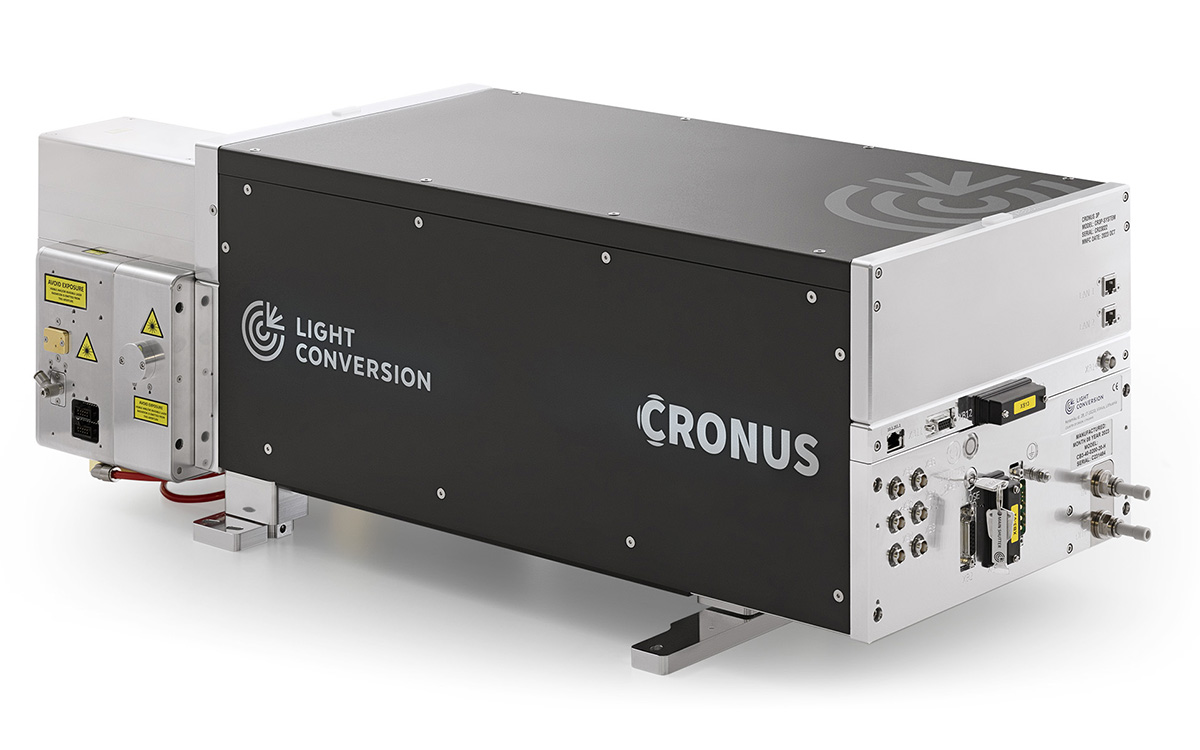

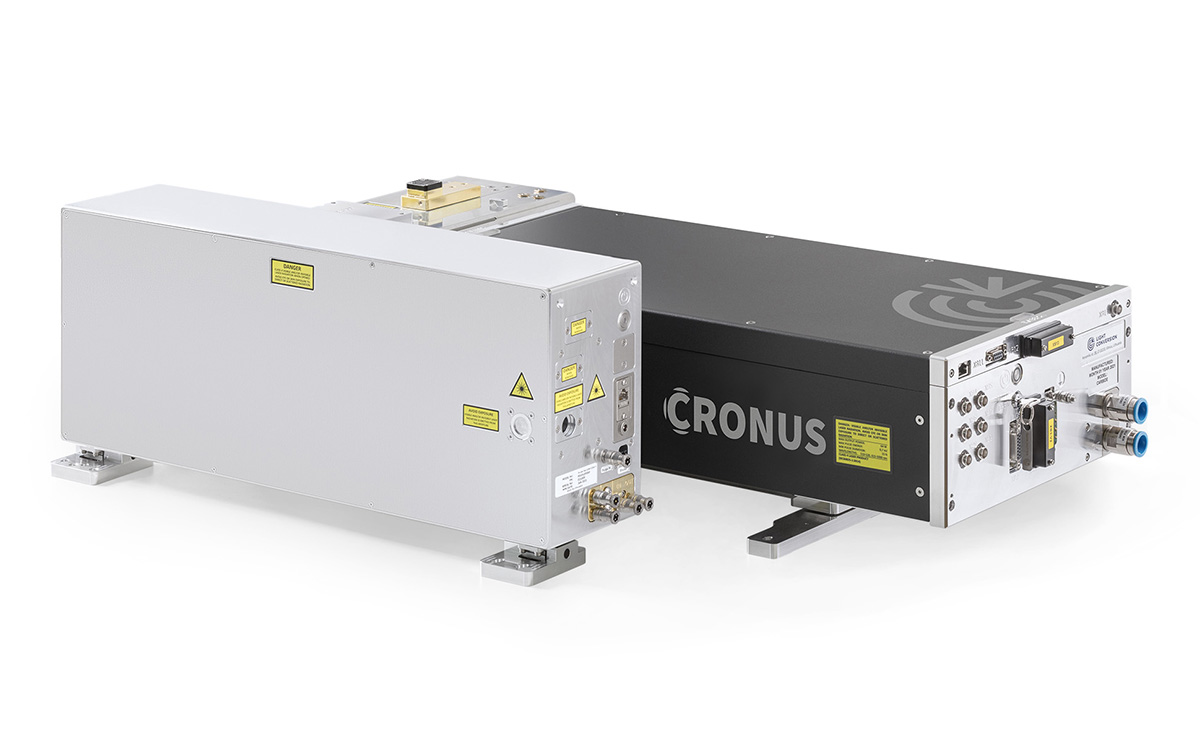

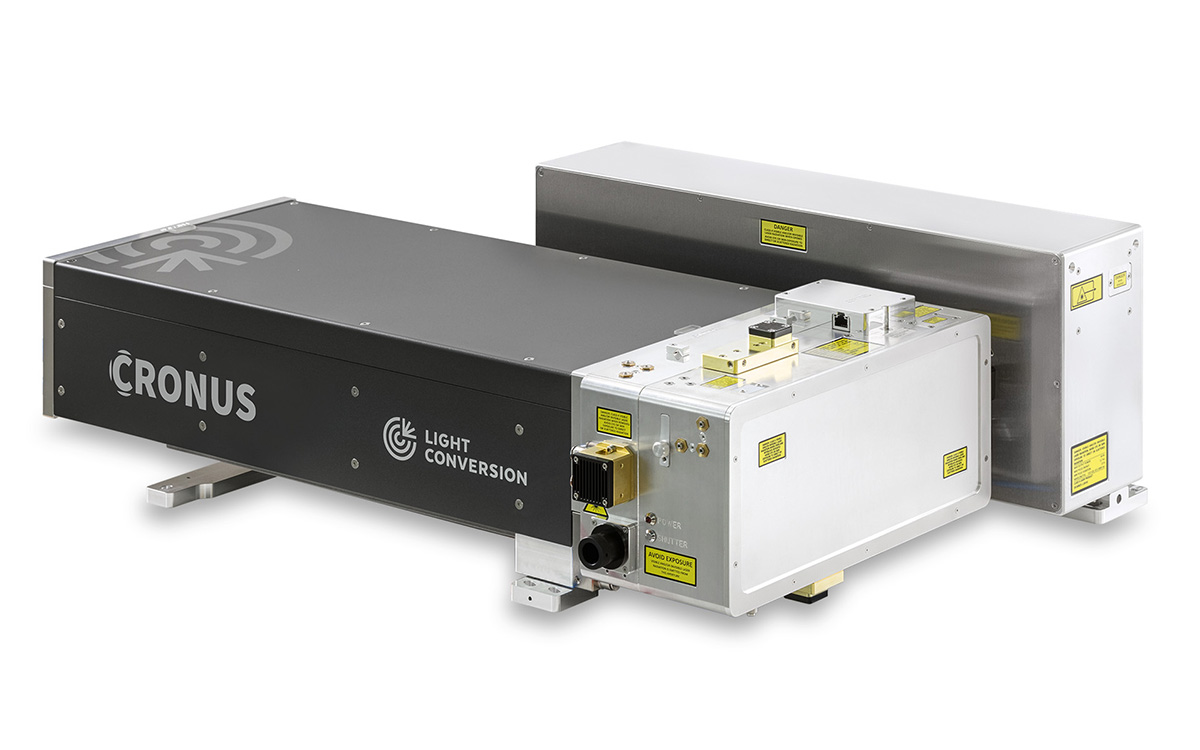

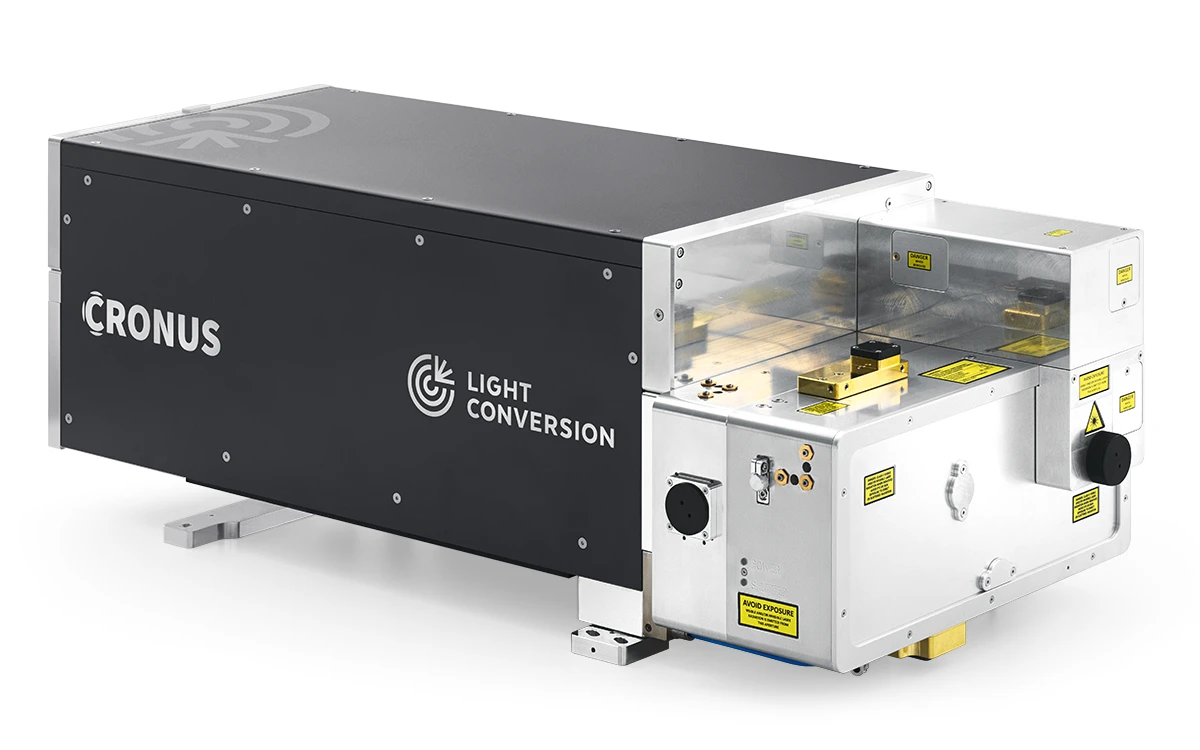

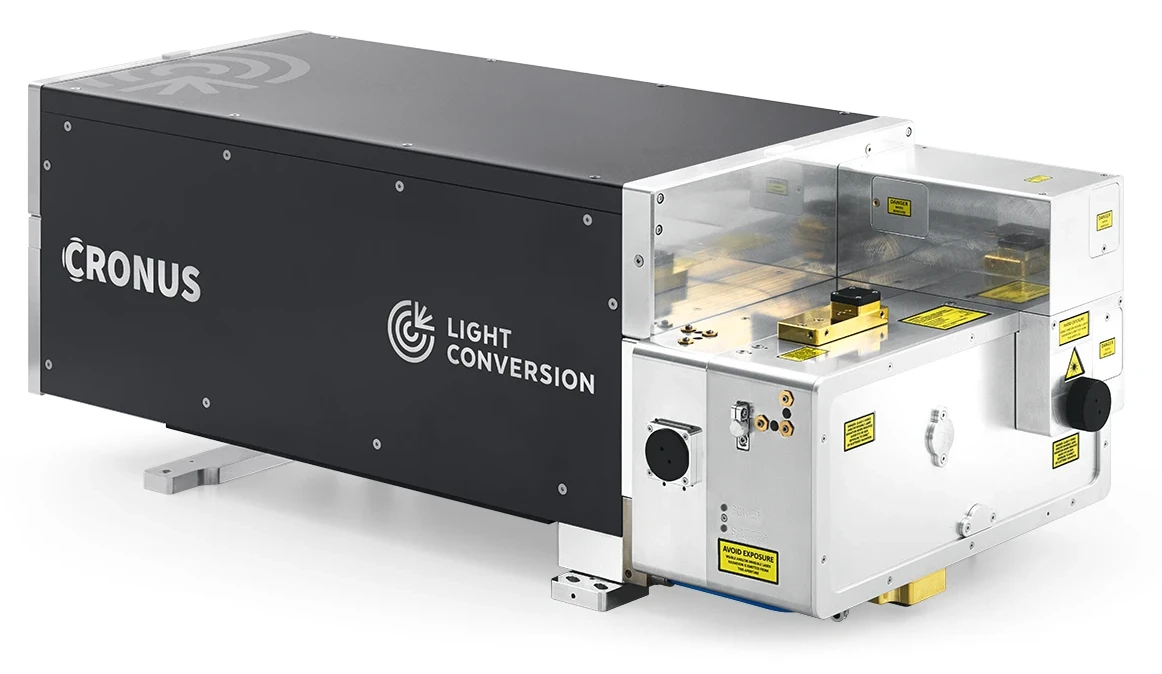

CRONUS-3P 是一款即插即用的激光光源,专为先进的非线性显微成像而开发。它可在高达 2 MHz 的重复频率下提供微焦耳级别的脉冲,脉宽低至 50 飞秒。这些脉冲在短波红外(SWIR)范围内可调,波长从 1250 到 1800 nm,覆盖了 1300 nm 和 1700 nm 的生物透明窗口,是三光子(3P)显微镜所必需的。此外,CRONUS-3P 具备集成的群延迟色散(GDD)控制、光束控制,以及可选的同步 1030 nm 输出。
短波红外(SWIR)范围内的传统多光子成像通常需要复杂的多设备激光系统、大型光学平台以及专业技术人员,这为神经科学及其他生物医学应用带来了阻碍。CRONUS-3P 作为下一代工业化级别的单一供应商解决方案,成功应对了这些挑战。它结构紧凑、性能可靠且用途广泛,可提供可调谐飞秒激发,并配备群延迟色散(GDD)补偿功能,以确保在样品处获得最佳脉冲持续时间。其工业化级别的设计保证了高脉冲间能量稳定性和长期功率稳定性。
规格参数
型号 | CRONUS-3P | CRONUS-3P | 带功率控制的 CRONUS-3P | 带功率控制的 CRONUS-3P |
---|---|---|---|---|
型号 | CRONUS-3P | 带功率控制的 CRONUS-3P | ||
压缩输出光 | ||||
可调范围 | 1250 – 1800 nm | 1250 – 1800 nm | 1250 – 1800 nm | 1250 – 1800 nm |
可调范围 | 1250 – 1800 nm | |||
重复频率 1) | 单脉冲 − 1 MHz 或 2 MHz | 单脉冲 − 1 MHz 或 2 MHz | 单脉冲 − 1 MHz 或 2 MHz | 单脉冲 − 1 MHz 或 2 MHz |
重复频率 1) | 单脉冲 − 1 MHz 或 2 MHz | |||
1300 nm | 1700 nm | 1300 nm | 1700 nm | |

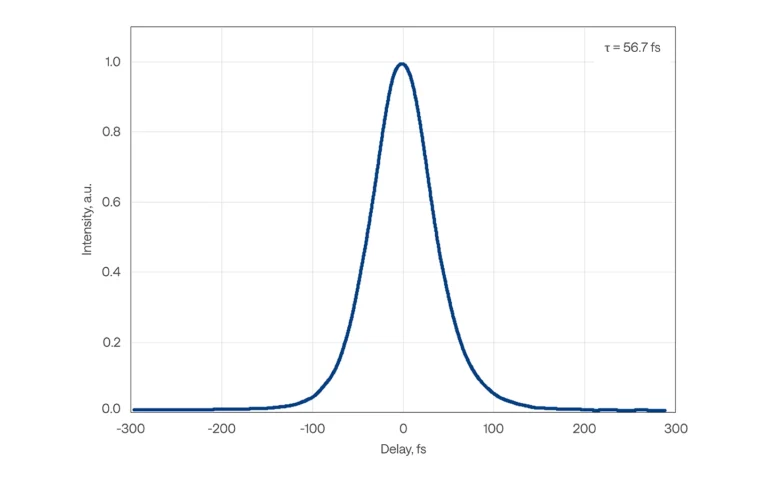

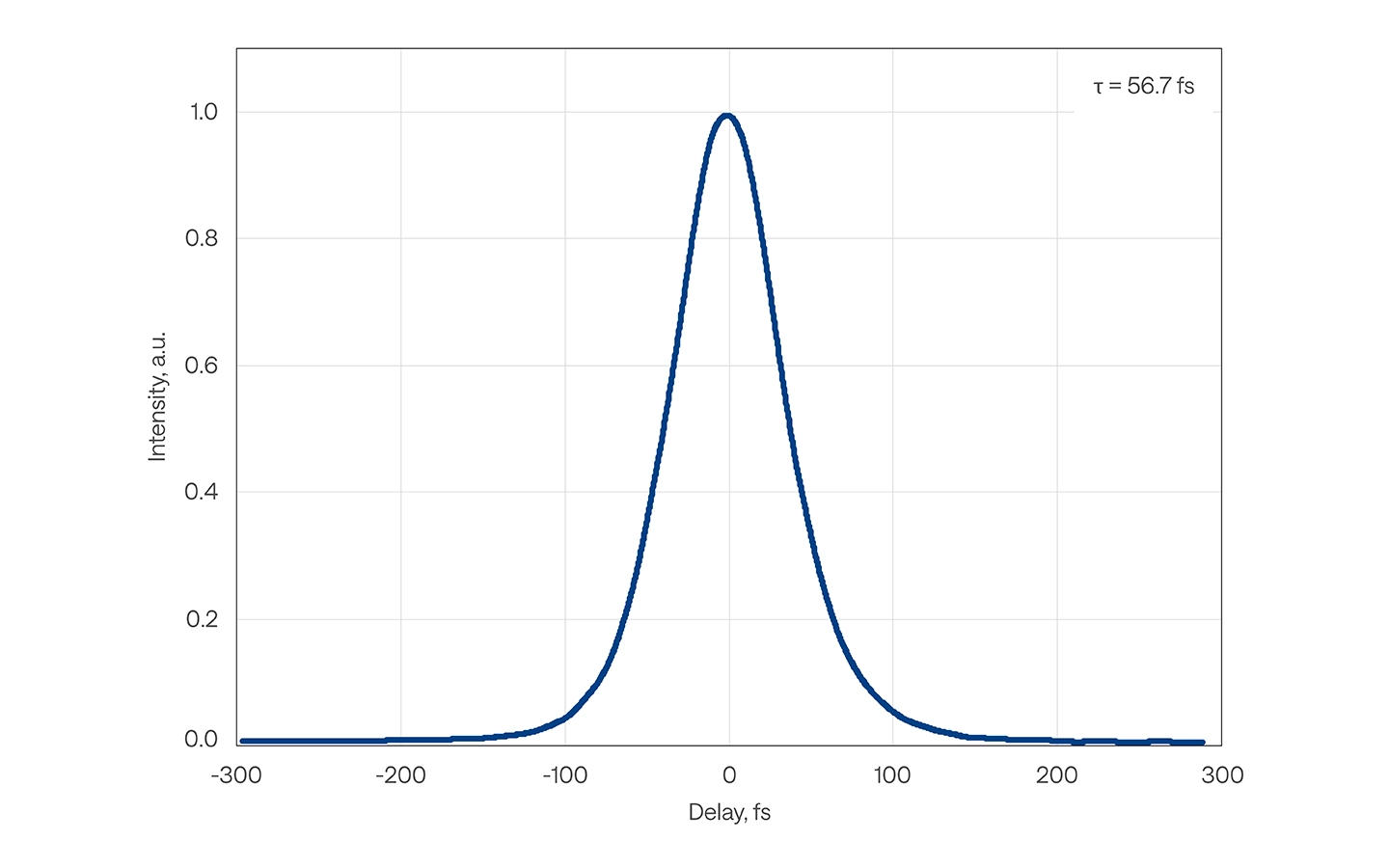

脉宽 | < 50 fs | < 65 fs | < 50 fs | < 65 fs |

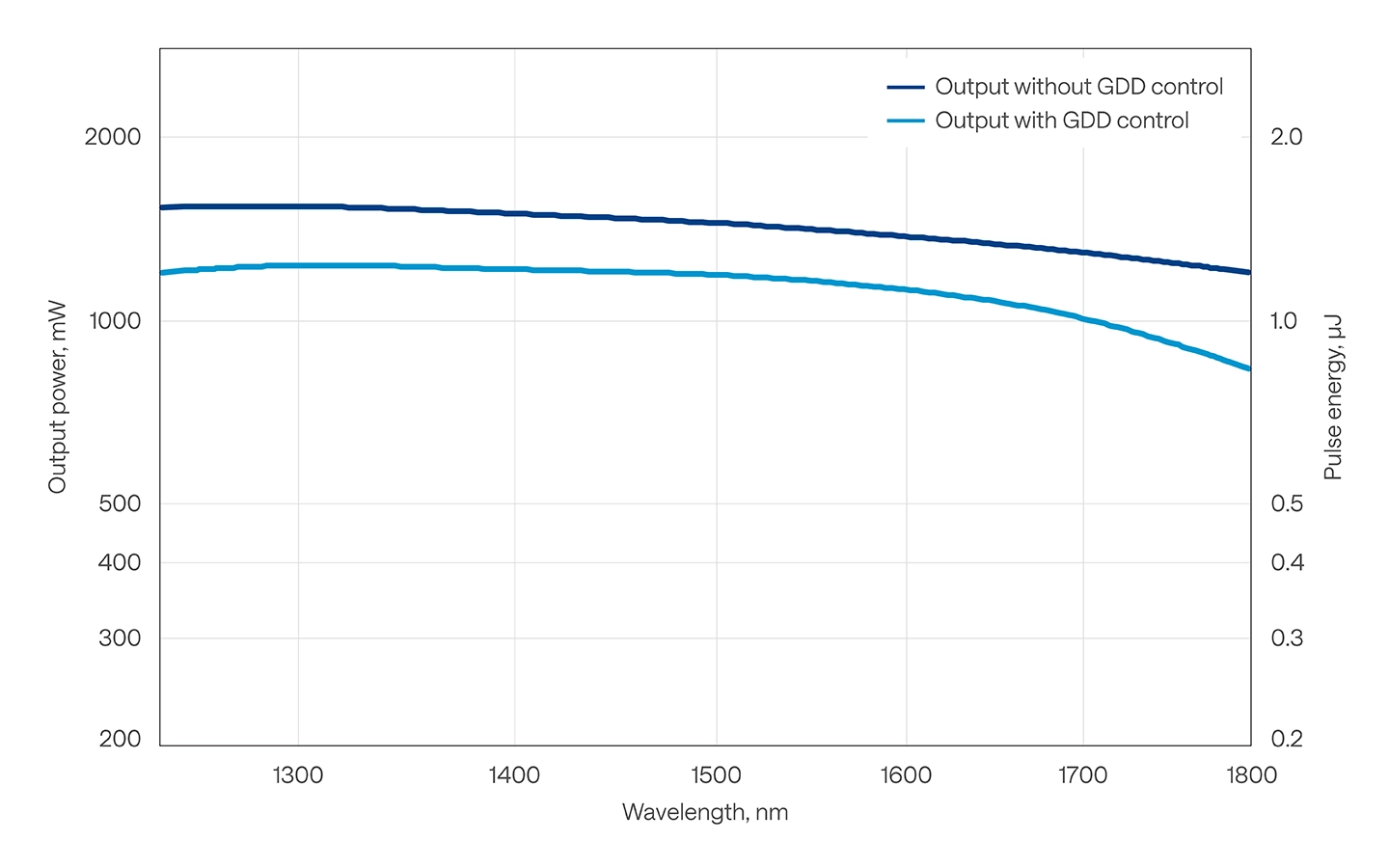

输出功率 | > 1100 mW @ 1 MHz > 800 mW @ 2 MHz | > 800 mW @ 1 MHz > 500 mW @ 2 MHz | > 1000 mW @ 1 MHz > 700 mW @ 2 MHz | > 700 mW @ 1 MHz > 400 mW @ 2 MHz |

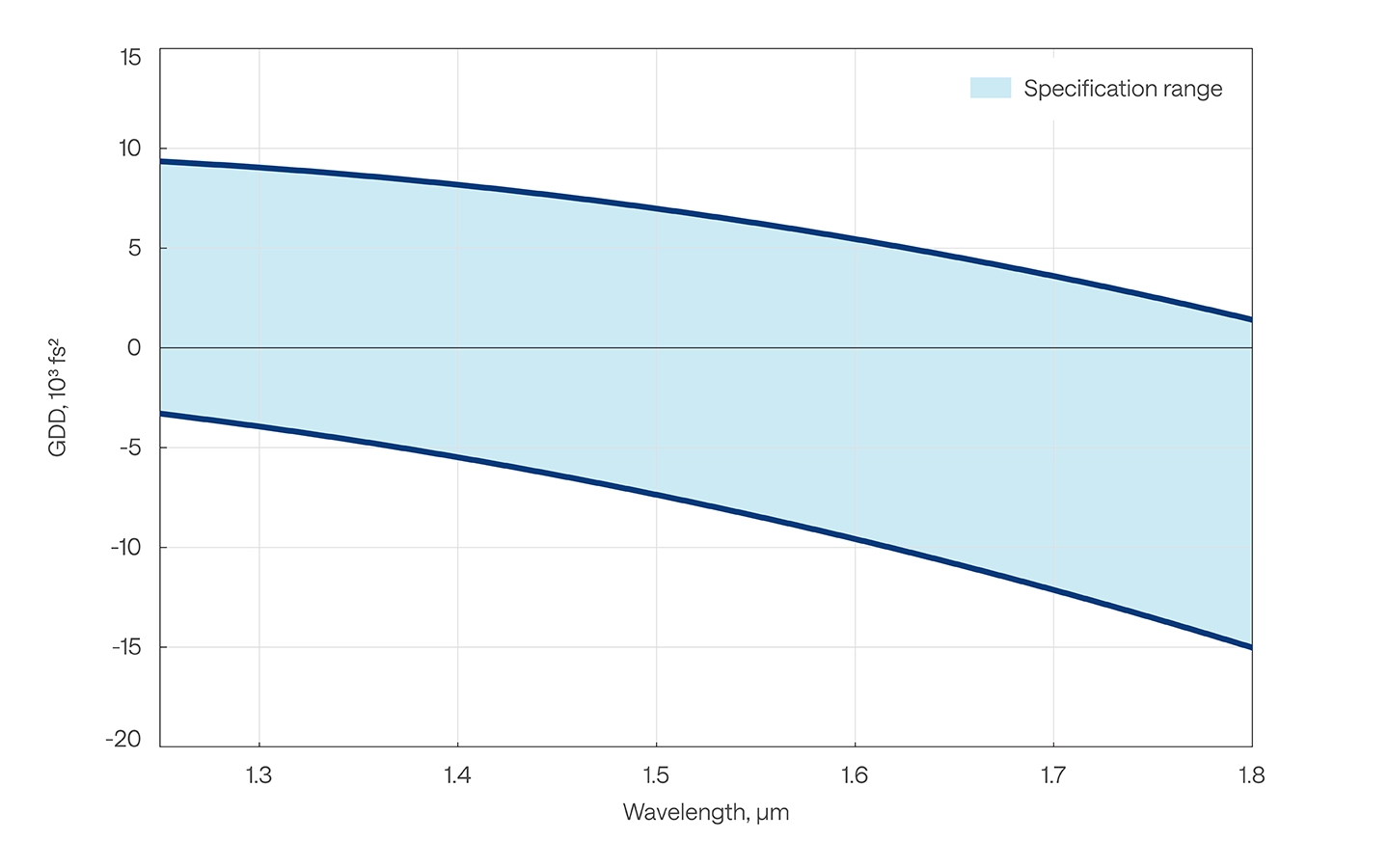

GDD 控制范围 2) | −4 000 到 +9 000 fs2 | −12 000 到 +3 500 fs2 | −4 000 到 +9 000 fs2 | −12 000 到 +3 500 fs2 |
光斑直径 3) | 2 – 4 mm | 2 – 4 mm | 2 – 4 mm | 2 – 4 mm |
光斑直径 3) | 2 – 4 mm | |||

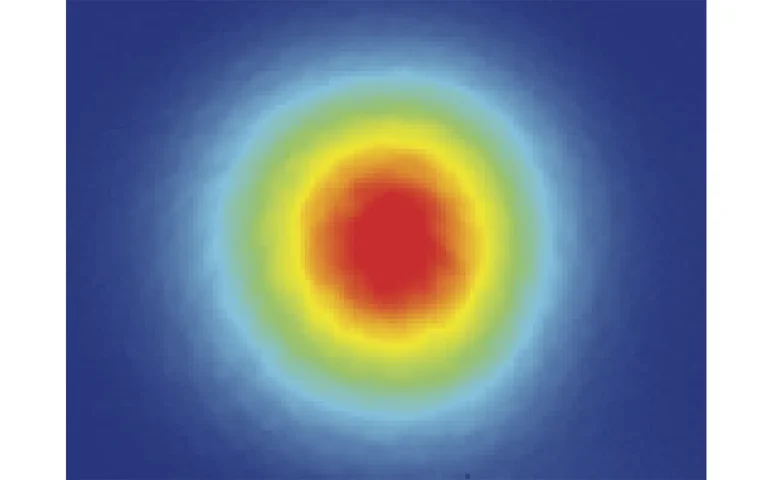

光束质量, M2 | < 1.2 | < 1.2 | < 1.2 | < 1.2 |
光束质量, M2 | < 1.2 | |||
光束椭圆率 | > 0.8 | > 0.8 | > 0.8 | > 0.8 |
光束椭圆率 | > 0.8 | |||
光束发散角 | < 1 mrad | < 1 mrad | < 1 mrad | < 1 mrad |
光束发散角 | < 1 mrad | |||
光束指向稳定性 | < 100 µrad | < 100 µrad | < 100 µrad | < 100 µrad |
光束指向稳定性 | < 100 µrad | |||

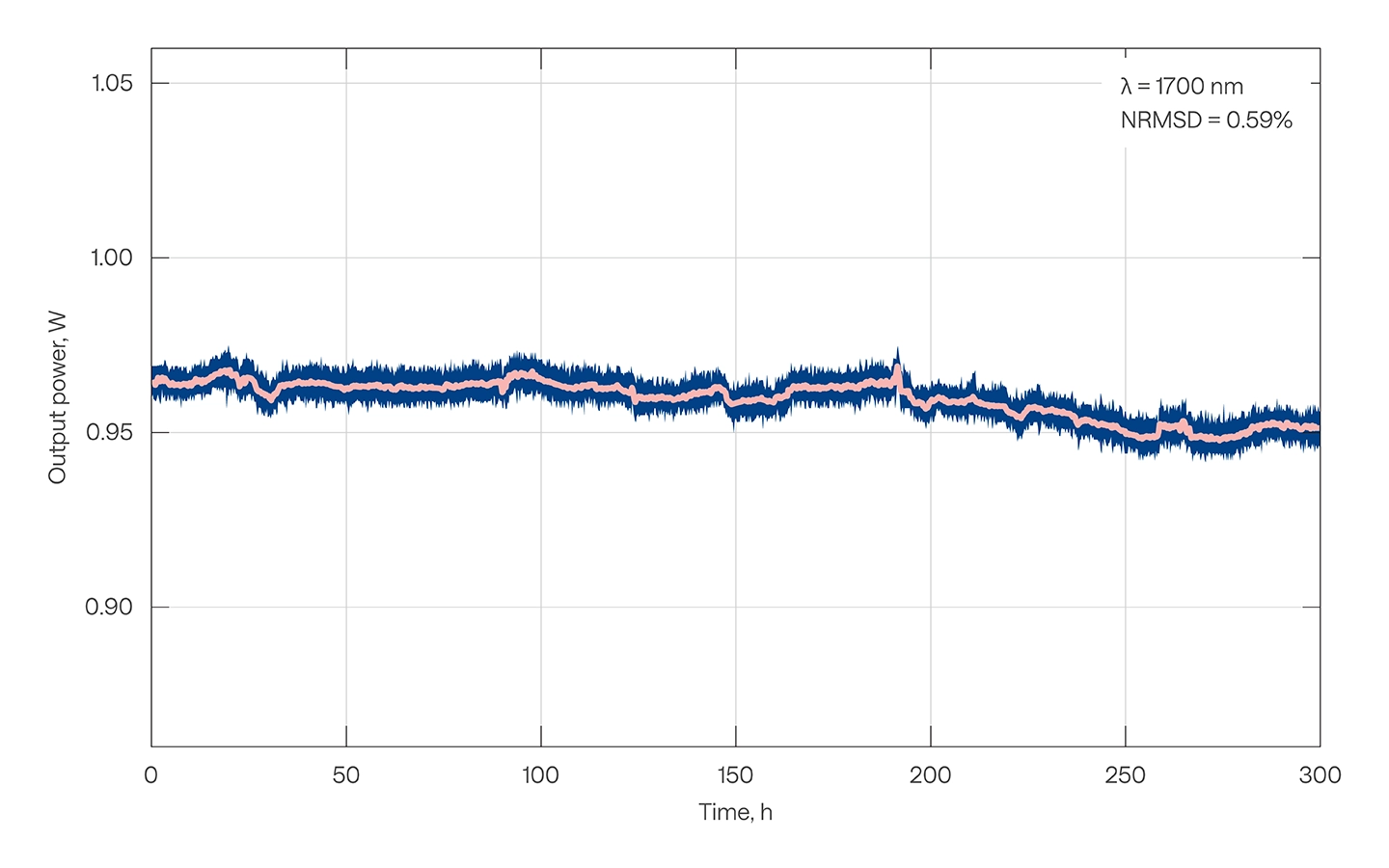

长期功率稳定性 (24小时) 4) | < 1% | < 1% | < 1% | < 1% |
长期功率稳定性 (24小时) 4) | < 1% | |||

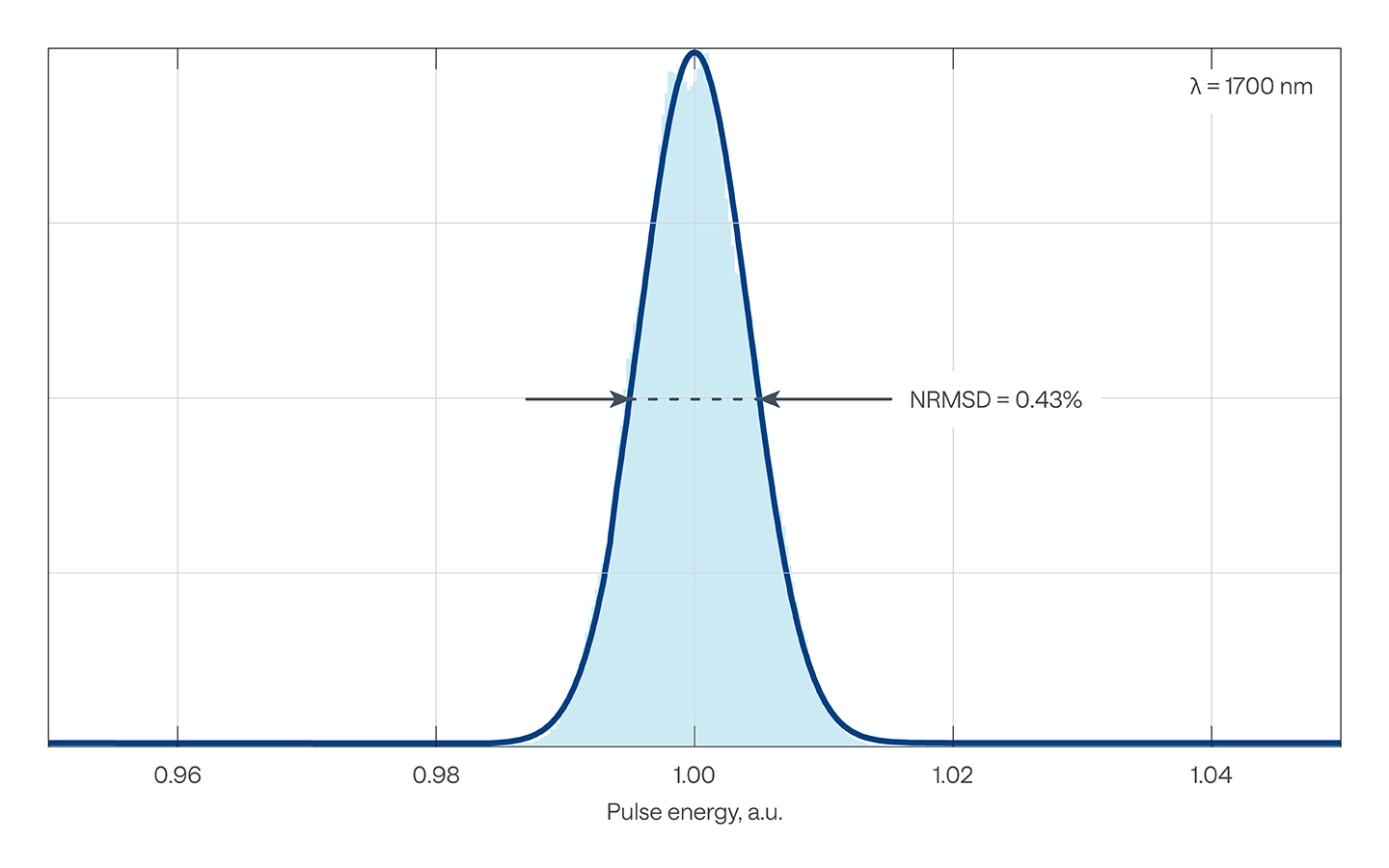

单脉冲能量稳定性 (1分钟) 4) | < 1% | < 1% | < 1% | < 1% |
单脉冲能量稳定性 (1分钟) 4) | < 1% | |||
无GDD控制的主输出 | ||||
输出功率 5) | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz | > 1050 mW @ 1 MHz > 700 mW @ 2 MHz | n/a | n/a |
输出功率 5) | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz | > 1050 mW @ 1 MHz > 700 mW @ 2 MHz | n/a | |
辅助的 1030 nm 放大器输出 | ||||
中心波长 | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
中心波长 | 1030 ± 10 nm | |||
最大平均输出功率 6) | 40 W | 40 W | 40 W | 40 W |
最大平均输出功率 6) | 40 W | |||
最大重复频率 | 2 MHz | 2 MHz | 2 MHz | 2 MHz |
最大重复频率 | 2 MHz | |||
脉宽 | < 250 fs | < 250 fs | < 250 fs | < 250 fs |
脉宽 | < 250 fs | |||
可选的 680–920 nm 放大器输出 | ||||
中心波长 | 680 – 920 nm | 680 – 920 nm | 680 – 920 nm | 680 – 920 nm |
中心波长 | 680 – 920 nm | |||
920 nm | 920 nm | 920 nm | 920 nm | |
920 nm | ||||
最大平均输出功率 7) | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz |
最大平均输出功率 7) | > 1500 mW @ 1 MHz > 1000 mW @ 2 MHz | |||
脉宽 | <290 fs (compressable to <50 fs) 8) | <290 fs (compressable to <50 fs) 8) | <290 fs (compressable to <50 fs) 8) | <290 fs (compressable to <50 fs) 8) |
脉宽 | <290 fs (compressable to <50 fs) 8) | |||
光束质量, M2 | < 1.3 | < 1.3 | < 1.3 | < 1.3 |
光束质量, M2 | < 1.3 | |||
光斑直径 3) | 1 – 3 mm | 1 – 3 mm | 1 – 3 mm | 1 – 3 mm |
光斑直径 3) | 1 – 3 mm | |||
光束发散角 | < 1 mrad | < 1 mrad | < 1 mrad | < 1 mrad |
光束发散角 | < 1 mrad | |||
长期功率稳定性 (24小时) 4) | < 1% | < 1% | < 1% | < 1% |
长期功率稳定性 (24小时) 4) | < 1% | |||
单脉冲能量稳定性 (1分钟) 4) | < 1% | < 1% | < 1% | < 1% |
单脉冲能量稳定性 (1分钟) 4) | < 1% | |||
可选的 1030 nm 振荡器输出 9) | ||||
中心波长 | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
中心波长 | 1030 ± 10 nm | |||
最大平均输出功率 | 500 mW | 500 mW | 500 mW | 500 mW |
最大平均输出功率 | 500 mW | |||
最大重复频率 | ≈ 65 MHz | ≈ 65 MHz | ≈ 65 MHz | ≈ 65 MHz |
最大重复频率 | ≈ 65 MHz | |||
脉宽 | ≈ 200 fs | ≈ 200 fs | ≈ 200 fs | ≈ 200 fs |
脉宽 | ≈ 200 fs | |||
环境和使用要求 | ||||
工作温度 10) | 19 – 25 ºC (建议使用空调) | 19 – 25 ºC (建议使用空调) | 19 – 25 ºC (建议使用空调) | 19 – 25 ºC (建议使用空调) |
工作温度 10) | 19 – 25 ºC (建议使用空调) | |||
相对湿度 10) | 20 – 70% (非冷凝) | 20 – 70% (非冷凝) | 20 – 70% (非冷凝) | 20 – 70% (非冷凝) |
相对湿度 10) | 20 – 70% (非冷凝) | |||
激光器 | ||||
激光器 | ||||
电气要求 | 100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz |
电气要求 | 100 V AC, 7 A – 240 V AC, 3A; 50 – 60 Hz | |||
额定功率 | 600 W | 600 W | 600 W | 600 W |
额定功率 | 600 W | |||
功耗 | 500 W | 500 W | 500 W | 500 W |
功耗 | 500 W | |||
水冷机 | ||||
水冷机 | ||||
电气要求 | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz |
电气要求 | 100 – 230 V AC; 50 – 60 Hz | |||
额定功率 | 1400 W | 1400 W | 1400 W | 1400 W |
额定功率 | 1400 W | |||
功耗 | 1000 W | 1000 W | 1000 W | 1000 W |
功耗 | 1000 W | |||
外形尺寸 | ||||
不含压缩器的尺寸 (长×宽) 11) | 858 × 391 mm (v2) 785 × 350 mm (v1) | 858 × 391 mm (v2) 785 × 350 mm (v1) | n/a | n/a |
不含压缩器的尺寸 (长×宽) 11) | 858 × 391 mm (v2) 785 × 350 mm (v1) | n/a | ||
含压缩器的尺寸 (长×宽) 11) | 858 × 391 mm (v2) 838 × 585 mm (v1) | 858 × 391 mm (v2) 838 × 585 mm (v1) | 858 × 391 mm (v2) | 858 × 391 mm (v2) |
含压缩器的尺寸 (长×宽) 11) | 858 × 391 mm (v2) 838 × 585 mm (v1) | 858 × 391 mm (v2) |
型号 | CRONUS-3P | CRONUS-3P | 带功率控制的 CRONUS-3P | 带功率控制的 CRONUS-3P |
---|---|---|---|---|
型号 | CRONUS-3P | 带功率控制的 CRONUS-3P |
- 可选配更低的重复频率和更高的脉冲能量。
- 连续色散控制;例如 -4000 fs2 补偿 +4000 fs2 的显微镜。
- 1/e2,在压缩器输出端测量。
- 表示为 NRMSD (归一化均方根偏差)。
- 仅适用于 v1 版本。详情请联系 sales@lightcon.com。
- 同步输出最高可达 1 W。更高的同步输出将以主输出为代价。如需更多信息,请联系 sales@lightcon.com
- 920 nm 未压缩输出,无功率控制。
- 使用外部压缩器时,在 920 nm 处的透过率超过 70%。
- 与主输出同步;如需更多信息,请联系 sales@lightcon.com。
- 规格保证在最大温度变化为 ±1℃ 和湿度变化为 ±10% 的情况下有效。
- 详见轮廓图。

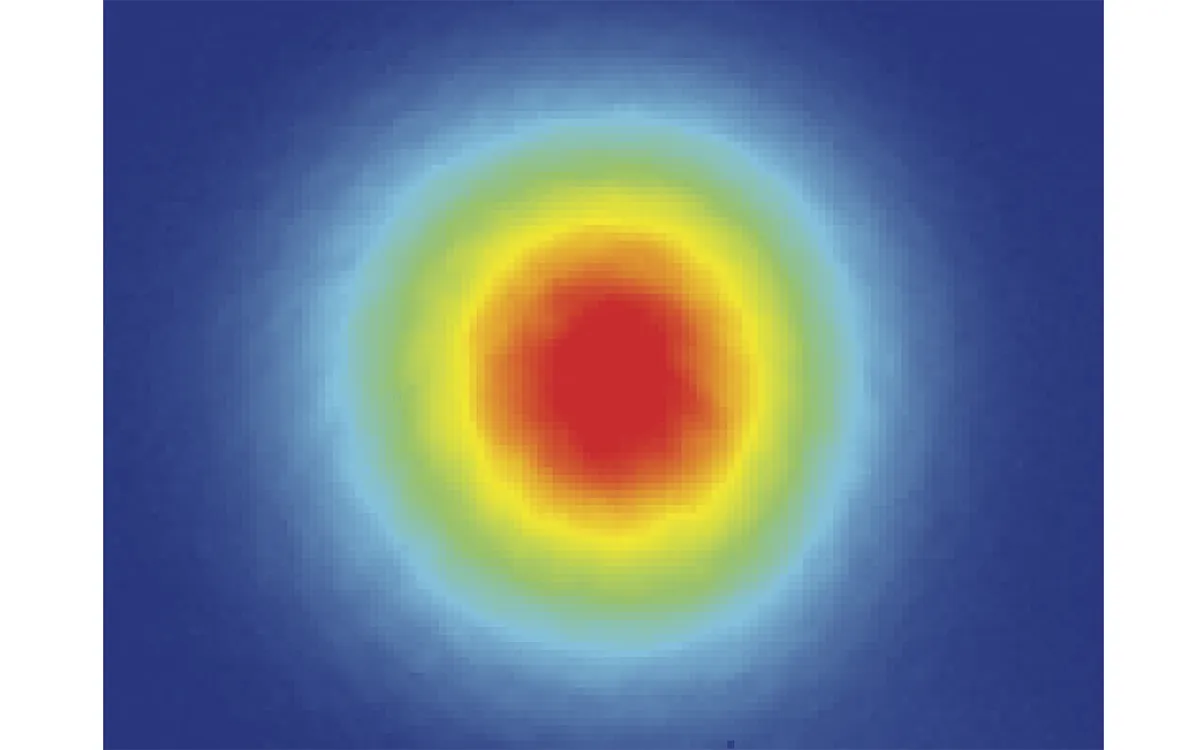

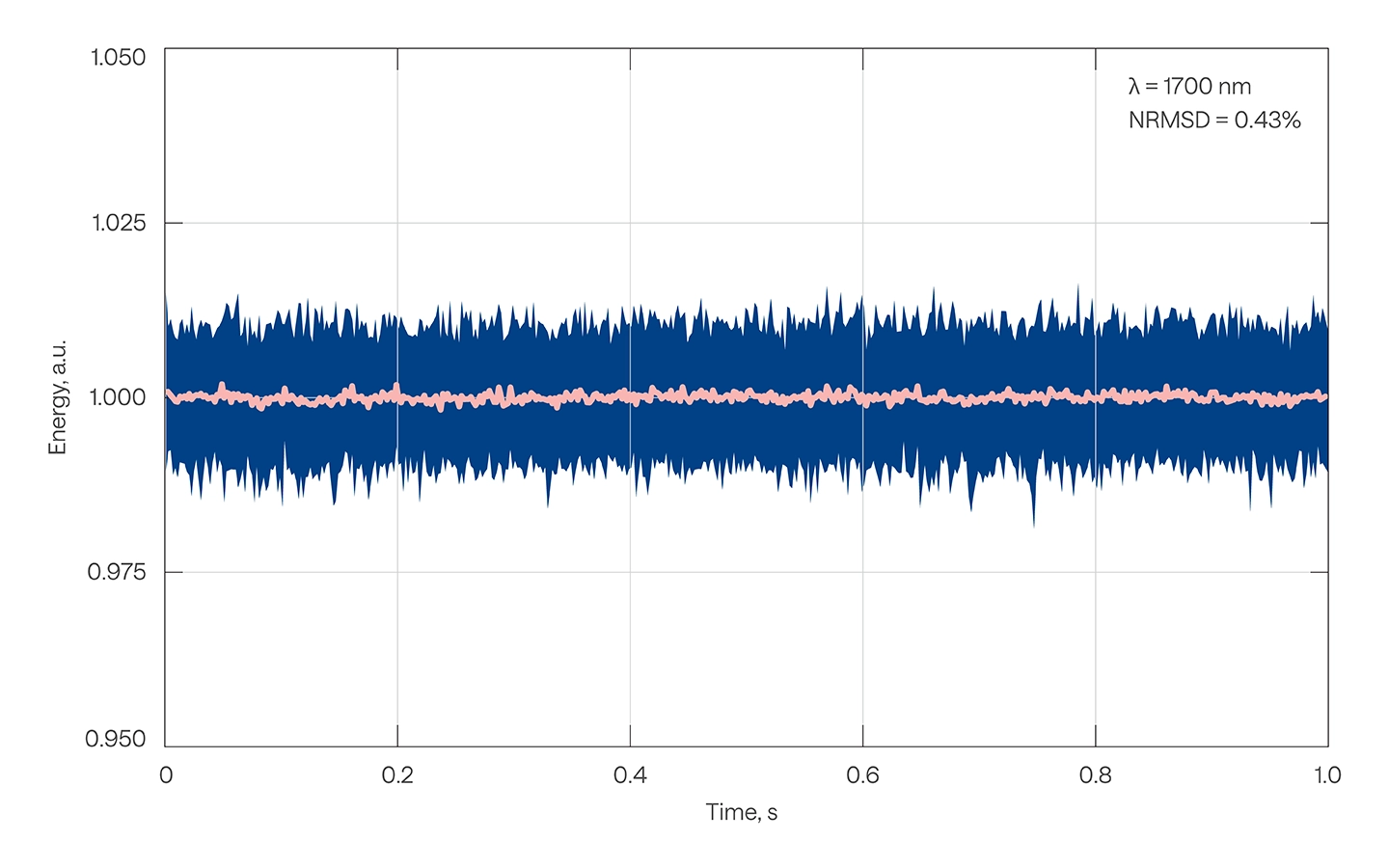

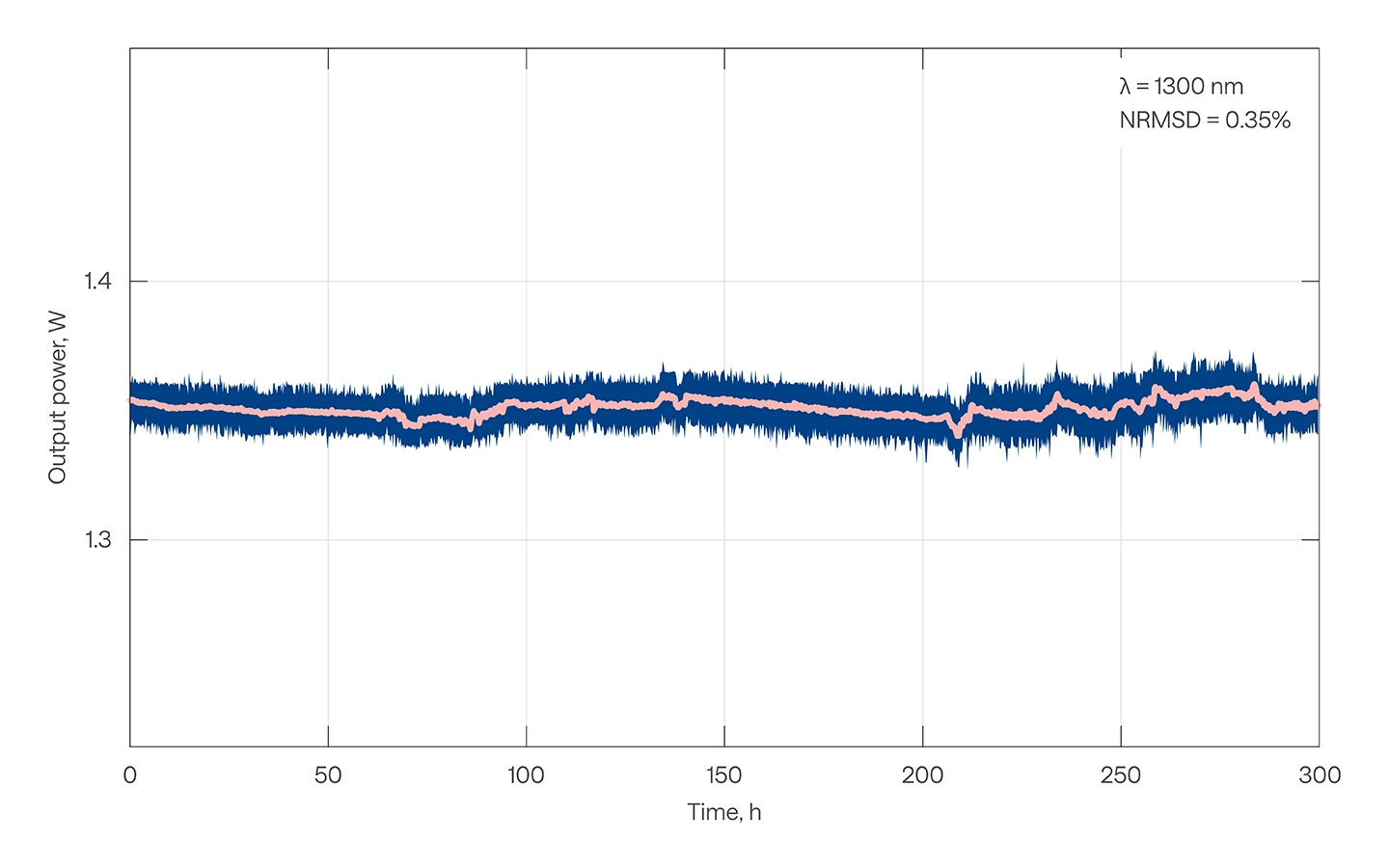

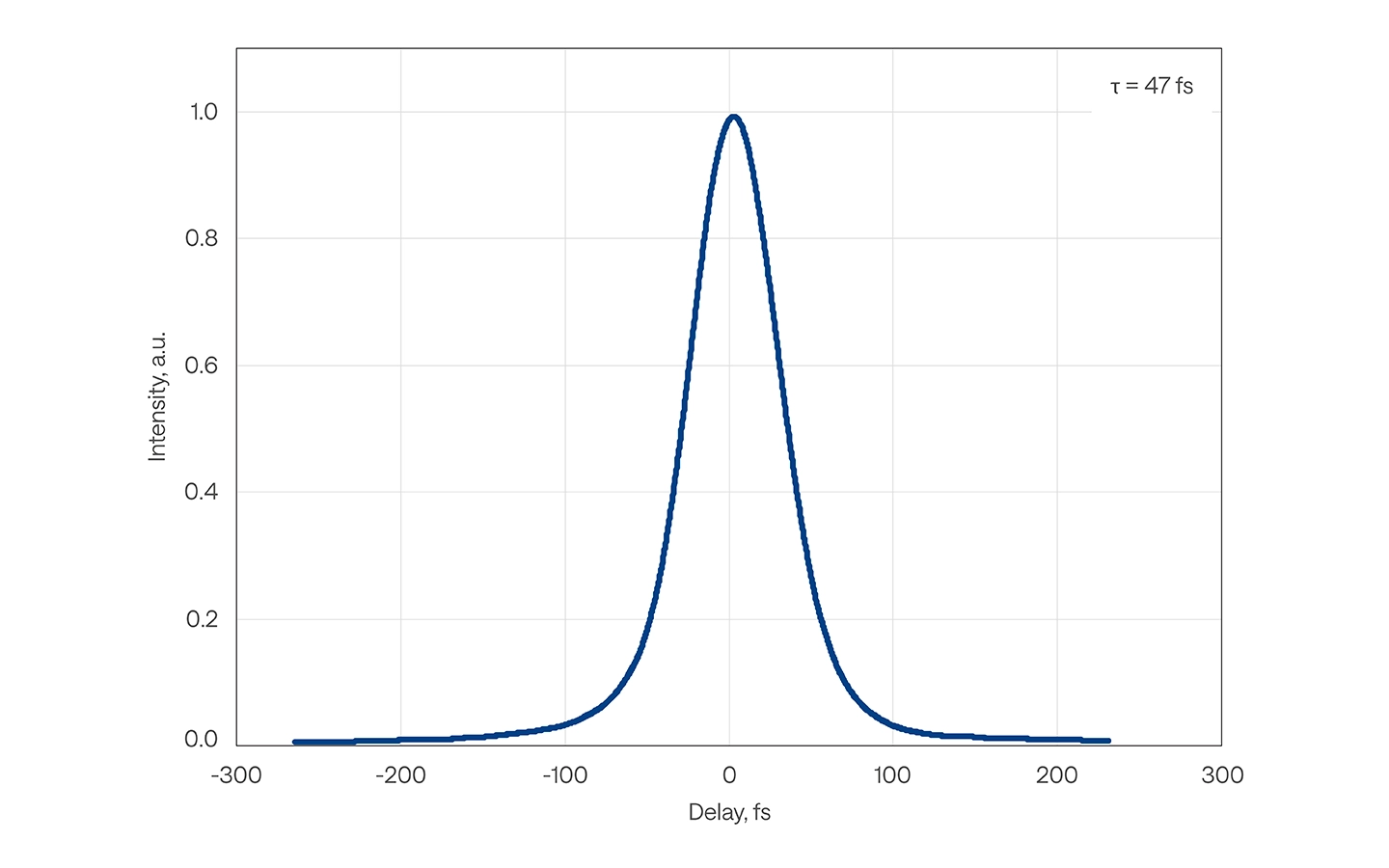

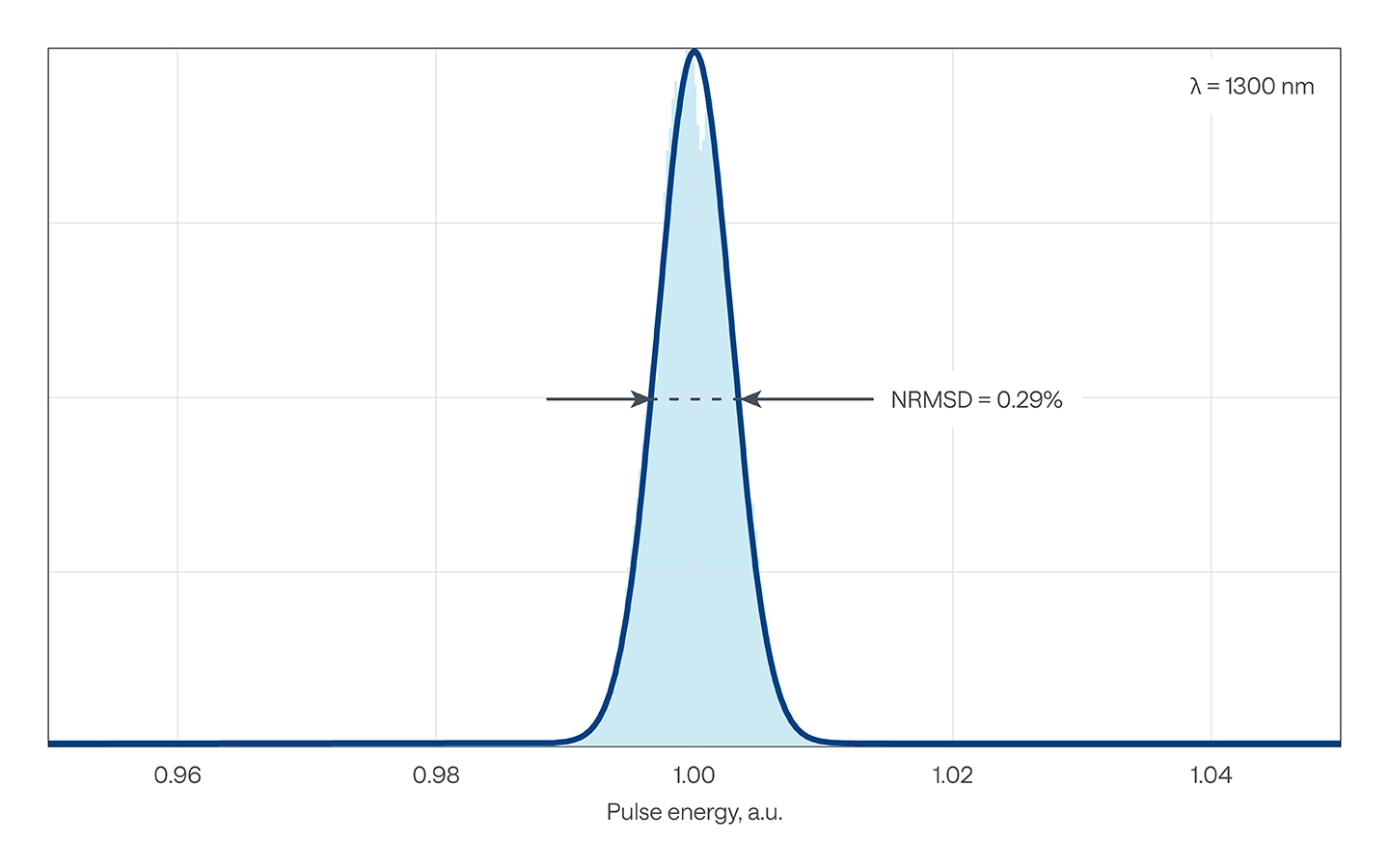

性能

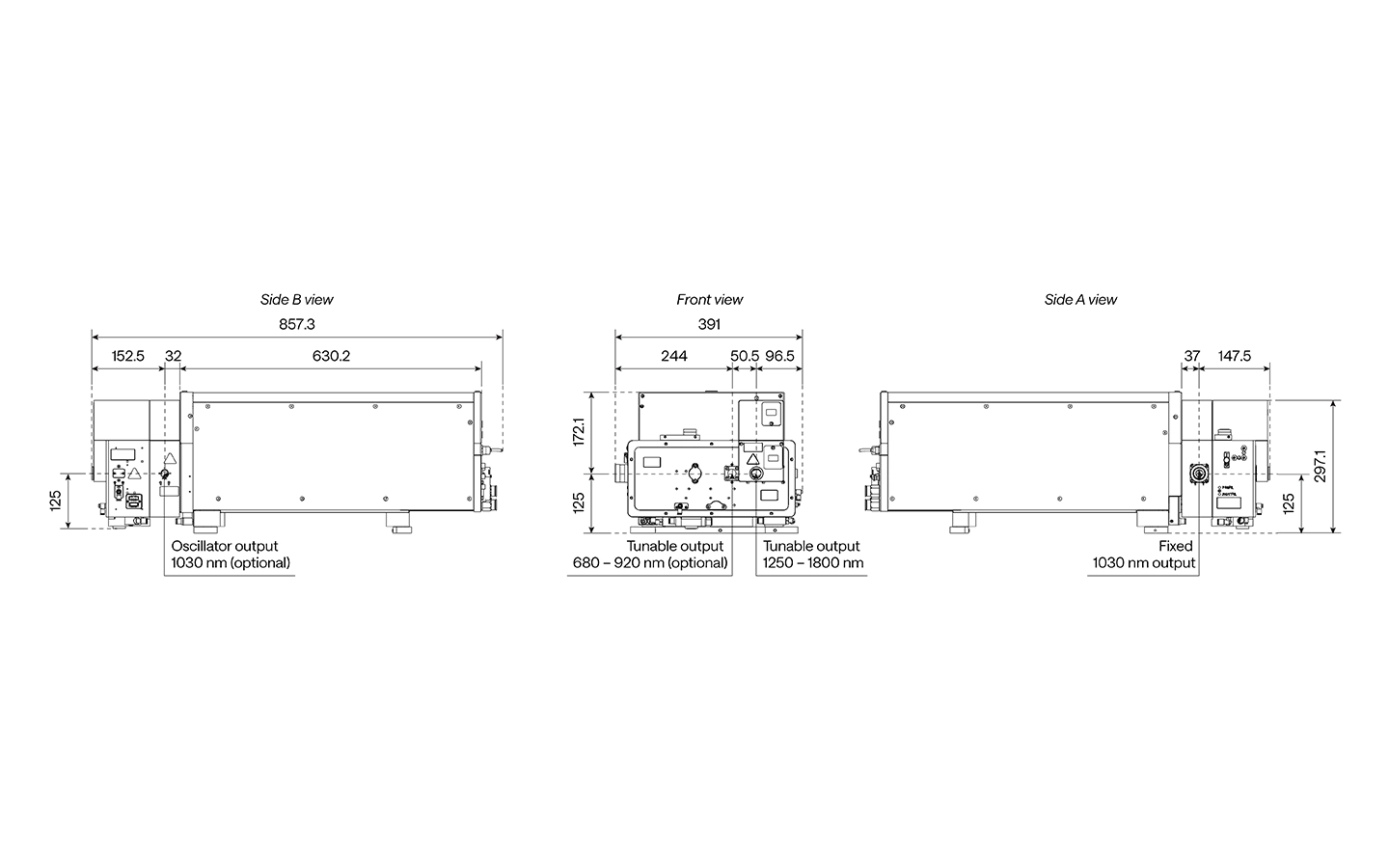

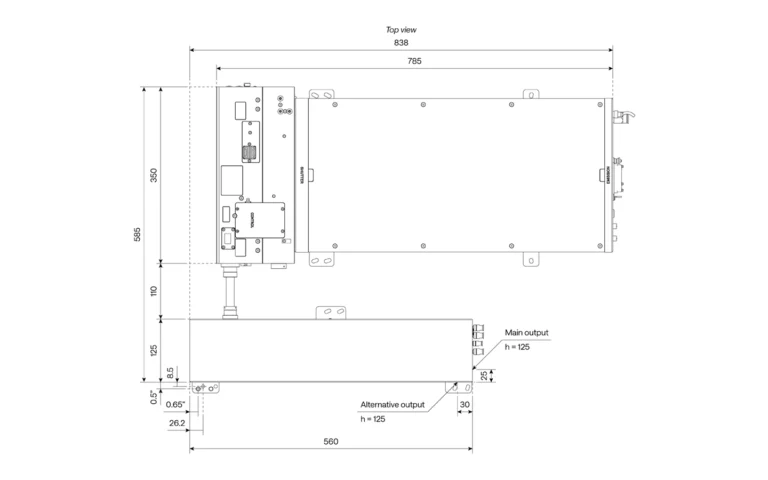

轮廓图
