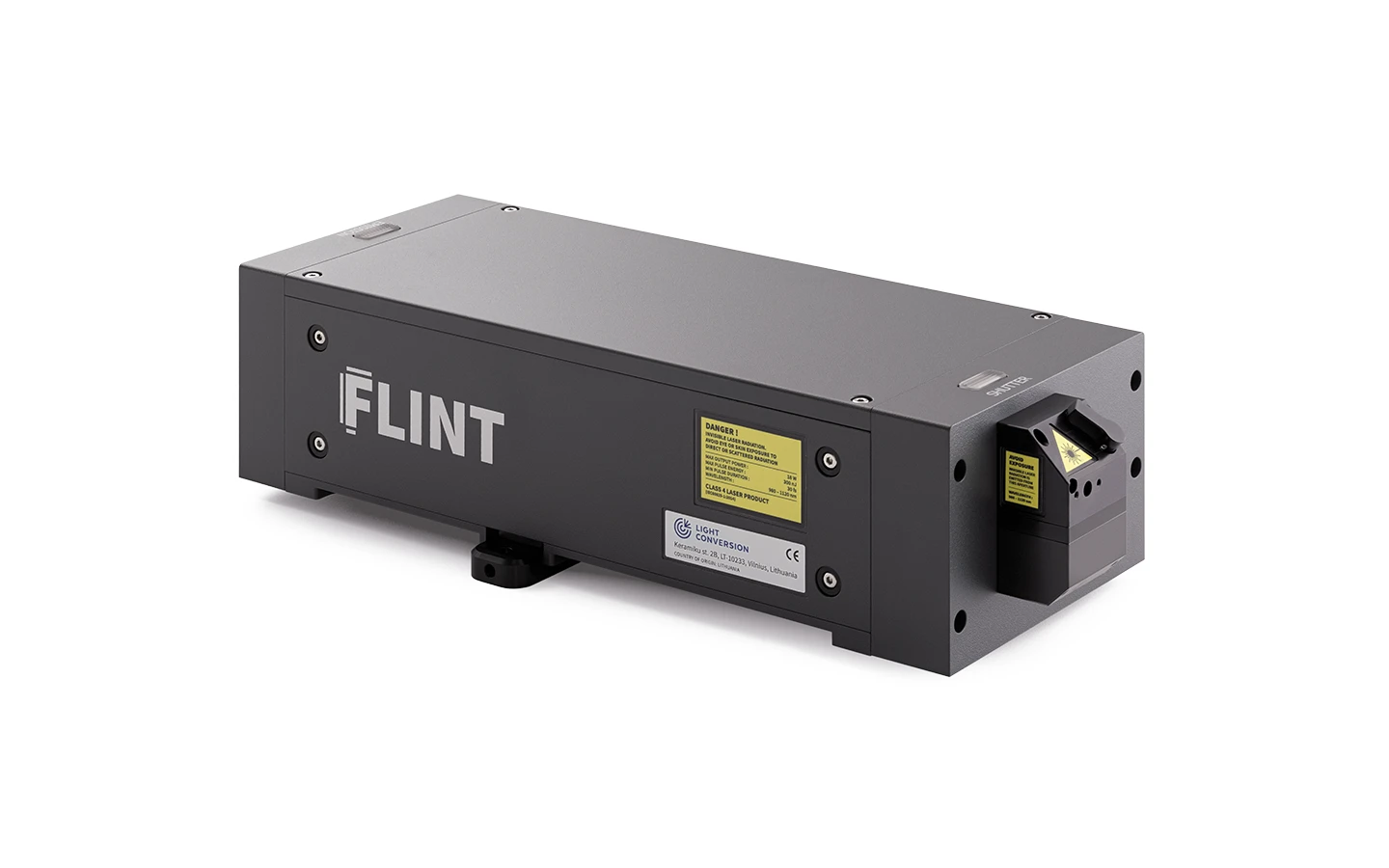

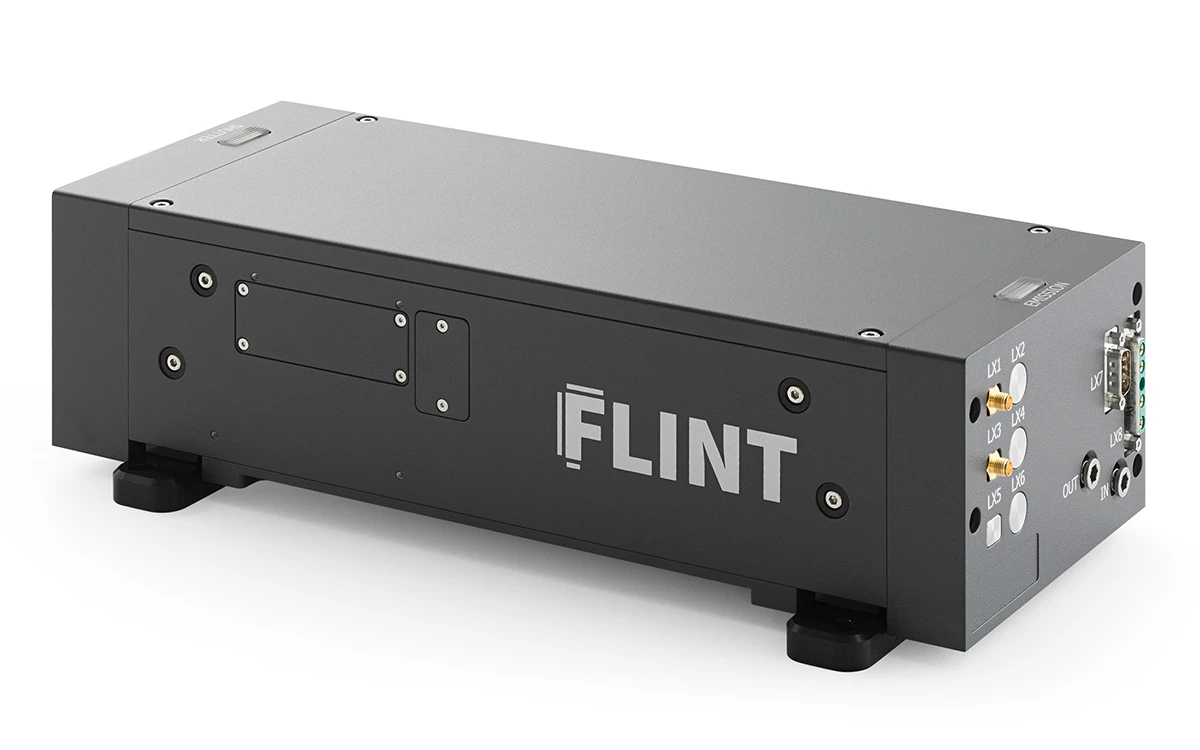

FLINT 高重复率飞秒振荡器提供最先进的输出参数。基于 CARBIDE 和 PHAROS 激光器系列成熟的工业级设计,FLINT 振荡器可确保优异的性能和长期稳定性。

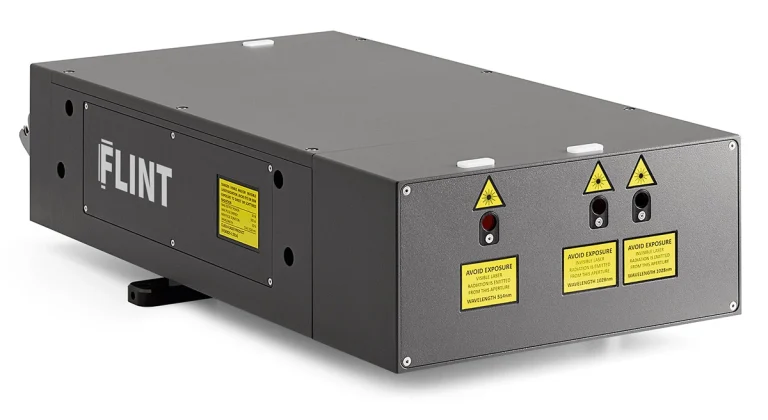

- 最新型号 FLINT-FL2 的输出功率高达 20 W,脉冲能量高达 0.5 µJ,脉冲持续时间低至 50 fs,重复频率为 10、40 或 80 MHz。

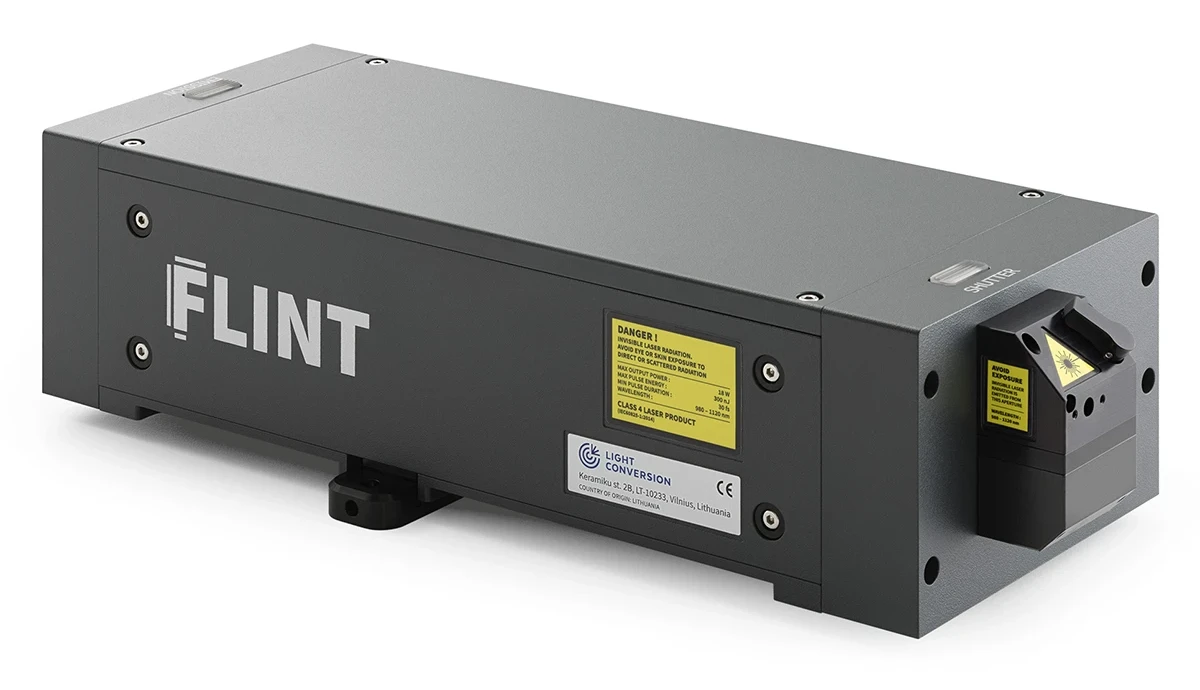

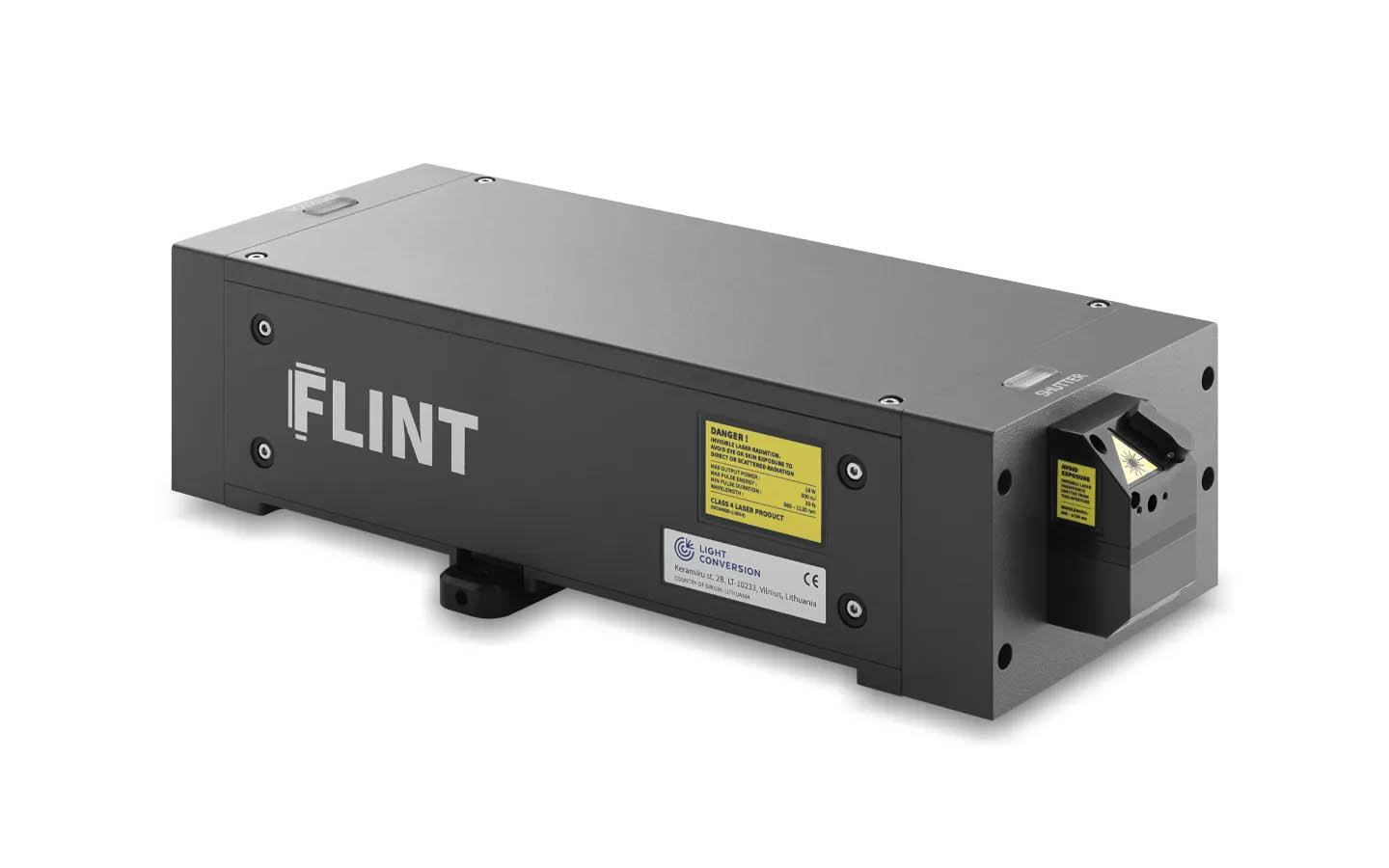

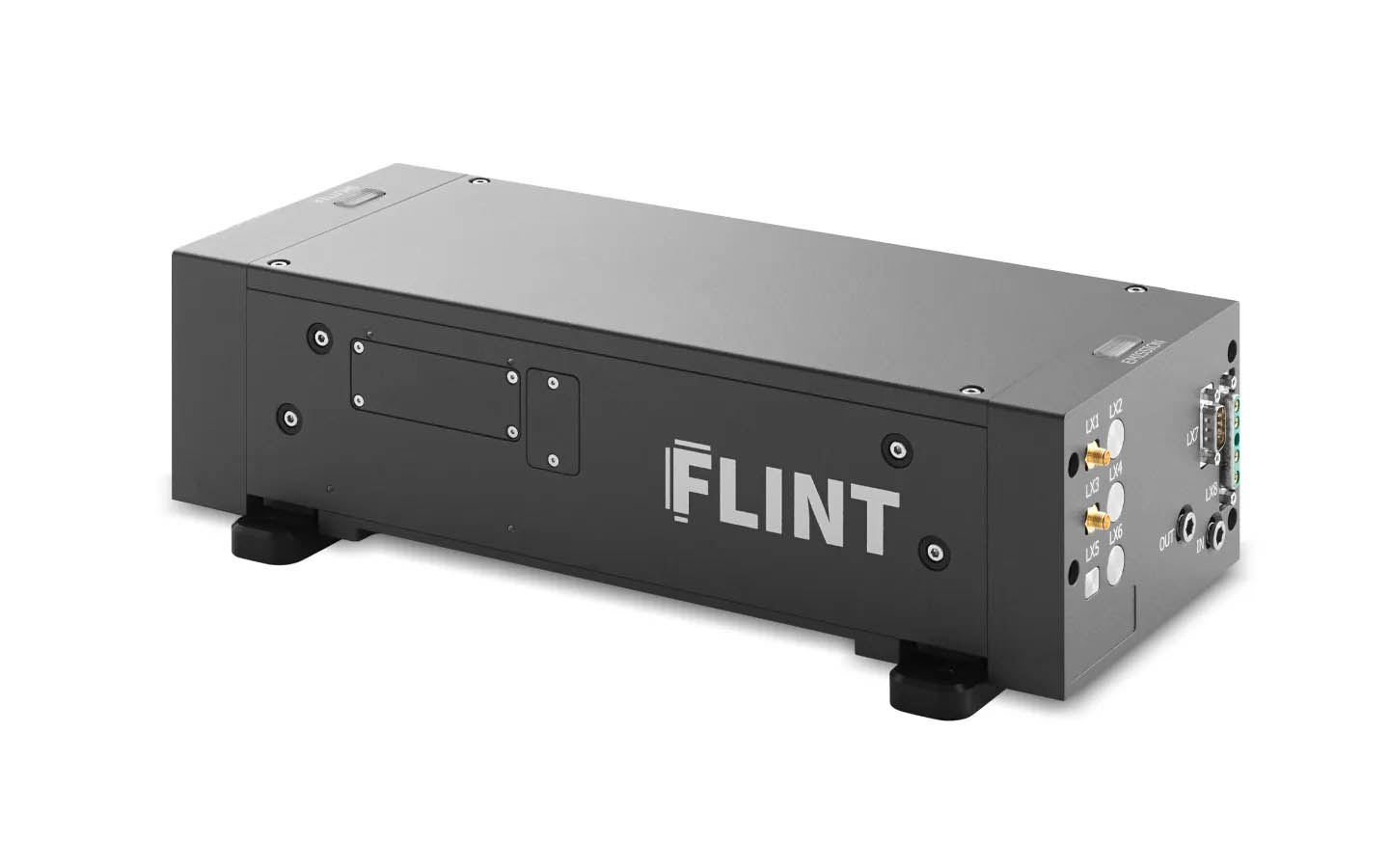

- FLINT-FL1 振荡器支持载波包络相位(CEP)稳定或重复频率锁定(RRL)到外部源,可选择的重复频率范围为 60 到 100 MHz。
为了满足工业和科学应用的需求,FLINT 型号有标准和短脉冲 (SP) 两种配置。此外,自动和完全集成的谐波发生器可提供二次谐波(515 nm)输出,而三次(343 nm)和四次(257 nm)谐波可通过 HIRO 外部谐波发生器获得。
规格参数
型号 | FL1 | FL1 | FL1 | FL2-SP | FL2 | FL2 | FL2 |
---|---|---|---|---|---|---|---|
型号 | FL1 | FL2-SP | FL2 | ||||
输出特性 | |||||||
关键特征 | CEP | RRL | 紧凑型 | 短脉冲 | 高功率和高能量 | 高功率和高能量 | 高功率和高能量 |
关键特征 | CEP | RRL | 紧凑型 | 短脉冲 | 高功率和高能量 | ||
脉宽 | < 100 fs | < 100 fs | < 120 fs | < 50 fs | < 120 fs | < 170 fs 1) | < 170 fs 1) |
脉宽 | < 100 fs | < 120 fs | < 50 fs | < 120 fs | < 170 fs 1) | ||
重复频率 | 60 – 100 MHz 2) | 60 – 100 MHz 2) | 60 – 100 MHz 2) | 10 MHz | 10 MHz | 40 MHz | 80 MHz |
重复频率 | 60 – 100 MHz 2) | 10 MHz | 40 MHz | 80 MHz | |||
最大平均输出功率 | 0.5 W | 1 W | 8 W | 4 W | 5 W | 20 W | 20 W |
最大平均输出功率 | 0.5 W | 1 W | 8 W | 4 W | 5 W | 20 W | |
最大单脉冲能量 | 6 nJ 3) | 12.5 nJ 3) | 100 nJ 3) | 0.4 µJ | 0.5 µJ | 0.5 µJ | 0.25 µJ |
最大单脉冲能量 | 6 nJ 3) | 12.5 nJ 3) | 100 nJ 3) | 0.4 µJ | 0.5 µJ | 0.25 µJ | |
中心波长 | 1035 ± 10 nm | 1035 ± 10 nm | 1035 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
中心波长 | 1035 ± 10 nm | 1030 ± 10 nm | |||||
偏振 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 |
偏振 | 线偏振,水平方向 | ||||||
光束质量, M2 | < 1.2 | < 1.2 | < 1.2 | < 1.3 | < 1.2 | < 1.2 | < 1.2 |
光束质量, M2 | < 1.2 | < 1.3 | < 1.2 | ||||
光束指向稳定性 | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C | < 10 µrad/°C |
光束指向稳定性 | < 10 µrad/°C | ||||||

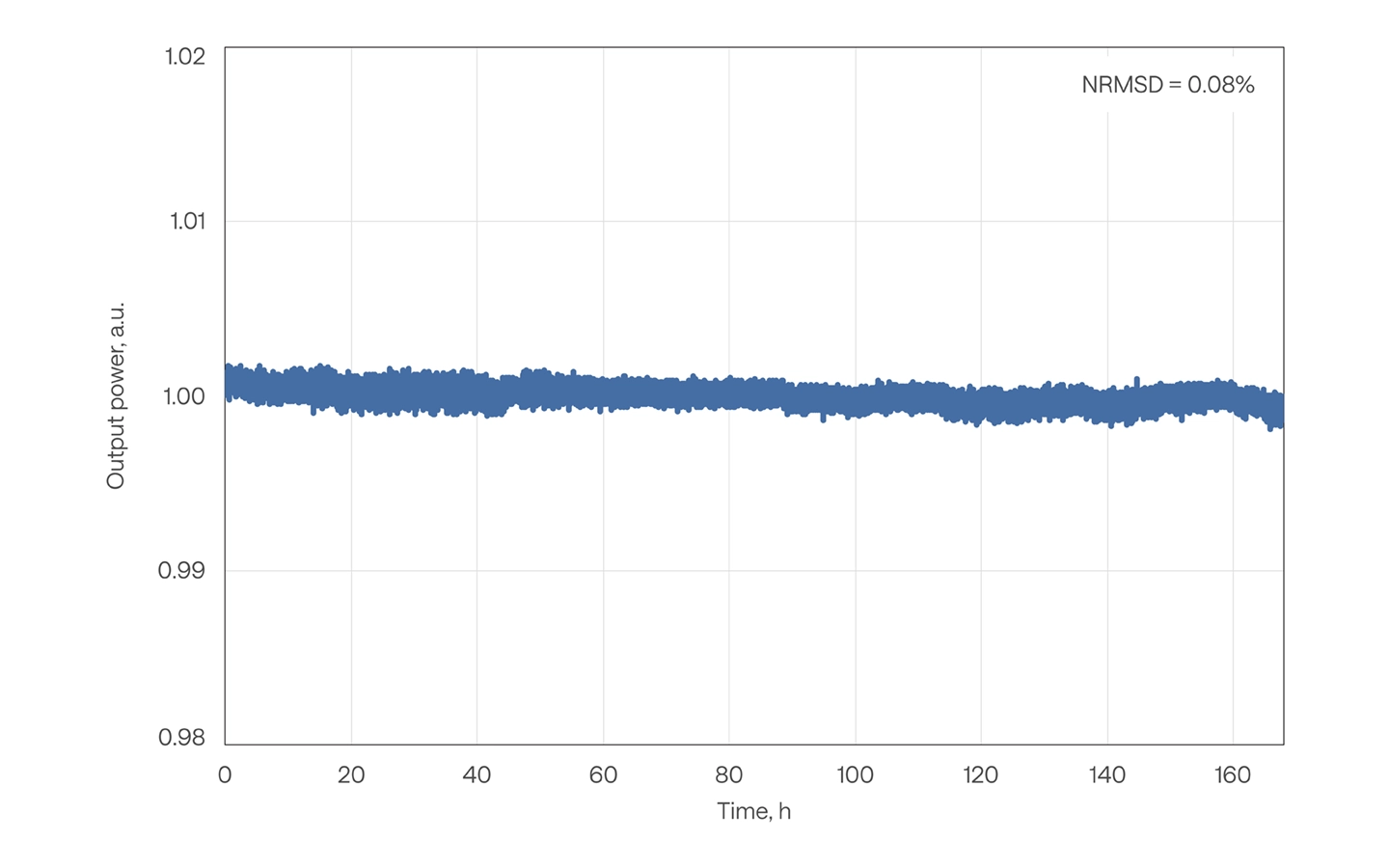

长期功率稳定性 (100小时) 4) | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% |
长期功率稳定性 (100小时) 4) | < 0.5% | ||||||
集成的二次谐波发生器 5) | n/a | n/a | n/a | n/a | 可选;转换效率>30% 6) | 可选;转换效率>30% 6) | 可选;转换效率>30% 6) |
集成的二次谐波发生器 5) | n/a | 可选;转换效率>30% 6) | |||||
外置的二次谐波、三次谐波、四次谐波发生器 5) | 可选, 参考用于 FLINT 的 HIRO | 可选, 参考用于 FLINT 的 HIRO | 可选, 参考用于 FLINT 的 HIRO | 可选, 参考用于 FLINT 的 HIRO | 可选, 参考用于 FLINT 的 HIRO | 可选, 参考用于 FLINT 的 HIRO | 可选, 参考用于 FLINT 的 HIRO |
外置的二次谐波、三次谐波、四次谐波发生器 5) | 可选, 参考用于 FLINT 的 HIRO | ||||||
集成的衰减器 | n/a | n/a | n/a | 包含 | 包含 | 包含 | 包含 |
集成的衰减器 | n/a | 包含 | |||||
外形尺寸 | |||||||

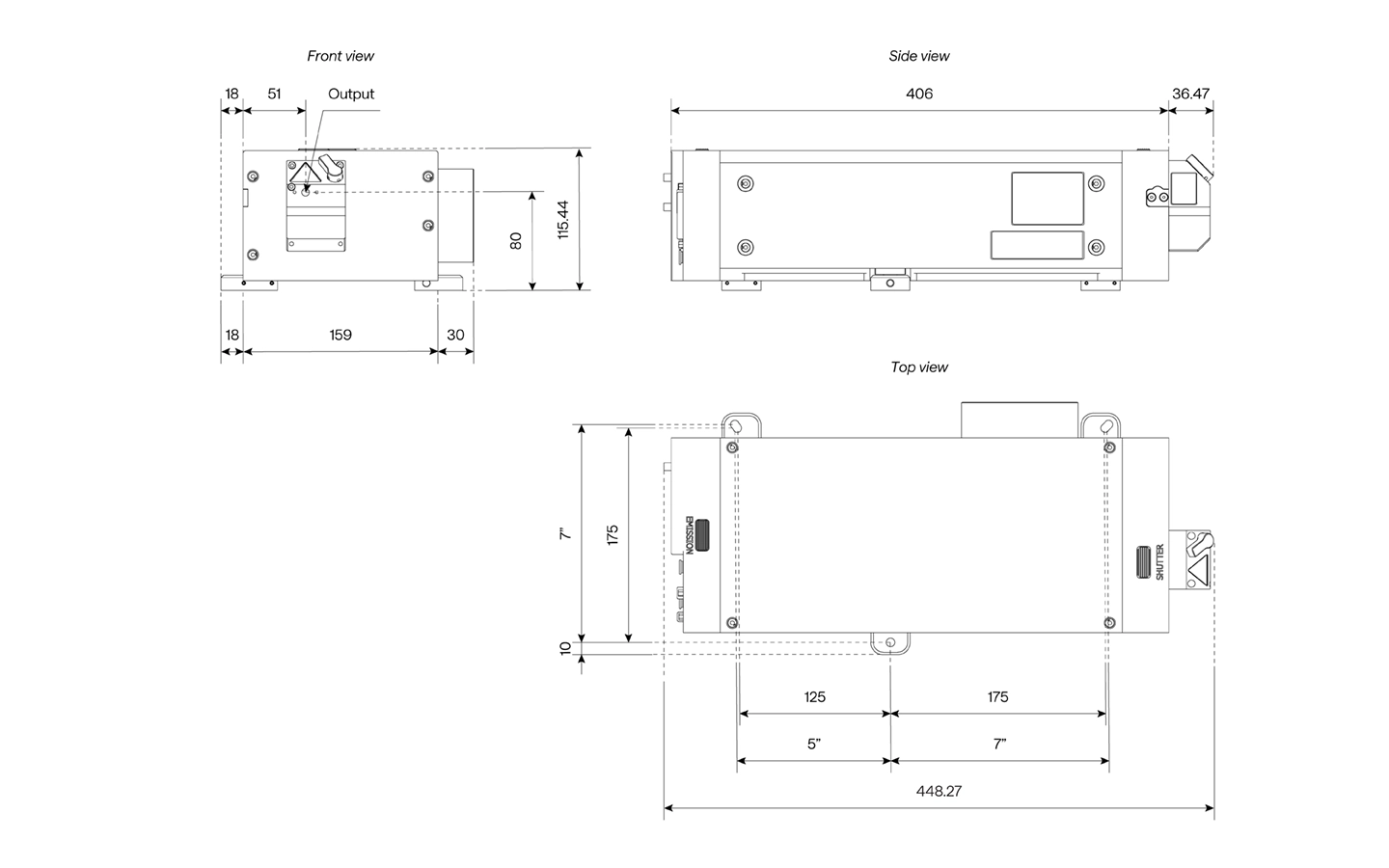

激光器头 (长×宽×高) | 448 × 206 × 115 mm | 448 × 206 × 115 mm | 448 × 206 × 115 mm | 543 × 322 × 146 mm | 543 × 322 × 146 mm | 543 × 322 × 146 mm | 543 × 322 × 146 mm |

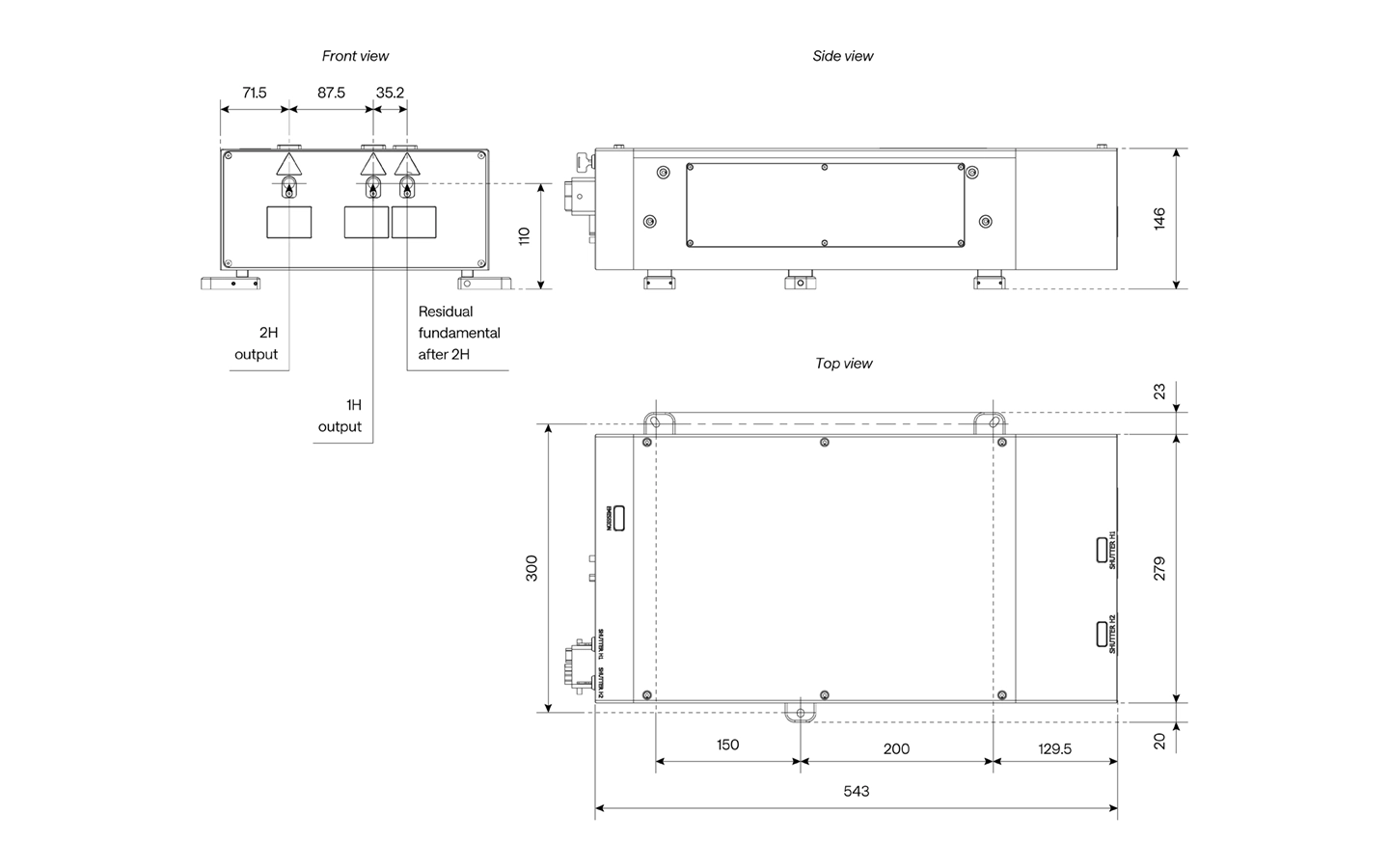

激光器头 (长×宽×高) | 448 × 206 × 115 mm | 543 × 322 × 146 mm | |||||
电源箱和水冷机集成支架 (长×宽×高) | 642 × 553 × 540 mm | 642 × 553 × 540 mm | 642 × 553 × 540 mm | 642 × 553 × 673 mm | 642 × 553 × 673 mm | 642 × 553 × 673 mm | 642 × 553 × 673 mm |
电源箱和水冷机集成支架 (长×宽×高) | 642 × 553 × 540 mm | 642 × 553 × 673 mm | |||||
水冷机 | 不同方案可选,请联系 sales@lightcon.com | 不同方案可选,请联系 sales@lightcon.com | 不同方案可选,请联系 sales@lightcon.com | 不同方案可选,请联系 sales@lightcon.com | 不同方案可选,请联系 sales@lightcon.com | 不同方案可选,请联系 sales@lightcon.com | 不同方案可选,请联系 sales@lightcon.com |
水冷机 | 不同方案可选,请联系 sales@lightcon.com | ||||||
环境和使用要求 | |||||||
工作温度 | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) |
工作温度 | 15 – 30 ºC (建议使用空调) | ||||||
相对湿度 | < 80% (无水凝) | < 80% (无水凝) | < 80% (无水凝) | < 80% (无水凝) | < 80% (无水凝) | < 80% (无水凝) | < 80% (无水凝) |
相对湿度 | < 80% (无水凝) | ||||||
电气要求 | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz |
电气要求 | 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | |||||
激光器 | 激光器 | 激光器 | 激光器 | 激光器 | 激光器 | 激光器 | 激光器 |
激光器 | |||||||
额定功率 | 200 W | 200 W | 200 W | 200 W | 200 W | 200 W | 200 W |
额定功率 | 200 W | ||||||
功耗 | 100 W | 100 W | 100 W | 150 W | 150 W | 150 W | 150 W |
功耗 | 100 W | 150 W | |||||
水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 |
水冷机 | |||||||
水冷机 | 600 W | 600 W | 600 W | 1000 W | 1000 W | 1000 W | 1000 W |
水冷机 | 600 W | 1000 W |
型号 | FL1 | FL1 | FL1 | FL2-SP | FL2 | FL2 | FL2 |
---|---|---|---|---|---|---|---|
型号 | FL1 | FL2-SP | FL2 |
- 基于 20 W 标准型号激光器,可根据要求提供 8 W 和 12 W 低功率型号的激光器。
- 标准重复频率为 80 MHz;重复频率可从给定范围中选择。
- 取决于重复频率。数值是在 80 MHz的条件下。
- 在稳定的环境中以及使用功率锁定。表示为 NRMSD(归一化均方根偏差)。
- 对于 2H,3H 或 4H 等外部谐波发生器,请参考 HIRO。
- 特指最高功率下的转换效率。

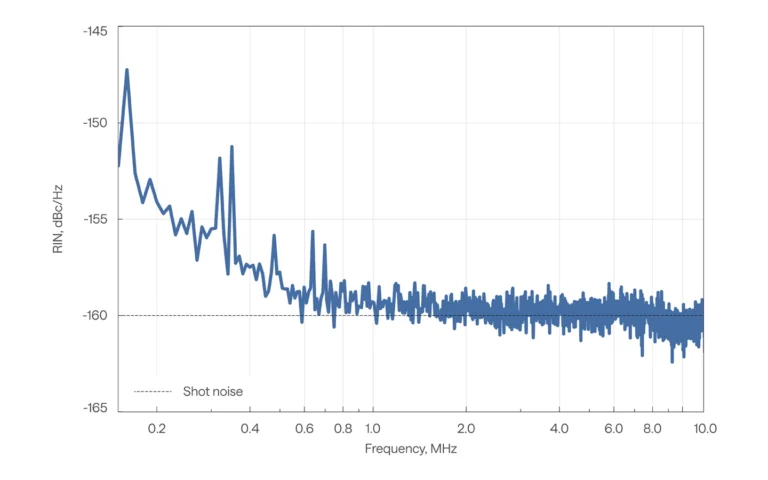

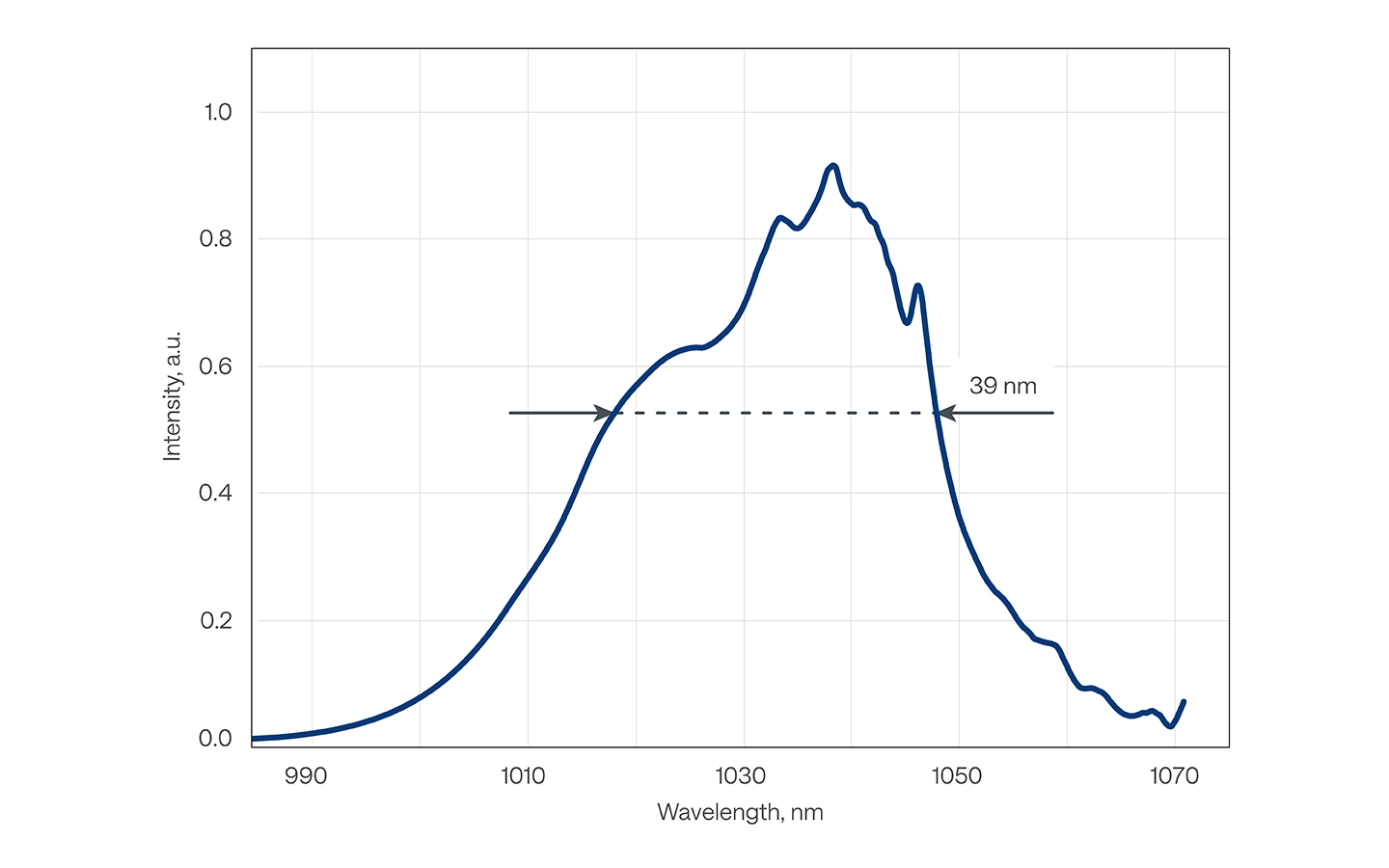

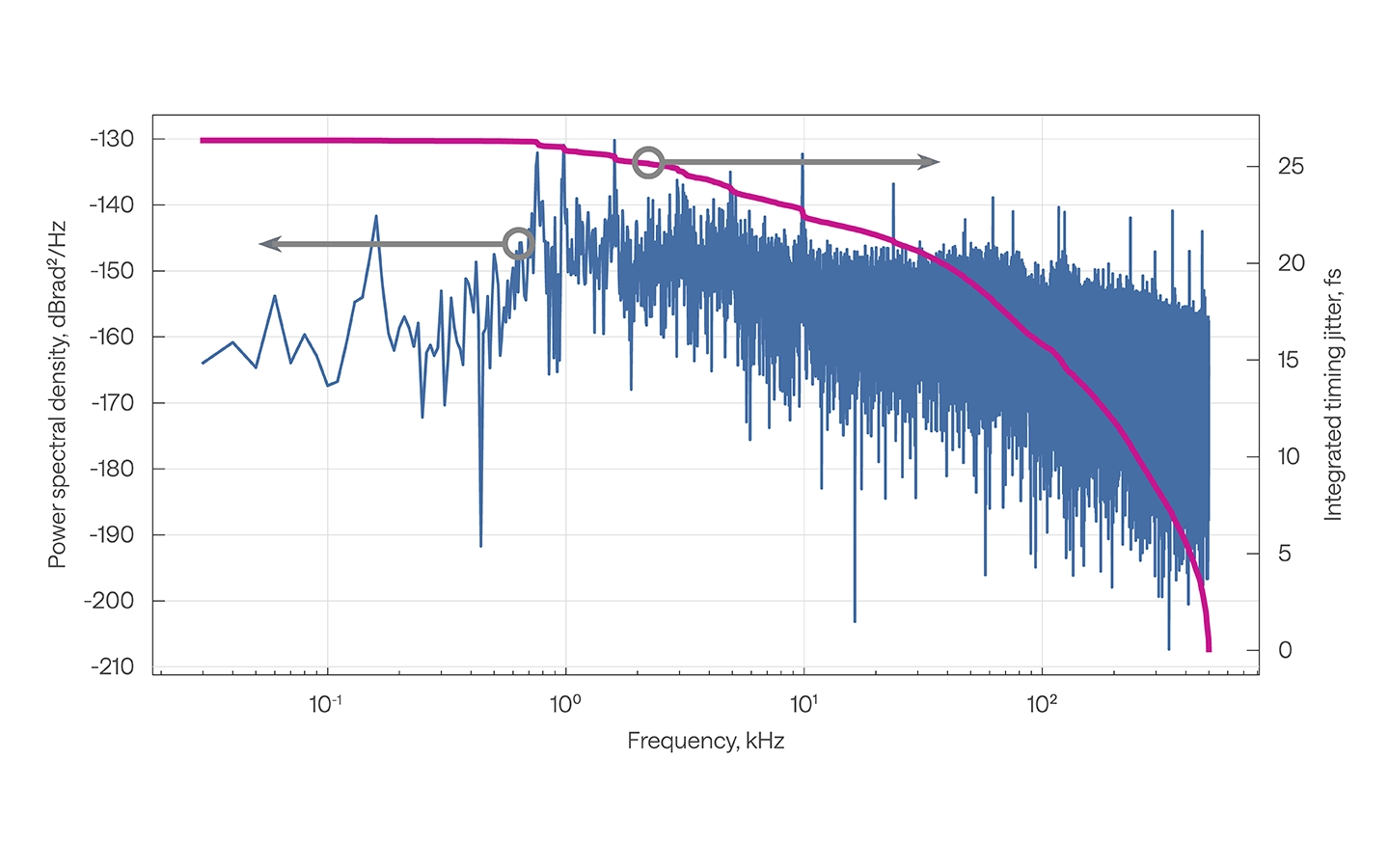

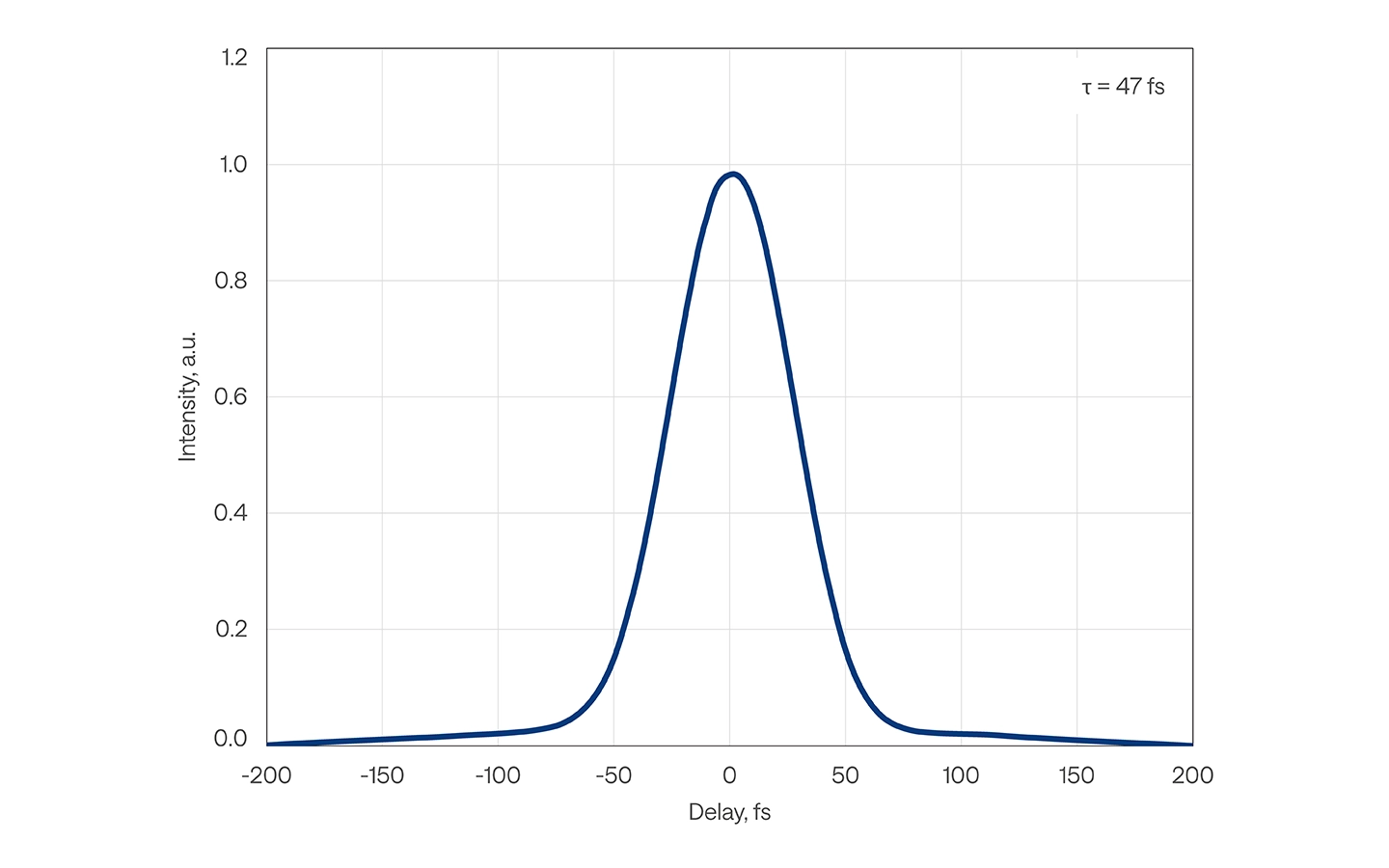

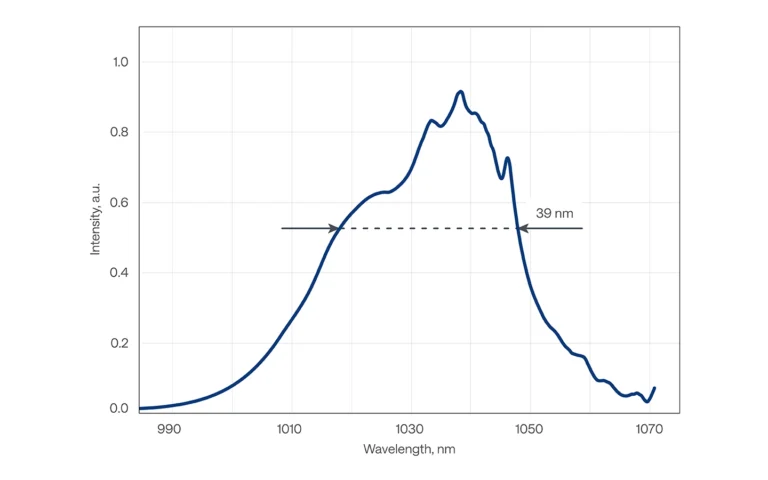

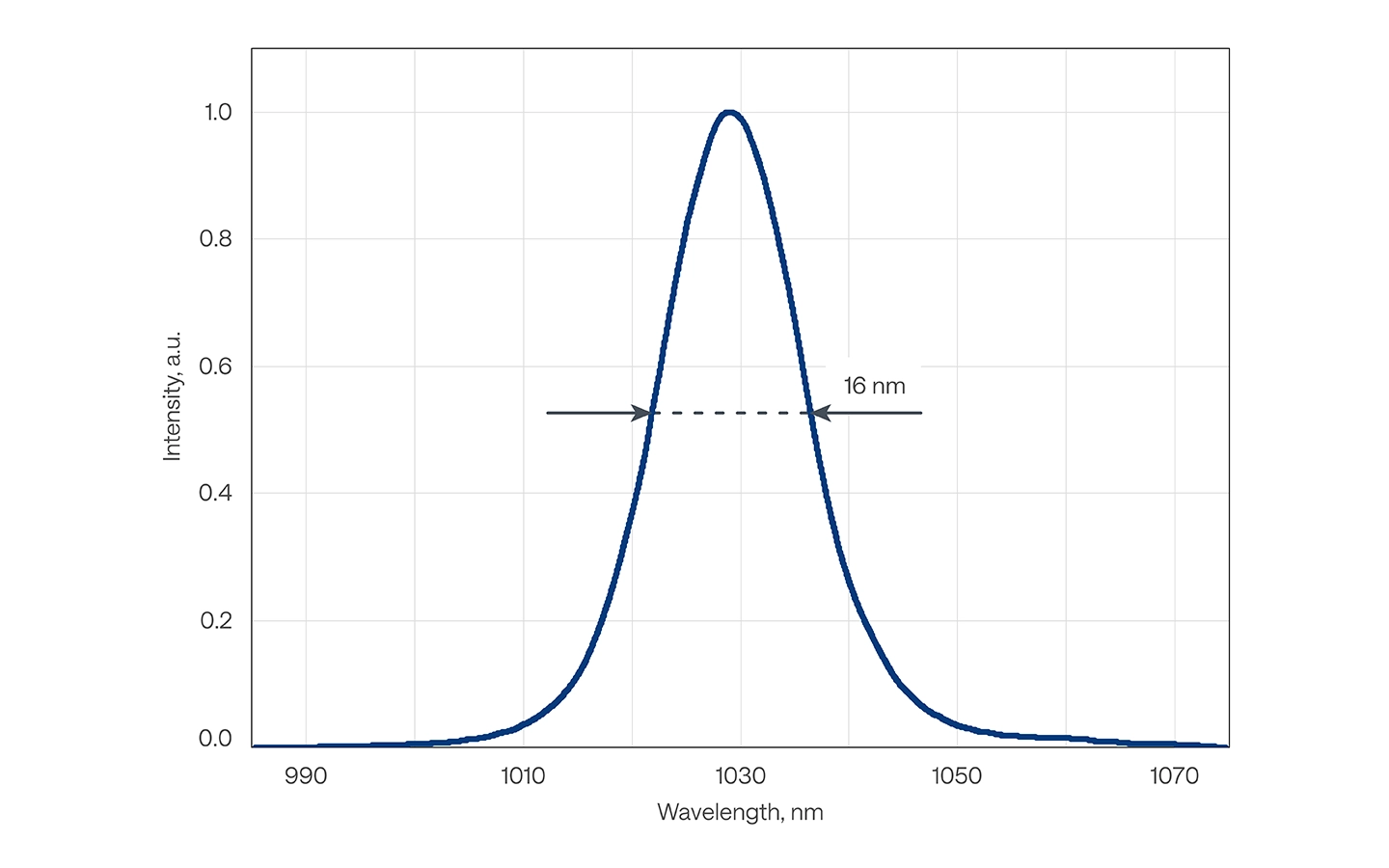

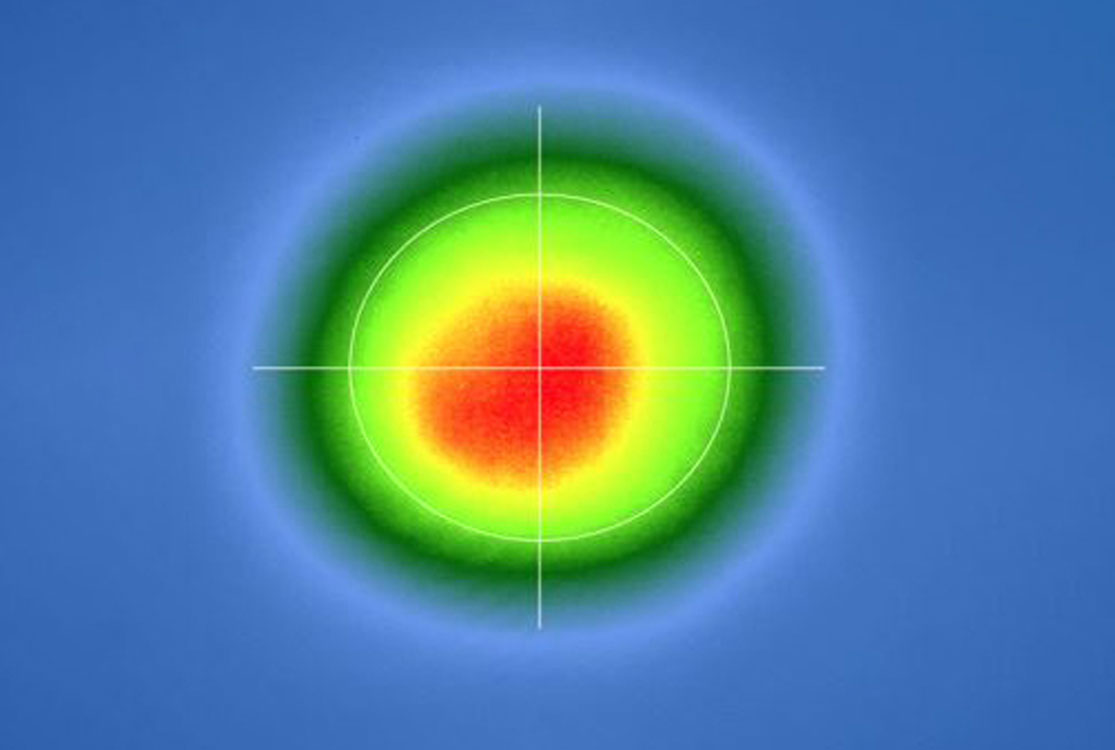

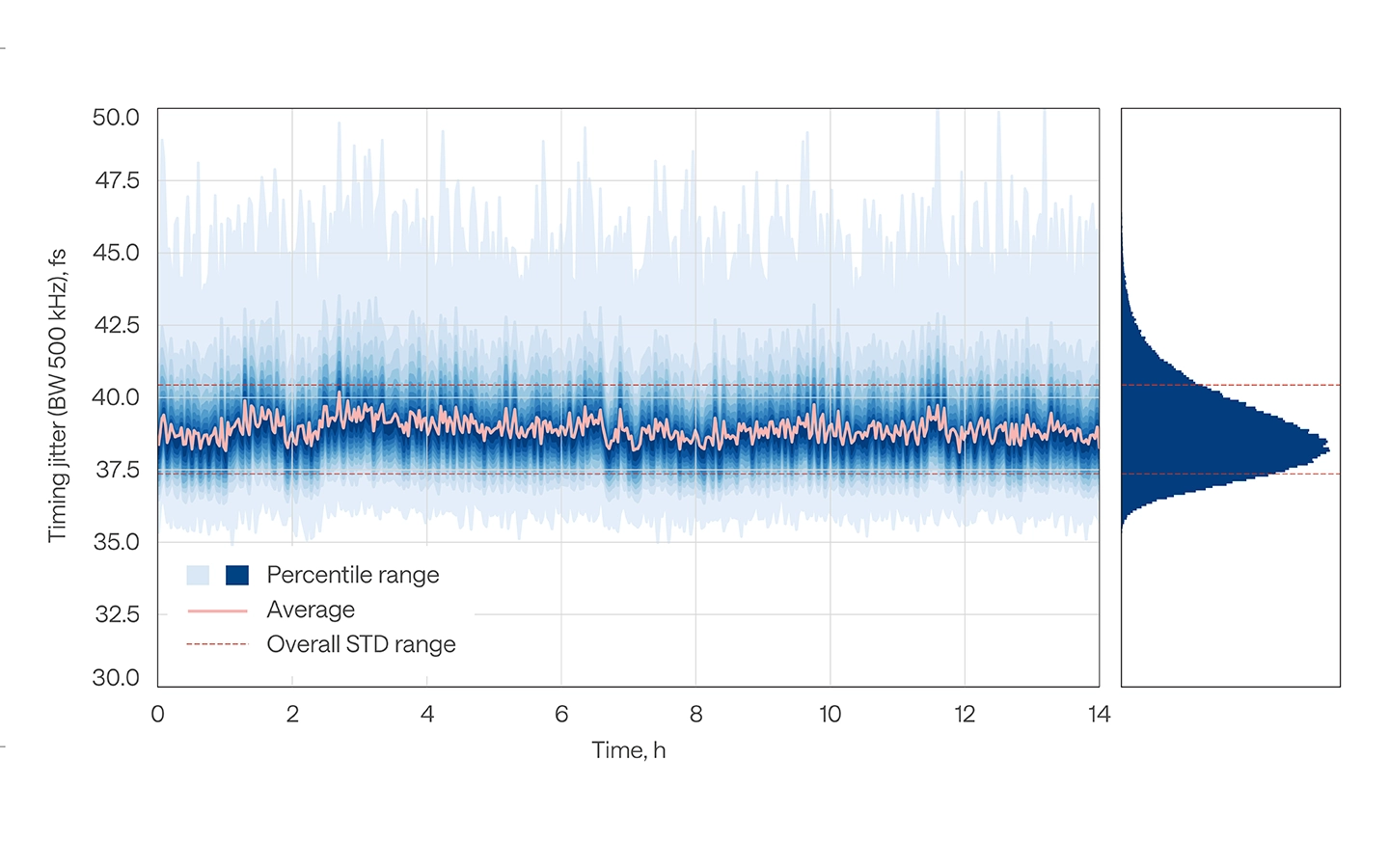

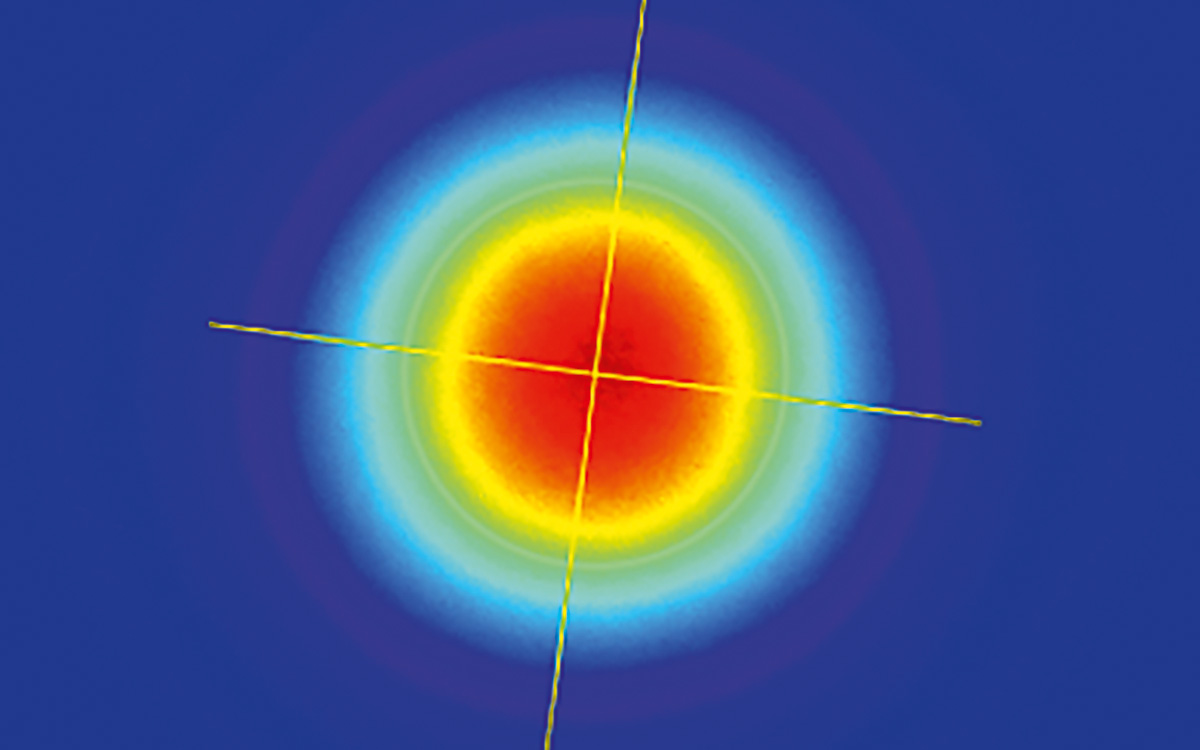

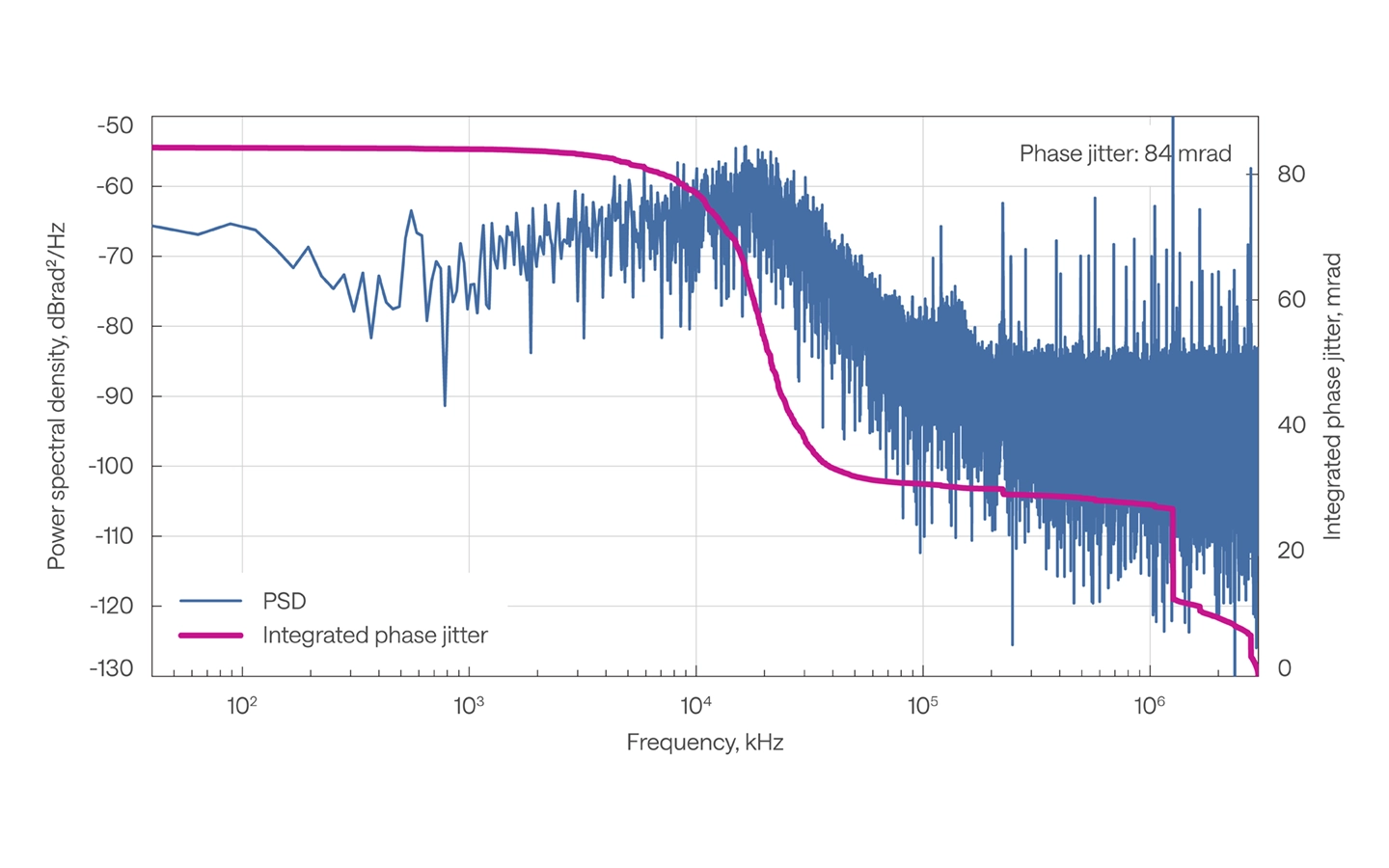

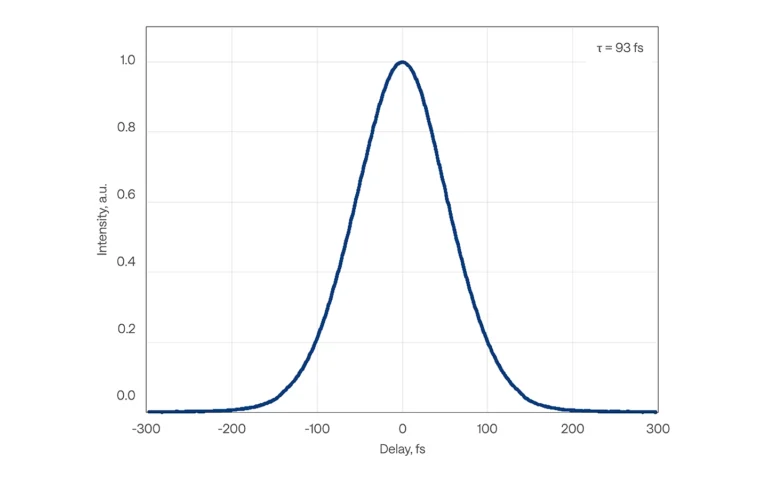

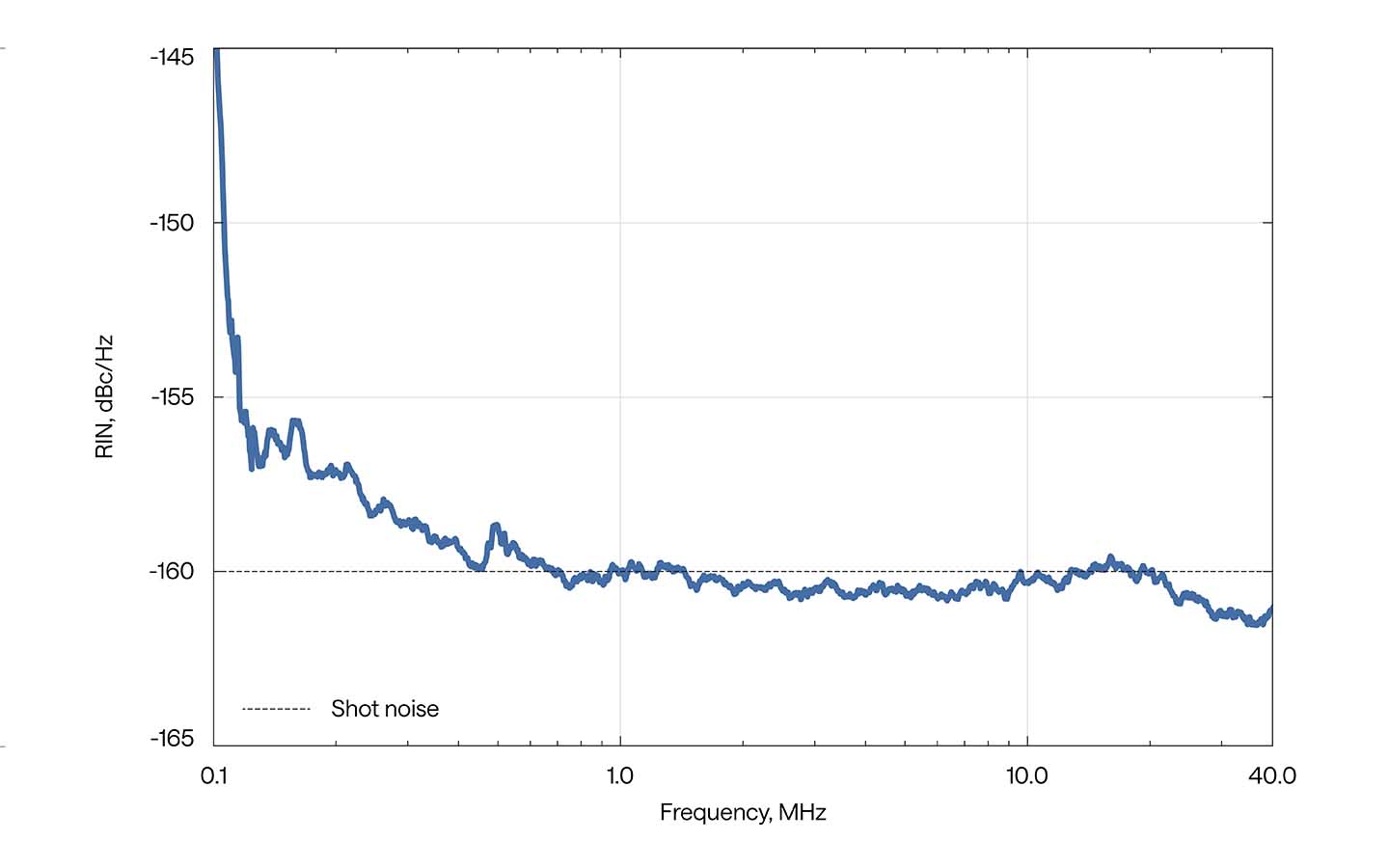

性能
综合性能
相关期刊
Nonlinear valley selection rules and all-optical probe of broken time-reversal symmetry in monolayer WSe2
P. Herrmann, S. Klimmer, T. Lettau, T. Weickhardt, A. Papavasileiou et al.
Nature Photonics • 2025
Two-photon polymerization system based on a resonant scanner for high-throughput production of tissue engineering microscaffolds
S. Binder, F. Chalupa‑Gantner, H. W. Yoo, T. Zandrini, and A. Ovsianikov
Additive Manufacturing • 2025
All-Solid-State Post-Compression of Low-Energy Pulses at High Repetition Rate
V. Marčiulionytė, J. Banys, J. Vengelis, G. Tamošauskas, and A. Dubietis
Photonics • 2024
Anisotropic Third Harmonic Generation in 2D Tin Sulfide
G. M. Maragkakis, S. Psilodimitrakopoulos, L. Mouchliadis, A. S. Sarkar, A. Lemonis et al.
Advanced Optical Materials • 2024
Broadband background-free stimulated Raman scattering microspectroscopy with a novel frequency modulation scheme
L. Genchi, S. P. Laptenok, D. Gonzalez‑Hernandez, J. Menzies, M. Aranda et al.
APL Photonics • 2024
Discrimination of lipid composition and cellular localization in human liver tissues by stimulated Raman scattering microscopy
F. X. Xu, G. N. Ioannou, S. P. Lee, C. Savard, C. L. Horn et al.
Journal of Biomedical Optics • 2024
Double Stokes Polarimetric Microscopy for Chiral Fibrillar Aggregates
V. Mazeika, K. Mirsanaye, L. U. Castano, S. Krouglov, M. Alizadeh et al.
Springer Science and Business Media LLC • 2024
Measurement polarization-maintaining photonic crystal fiber nonlinear response using phase shift between orthogonal polarization modes
M. Kulieşaitš, J. Vengelis, and V. Jarutis
Optics Express • 2024
Properties and predictive potential of the pre-ictal oscillatory dynamics in an ex vivo model of epileptiform activity in the different hippocampal subregions
L. Vagiaki, D. Xydias, M. Kefalogianni, S. Psilodimitrakopoulos, E. Stratakis et al.
Cold Spring Harbor Laboratory • 2024
Vibrational Coupling Infrared Nanocrystallography
R. L. Puro, T. P. Gray, T. A. Kapfunde, G. B. Richter‑Addo, and M. B. Raschke
Nano Letters • 2024
资料下载
产品数据表
FLINT 高重复频率激光器
产品数据表
FLINT 自动二次谐波发生器
产品数据表
产品目录
飞秒激光器飞秒科研系统
产品目录
概述
规格参数
性能

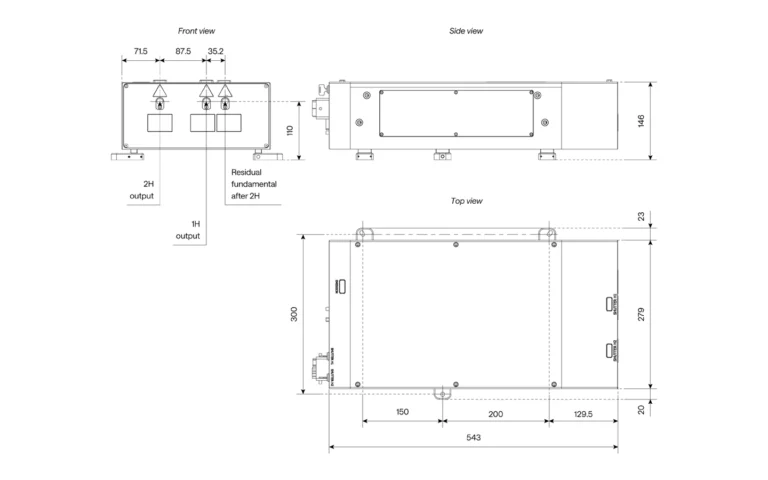

轮廓图
