CARBIDE 激光器的可集成谐波发生器

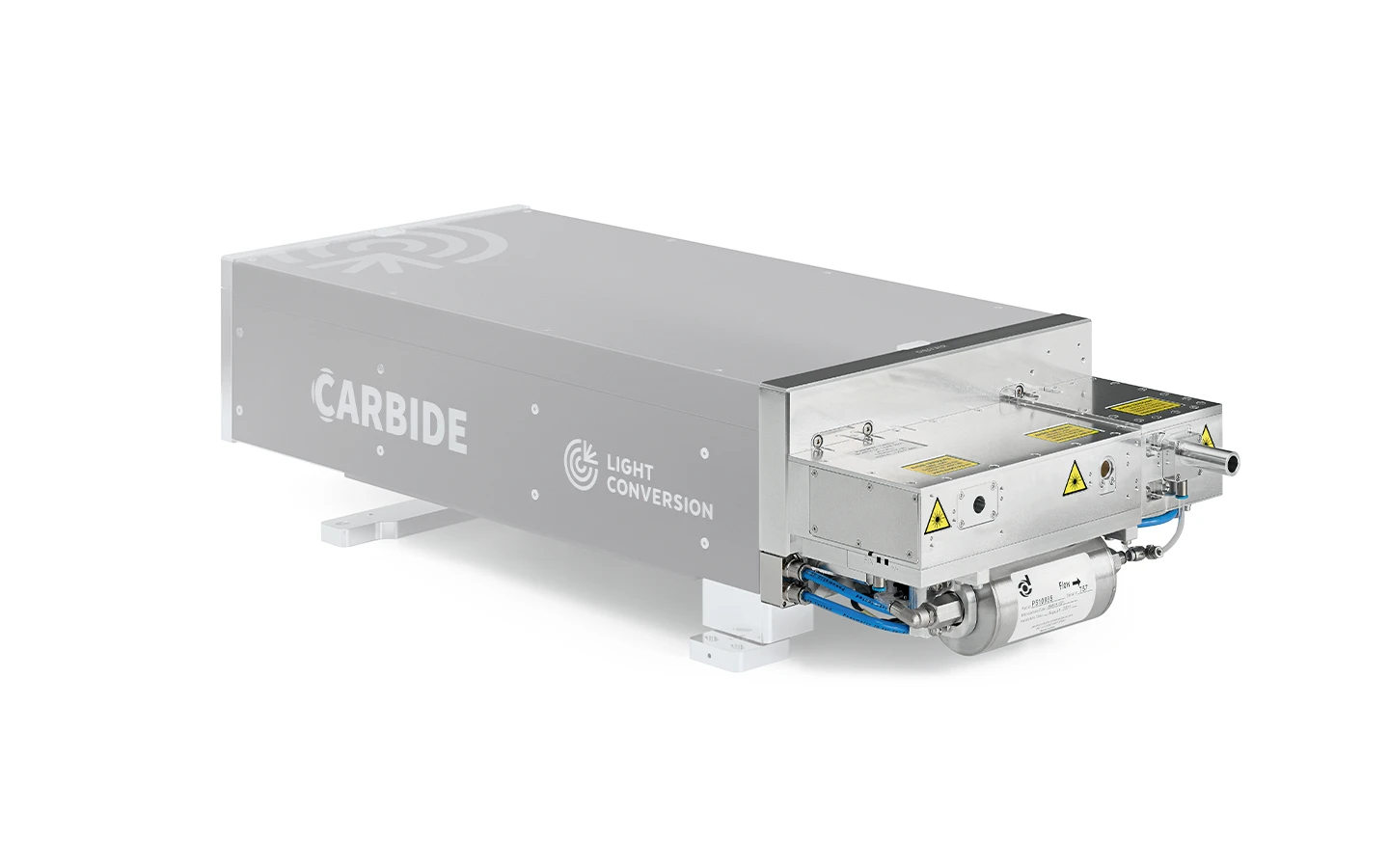

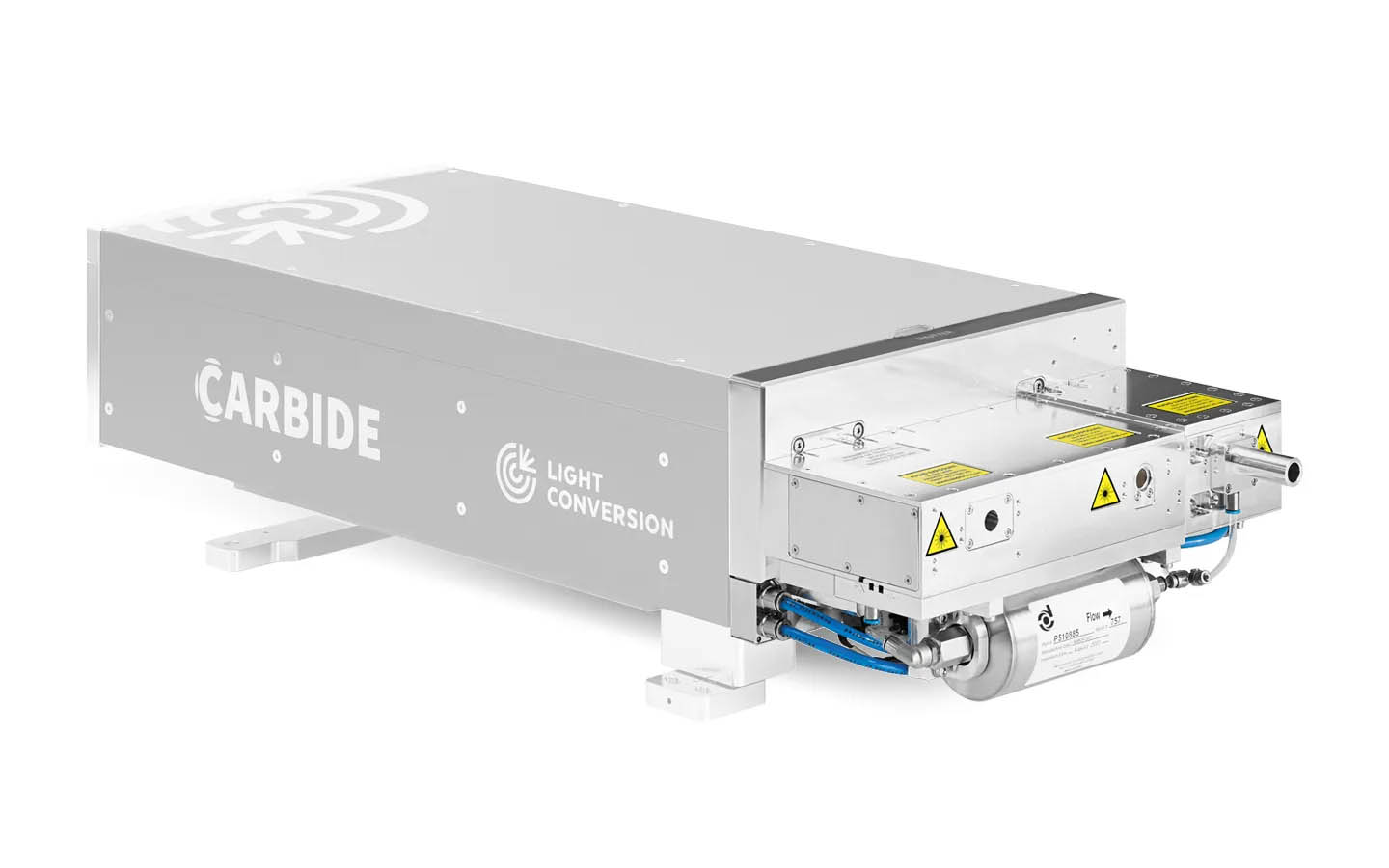

集成 2H-3H 谐波模块的 CARBIDE-CB3 飞秒激光器

515 nm, 343 nm, 257 nm 和 206 nm
软件选择输出波长
直接安装在激光头上
坚固耐用的工业级机械设计
50 W 紫外型号

下载数据表

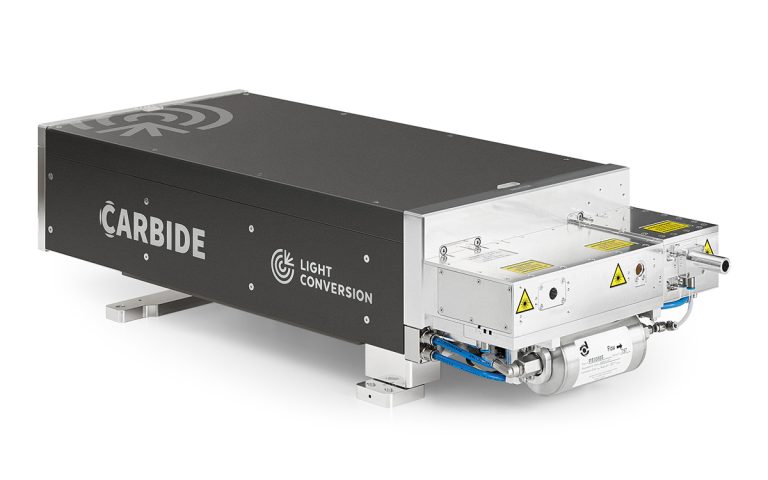

集成 2H-3H 谐波模块的 CARBIDE-CB3 飞秒激光器

CARBIDE 激光器配备自动谐波发生器，可通过软件控制提供基波（1030 nm）、二次谐波（515 nm）、三次谐波（343 nm）、四次谐波（257 nm）或五次谐波（206 nm）输出选择。这些谐波发生器非常适合需要单波长输出的工业应用。这些模块完全集成到系统中，直接安装在激光输出端。

CARBIDE 激光器的 50 W 紫外型扩展了微加工和其他高级应用的能力。尽管性能有所增强，但它仍然保持了标准 CARBIDE 激光器的紧凑尺寸、稳定性和光束质量。

规格参数


型号	2H	2H-3H	2H-4H	2H-5H	30W UV ¹⁾	50W UV ¹⁾
输出特性
输出波长 ²⁾ (自动选择)	1030 nm 515 nm	1030 nm 515 nm 343 nm	1030 nm 515 nm 257 nm	1030 nm 515 nm 206 nm	1030 nm 515 nm 343 nm	1030 nm 515 nm 343 nm
泵浦光单脉冲能量	20 – 2000 μJ	50 – 2000 μJ	20 – 2000 μJ	100 – 1500 μJ	80 – 400 µJ	120 – 400 μJ
泵浦光脉宽	< 300 fs	< 300 fs	< 300 fs	< 300 fs	≈ 500 fs	≈ 500 fs
泵浦光脉宽	< 300 fs				≈ 500 fs
转换效率 / 输出功率	> 50% (2H)	> 50% (2H) > 25% (3H)	> 50% (2H) > 10% (4H) ³⁾	> 50% (2H) > 5% (5H) ⁴⁾	30 W (3H)	50 W (3H)
光束质量, M², 典型值 (≤ 400 μJ 泵浦光)	< 1.15 (2H)	< 1.15 (2H) < 1.2 (3H)	< 1.15 (2H) n/a (4H)	n/a	< 1.3 (3H)	< 1.3 (3H)
光束质量, M², 典型值 (> 400 μJ 泵浦光)	< 1.2 (2H)	< 1.2 (2H) < 1.3 (3H)	< 1.2 (2H) n/a (4H)	n/a	n/a	n/a
光束质量, M², 典型值 (> 400 μJ 泵浦光)	< 1.2 (2H)	< 1.2 (2H) < 1.3 (3H)	< 1.2 (2H) n/a (4H)	n/a
外形尺寸
带谐波发生器的 CARBIDE-CB3 (L × W × H)	782 × 350 × 174 mm	832 × 350 × 174 mm	832 × 350 × 174 mm	832 × 350 × 174 mm	832 × 350 × 174 mm	832 × 350 × 174 mm
带谐波发生器的 CARBIDE-CB3 (L × W × H)	782 × 350 × 174 mm	832 × 350 × 174 mm
带谐波发生器的 CARBIDE-CB5 (L × W × H)	771 × 324 × 162 mm	853 × 340 × 162 mm	853 × 340 × 162 mm	853 × 340 × 162 mm	n/a	n/a
带谐波发生器的 CARBIDE-CB5 (L × W × H)	771 × 324 × 162 mm	853 × 340 × 162 mm			n/a


型号	2H	2H-3H	2H-4H	2H-5H	30W UV ¹⁾	50W UV ¹⁾

详情请参阅 CARBIDE-CB3-UV。
取决于泵浦激光器型号。最高可至 5 次谐波，咨询详细参数请联系 sales@lightcon.com。
最大输出功率 5 W。
最大输出功率 0.2 W。

性能

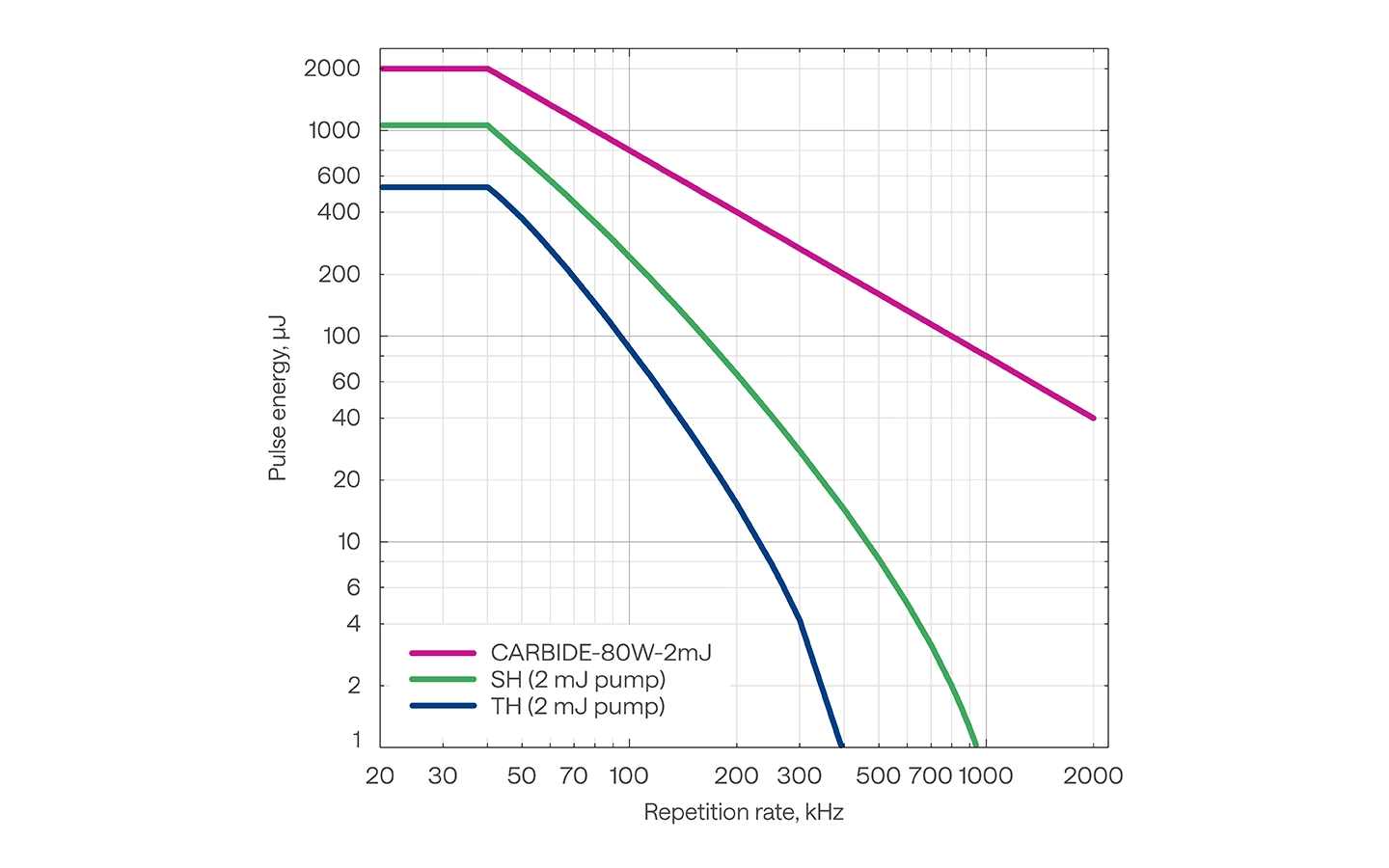

具有谐波发生器的 CARBIDE-CB3-80W 激光器的单脉冲能量 VS 重复频率

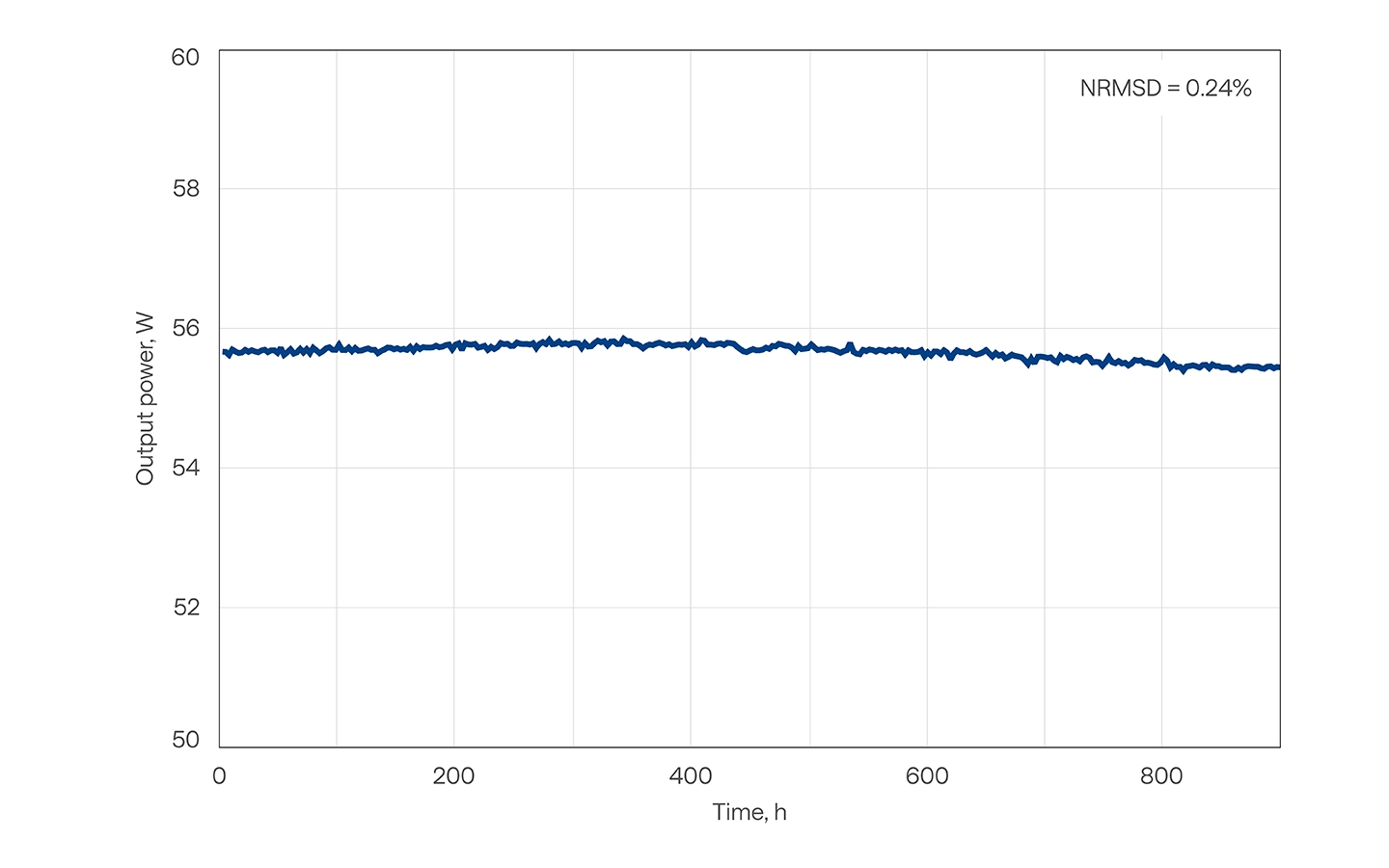

CARBIDE-CB3-UV-50W 的长期功率稳定性

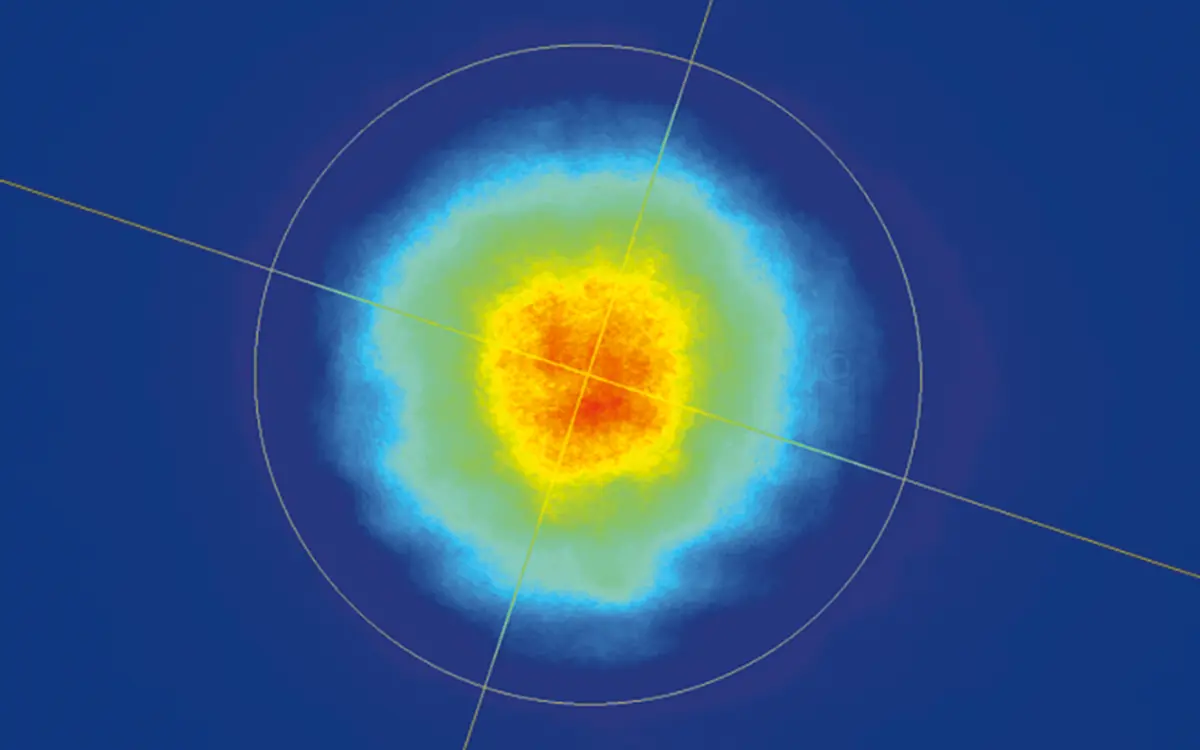

CARBIDE-CB3-UV-50W 的典型光斑

轮廓图

CARBIDE-CB3 配备自动谐波发生器

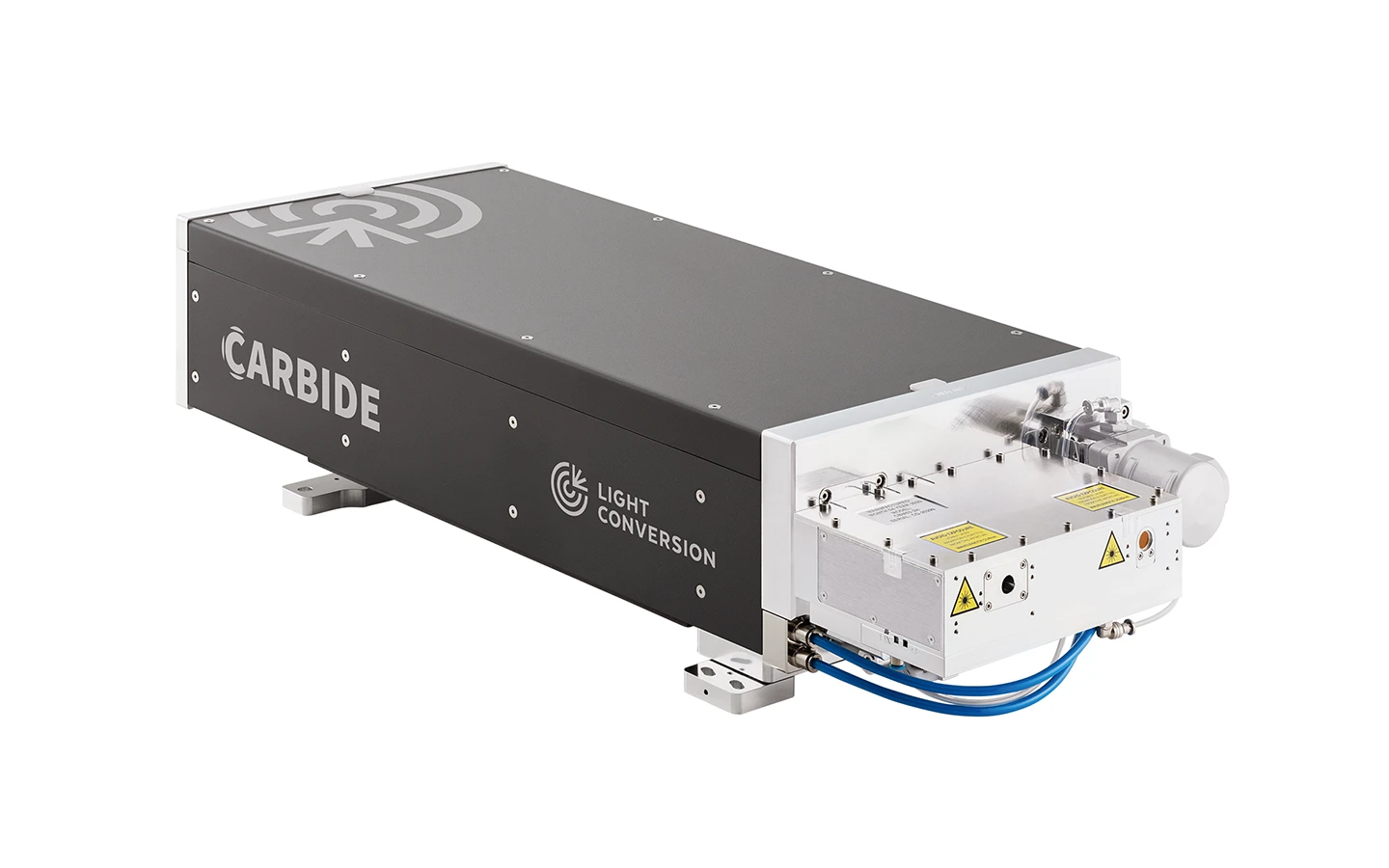

集成 2H 谐波模块的 CARBIDE-CB3 飞秒激光器

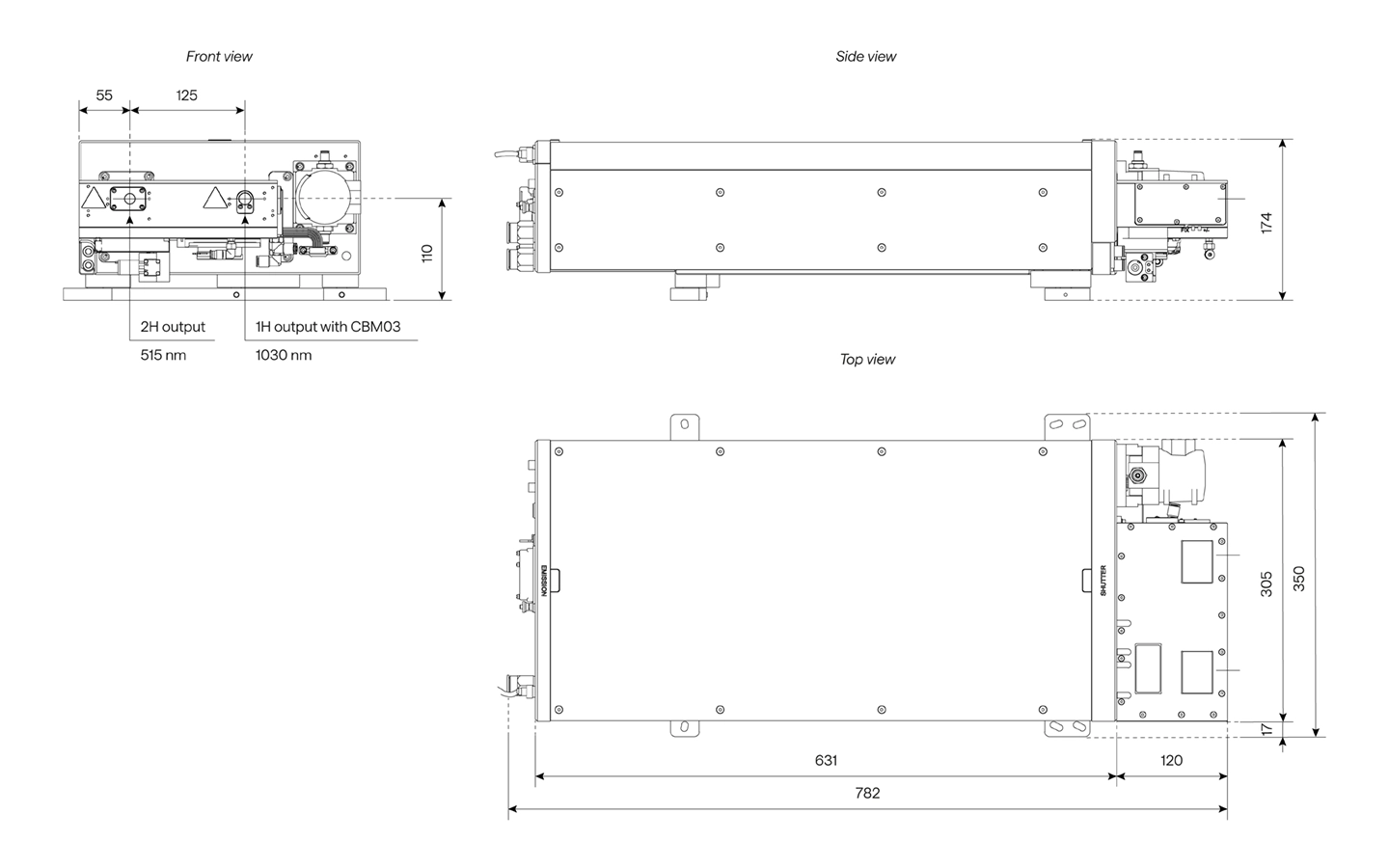

集成 2H 谐波模块的 CARBIDE-CB3 的轮廓图 — 集成 2H 谐波模块的 CARBIDE-CB3 的廓图

集成 2H-3H/4H 谐波模块的 CARBIDE-CB3 飞秒激光器

集成 2H-3H 谐波模块的 CARBIDE-CB3 的轮廓图 — 集成 2H-3H 谐波模块的 CARBIDE-CB3 轮廓图

集成 2H-4H 谐波模块的 CARBIDE-CB3 的轮廓图 — 集成 2H-4H 谐波模块的 CARBIDE-CB3 轮廓图

CARBIDE-CB5 配备自动谐波发生器

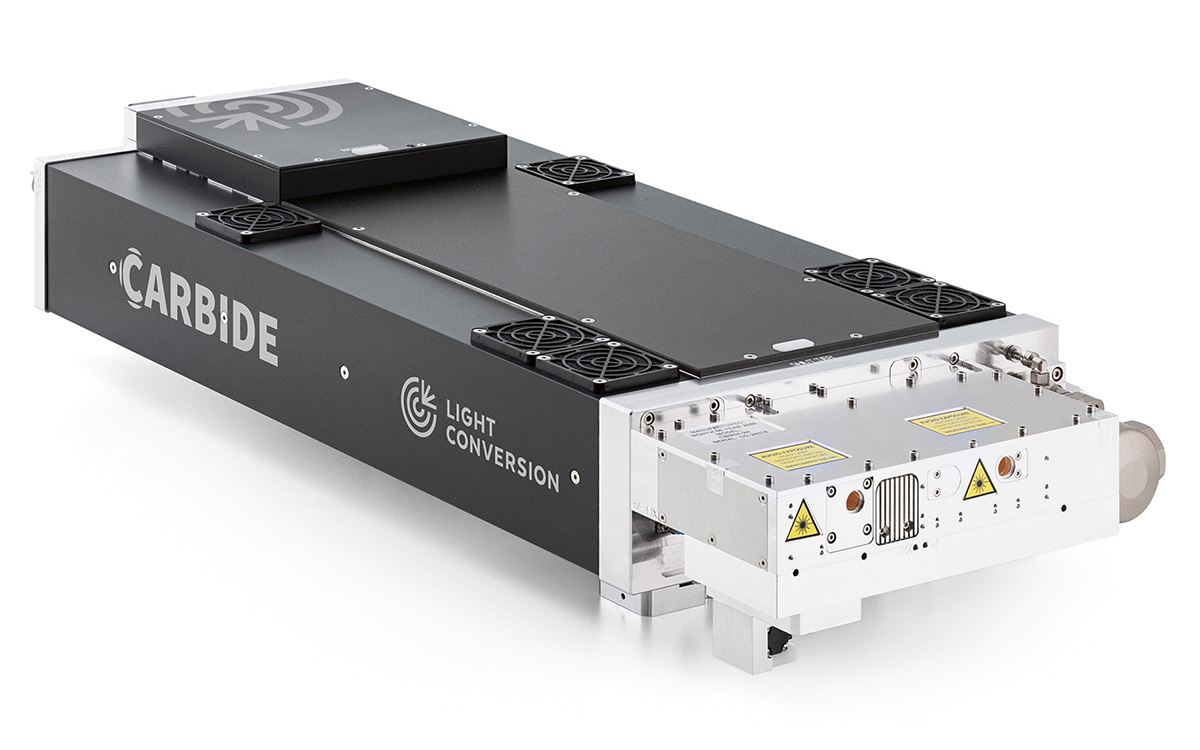

集成了 2H 谐波模块的 CARBIDE-CB5 飞秒激光器

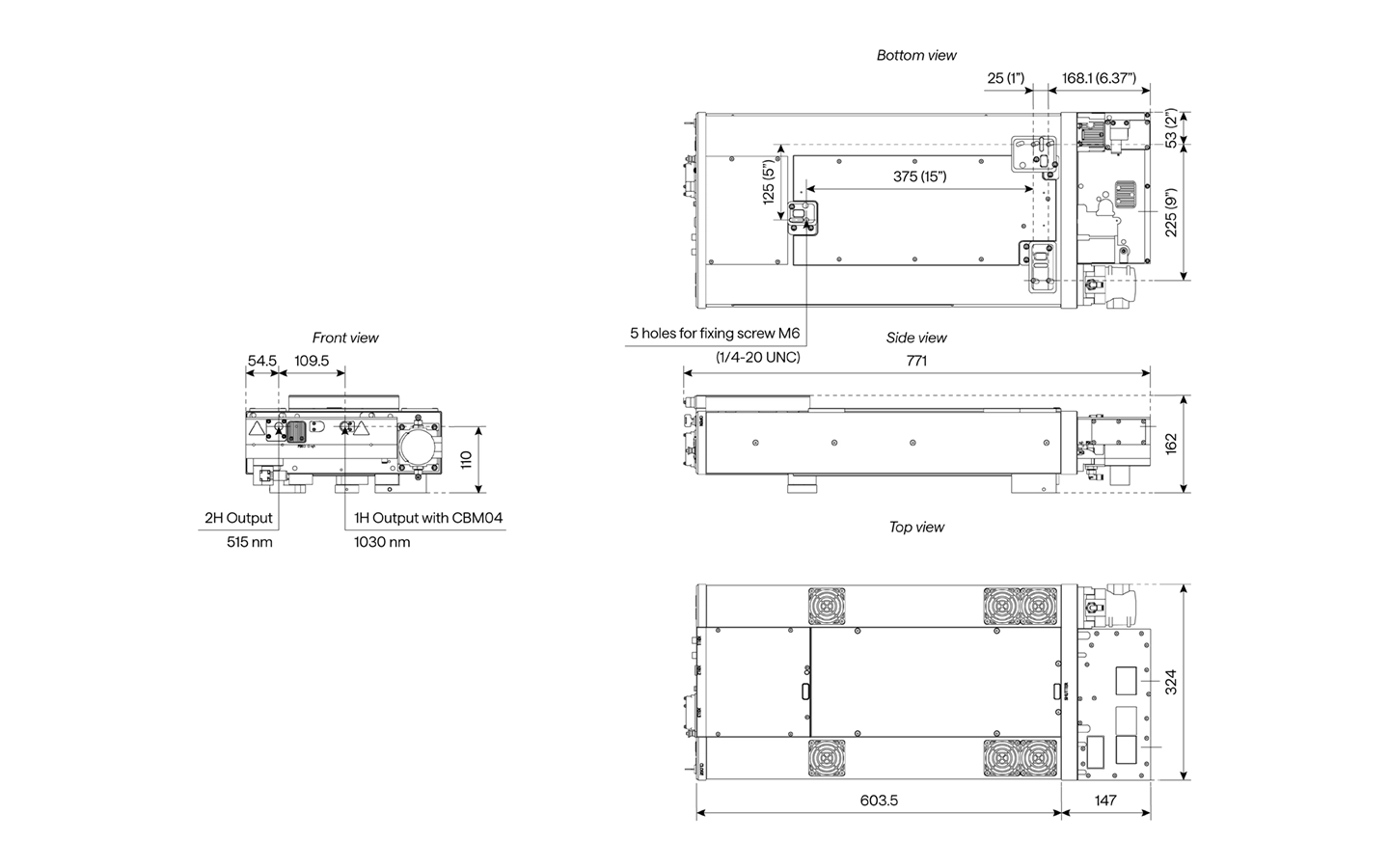

集成了 2H 谐波模块的 CARBIDE-CB5 的图纸 — 集成了 2H 谐波模块的 CARBIDE-CB5 的轮廓图

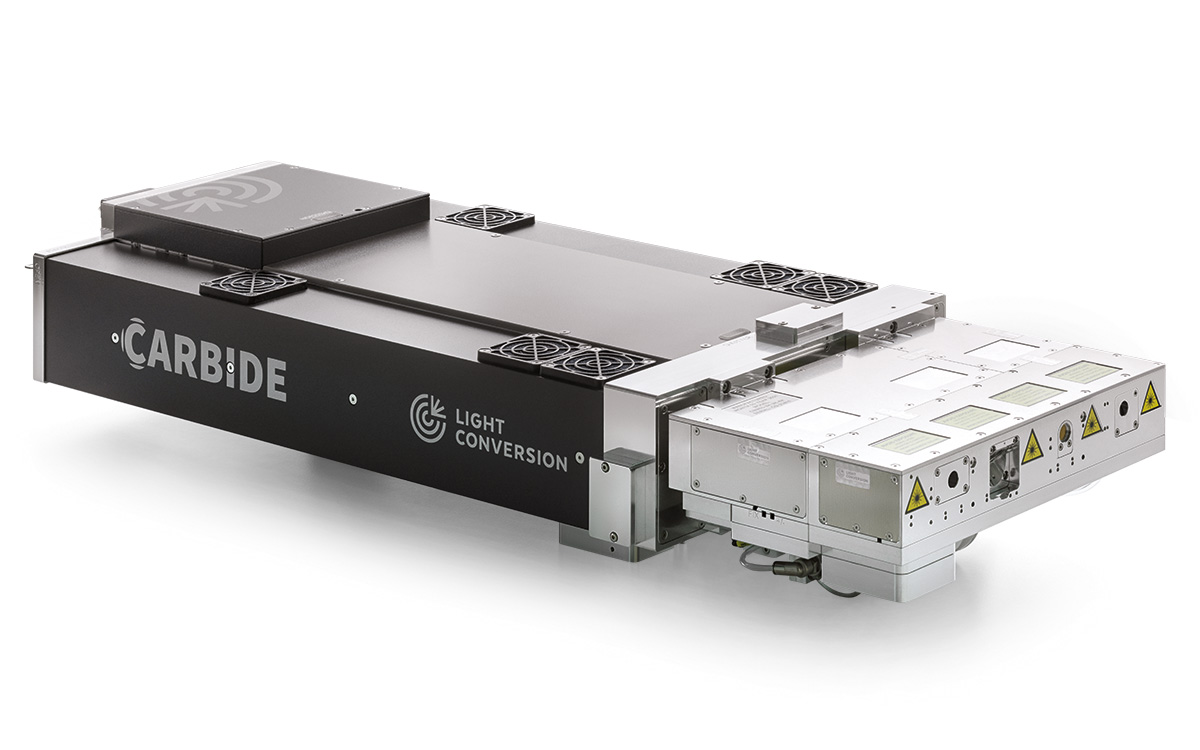

集成了 2H-3H-4H 谐波模块的 CARBIDE-CB5 飞秒激光器

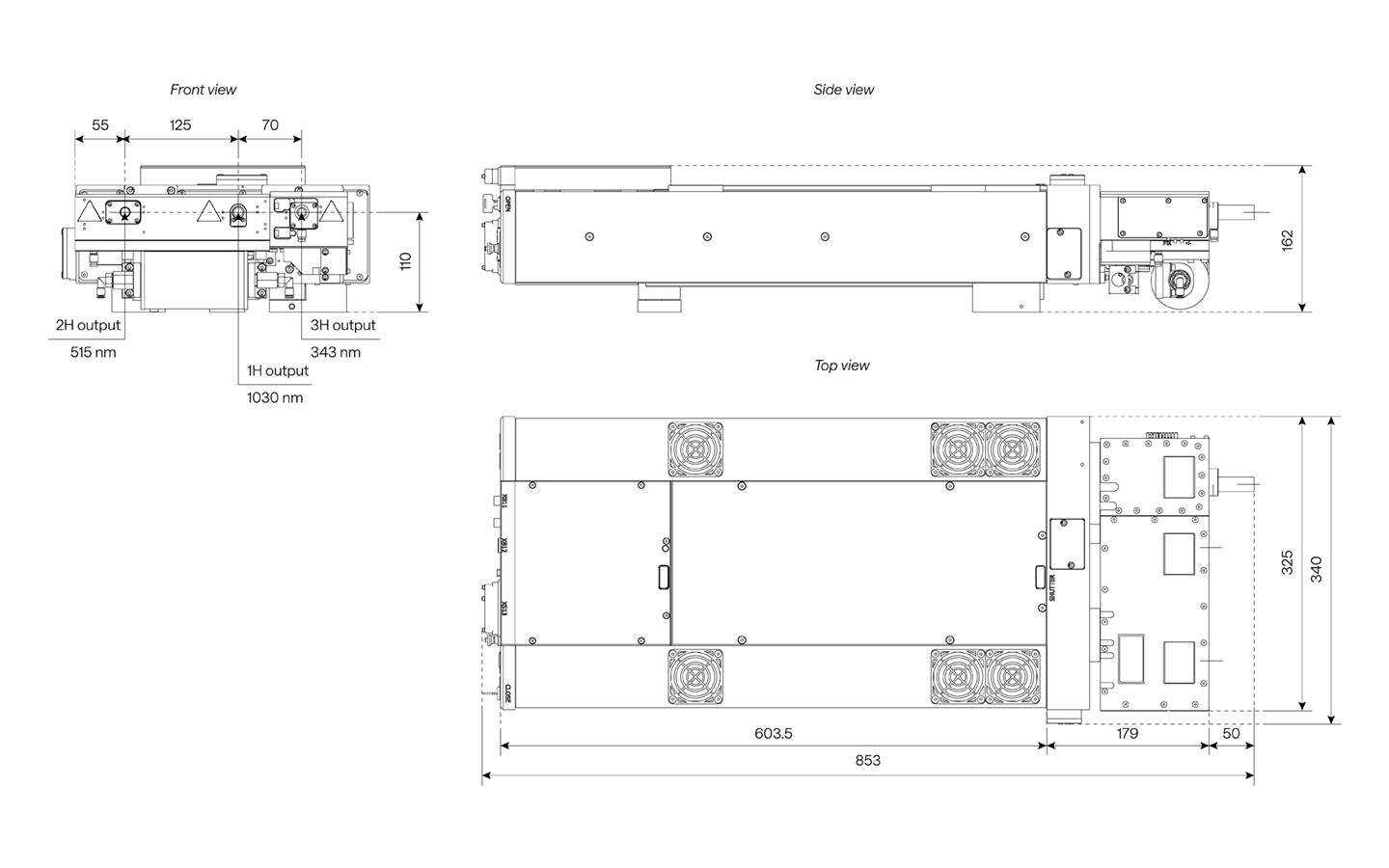

集成了 2H-3H 谐波模块的 CARBIDE-CB5 的图纸 — 集成了 2H-3H 谐波模块的 CARBIDE-CB5 的轮廓图

集成了 2H-4H 谐波模块的 CARBIDE-CB5 的图纸 — 集成了 2H-4H 谐波模块的 CARBIDE-CB5 的轮廓图
