PHAROS 激光器的可集成谐波发生器

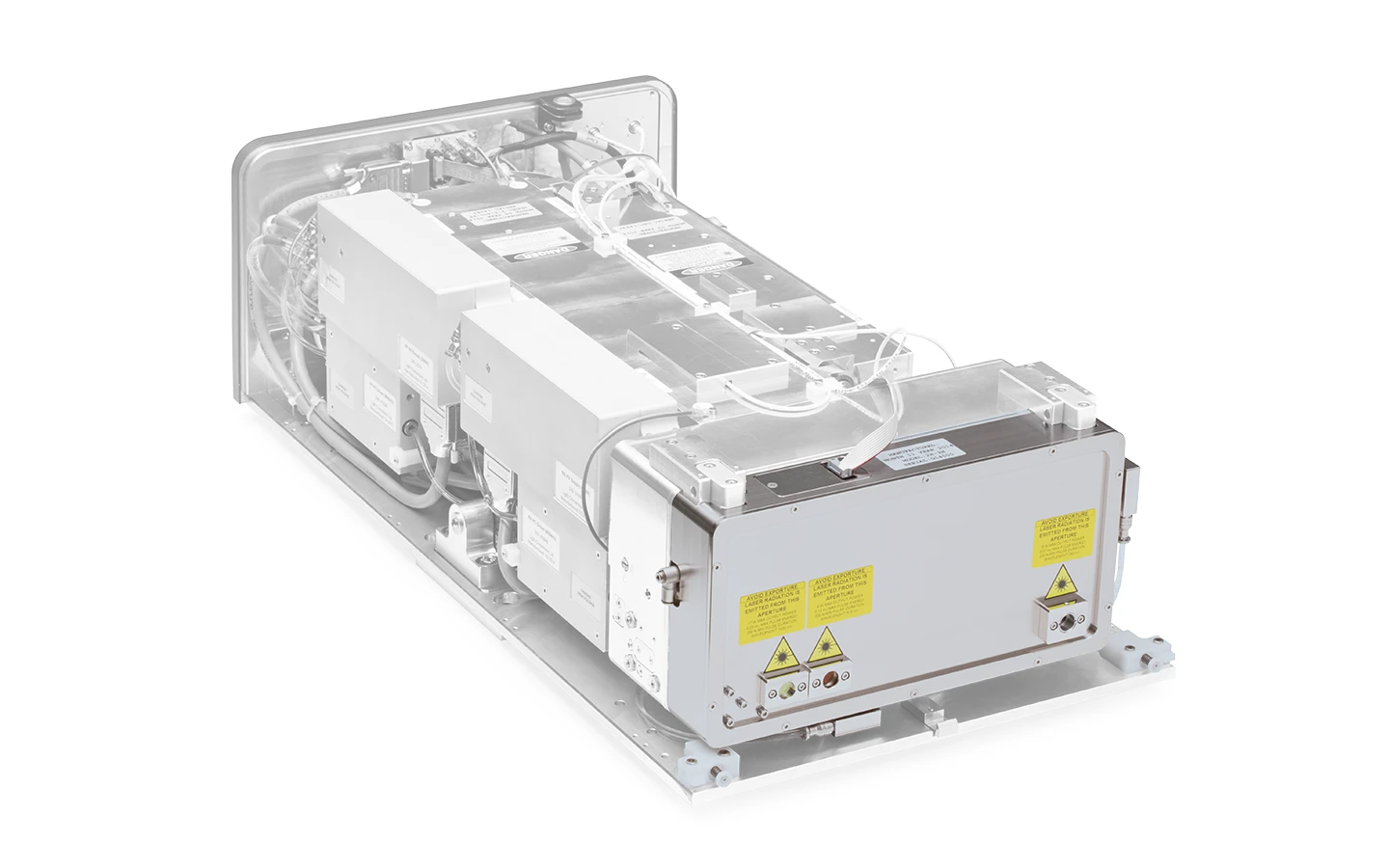

PHAROS 飞秒激光器配自动谐波发生器

515 nm, 343 nm, 257 nm 和 206 nm
软件选择输出波长
坚固耐用的工业级机械设计

下载数据表

PHAROS 飞秒激光器配自动谐波发生器

PHAROS 激光器可以选择配备自动谐波发生器 (HGs)。通过软件可以选择基础频率 (1030 nm)，二次谐波 (515 nm)，三次谐波 (343 nm)，四次谐波 (257 nm), 五次谐波 (206 nm) 输出。

谐波发生器非常适合于那些每个出光口对应一个波长的工业应用。该谐波模块直接安装在激光器输出端，并集成一体内。

规格参数


型号	2H (-HE)	2H-3H (-HE)	2H-4H (-HE)	4H-5H
输出特性
输出波长 ¹⁾ (自动选择)	1030 nm 515 nm	1030 nm 515 nm 343 nm	1030 nm 515 nm 257 nm	1030 nm 257 nm 206 nm
泵浦光单脉冲能量	20 – 4000 μJ	50 – 4000 μJ	20 – 4000 μJ	200 – 1000 μJ
泵浦光脉宽	100 – 500 fs	100 – 500 fs	100 – 500 fs	100 – 500 fs
泵浦光脉宽	100 – 500 fs
转换效率	> 50% (2H)	> 50% (2H) > 25% (3H)	> 50% (2H) > 10% (4H) ²⁾	> 10% (4H) ³⁾ > 5% (5H) ⁴⁾
光束质量, M², 典型值 (≤ 400 μJ 泵浦光)	< 1.15 (2H)	< 1.15 (2H) < 1.2 (3H)	< 1.15 (2H) n/a (4H)	n/a
光束质量, M², 典型值 (> 400 μJ 泵浦光)	< 1.2 (2H)	< 1.2 (2H) < 1.3 (3H)	< 1.2 (2H) n/a (4H)	n/a
外形尺寸
配备谐波发生器的激光器头(长 × 宽 × 高) ⁵⁾ PH2-10W, PH2-20W-SP (0.4 mJ, 1 mJ)	730 × 419 × 230 mm	730 × 419 × 230 mm	730 × 419 × 230 mm	730 × 419 × 230 mm
配备谐波发生器的激光器头(长 × 宽 × 高) ⁵⁾ PH2-10W, PH2-20W-SP (0.4 mJ, 1 mJ)	730 × 419 × 230 mm
配备谐波发生器的激光器头(长 × 宽 × 高) ⁵⁾ PH2-20W-SP (2 mJ), PH2-4mJ, PH2-UP	827 × 492 × 250 mm	827 × 492 × 250 mm	827 × 492 × 250 mm	827 × 492 × 250 mm
配备谐波发生器的激光器头(长 × 宽 × 高) ⁵⁾ PH2-20W-SP (2 mJ), PH2-4mJ, PH2-UP	827 × 492 × 250 mm


型号	2H (-HE)	2H-3H (-HE)	2H-4H (-HE)	4H-5H

取决于泵浦激光型号。
最大输出功率：20-1000 μJ 泵能量时为 2 W，1000-4000 μJ 泵能量时为 1 W。
最大输出功率 1 W。
最大输出功率 150 mW。
尺寸因激光器的型号和配置而有一定区别，详情请咨询 sales@lightcon.com。

性能

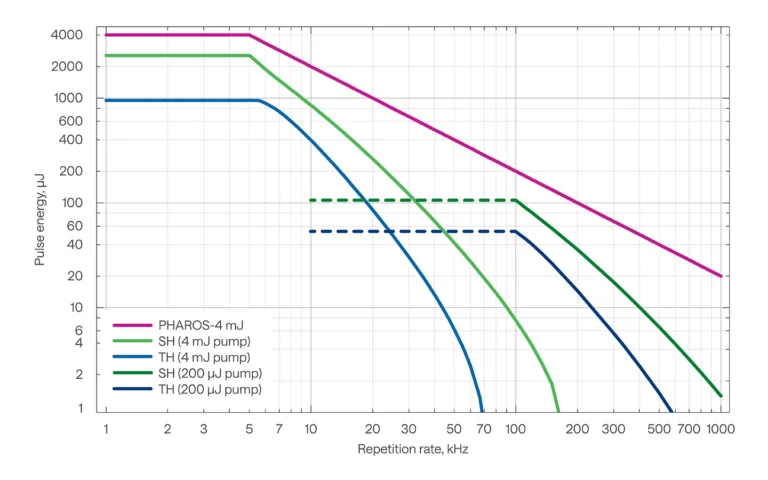

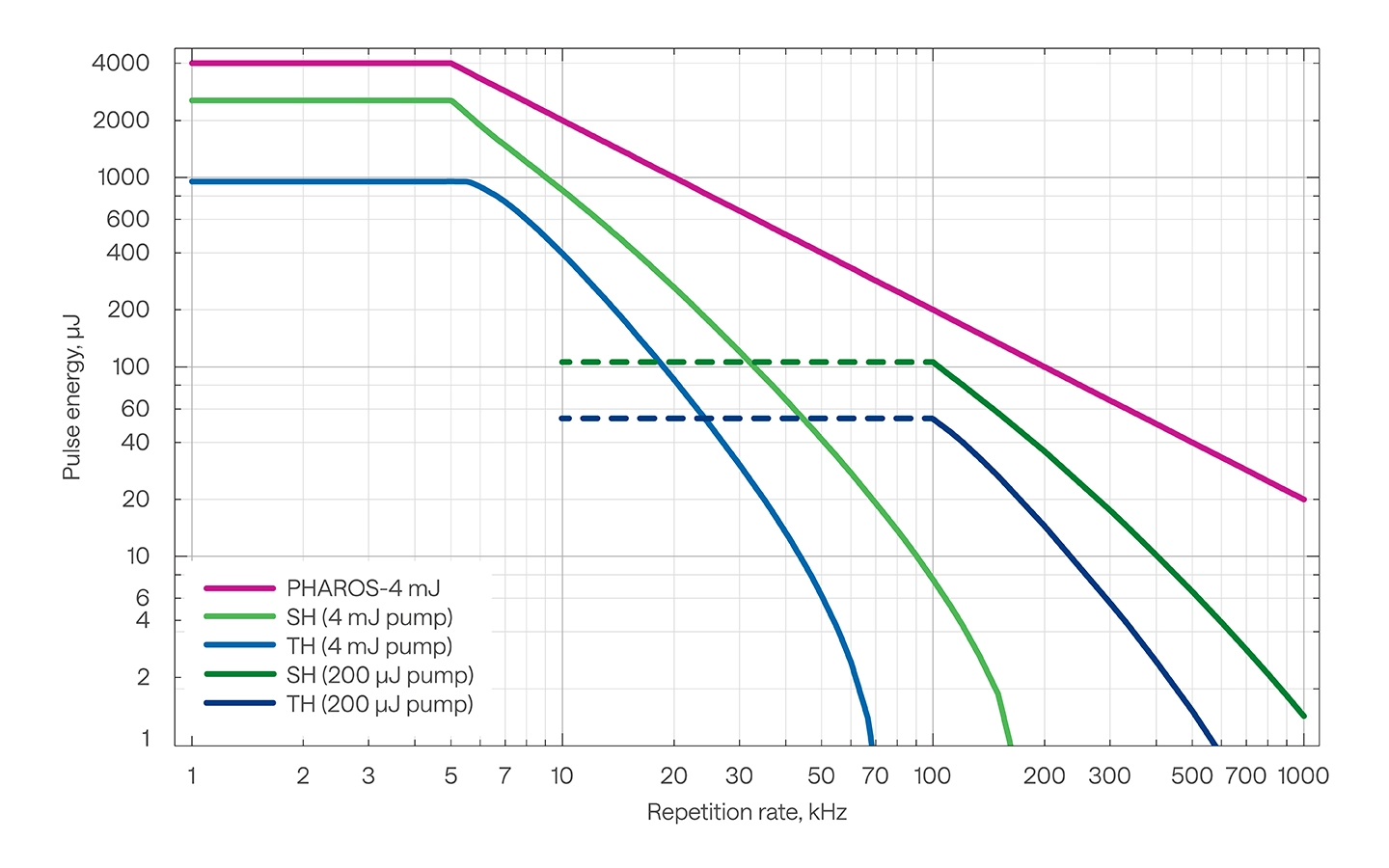

配有 HG 的 PHAROS 单脉冲能量 VS 重复频率

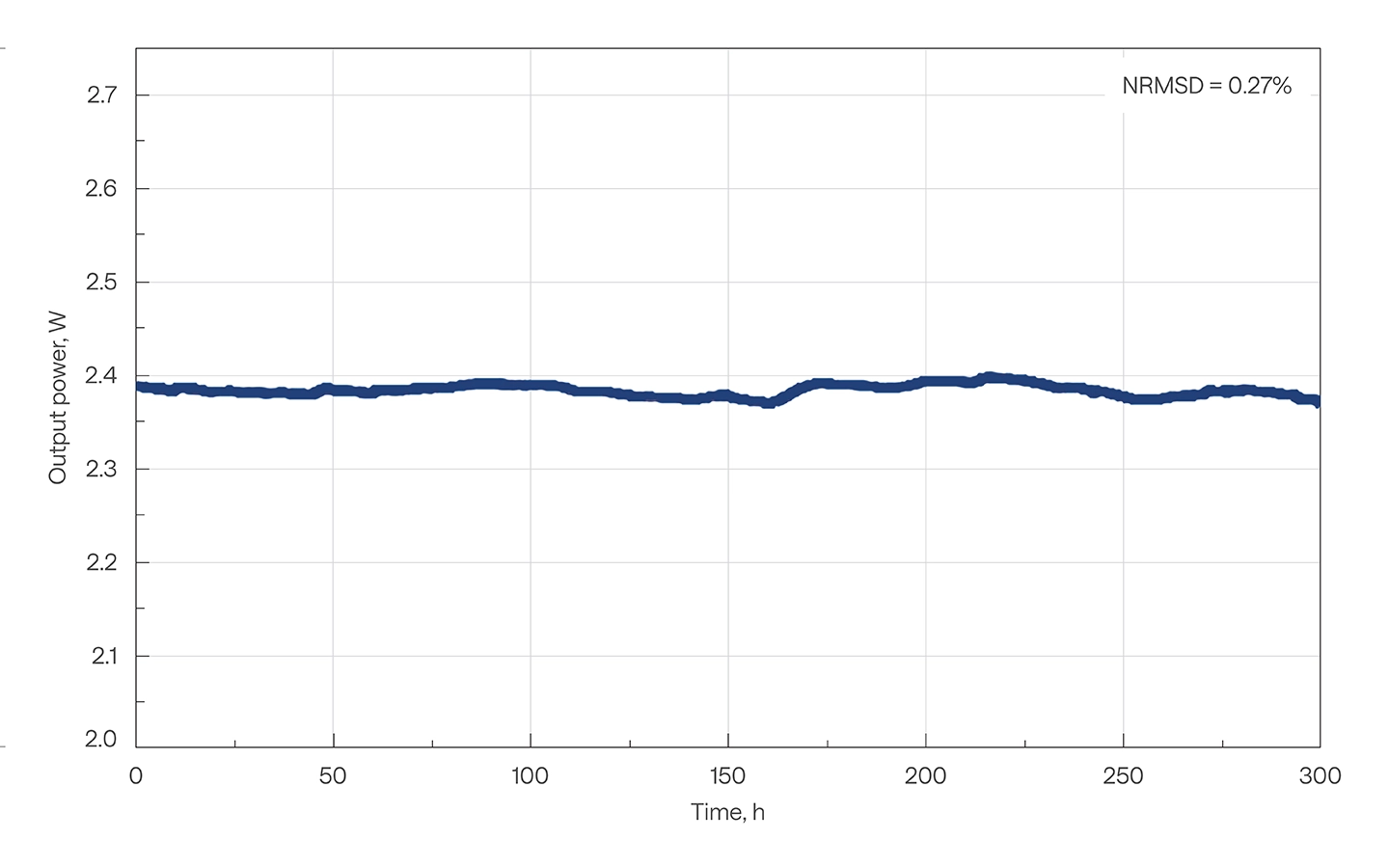

PHAROS 3H 输出功率稳定性

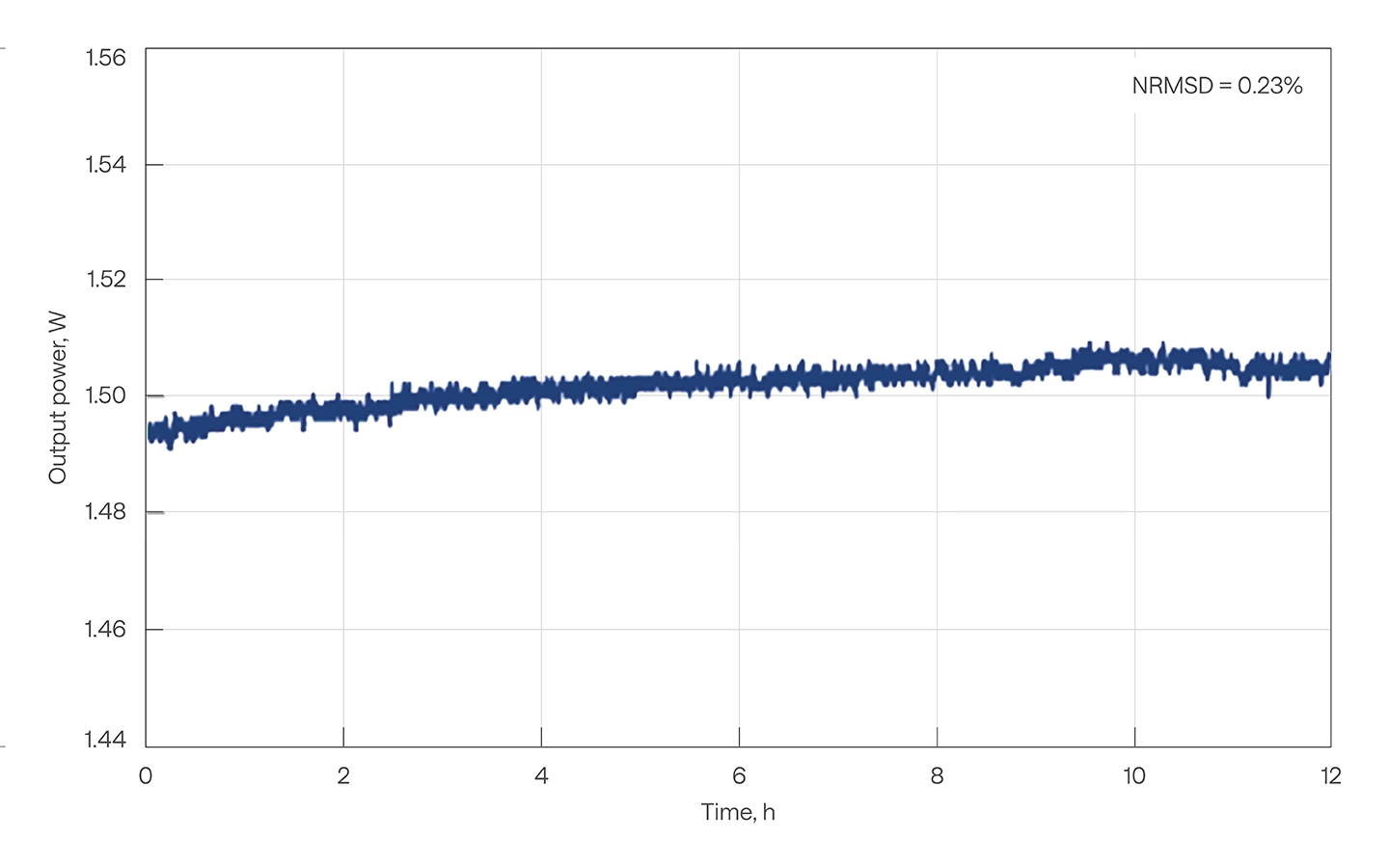

PHAROS 4H 输出功率稳定性

轮廓图

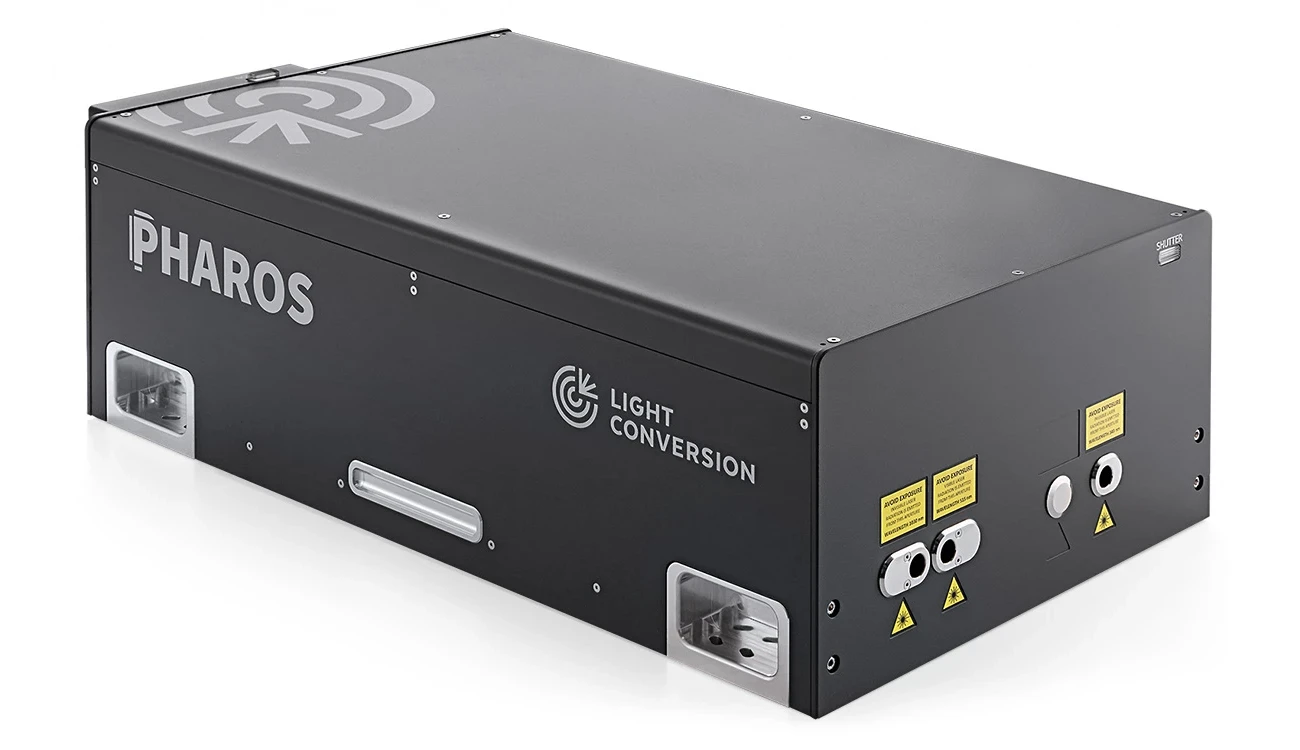

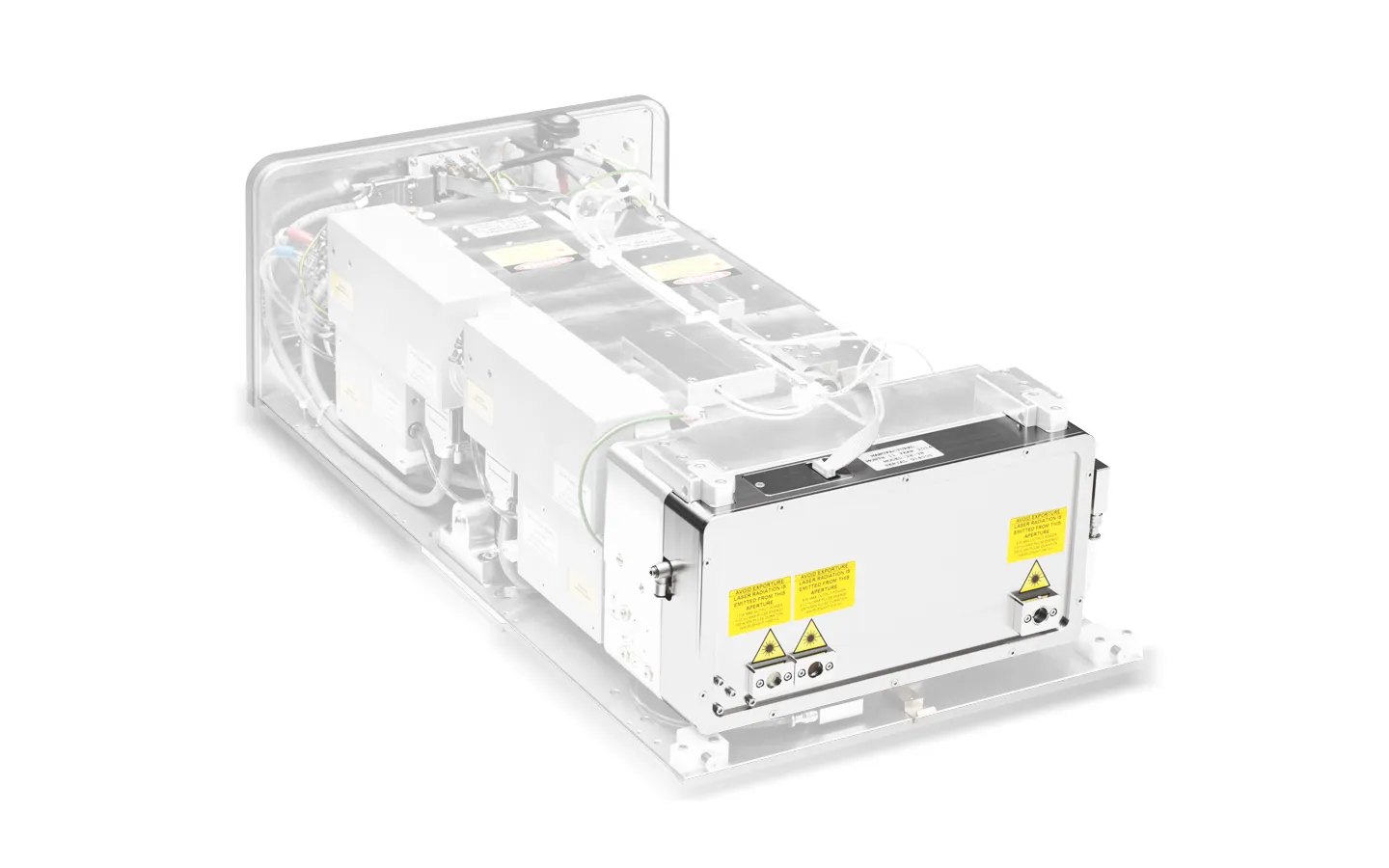

PHAROS-PH2 飞秒激光器正面

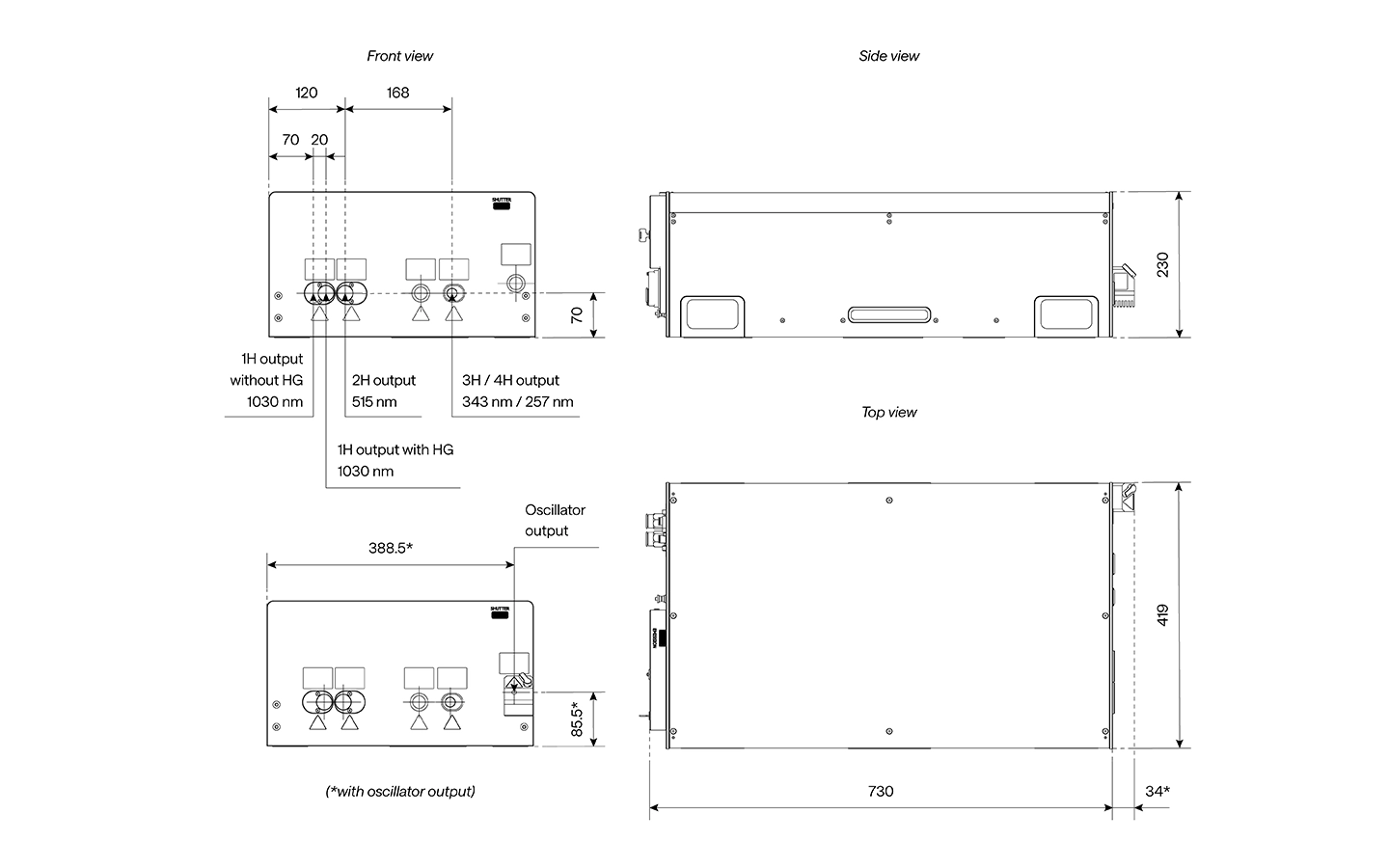

PHAROS-PH2-10W 或 -20W-SP 配备 FEC，BiBurst 选项，谐波发生器的轮廓图。 — PHAROS-PH2-10W 或 -20W-SP 配备 FEC，BiBurst 选项，谐波发生器的轮廓图

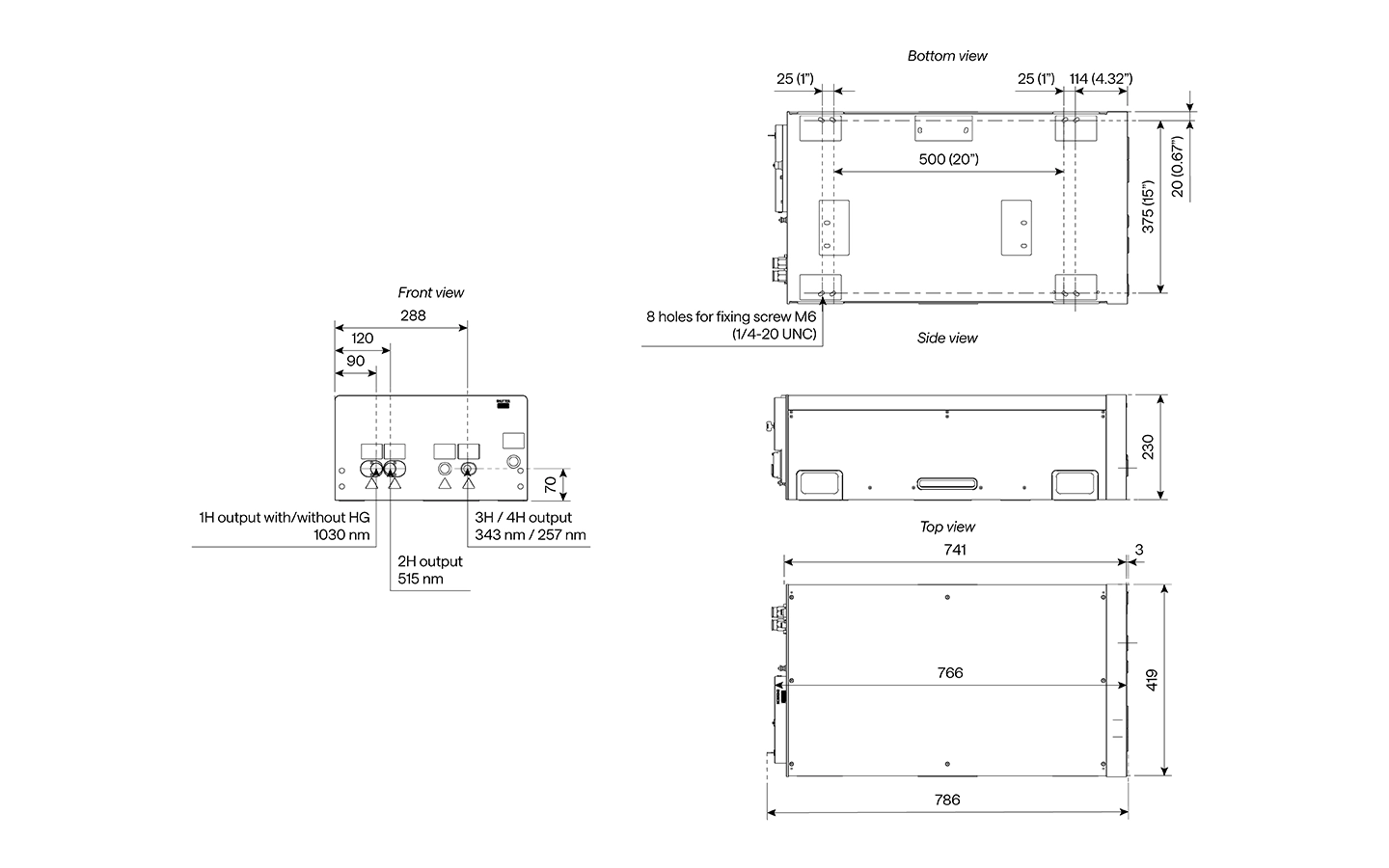

PHAROS-PH2-10W 或 - 20W-SP 配备 BiBurst 选项及谐波发生器，或 PHAROS-PH2-UP 未配备谐波发生器的轮 — PHAROS-PH2-10W 或 – 20W-SP 配备 BiBurst 选项及谐波发生器，或 PHAROS-PH2-UP 未配备谐波发生器的轮

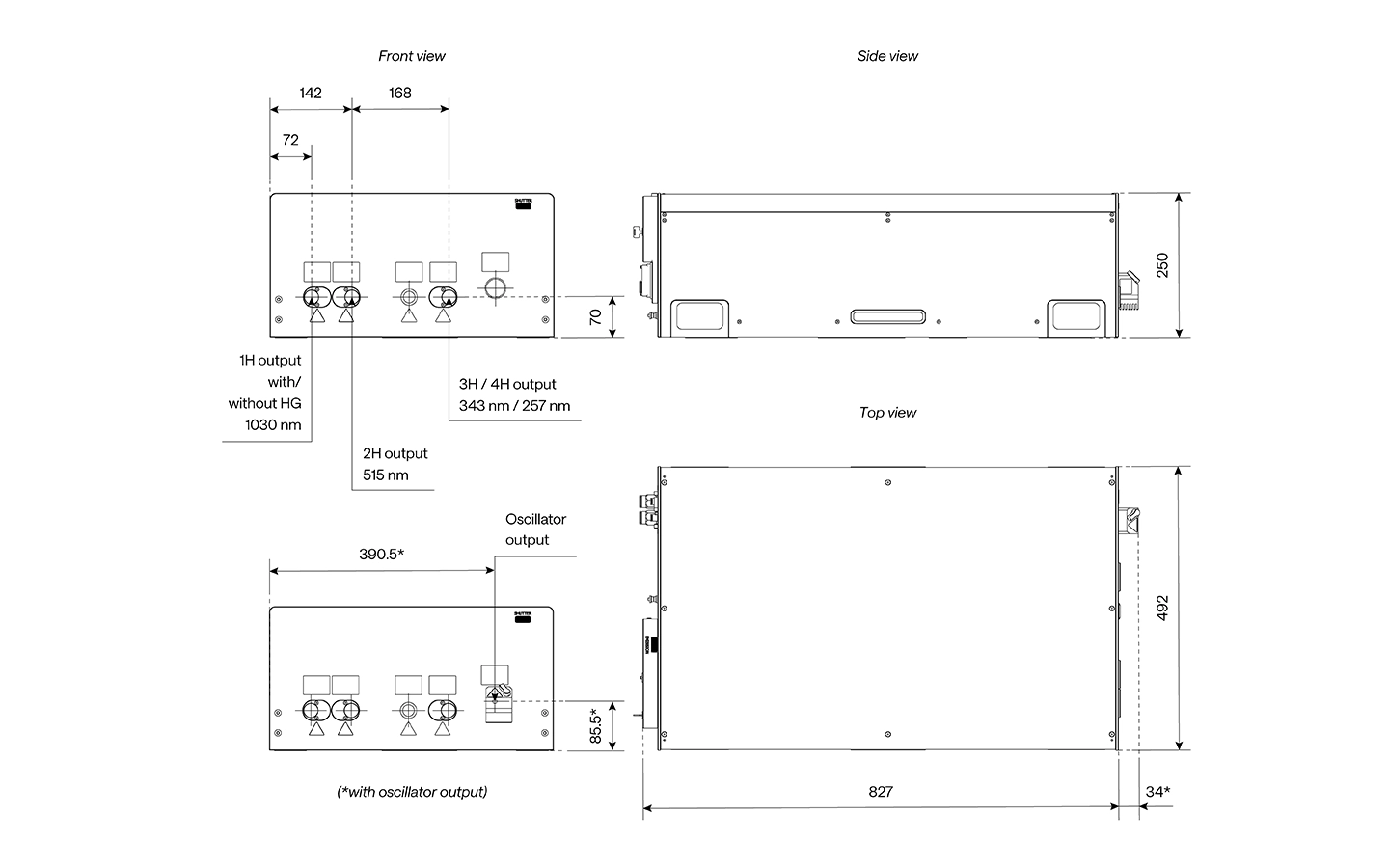

带有 - HE 谐波发生器的 PHAROS-PH2-10W或 PHAROS-PH2-4mJ 的轮廓图。 — 带有 – HE 谐波发生器的 PHAROS-PH2-10W或 PHAROS-PH2-4mJ 的轮廓图
