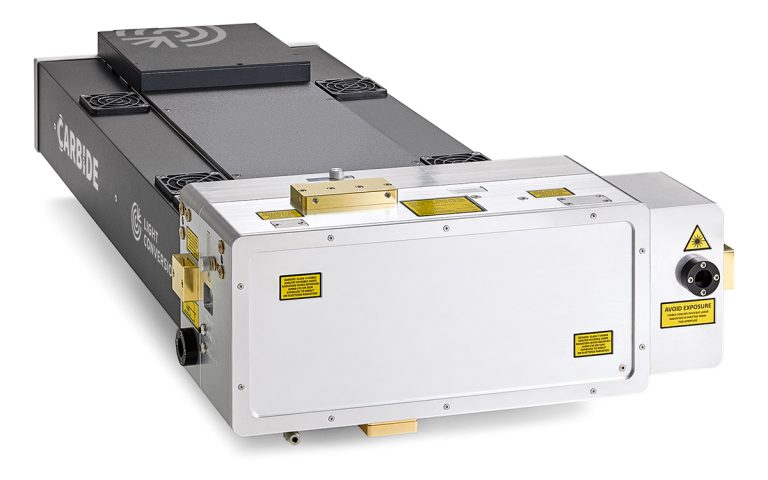

工业级光学参量放大器 I-OPA 系列开启了波长可调谐飞秒光源在简便性与可靠性方面的新纪元。凭借数十年在光学参量放大器领域积累的专业经验,I-OPA 将波长可调谐性与坚固的工业级设计融为一体。
I-OPA 可无缝集成到 CARBIDE 或 PHAROS 激光器中,其耐用性使其具备可与工业级谐波发生器相媲美的稳定性。它的密封式设计不仅确保了机械稳定性,还能消除空气湍流的影响,从而最大限度地减少能量波动,保障长期稳定运行。
这款可调谐 I-OPA 拥有宽广的调谐范围,主要适用于光谱学和显微镜领域的应用:
- I-OPA-HP 经过优化,可与 HARPIA 光谱系统耦合,用作超快泵探光谱的泵束源。
- I-OPA-F 专为多光子显微镜而定制。
- I-OPA-ONE 专为红外光谱和其他需要高能量近红外脉冲的应用而设计。
所有型号还支持微加工和其他各种工业应用。
对于需要单一波长的应用,固定波长 I-OPA 可提供经济可靠的解决方案。
规格参数
型号 | I‑OPA‑HP | I‑OPA‑F | I‑OPA‑ONE |
---|---|---|---|
输出特性 | |||
配置 | ORPHEUS | ORPHEUS‑F | ORPHEUS‑ONE |
泵浦功率 | Up to 40 W | Up to 40 W | Up to 40 W |
泵浦功率 | Up to 40 W | ||
泵浦单脉冲能量 | 20 – 400 µJ | 20 – 400 µJ | 20 – 400 µJ |
泵浦单脉冲能量 | 20 – 400 µJ | ||
重复频率 | Up to 2 MHz | Up to 2 MHz | Up to 2 MHz |
重复频率 | Up to 2 MHz | ||
可调范围 1) | 640 – 1010 nm (信号光) 1050 – 2600 nm (闲频光) | 650 – 920 nm (信号光) 1200 – 2500 nm (闲频光) | 1350 – 2000 nm (信号光) 2100 – 4500 nm (闲频光) |
转换效率 (40 – 400 μJ 泵浦光; 高达 to 1 MHz) | > 7% @ 700 nm | > 7% @ 700 nm | > 9% @ 1550 nm |
转换效率 (40 – 400 μJ 泵浦光; 高达 to 1 MHz) | > 7% @ 700 nm | > 9% @ 1550 nm | |
转换效率 (20 – 40 μJ 泵浦光; 高达 2 MHz) | > 3.5% @ 700 nm | > 3.5% @ 700 nm | > 6% @ 1550 nm |
转换效率 (20 – 40 μJ 泵浦光; 高达 2 MHz) | > 3.5% @ 700 nm | > 6% @ 1550 nm | |
光谱带宽 2) | 80 – 220 cm‑1 @ 700 – 960 nm | 200 – 1000 cm‑1 @ 650 – 920 nm 150 – 1000 cm‑1 @ 1200 – 2000 nm | 60 – 150 cm‑1 @ 1450 – 2000 nm |
脉宽 2) 3) | 120 – 250 fs | < 55 fs @ 800 – 920 nm < 70 fs @ 650 – 800 nm < 100 fs @ 1200 – 2000 nm | 100 – 300 fs |
长期功率稳定性 (8小时) 4) | < 1% @ 800 nm | < 1% @ 800 nm | < 1% @ 1550 nm |
长期功率稳定性 (8小时) 4) | < 1% @ 800 nm | < 1% @ 1550 nm | |
单脉冲能量稳定性 (1分钟) 4) | < 1% @ 800 nm | < 1% @ 800 nm | < 1% @ 1550 nm |
单脉冲能量稳定性 (1分钟) 4) | < 1% @ 800 nm | < 1% @ 1550 nm | |
波长扩展选项 | 320 – 505 nm (SHS) 5) 525 – 640 nm (SHI) 5) | 联系 sales@lightcon.com | 4500 – 10000 nm (DFG) |
脉冲压缩选项 2) | – | SCMP (信号光脉宽压缩器) ICMP (闲频光脉宽压缩器) GDD-CMP (带 GDD 控制的压缩器) | – |
泵浦激光器要求 | |||
所需泵浦激光器 | CARBIDE 或 PHAROS | CARBIDE 或 PHAROS | CARBIDE 或 PHAROS |
所需泵浦激光器 | CARBIDE 或 PHAROS | ||
中心波长 | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
中心波长 | 1030 ± 10 nm | ||
最高泵浦功率 | 40 W | 40 W | 40 W |
最高泵浦功率 | 40 W | ||
最大重复频率 | Up to 2 MHz | Up to 2 MHz | Up to 2 MHz |
最大重复频率 | Up to 2 MHz | ||
泵浦单脉冲能量 | 20 – 400 µJ | 20 – 400 µJ | 20 – 400 µJ |
泵浦单脉冲能量 | 20 – 400 µJ | ||
脉宽 | 180 – 300 fs | 180 – 300 fs | 180 – 300 fs |
脉宽 | 180 – 300 fs | ||
环境和使用要求 | |||
工作温度 6) | 19 – 25 ºC (建议使用空调) | 19 – 25 ºC (建议使用空调) | 19 – 25 ºC (建议使用空调) |
工作温度 6) | 19 – 25 ºC (建议使用空调) | ||
相对湿度 6) | 20 – 70% (非冷凝) | 20 – 70% (非冷凝) | 20 – 70% (非冷凝) |
相对湿度 6) | 20 – 70% (非冷凝) | ||
电气要求 | – 7) | – 7) | – 7) |
电气要求 | – 7) |
型号 | I‑OPA‑HP | I‑OPA‑F | I‑OPA‑ONE |
---|
- 在固定波长(FW)情况下,可从信号光或闲频光范围中选择单一波长。信号光可能对应一个可获取的闲频光配对波长,反之亦然。
- I-OPA-F 宽带脉冲由外置模块压缩。压缩前的典型脉冲持续时间:120 – 250 fs,压缩后:25 – 70 fs @ 650 – 920 nm, 40 – 100 fs @ 1200 – 2000 nm。
- 输出脉宽取决于波长和泵浦激光脉宽。
- 表示为 NRMSD (归一化均方根偏差)。
- SH 封装的峰值转换效率为 1.2%,以泵浦功率的百分比表示。
- 规格保证在最大温度变化为±1℃和湿度变化为±10%的情况下有效。
- I-OPA 的电源与泵浦激光器的电源相同。因此,请参考泵浦激光器的电气要求。
性能

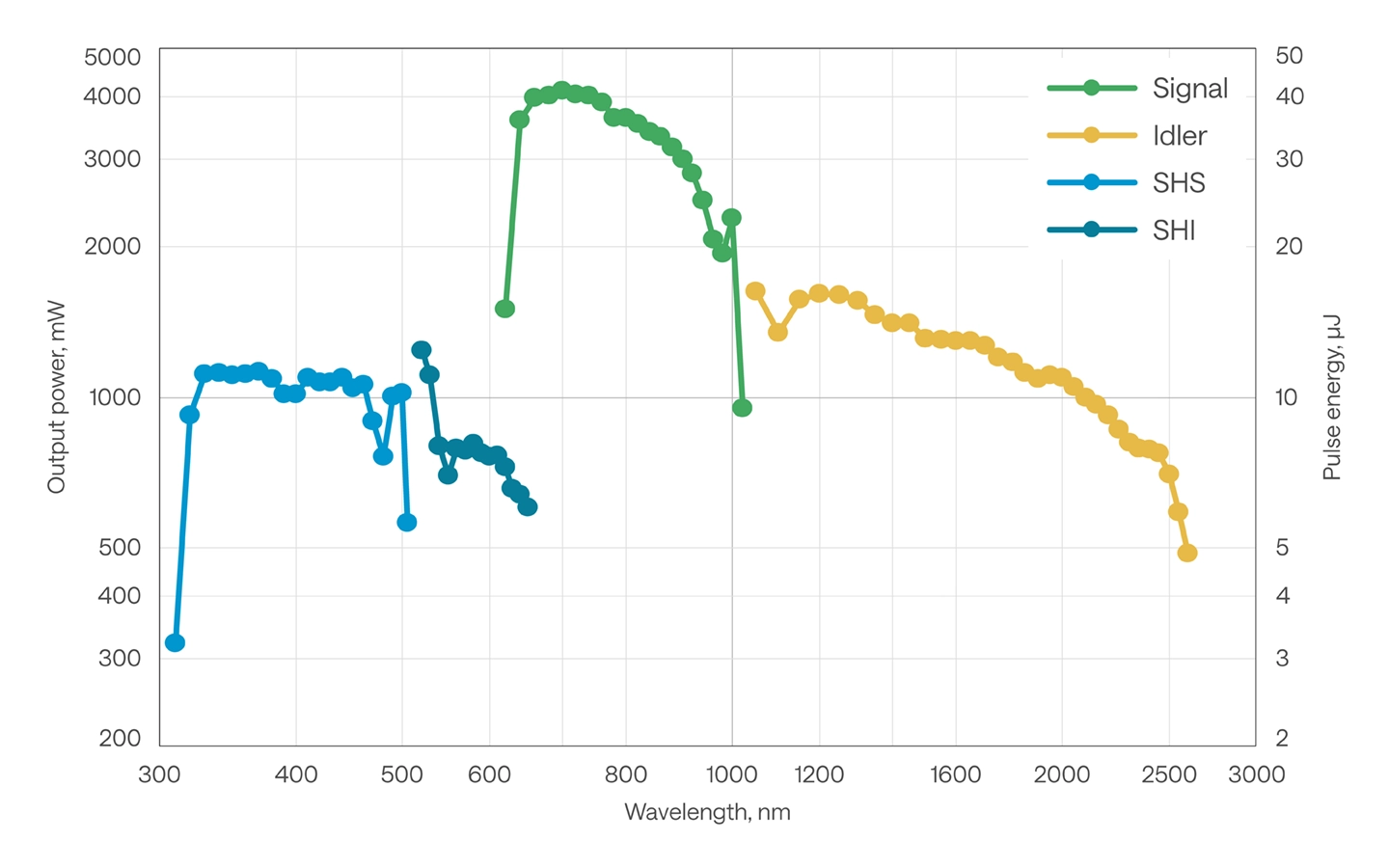

I-OPA-HP 典型调谐曲线
泵浦光:40 W, 400 µJ, 100 kHz

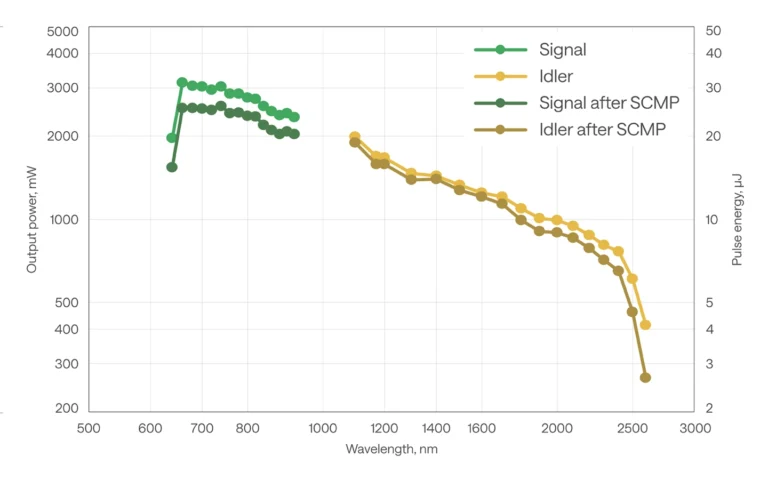

I-OPA-F 典型调谐曲线
泵浦光:40 W, 400 µJ, 100 kHz

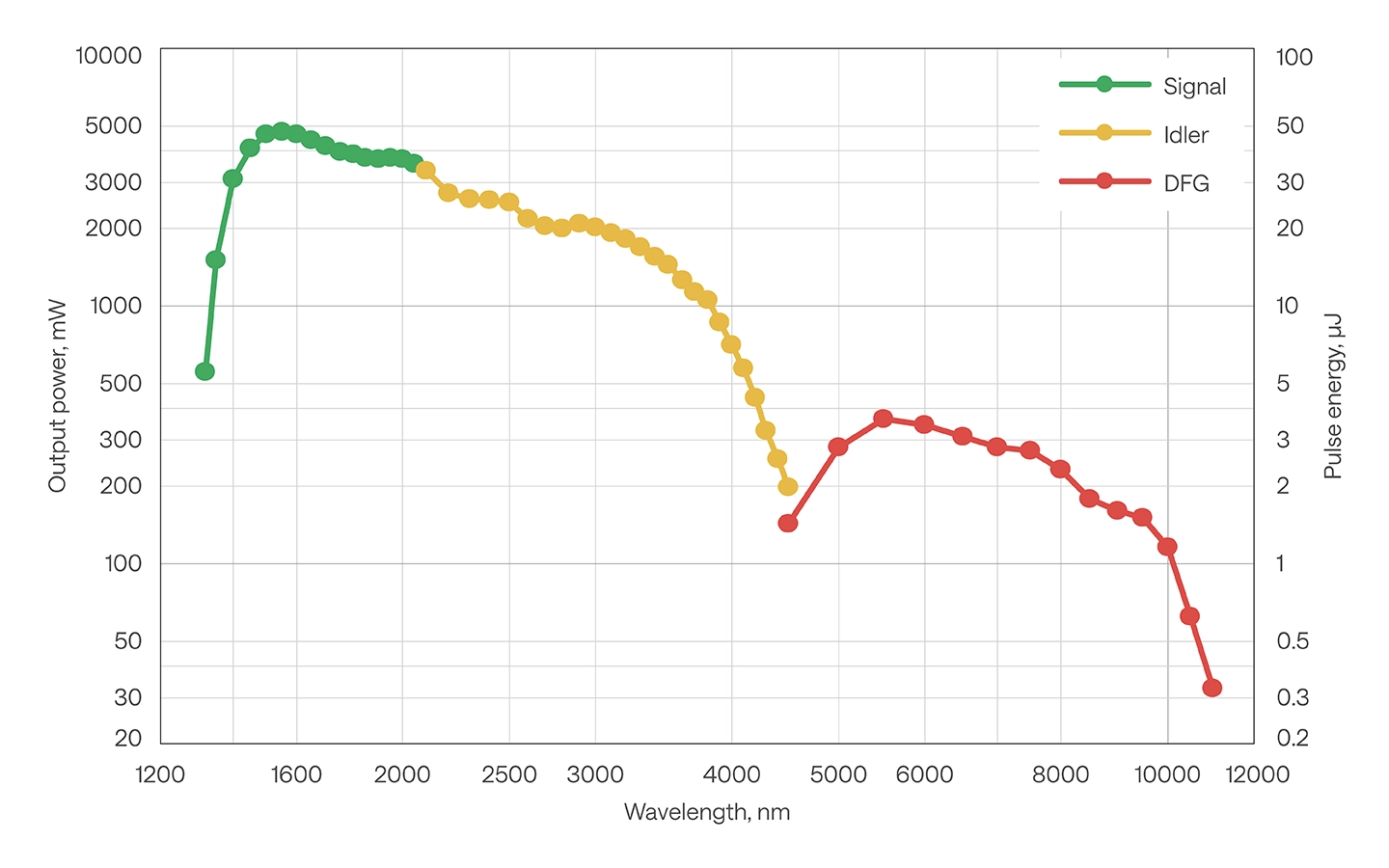

I-OPA-ONE 典型调谐曲线
泵浦光:40 W, 400 µJ, 100 kHz
如需定制调谐曲线,请访问 Optics ToolBox.

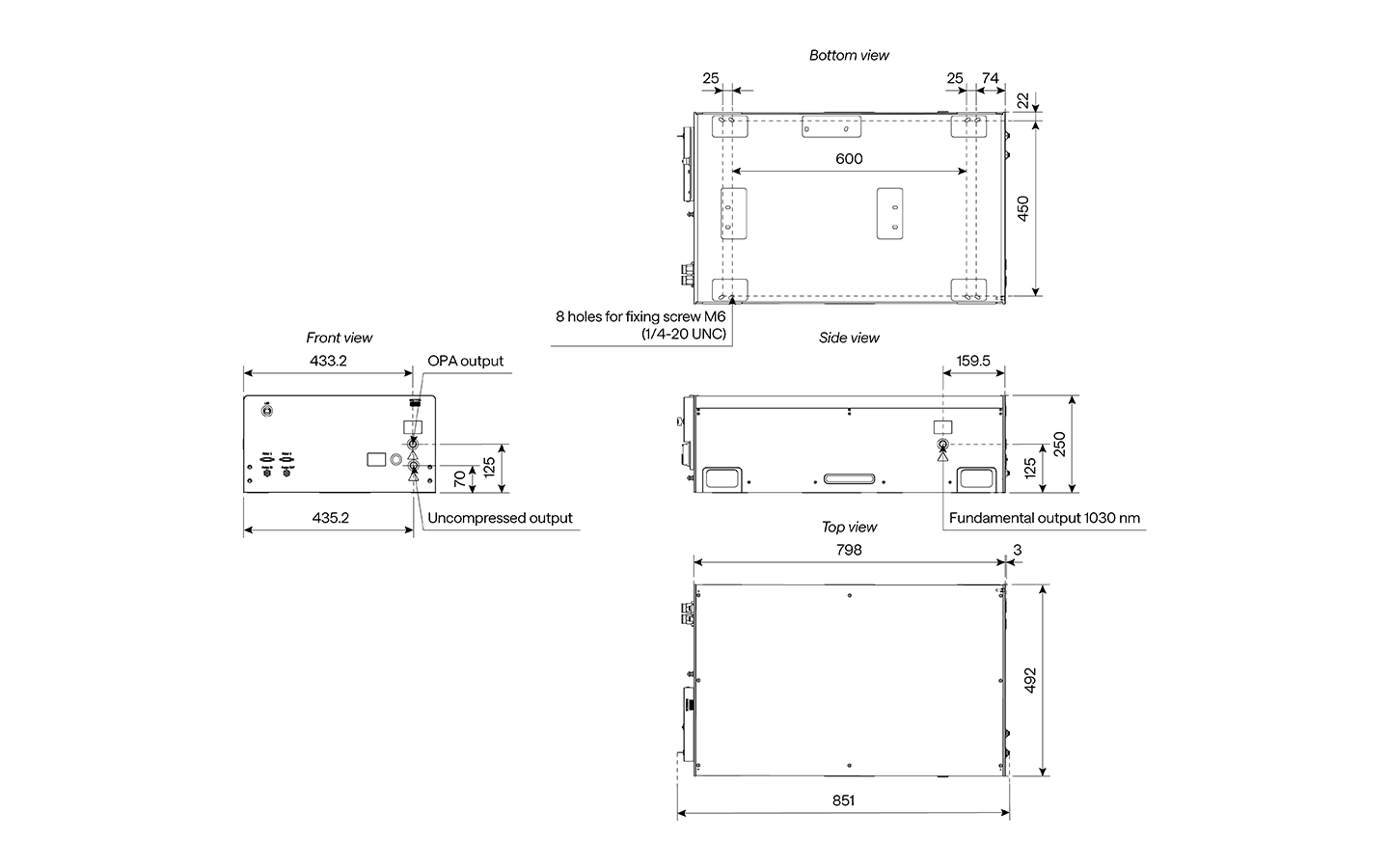

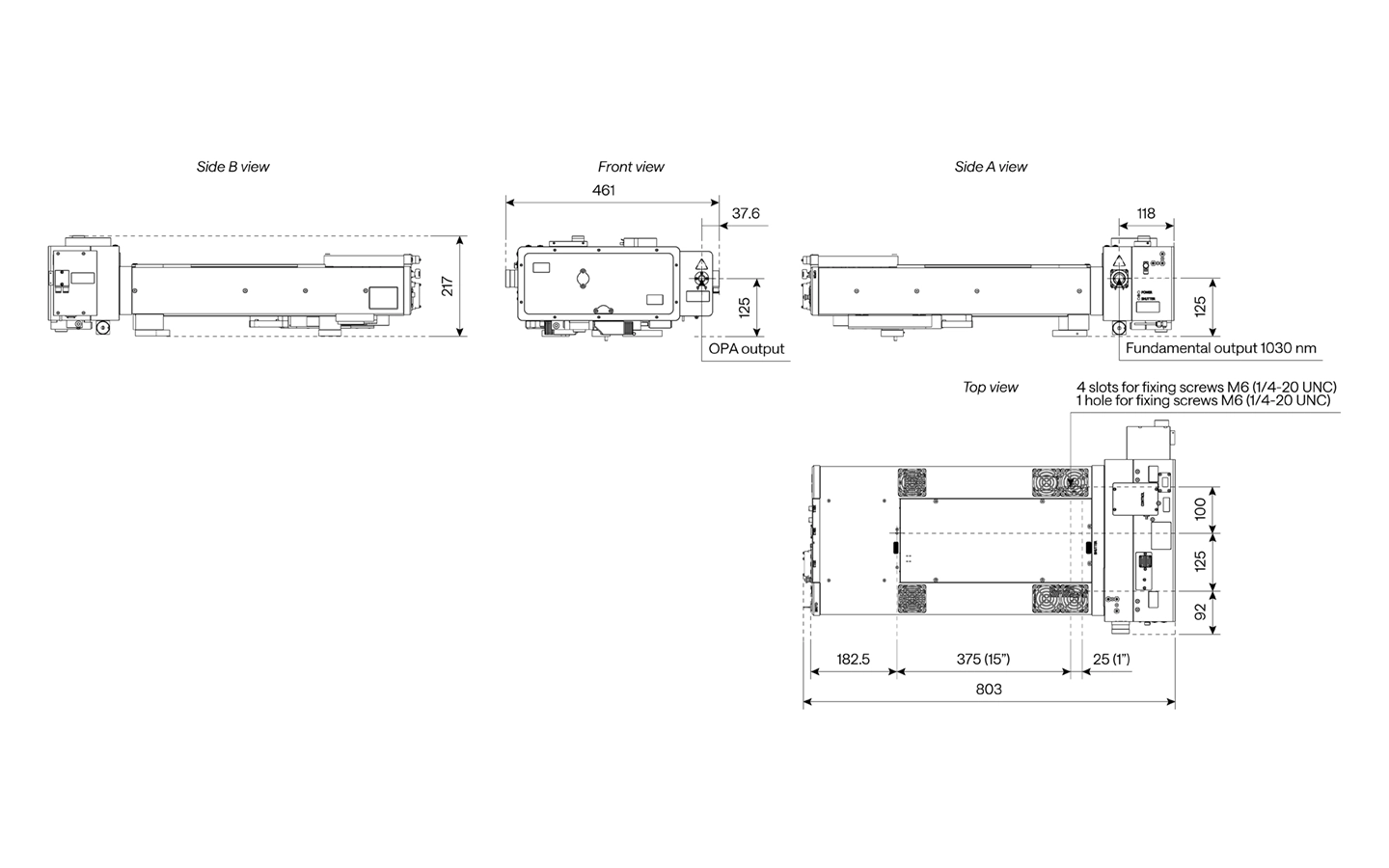

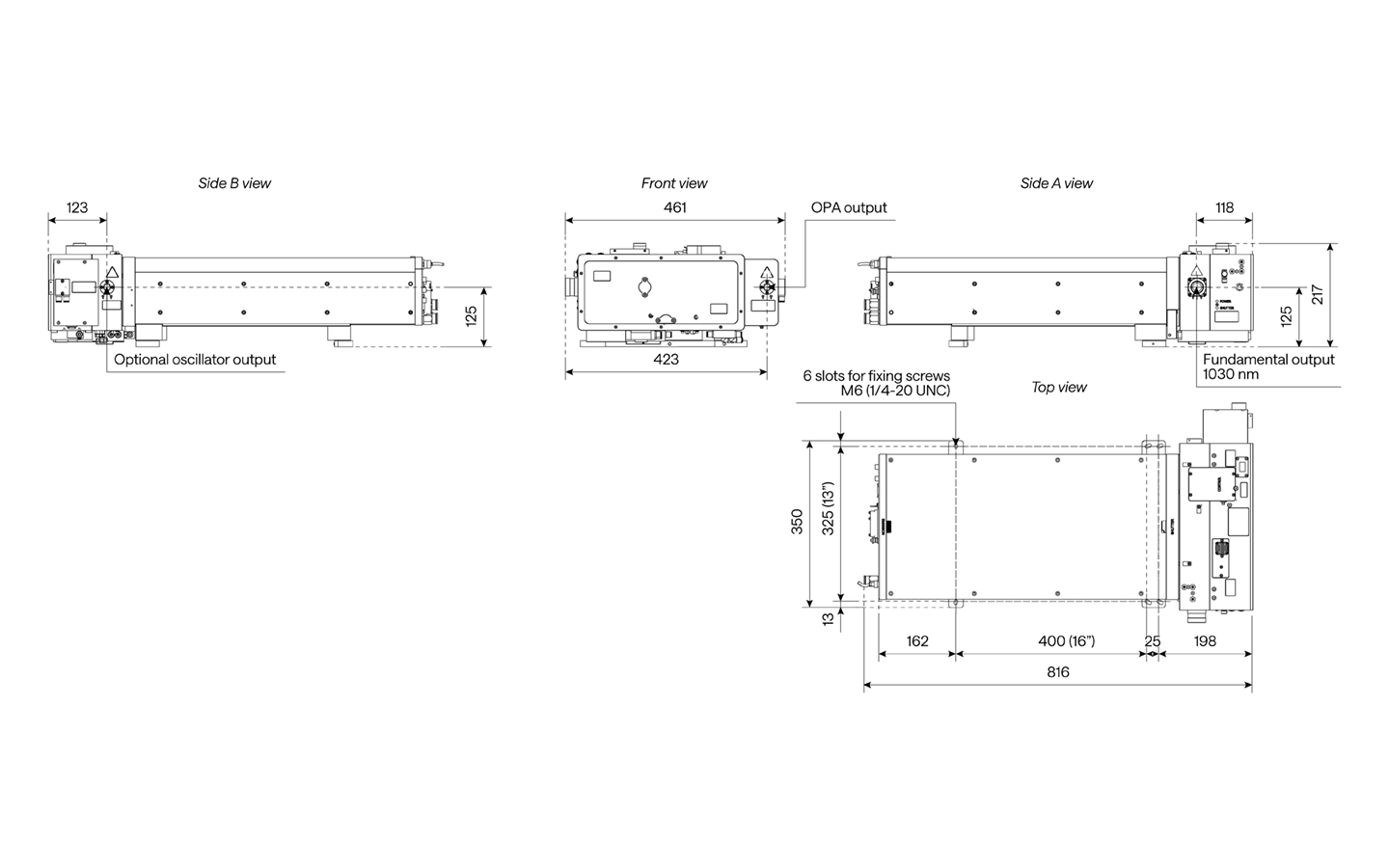

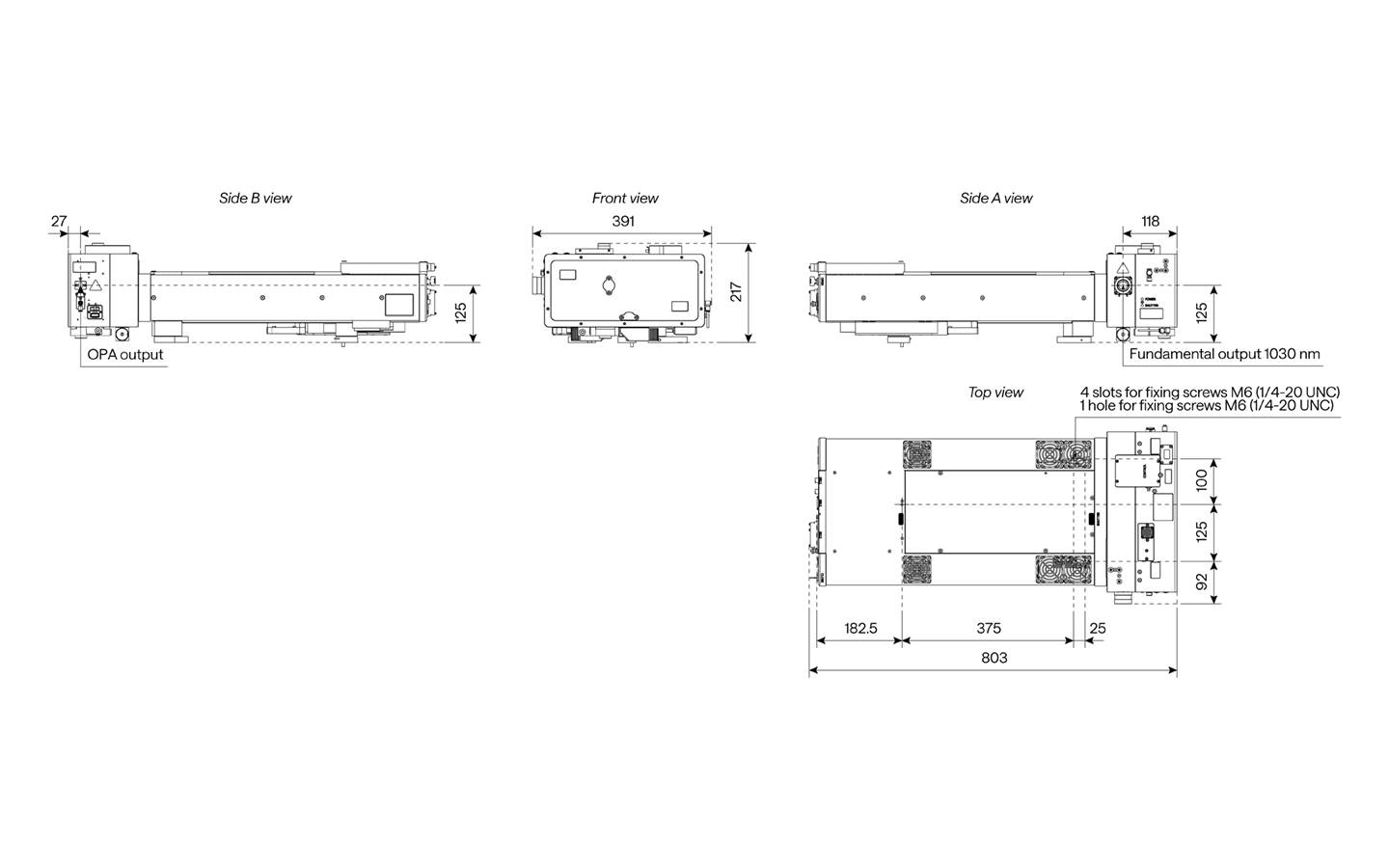

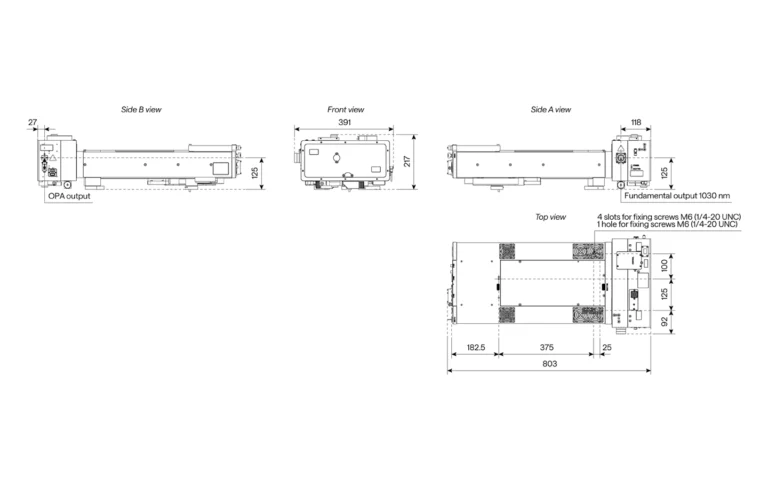

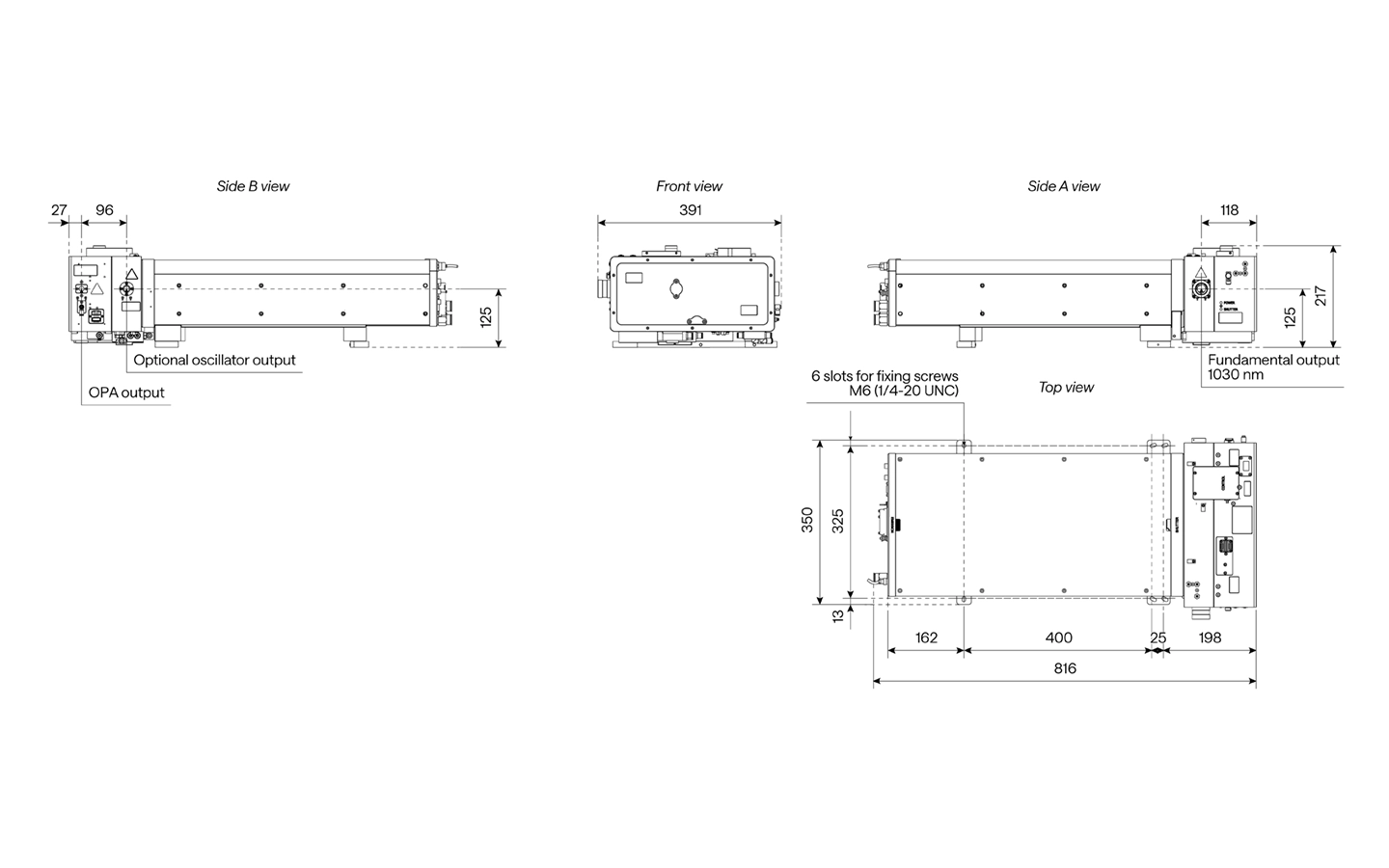

轮廓图

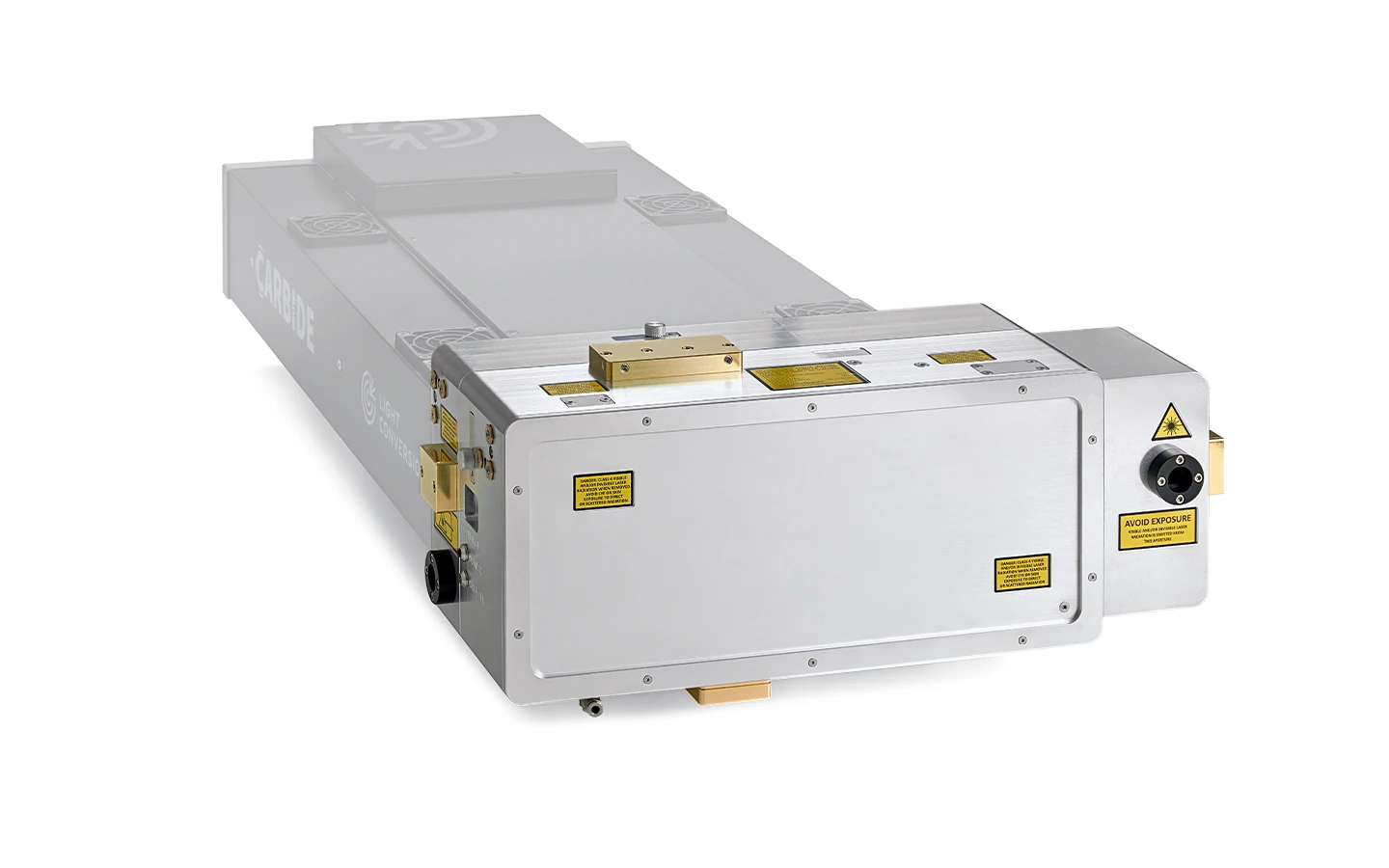

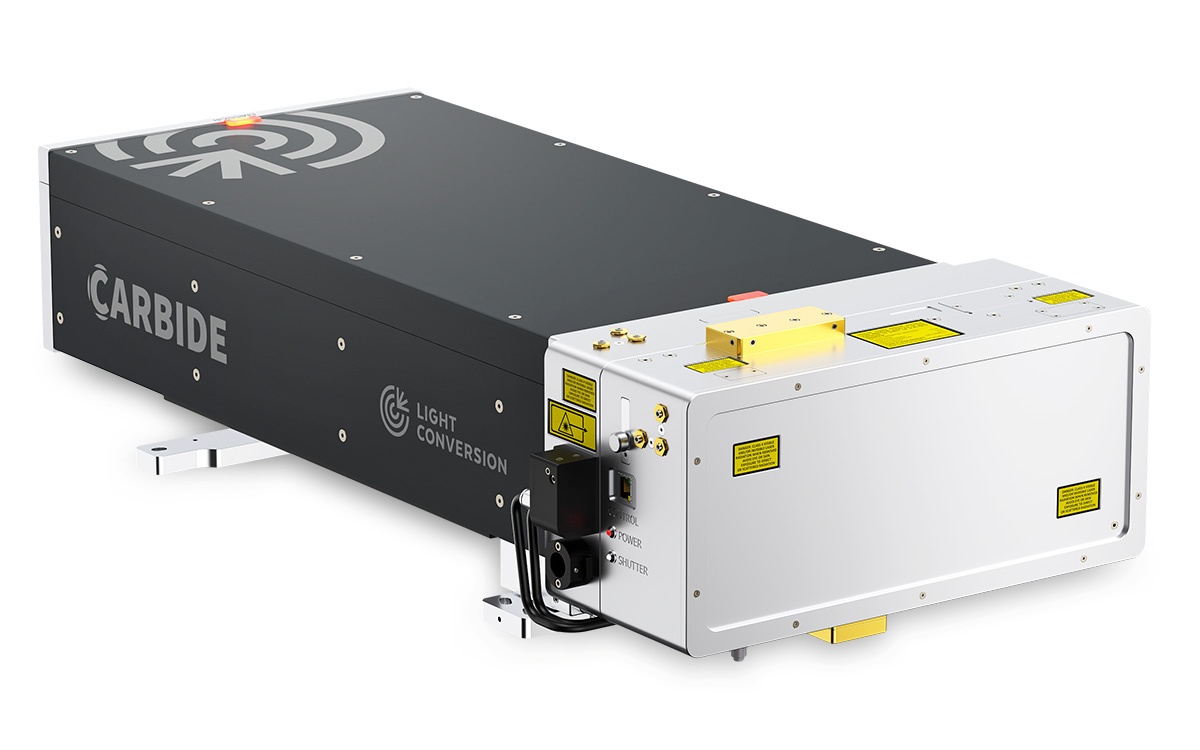

I-OPA 模块连接到 CARBIDE 机体上
