ORPHEUS-F 宽带宽混合光学参量放大器

宽带宽混合光学参量放大器

结合共线和非共线 OPA 的最佳特性
近红外（NIR）波段的超短脉冲，波长范围为650–900 nm和1200–2500 nm
单脉冲 – 2 MHz 重复频率
脉宽 < 100 fs
可调光谱带宽
波长调谐无间隙的长脉冲模式

下载数据表

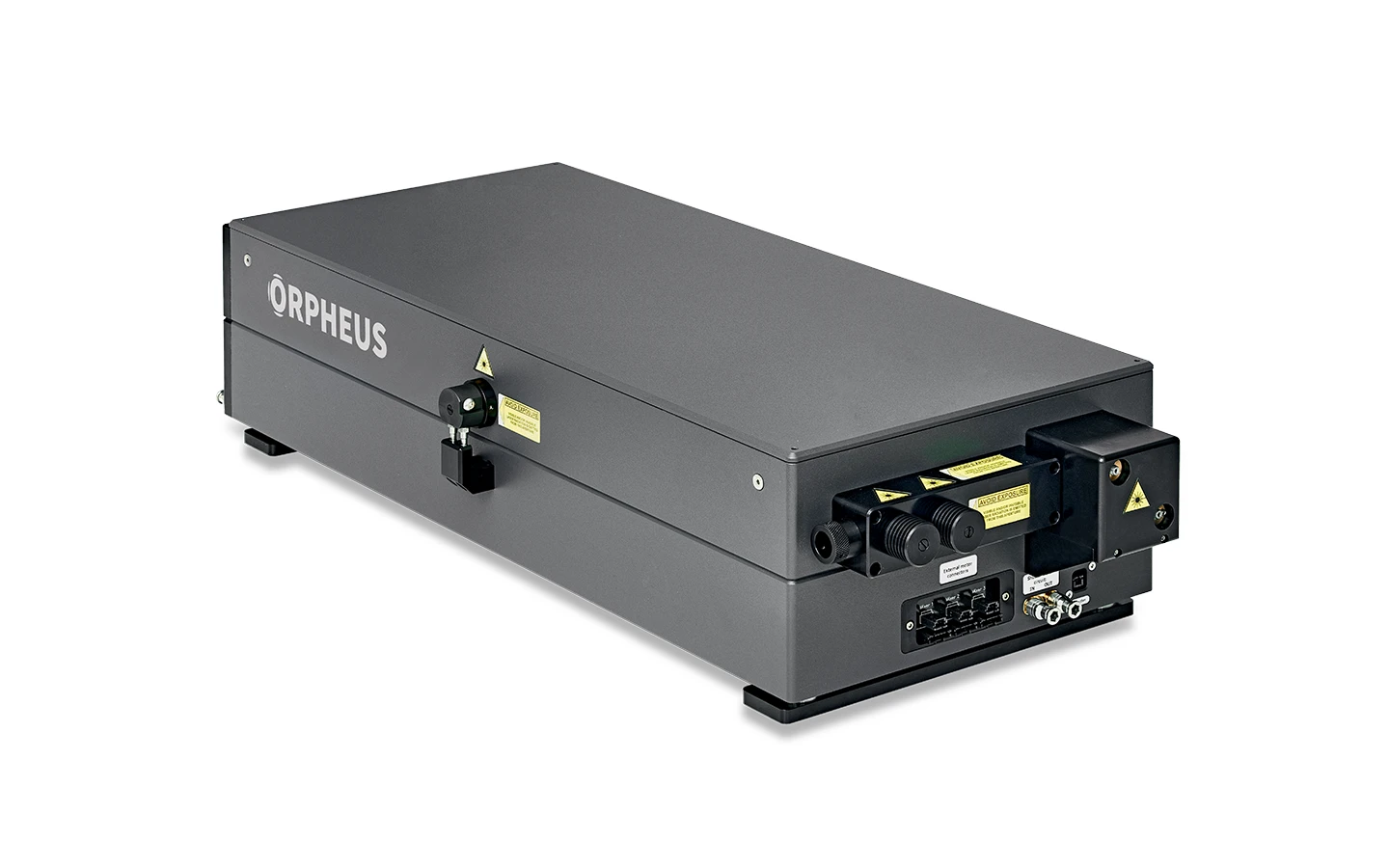

ORPHEUS-F 是一种混合型光学参量放大器（OPA），结合了非共线光学参量放大器（NOPA）的短脉冲持续时间与共线光学参量放大器的宽调谐范围。

信号脉冲可在 650–900 nm 范围内调谐，并可通过简单的棱镜式压缩器将脉冲压缩至 25–70 fs。
闲置脉冲可在 1200–2500 nm 范围内调谐，脉冲持续时间为 40–100 fs。
无间隙调谐：提供长脉冲模式以访问 900–1200 nm 调谐范围。

ORPHEUS-F混合OPA相较于标准ORPHEUS型号可产生显著更短的脉冲，且调谐范围比非共线型ORPHEUS-N更广，因此成为许多科学应用的理想选择。

若需紧凑型单箱解决方案，可考虑采用ORPHEUS-F配置的I-OPA。

规格参数


运行模式	短脉冲模式 ¹⁾	长脉冲模式
主输出 (650 – 900 nm 和 1200 – 2500 nm)

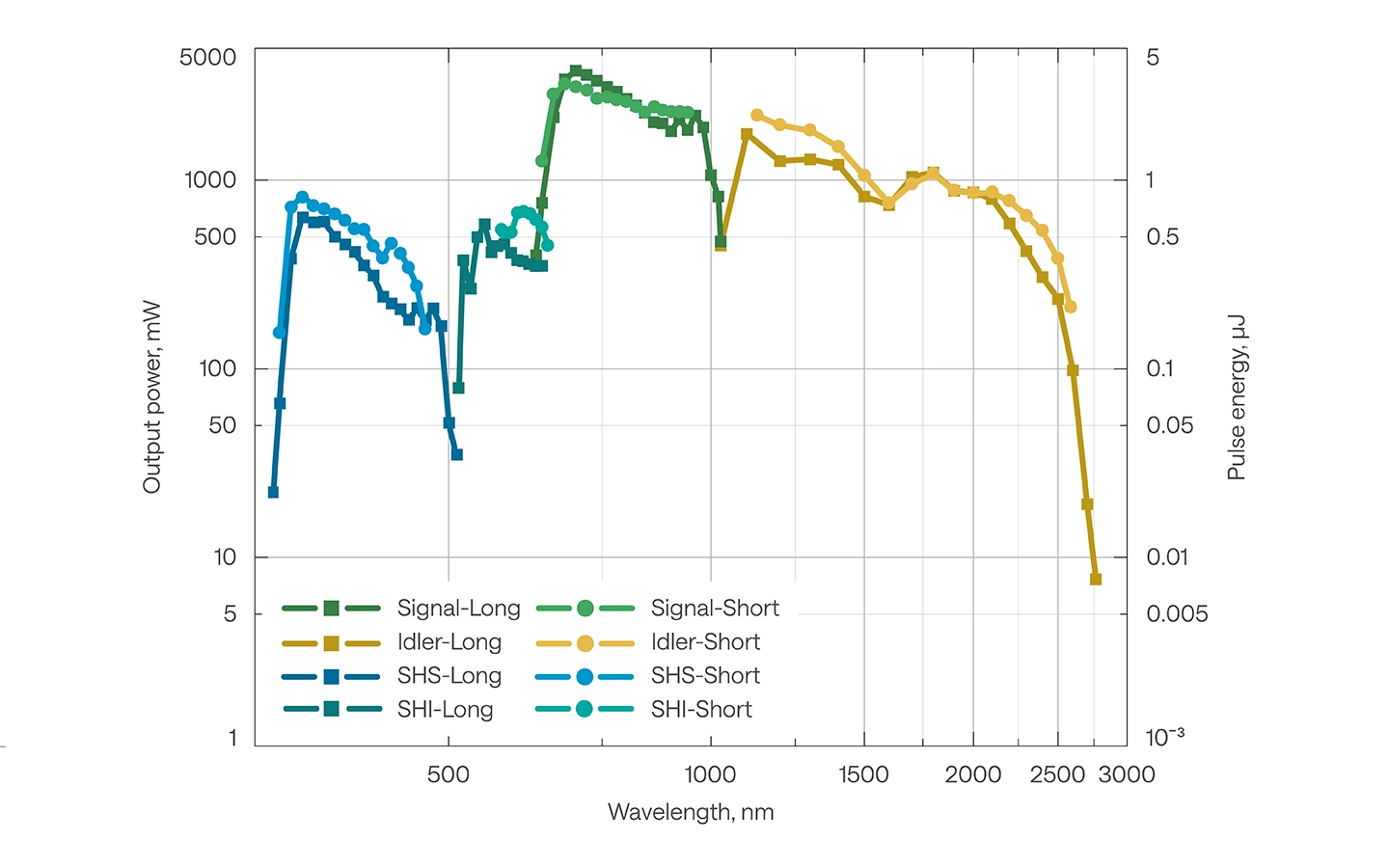

可调范围	650 – 900 nm (信号光) 1200 – 2500 nm (闲频光)	650 – 1010 nm (信号光) 1050 – 2500 nm (闲频光)
最高泵浦功率	80 W	80 W
最高泵浦功率	80 W
泵浦单脉冲能量	10 – 400 µJ	10 – 400 µJ
泵浦单脉冲能量	10 – 400 µJ
转换效率 ²⁾	> 7% @ 700 nm	> 7% @ 700 nm
转换效率 ²⁾	> 7% @ 700 nm
集成 2H (515 nm) 转换效率 ³⁾	> 35 %	> 35 %
集成 2H (515 nm) 转换效率 ³⁾	> 35 %
压缩前的脉宽 ¹⁾	< 290 fs	< 290 fs
压缩前的脉宽 ¹⁾	< 290 fs

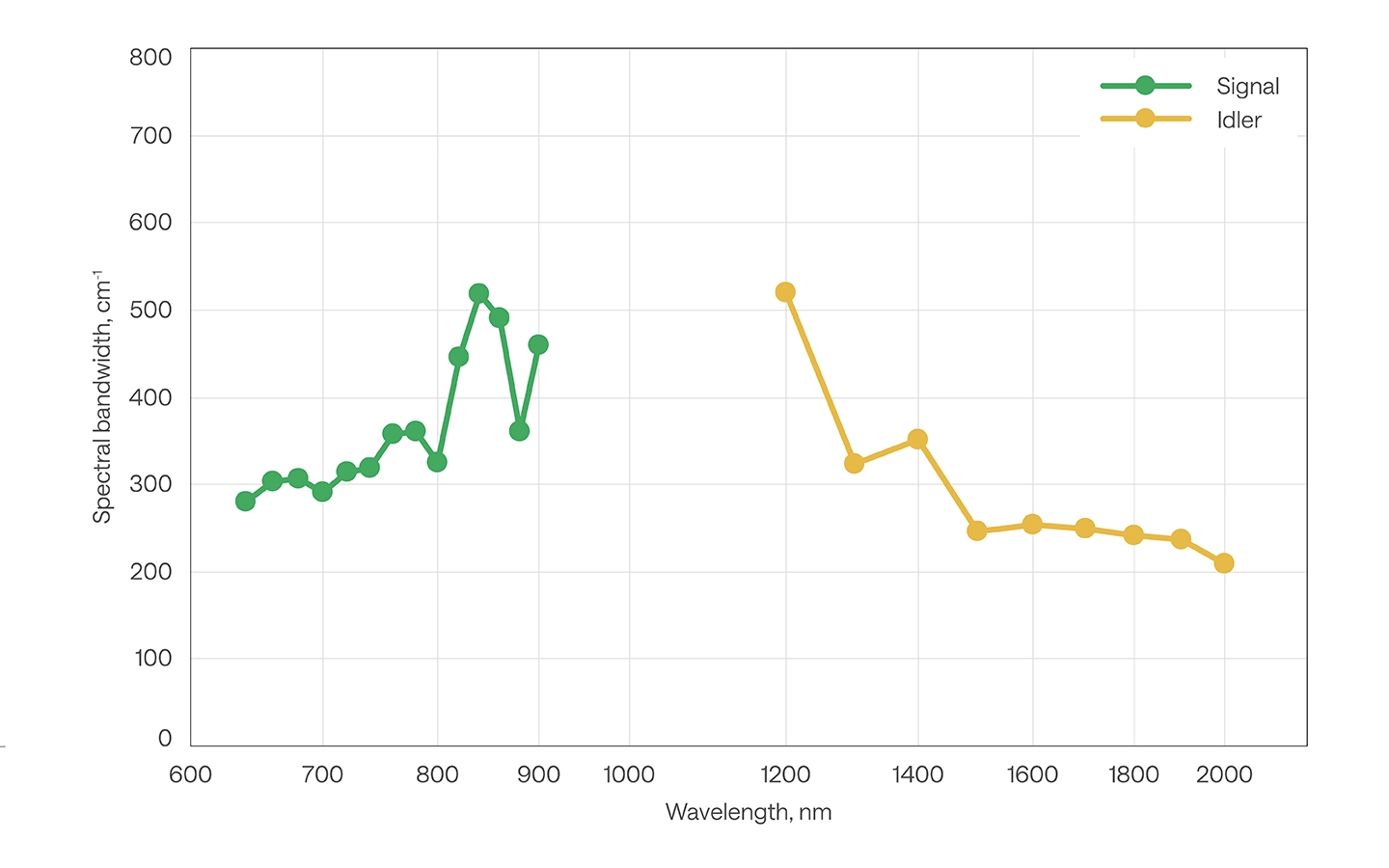

光谱带宽	200 – 750 cm^‑1 @ 650 – 900 nm	60 – 220 cm^‑1 @ 650 – 900 nm

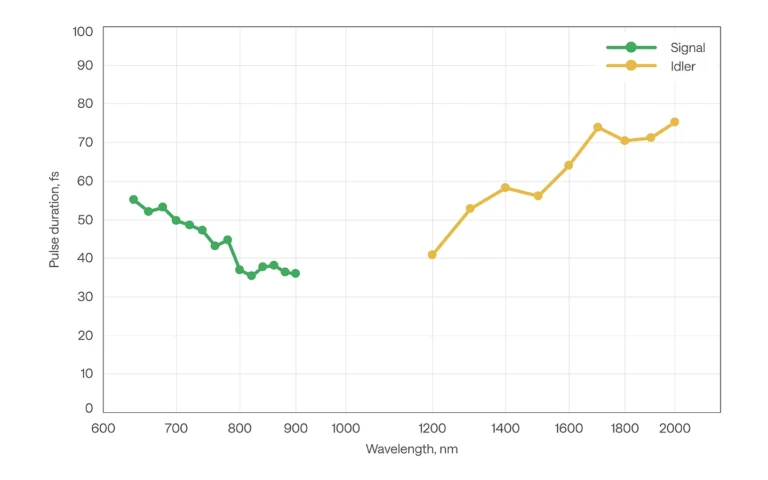

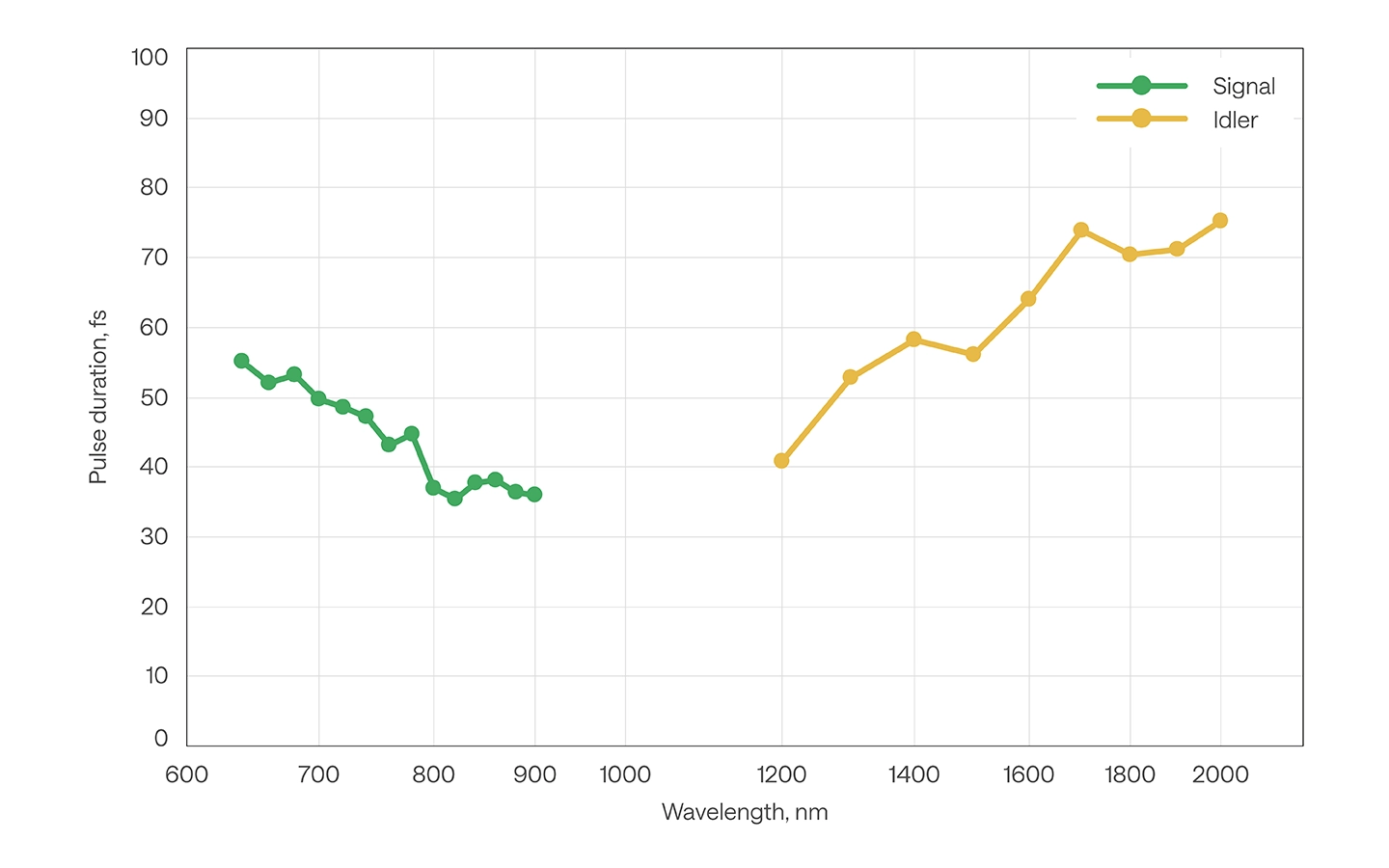

压缩后的脉宽 ¹⁾	< 55 fs @ 800 – 900 nm < 70 fs @ 650 – 800 nm < 100 fs @ 1200 – 2000 nm	n/a
压缩器透射率	65% @ 650 – 900 nm 80% @ 1200 – 2000 nm	n/a
长期功率稳定性 (8小时) ⁴⁾	< 2% @ 800 nm	< 2% @ 800 nm
长期功率稳定性 (8小时) ⁴⁾	< 2% @ 800 nm
单脉冲能量稳定性 (1分钟) ⁴⁾	< 2% @ 800 nm	< 2% @ 800 nm
单脉冲能量稳定性 (1分钟) ⁴⁾	< 2% @ 800 nm
波长扩展选项 (325 – 15000 nm) ⁵⁾
325 – 450 nm (SHS)	> 1%	n/a
325 – 505 nm (SHS)	n/a	> 1%
525 – 650 nm (SHI)	n/a	> 0.5%
600 – 650 nm (SHI)	> 0.5%	n/a
210 – 252 nm (FHS)	n/a	> 0.1%
263 – 325 nm (FHI)	n/a	> 0.1%
2500 – 15000 nm	参见 ORPHEUS-MIR	参见 ORPHEUS-MIR
2500 – 15000 nm	参见 ORPHEUS-MIR
泵浦激光器要求
配置	CARBIDE or PHAROS	CARBIDE or PHAROS
配置	CARBIDE or PHAROS
中心波长	1030 ± 10 nm	1030 ± 10 nm
中心波长	1030 ± 10 nm
最高泵浦功率	80 W	80 W
最高泵浦功率	80 W
重复频率	单脉冲 – 2 MHz	单脉冲 – 2 MHz
重复频率	单脉冲 – 2 MHz
泵浦单脉冲能量	10 – 400 μJ	10 – 400 μJ
泵浦单脉冲能量	10 – 400 μJ
脉宽 ⁶⁾	180 – 500 fs	180 – 500 fs
脉宽 ⁶⁾	180 – 500 fs
环境和使用要求
工作温度 ⁷⁾	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)
工作温度 ⁷⁾	19 – 25 ºC (建议使用空调)
相对湿度 ⁷⁾	20 – 70% (非冷凝)	20 – 70% (非冷凝)
相对湿度 ⁷⁾	20 – 70% (非冷凝)
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 1.4 A; 50 – 60 Hz
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz
额定功率	120 W	120 W
额定功率	120 W
功耗	待机时: 10 W, 波长调谐过程中的最大值: 100 W	待机时: 10 W, 波长调谐过程中的最大值: 100 W
功耗	待机时: 10 W, 波长调谐过程中的最大值: 100 W


运行模式	短脉冲模式 ¹⁾	长脉冲模式

在短脉冲模式下，宽带宽脉冲在外部被压缩。典型的脉宽为，压缩前：120 – 250 fs，压缩后：25 – 70 fs @ 650 – 900 nm，40 – 100 fs @ 1200 – 2000 nm。
指定为压缩前泵浦功率的百分比。信号光和闲频光的峰值转换效率等于 10%。
在指定的出光口；与 OPA 输出不同步。
表示为 NRMSD (归一化均方根偏差)。
对于 > 15 μJ 泵浦脉冲能量。
FWHM (半高全宽)，假设为高斯脉冲波形。
规格保证在最大温度变化为±1℃和湿度变化为±10%的情况下有效。

性能
