产品> 波长可调光源

窄带宽光学参量放大器

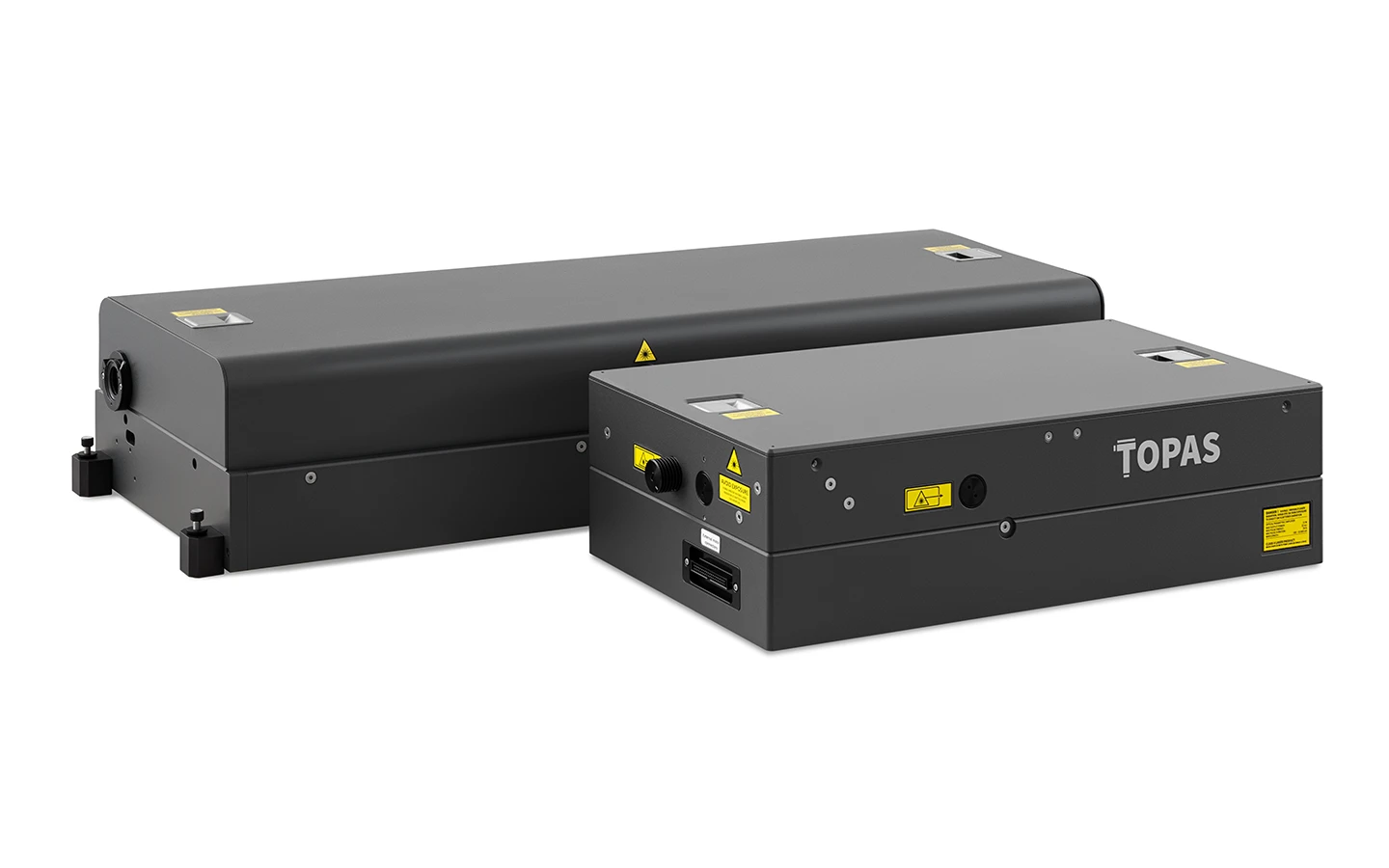

TOPAS-SHBC-400 窄带宽光学参量放大器
  • 飞秒脉冲转换至 < 20 cm‑1 的光谱带宽
  • 240 nm – 2.4 μm 可调波长范围
  • 高达 5 mJ 的泵浦能量
  • 高稳定性输出
下载数据表
TOPAS-SHBC-400 窄带宽光学参量放大器

TOPAS-SHBC-400 窄带光参量放大器（OPA），将二次谐波带宽压缩器（SHBC）与OPA相结合，用于生成可调谐脉冲。当由光谱带宽为150–500 cm⁻¹的飞秒脉冲泵浦时，其输出脉冲的光谱带宽为3–20 cm⁻¹。

TOPAS-SHBC-400 设计用于由飞秒钛蓝宝石激光器的基频谐波泵浦，覆盖 480–2400 nm 的波长范围。可选频率混频器可将调谐范围扩展至 240 nm。

规格参数
规格参数

TOPAS-SHBC-400 的规格是针对以下 SHBC 输出参数给出的。

  • 波长: 400 nm
  • 波长: 0.5 mJ

Note 1: 规格取决于SHBC的输出波长。如果与上述值不同，请联系sales@lightcon.com。

Note 2: TOPAS-SHBC-400 输出能量可在 0.5 – 2 mJ 范围内线性增加，但设备需针对特定泵浦能量进行安装和优化（如果泵浦能量变化超过安装值的 ±10％，设备必须重新优化以获得最佳性能）。

泵浦激光器的要求
型号TOPAS-SHBC-400
输入波长770 – 830 nm
泵浦脉宽（FWHM）20 – 200 fs
泵浦单脉冲能量0.3 – 5 mJ
重复频率< 25 kHz
最高泵浦功率25 W 1)
偏振水平
光谱带宽< 1.2 × 倍转换极限
单脉冲能量稳定性< 1 % RMS 2)
脉宽的稳定性< 1 % 脉间 3)
脉冲前沿倾斜< 10% 的脉冲宽度
脉冲对比度< 1 : 20
光束质量, M2< 1.3 4)
光束像散< 0.15 5)
输入光束空间轮廓高斯 – 超高斯
强度调制< 15%, 无热点 6)
光束指向稳定性< 10 μrad 7)
光束发散角< 1.2 × 倍衍射极限
光束高度（距光学平台）125 – 185 mm
光斑直径, 1/e2< 8 mm 8)
型号TOPAS-SHBC-400
  1. 如需更高泵浦功率选项，请联系sales@lightcon.com。
  2. 平均脉冲能量归一化的均方根，NRMSD。
  3. 平均脉宽归一化的均方根，NRMSD。
  4. M2 规格适用于高斯光束。
  5. 归一化像散 – 光腰位置的差值除以瑞利长度。
  6. 归一化为高斯或超高斯拟合，NRMSD。
  7. NRMSD，全角。
  8. 可选购外置望远镜，光束尺寸为 8 – 28 mm.
SHBC 输出
型号SHBC
输出波长385 – 415 nm
转换效率25% (20 – 70 fs),
35% (70 – 200 fs)
光谱宽度< 10 cm‑1
时间带宽积< 1.2
偏振水平
单脉冲能量稳定性< 3% RMS 1)
型号SHBC
  1. 平均脉冲能量归一化的均方根，NRMSD。
TOPAS-SHBC-400 输出
型号TOPAS-SHBC-400
可调范围480 – 800 nm (信号光) 1)
800 – 2400 nm (闲频光)
最高转换效率
(信号光+闲频光)		> 20% 2)
光谱宽度< 20 cm‑1 @ 500 – 730 nm, 870 – 2400 nm
时间带宽积< 1.2
偏振垂直 (信号光)
水平 (闲频光)
单脉冲能量稳定性< 6% RMS 3) @ 500 – 700 nm, 900 – 2000 nm
型号TOPAS-SHBC-400
  1. 730 – 870 nm 范围内可调制部分能量和光谱。
  2. 假设来自SHBC 的 05. mJ，400 nm 泵浦。峰值时的转换效率>20%。
  3. 平均脉冲能量归一化的均方根，NRMSD。
UV 扩展 (240 – 480 nm)
扩展SHSSHI
可调范围240 – 400 nm400 – 480 nm
最高转换效率> 4% 1)> 3% 1)
光谱宽度< 20 cm‑1< 20 cm‑1
光谱宽度< 20 cm‑1
偏振水平垂直
扩展SHSSHI
  1. 假设来自SHBC 的 05. mJ，400 nm 泵浦。
DFG 扩展 (2400 – 10000 nm)
扩展DFG1DFG2
可调范围2.4 – 5 μm4.7 – 10 μm
最高转换效率> 0.4% 1)> 0.1% 1)
偏振垂直水平
扩展DFG1DFG2
  1. 假设来自SHBC 的 05. mJ，400 nm 泵浦。
相关期刊
TOPAS-SHBC-400
A tunable femtosecond stimulated Raman scattering system based on spectrally narrowed second harmonic generation
K. Redeckas, V. Voiciuk, and M. Vengris
Lithuanian Journal of Physics • 2016
TOPAS-SHBC-400
Structural Heterogeneity in the Localized Excited States of Poly(3-hexylthiophene)
W. Yu, T. J. Magnanelli, J. Zhou, and A. E. Bragg
The Journal of Physical Chemistry B • 2016
