PHAROS 飞秒激光器兼具多毫焦脉冲能量与高平均功率,采用坚固的光机械设计,专为科研与工业应用而优化。其热稳定密封设计确保能无缝集成到各类光学装置和加工工作站中,不仅能提供超长的激光器使用寿命,还能在不同环境下保持稳定运行。
PHAROS 具有无与伦比的多功能性,可满足通常需要多个激光系统的应用。其主要可调参数包括脉冲持续时间(100 fs – 20 ps)、重复频率(单脉冲 – 1 MHz)、脉冲能量(高达 4 mJ)和平均功率(高达 20 W)。
内置的脉冲选择器支持脉冲按需输出模式,进一步提升了操作灵活性。此外,PHAROS 飞秒激光器的多功能性还可通过各种选件进一步扩展,包括载波包络相位(CEP)稳定、重复率锁定到外部源、自动谐波模块和光学参量放大器。
规格参数
型号 | PH2-10W | PH2-20W-SP | PH2-20W-SP | PH2-20W-SP | PH2-4mJ | PH2-UP | PH2-UP |
---|---|---|---|---|---|---|---|
型号 | PH2-10W | PH2-20W-SP | PH2-4mJ | PH2-UP | |||
输出特性 | |||||||
中心波长 1) | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm | 1030 ± 10 nm |
中心波长 1) | 1030 ± 10 nm | ||||||
最大平均输出功率 | 10 W | 20 W | 20 W | 20 W | 20 W | 20 W | 20 W |
最大平均输出功率 | 10 W | 20 W | |||||
脉宽 2) | < 290 fs | < 190 fs | < 190 fs | < 190 fs | < 450 fs 3) | < 100 fs | < 100 fs |
脉宽 2) | < 290 fs | < 190 fs | < 450 fs 3) | < 100 fs | |||
脉宽调谐范围 | 290 fs – 10 ps (20 ps 可按需定制) | 190 fs – 10 ps (20 ps 可按需定制) | 190 fs – 10 ps (20 ps 可按需定制) | 190 fs – 10 ps (20 ps 可按需定制) | 450 fs – 10 ps | 100 fs – 10 ps | 100 fs – 10 ps |
脉宽调谐范围 | 290 fs – 10 ps (20 ps 可按需定制) | 190 fs – 10 ps (20 ps 可按需定制) | 450 fs – 10 ps | 100 fs – 10 ps | |||
最大单脉冲能量 | 0.2 mJ | 0.4 mJ | 1 mJ | 2 mJ | 4 mJ | 0.4 mJ | 1 mJ |
重复频率 | 单脉冲 – 1 MHz | 单脉冲 – 1 MHz | 单脉冲 – 1 MHz | 单脉冲 – 1 MHz | 单脉冲 – 1 MHz | 单脉冲 – 1 MHz | 单脉冲 – 1 MHz |
重复频率 | 单脉冲 – 1 MHz | ||||||
脉冲选择 | 单脉冲,按需脉冲,任意基础频率整除 | 单脉冲,按需脉冲,任意基础频率整除 | 单脉冲,按需脉冲,任意基础频率整除 | 单脉冲,按需脉冲,任意基础频率整除 | 单脉冲,按需脉冲,任意基础频率整除 | 单脉冲,按需脉冲,任意基础频率整除 | 单脉冲,按需脉冲,任意基础频率整除 |
脉冲选择 | 单脉冲,按需脉冲,任意基础频率整除 | ||||||
偏振 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 | 线偏振,水平方向 |
偏振 | 线偏振,水平方向 | ||||||
光束质量, M2 | < 1.2 | < 1.2 | < 1.3 | < 1.3 | < 1.3 | < 1.2 | < 1.2 |
光束质量, M2 | < 1.2 | < 1.3 | < 1.2 | ||||
光斑直径 4) | 3.3 ± 0.5 mm | 4.0 ± 0.5 mm | 4.5 ± 0.5 mm | 6.8 ± 0.7 mm | 6.8 ± 0.7 mm | 4.5 ± 0.5 mm | 6.0 ± 0.5 mm |
光斑直径 4) | 3.3 ± 0.5 mm | 4.0 ± 0.5 mm | 4.5 ± 0.5 mm | 6.8 ± 0.7 mm | 4.5 ± 0.5 mm | 6.0 ± 0.5 mm | |
光束指向稳定性 | < 20 µrad/°C | < 20 µrad/°C | < 20 µrad/°C | < 20 µrad/°C | < 20 µrad/°C | < 20 µrad/°C | < 20 µrad/°C |
光束指向稳定性 | < 20 µrad/°C | ||||||
前脉冲对比度 | < 1 : 1000 | < 1 : 1000 | < 1 : 1000 | < 1 : 1000 | < 1 : 1000 | < 1 : 1000 | < 1 : 1000 |
前脉冲对比度 | < 1 : 1000 | ||||||
后脉冲对比度 | < 1 : 200 | < 1 : 200 | < 1 : 200 | < 1 : 200 | < 1 : 200 | < 1 : 200 | < 1 : 200 |
后脉冲对比度 | < 1 : 200 | ||||||
脉冲能量稳定性 (24小时) 5) | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% |
脉冲能量稳定性 (24小时) 5) | < 0.5% | ||||||
长期功率稳定性 (100小时) 5) | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% | < 0.5% |
长期功率稳定性 (100小时) 5) | < 0.5% | ||||||
主要选项 | |||||||
振荡器输出 6) | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz |
振荡器输出 6) | 1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz | ||||||
谐波发生器 7) | 515 nm, 343 nm, 257 nm, or 206 nm | 515 nm, 343 nm, 257 nm, or 206 nm | 515 nm, 343 nm, 257 nm, or 206 nm | 515 nm, 343 nm, 257 nm, or 206 nm | 515 nm, 343 nm, 257 nm, or 206 nm | 515 nm, 343 nm, 257 nm, or 206 nm | 515 nm, 343 nm, 257 nm, or 206 nm |
谐波发生器 7) | 515 nm, 343 nm, 257 nm, or 206 nm | ||||||
光学参量放大器 8) | UV – MIR | UV – MIR | UV – MIR | UV – MIR | UV – MIR | UV – MIR | UV – MIR |
光学参量放大器 8) | UV – MIR | ||||||
BiBurst 脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 |
BiBurst 脉冲串功能 | 可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能 | ||||||
CEP 稳定系统 | 请参阅 PHAROS 的 CEP 稳定性 | 请参阅 PHAROS 的 CEP 稳定性 | 请参阅 PHAROS 的 CEP 稳定性 | 请参阅 PHAROS 的 CEP 稳定性 | 请参阅 PHAROS 的 CEP 稳定性 | 请参阅 PHAROS 的 CEP 稳定性 | 请参阅 PHAROS 的 CEP 稳定性 |
CEP 稳定系统 | 请参阅 PHAROS 的 CEP 稳定性 | ||||||
重复频率锁定 | 请参阅 PHAROS 的重复率锁定 | 请参阅 PHAROS 的重复率锁定 | 请参阅 PHAROS 的重复率锁定 | 请参阅 PHAROS 的重复率锁定 | 请参阅 PHAROS 的重复率锁定 | 请参阅 PHAROS 的重复率锁定 | 请参阅 PHAROS 的重复率锁定 |
重复频率锁定 | 请参阅 PHAROS 的重复率锁定 | ||||||
外形尺寸 | |||||||
激光器头 (长×宽×高) | 730 × 419 × 230 mm | 730 × 419 × 230 mm | 730 × 419 × 230 mm | 730 × 419 × 230 mm | 827 × 492 × 250 mm | 770 × 419 × 230 mm | 770 × 419 × 230 mm |
激光器头 (长×宽×高) | 730 × 419 × 230 mm | 827 × 492 × 250 mm | 770 × 419 × 230 mm | ||||
水冷机 (长×宽×高) | 590 × 484 × 267 mm | 590 × 484 × 267 mm | 590 × 484 × 267 mm | 590 × 484 × 267 mm | 590 × 484 × 267 mm | 590 × 484 × 267 mm | 590 × 484 × 267 mm |
水冷机 (长×宽×高) | 590 × 484 × 267 mm | ||||||
24 V 直流电源 (长×宽×高) 9) | 280 × 144 × 49 mm | 280 × 144 × 49 mm | 280 × 144 × 49 mm | 280 × 144 × 49 mm | 280 × 144 × 49 mm | 280 × 144 × 49 mm | 280 × 144 × 49 mm |
24 V 直流电源 (长×宽×高) 9) | 280 × 144 × 49 mm | ||||||
环境和使用要求 | |||||||
工作温度 | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) | 15 – 30 ºC (建议使用空调) |
工作温度 | 15 – 30 ºC (建议使用空调) | ||||||
相对湿度 | < 80% (非冷凝) | < 80% (非冷凝) | < 80% (非冷凝) | < 80% (非冷凝) | < 80% (非冷凝) | < 80% (非冷凝) | < 80% (非冷凝) |
相对湿度 | < 80% (非冷凝) | ||||||
激光器 | 激光器 | 激光器 | 激光器 | 激光器 | 激光器 | 激光器 | 激光器 |
激光器 | |||||||
电气要求 | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz |
电气要求 | 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz | ||||||
额定功率 | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W |
额定功率 | 1000 W | ||||||
功耗 | 600 W | 600 W | 600 W | 600 W | 600 W | 600 W | 600 W |
功耗 | 600 W | ||||||
水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 | 水冷机 |
水冷机 | |||||||
电气要求 | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz | 100 – 230 V AC; 50 – 60 Hz |
电气要求 | 100 – 230 V AC; 50 – 60 Hz | ||||||
额定功率 | 1400 W | 1400 W | 1400 W | 1400 W | 1400 W | 1400 W | 1400 W |
额定功率 | 1400 W | ||||||
功耗 | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W | 1000 W |
功耗 | 1000 W |
型号 | PH2-10W | PH2-20W-SP | PH2-20W-SP | PH2-20W-SP | PH2-4mJ | PH2-UP | PH2-UP |
---|---|---|---|---|---|---|---|
型号 | PH2-10W | PH2-20W-SP | PH2-4mJ | PH2-UP |
- 可根据要求为特定型号提供精确波长。
- 高斯脉冲形状。
- 如果客户设置允许脉冲峰值强度 > 50 GW/cm2,则脉宽可减少至 < 250 fs。
- FW 1/e2,在出光口测量,使用最大脉冲能量。
- 在稳定的环境条件下。表示为归一化均方根偏差 (NRMSD)。
- 同时可用。联系 sales@lightcon.com 咨询详细信息或定制解决方案。
- 集成的。对于外部谐波发生器,请参阅 HIRO。
- 集成的。有关 -4mJ 和 -UP 型号的更多选项和 OPA,波长可调光源。
- 尺寸取决于激光器的配置及集成的选项。
性能
综合性能
稳定性测量
轮廓图

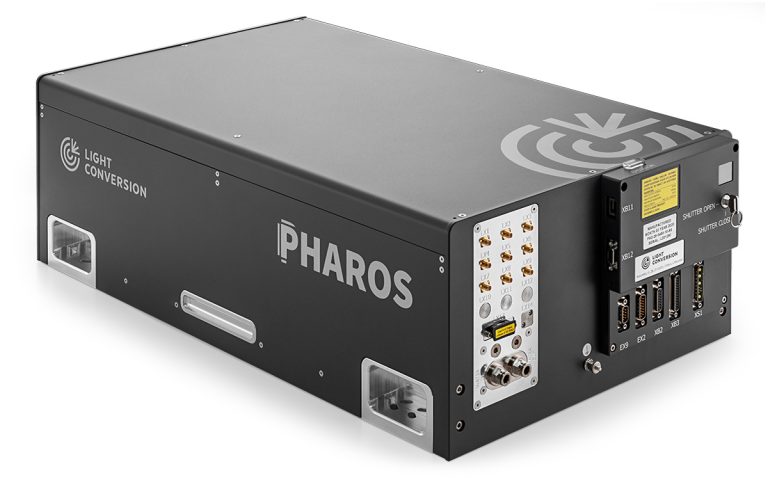

PHAROS-PH2 飞秒激光器正面

PHAROS-PH2 飞秒激光器背面

PHAROS-PH2-10W 或 -20W-SP 配备 FEC,BiBurst 选项,谐波发生器的轮廓图

PHAROS-PH2-10W 或 – 20W-SP 配备 BiBurst 选项及谐波发生器,或 PHAROS-PH2-UP 未配备谐波发生器的轮

带有 – HE 谐波发生器的 PHAROS-PH2-10W或 PHAROS-PH2-4mJ 的轮廓图

PHAROS-PH2 与 I-OPA-HP 的轮廓图
轮廓图取决于具体配置。如果对集成非常重要,请联系 sales@lightcon.com。
