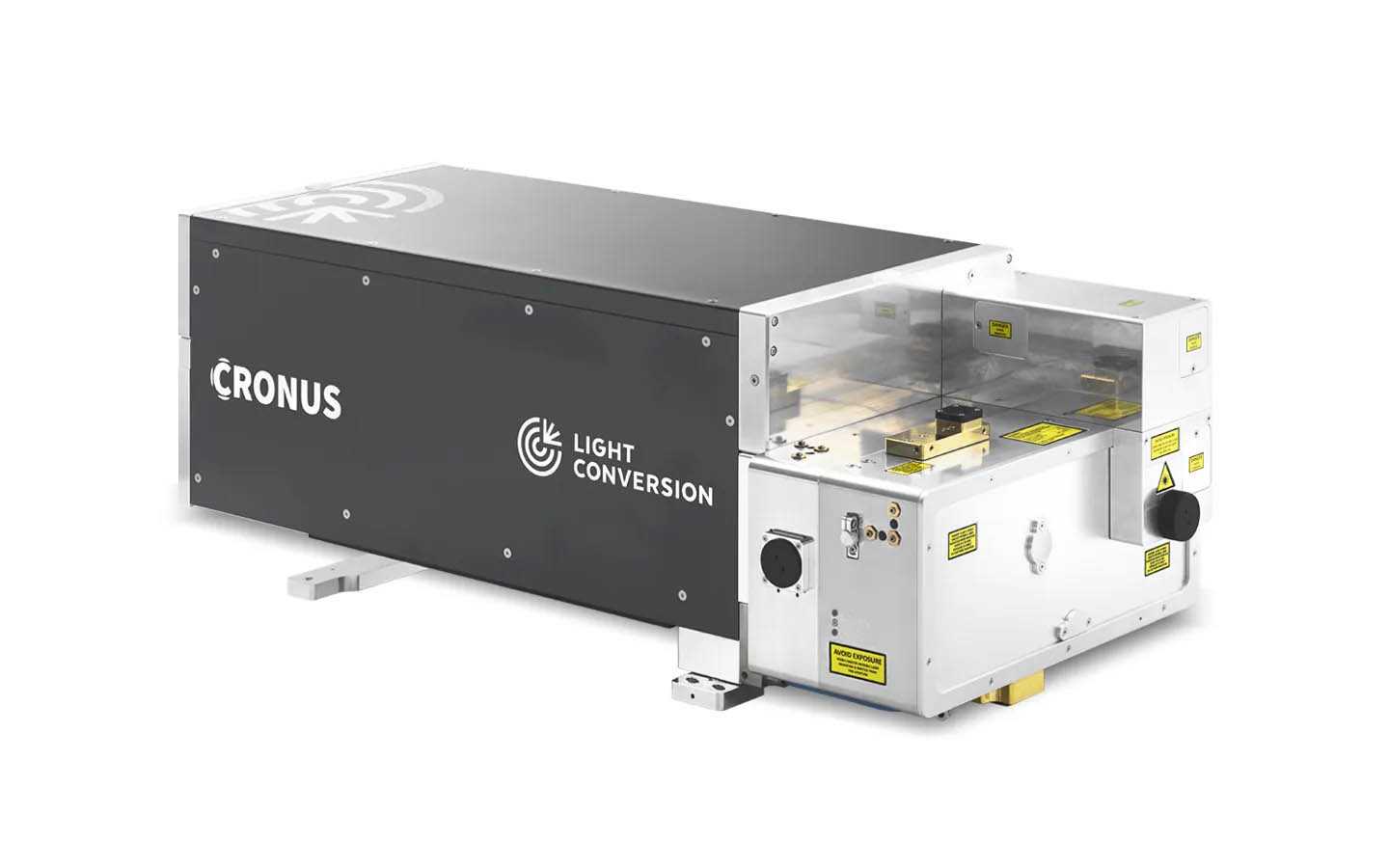

CRONUS-3P 用于高级非线性显微镜的激光光源

先进非线性显微镜专用飞秒激光器

用于深度成像的高单脉冲能量
用于3P成像的 1250 – 1800 nm 调谐范围
低至 50 fs 的脉宽，高峰值功率
自动波长和 GDD 控制，以获得最佳信号
免维护的一体化解决方案

下载数据表

CRONUS-3P 是一款即插即用的激光光源，专为先进的非线性显微成像而开发。它可在高达 2 MHz 的重复频率下提供微焦耳级别的脉冲，脉宽低至 50 飞秒。这些脉冲在短波红外（SWIR）范围内可调，波长从 1250 到 1800 nm，覆盖了 1300 nm 和 1700 nm 的生物透明窗口，是三光子（3P）显微镜所必需的。此外，CRONUS-3P 具备集成的群延迟色散（GDD）控制、光束控制，以及可选的同步 1030 nm 输出。

短波红外（SWIR）范围内的传统多光子成像通常需要复杂的多设备激光系统、大型光学平台以及专业技术人员，这为神经科学及其他生物医学应用带来了阻碍。CRONUS-3P 作为下一代工业化级别的单一供应商解决方案，成功应对了这些挑战。它结构紧凑、性能可靠且用途广泛，可提供可调谐飞秒激发，并配备群延迟色散（GDD）补偿功能，以确保在样品处获得最佳脉冲持续时间。其工业化级别的设计保证了高脉冲间能量稳定性和长期功率稳定性。

规格参数


型号	CRONUS-3P	CRONUS-3P	CRONUS-3P-HP ¹⁾	CRONUS-3P-HP ¹⁾
型号	CRONUS-3P		CRONUS-3P-HP ¹⁾
功率控制	无	有	无	有
调谐范围	1250 – 1800 nm	1250 – 1800 nm	1250 – 1800 nm	1250 – 1800 nm
调谐范围	1250 – 1800 nm
重复频率 ²⁾	单脉冲 − 1 MHz 或 2 MHz	单脉冲 − 1 MHz 或 2 MHz	单脉冲 − 1 MHz 或 2 MHz	单脉冲 − 1 MHz 或 2 MHz
重复频率 ²⁾	单脉冲 − 1 MHz 或 2 MHz
最大平均输出功率 @ 1 MHz ³⁾	> 1100 mW @ 1300 nm > 800 mW @ 1700 nm	> 1000 mW @ 1300 nm > 700 mW @ 1700 nm	> 2000 mW @ 1300 nm > 1500 mW @ 1700 nm	> 1900 mW @ 1300 nm > 1400 mW @ 1700 nm
最小脉宽 ⁴⁾	< 50 fs @ 1300 nm < 65 fs @ 1700 nm	< 50 fs @ 1300 nm < 65 fs @ 1700 nm	< 55 fs @ 1300 nm < 80 fs @ 1700 nm	< 55 fs @ 1300 nm < 80 fs @ 1700 nm
最小脉宽 ⁴⁾	< 50 fs @ 1300 nm < 65 fs @ 1700 nm		< 55 fs @ 1300 nm < 80 fs @ 1700 nm
GDD控制范围 ⁵⁾	−4500 到 +500 fs²@ 1300 nm −12 000 到 +3500 fs²@ 1700 nm	−4500 到 +500 fs²@ 1300 nm −12 000 到 +3500 fs²@ 1700 nm	−4500 到 +500 fs²@ 1300 nm −12 000 到 +3500 fs²@ 1700 nm	−4500 到 +500 fs²@ 1300 nm −12 000 到 +3500 fs²@ 1700 nm
GDD控制范围 ⁵⁾	−4500 到 +500 fs²@ 1300 nm −12 000 到 +3500 fs²@ 1700 nm
光斑直径 ⁶⁾	1.5 – 4 mm	1.5 – 4 mm	1.5 – 4 mm	1.5 – 4 mm
光斑直径 ⁶⁾	1.5 – 4 mm
光束质量, M²	< 1.2	< 1.2	< 1.2	< 1.2
光束质量, M²	< 1.2
光斑圆度	> 0.8	> 0.8	> 0.8	> 0.8
光斑圆度	> 0.8
光束发散	< 1 mrad	< 1 mrad	< 1 mrad	< 1 mrad
光束发散	< 1 mrad
长期功率稳定性，24小时 ⁷⁾	< 1%	< 1%	< 1%	< 1%
长期功率稳定性，24小时 ⁷⁾	< 1%
脉冲能量稳定性（1分钟） ⁷⁾	< 1%	< 1%	< 1%	< 1%
脉冲能量稳定性（1分钟） ⁷⁾	< 1%
辅助的 1030 nm 放大器输出
中心波长	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm
中心波长	1030 ± 10 nm
最大平均输出功率 ⁸⁾	40 W	40 W	80 W	80 W
最大平均输出功率 ⁸⁾	40 W		80 W
最大重复频率	2 MHz	2 MHz	2 MHz	2 MHz
最大重复频率	2 MHz
最小脉宽	< 250 fs	< 250 fs	< 250 fs	< 250 fs
最小脉宽	< 250 fs
可选的 680 – 920 nm 振荡器输出
	920 nm	920 nm	n/a	n/a
	920 nm				n/a
最大平均输出功率 ⁹⁾	> 1500 mW @ 1 MHz > 1000 mW @ 2 MHz	> 1500 mW @ 1 MHz > 1000 mW @ 2 MHz
最大平均输出功率 ⁹⁾	> 1500 mW @ 1 MHz > 1000 mW @ 2 MHz
最小脉宽	< 290 fs (可压缩至 < 50 fs) ¹⁰⁾	< 290 fs (可压缩至 < 50 fs) ¹⁰⁾
最小脉宽	< 290 fs (可压缩至 < 50 fs) ¹⁰⁾
光束质量, M²	< 1.3	< 1.3
光束质量, M²	< 1.3
光斑直径 ⁶⁾	1 – 3 mm	1 – 3 mm
光斑直径 ⁶⁾	1 – 3 mm
光束发散	< 1 mrad	< 1 mrad
光束发散	< 1 mrad
长期功率稳定性，24小时 ⁷⁾	< 1%	< 1%
长期功率稳定性，24小时 ⁷⁾	< 1%
脉冲能量稳定性（1分钟） ⁷⁾	< 1%	< 1%
脉冲能量稳定性（1分钟） ⁷⁾	< 1%
可选的 1030 nm 振荡器输出 ¹¹⁾
中心波长	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm
中心波长	1030 ± 10 nm
最大平均输出功率	500 mW	500 mW	500 mW	500 mW
最大平均输出功率	500 mW
最大重复频率	≈ 65 MHz	≈ 65 MHz	≈ 65 MHz	≈ 65 MHz
最大重复频率	≈ 65 MHz
最小脉宽	≈ 200 fs	≈ 200 fs	≈ 200 fs	≈ 200 fs
最小脉宽	≈ 200 fs
环境和使用要求
工作环境 ¹²⁾	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)
工作环境 ¹²⁾	19 – 25 ºC (建议使用空调)
相对湿度 ¹²⁾	20 – 70% (非冷凝)	20 – 70% (非冷凝)	20 – 70% (非冷凝)	20 – 70% (非冷凝)
相对湿度 ¹²⁾	20 – 70% (非冷凝)
激光器
激光器
电气要求	100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz	100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz
电气要求	100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz		100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz
额定功率	1000 W	1000 W	1000 W	1000 W
额定功率	1000 W
功耗	1400 W	1400 W	1400 W	1400 W
功耗	1400 W
水冷机
水冷机
电气要求	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz	200 – 230 V AC; 50 – 60 Hz	200 – 230 V AC; 50 – 60 Hz
电气要求	100 – 230 V AC; 50 – 60 Hz		200 – 230 V AC; 50 – 60 Hz
额定功率	1400 W	1400 W	2000 W	2000 W
额定功率	1400 W		2000 W
功耗	1000 W	1000 W	1300 W	1300 W
功耗	1000 W		1300 W
外形尺寸
激光器头 (长×宽×高)	855 × 391 mm	855 × 391 mm	855 × 391 mm	855 × 391 mm
激光器头 (长×宽×高)	855 × 391 mm
水冷机 (长×宽×高)	585 × 484 × 221 mm	585 × 484 × 221 mm	680 × 484 × 307 mm	680 × 484 × 307 mm
水冷机 (长×宽×高)	585 × 484 × 221 mm		680 × 484 × 307 mm
24 V 直流电源 (长×宽×高)	352 × 195 × 75 mm	352 × 195 × 75 mm	352 × 195 × 75 mm	352 × 195 × 75 mm
24 V 直流电源 (长×宽×高)	352 × 195 × 75 mm


型号	CRONUS-3P	CRONUS-3P	CRONUS-3P-HP ¹⁾	CRONUS-3P-HP ¹⁾
型号	CRONUS-3P		CRONUS-3P-HP ¹⁾

高功率版本不支持 680 – 920 nm 波段输出。
可选配更低的重复频率和更高的脉冲能量。
如需了解 2 MHz 下的功率参数，请联系 sales.china@lightcon.com。
脉冲宽度基于高斯脉冲波形计算得出。
连续色散控制；例如-4000 fs²补偿+4000 fs²的显微镜。
1/e²，在压缩器输出端测量。
平均脉冲能量的正规化的均方根, NRMSD。
Simultaneous up to 1 W. Larger simultaneous output is available at the expense of the main output. Contact sales@lightcon.com for details.
Uncompressed output at 920 nm, no power control.
With an external compressor, > 70% transmission at 920 nm.
Simultaneous to the main output. Contact sales@lightcon.com for details.
参数在温度变化最大±1℃和湿度变化最大±10%内保证有效。

性能

CRONUS-3P在1300 nm的典型光斑 — CRONUS-3P 在 1300 nm 的典型光斑

在 1300 nm 处的稳定性

在 1700 nm 处的稳定性

轮廓图

CRONUS-3P v2 轮廓图

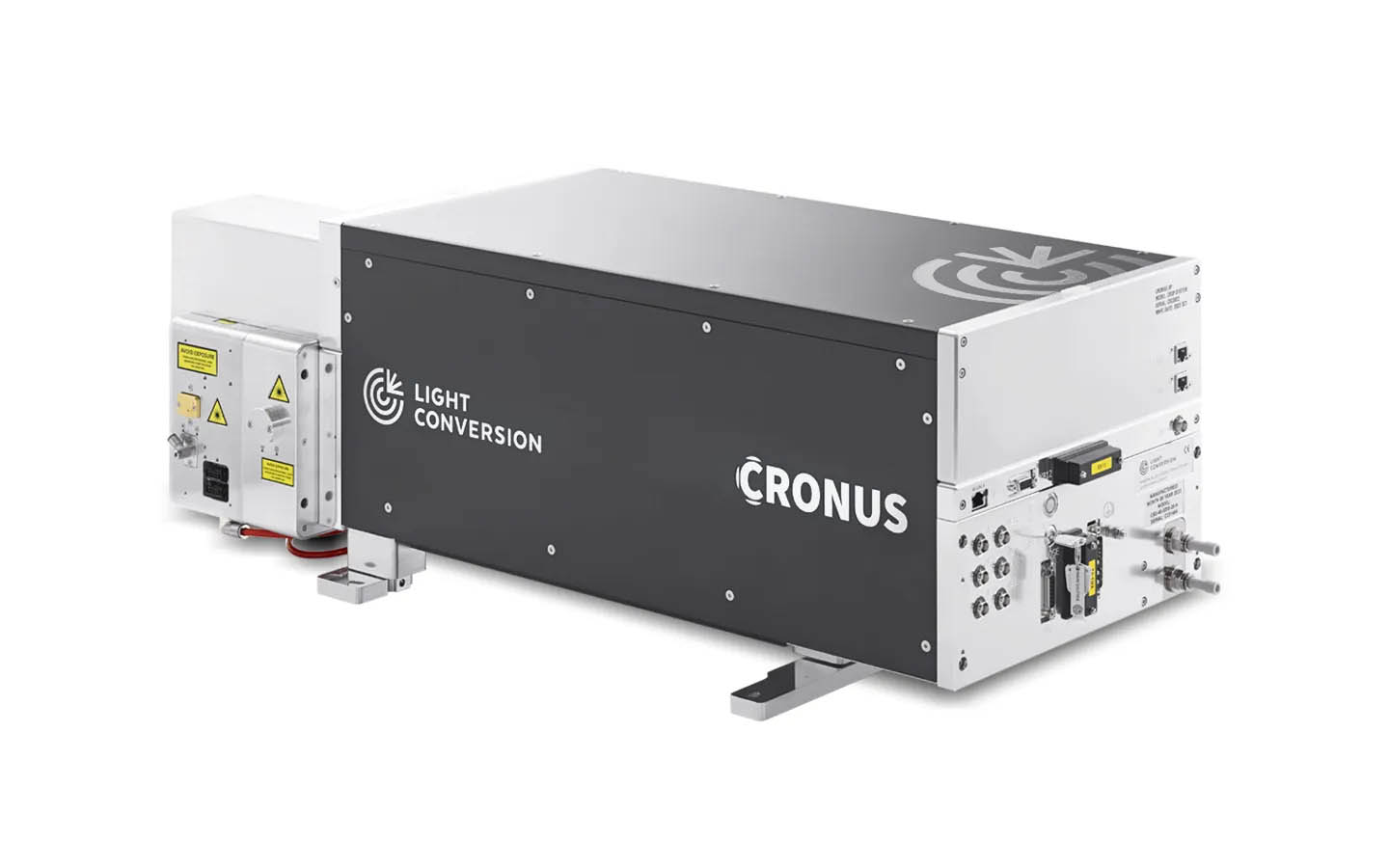

CRONUS-3P 用于高级非线性显微镜的激光光源 (后视图) — CRONUS-3P 用于高级非线性显微镜的激光光源（后视图）

CRONUS-3P v1 轮廓图

CRONUS-3P v1 用于高级非线性显微镜的激光光源 (后视图) — CRONUS-3P v1 用于高级非线性显微镜的激光光源（后视图）
