ORPHEUS 共线光学参量放大器

光学参量放大器

从紫外线到中红外线（MIR）的连续可调性，波长范围为190至16 000纳米
单脉冲 – 2 MHz 重复频率
最高泵浦功率 80 W
最大泵浦单脉冲能量 0.4 mJ

下载数据表

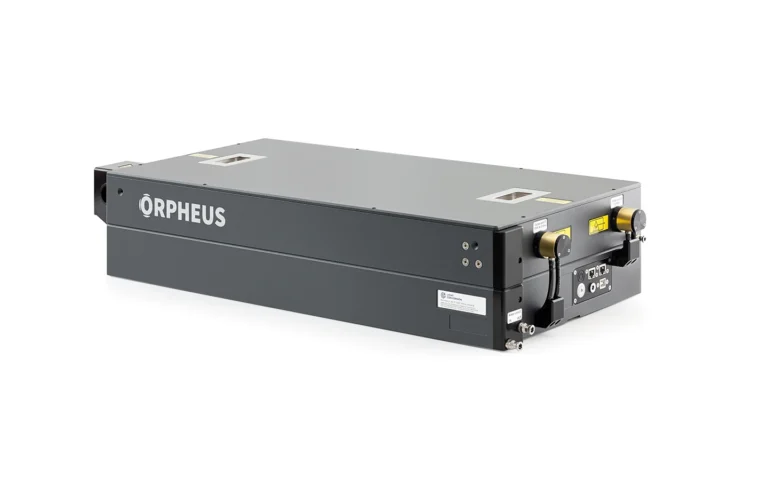

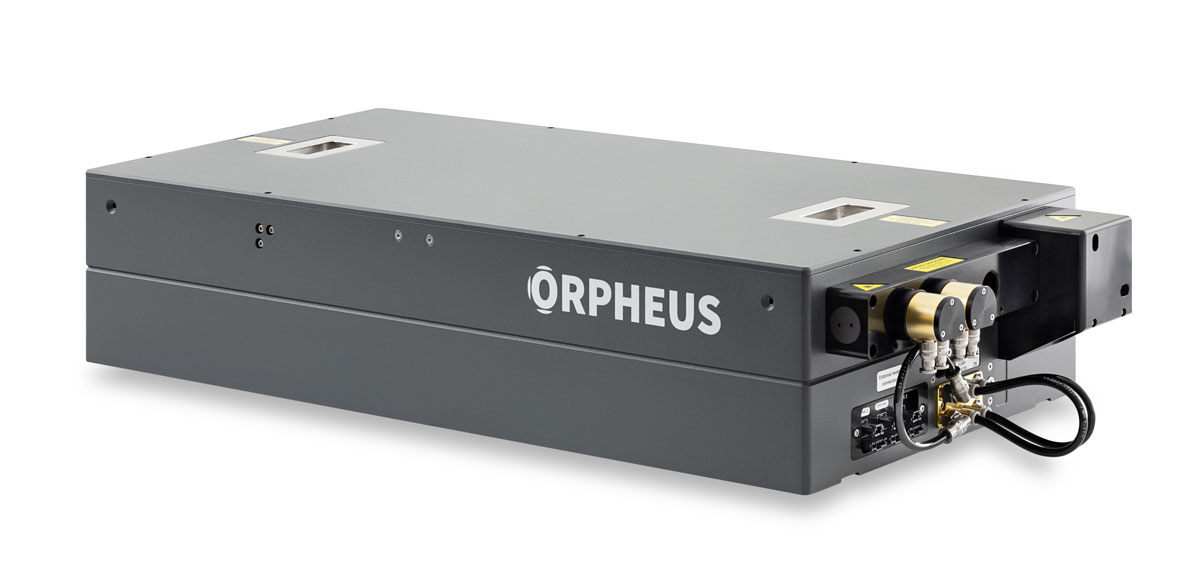

ORPHEUS 是一系列光学参量放大器（OPAs），专为与掺镱CARBIDE 或 PHAROS 飞秒激光器无缝集成而设计。该系列放大器可发射紫外至中红外波段的飞秒脉冲，重复频率高达 2 MHz，是超快光谱学、非线性显微镜及微结构化应用领域的宝贵工具。

ORPHEUS 系列光学参量放大器提供多款型号，以满足多样化的科研需求：

ORPHEUS: 可接收高功率泵浦光，调谐范围宽达 630–2600 nm。通过集成在热稳定外壳中的波长扩展模块，调谐范围可延伸至 210–16000 nm。自动化波长调谐与光束分离功能，确保操作便捷、无需人工干预。
ORPHEUS-F: 融合了非共线光学参量放大器（NOPA）的短脉冲宽度与共线光学参量放大器的宽调谐范围。信号光调谐范围为 650–900 nm，脉宽可压缩至 25–70 fs；闲频光调谐范围为 1200–2500 nm，脉宽度为 40–100 fs。

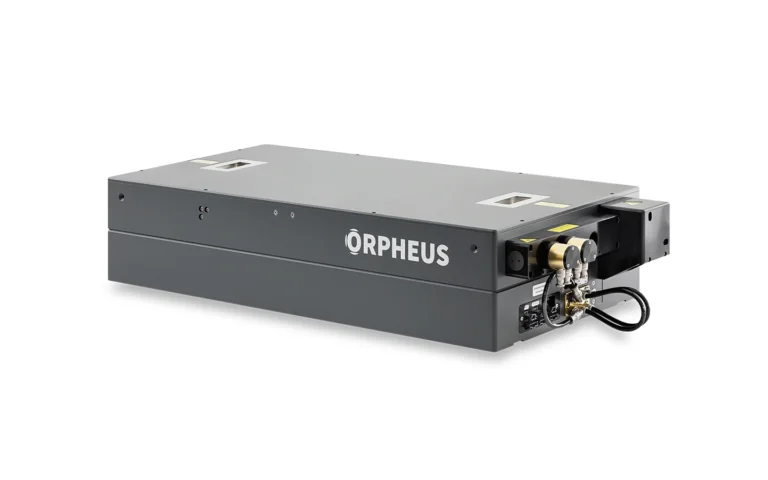

ORPHEUS-ONE: 专为 1400–16000 nm 光谱范围设计，在中红外波段实现了更高的泵浦光 – 信号光转换效率。

若需紧凑型一体化解决方案，可选择 I-OPA 工业级光学参量放大器。若需适配 PHAROS-UP 超短脉冲激光器的光学参量放大器，可参考下一代产品 ORPHEUS‑NEO。若平台需承受更高泵浦脉冲能量，敬请关注 ORPHEUS-HE 高能量光学参量放大器。

规格参数


型号	ORPHEUS	ORPHEUS	ORPHEUS-F	ORPHEUS-ONE
型号	ORPHEUS		ORPHEUS-F	ORPHEUS-ONE
主输出

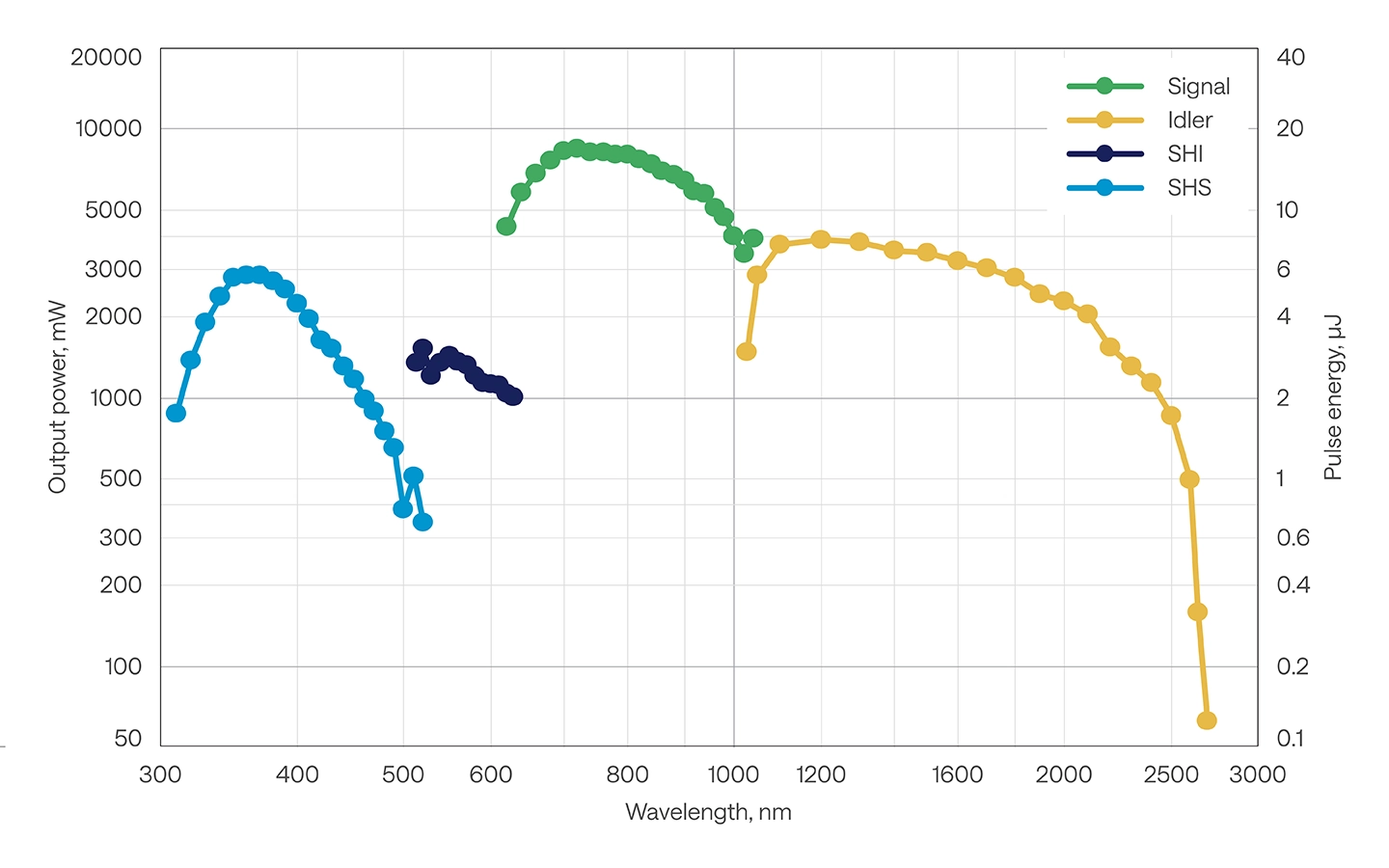

可调范围 ¹⁾	630 – 1030 nm (信号光) 1030 – 2600 nm (闲频光)	630 – 1030 nm (信号光) 1030 – 2600 nm (闲频光)	650 – 900 nm (信号光) 1200 – 2500 nm (闲频光) ²⁾	1400 – 2000 nm (信号光) 2100 – 4200 nm (闲频光)
可调范围 ¹⁾	630 – 1030 nm (信号光) 1030 – 2600 nm (闲频光)		650 – 900 nm (信号光) 1200 – 2500 nm (闲频光) ²⁾	1400 – 2000 nm (信号光) 2100 – 4200 nm (闲频光)
泵浦功率	高达80 W	高达80 W	高达80 W	高达80 W
泵浦功率	高达80 W
重复频率	高达2 MHz	高达2 MHz	高达2 MHz	高达2 MHz
重复频率	高达2 MHz
泵浦单脉冲能量 ³⁾	8 – 20 µJ	20 – 400 µJ	10 – 400 µJ	12 – 400 µJ
转换效率	> 4.5% @ 最高 (信号光) > 2% @ 最高 (闲频光)	> 9% @ 最高 (信号光) > 4% @ 最高 (闲频光)	> 7% @ 700 nm ⁴⁾	> 9%, 30 – 40 µJ 泵浦 @1550 nm > 6%, 12 – 30 µJ 泵浦 @1550 nm
脉宽	120 – 400 fs	120 – 400 fs	< 55 fs @ 800 – 900 nm ⁵⁾ < 70 fs @ 650 – 800 nm ⁵⁾ < 100 fs @ 1200 – 2000 nm ⁵⁾	100 – 300 fs
脉宽	120 – 400 fs		< 55 fs @ 800 – 900 nm ⁵⁾ < 70 fs @ 650 – 800 nm ⁵⁾ < 100 fs @ 1200 – 2000 nm ⁵⁾	100 – 300 fs
输出脉冲带宽	60 – 220 cm^‑1	60 – 220 cm^‑1	200 – 750 cm^‑1 @ 650 – 900 nm	50 – 150 cm^‑1 @ 1450 – 2000 nm
输出脉冲带宽	60 – 220 cm^‑1		200 – 750 cm^‑1 @ 650 – 900 nm	50 – 150 cm^‑1 @ 1450 – 2000 nm
长期功率稳定性 (8小时) ⁶⁾	< 2% @ 800 nm	< 2% @ 800 nm	< 2% @ 800 nm	< 2% @ 1550 nm
长期功率稳定性 (8小时) ⁶⁾	< 2% @ 800 nm			< 2% @ 1550 nm
单脉冲能量稳定性 (1分钟) ⁶⁾	< 2% @ 800 nm	< 2% @ 800 nm	< 2% @ 800 nm	< 2% @ 1550 nm
单脉冲能量稳定性 (1分钟) ⁶⁾	< 2% @ 800 nm			< 2% @ 1550 nm
压缩器透射率	n/a	n/a	65% @ 650 – 900 nm 80% @ 1200 – 2000 nm	n/a
压缩器透射率	n/a		65% @ 650 – 900 nm 80% @ 1200 – 2000 nm	n/a

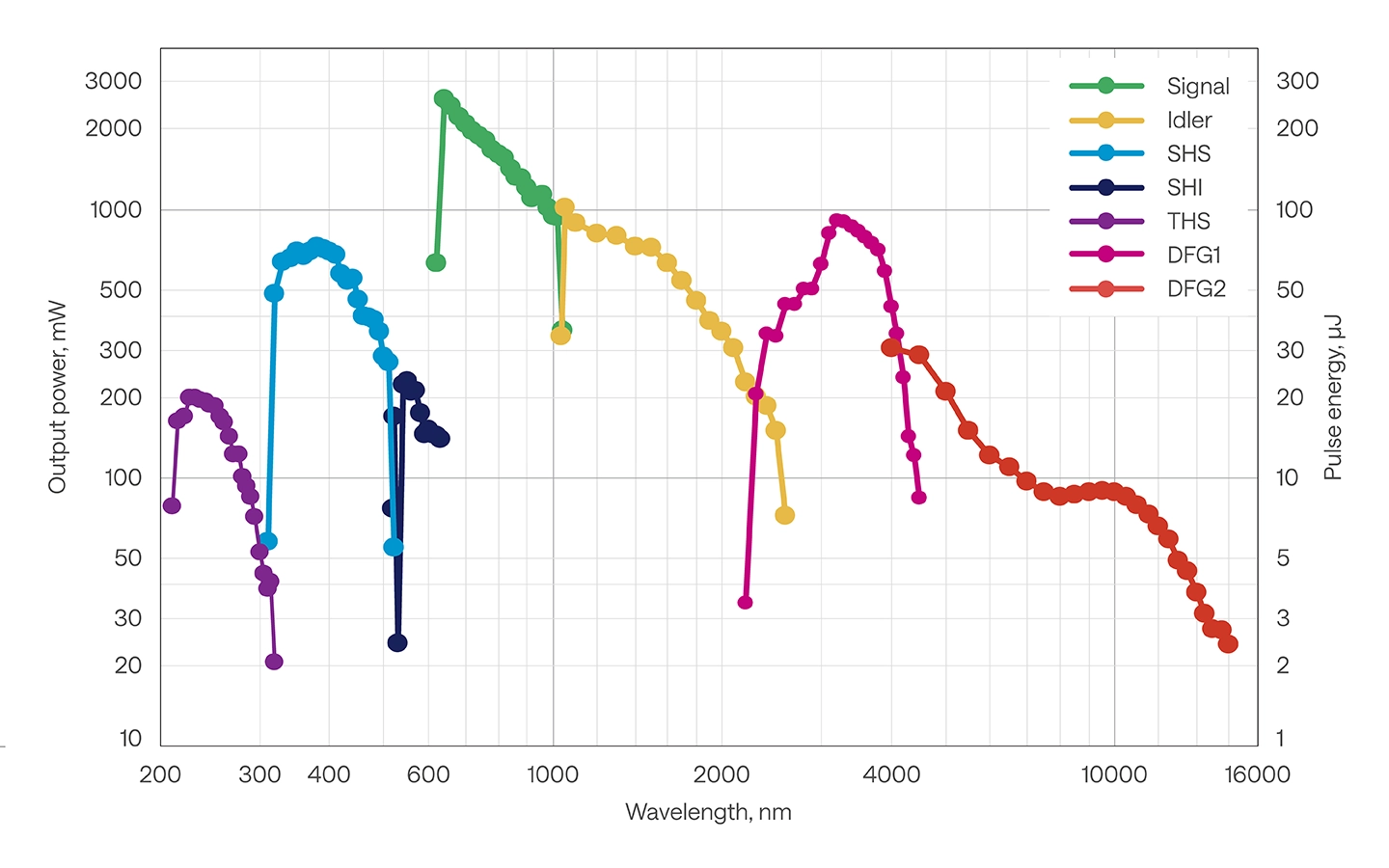

波长扩展输出
DUV	n/a	190 – 215 nm: > 0.3% @ 200 nm ⁷⁾	n/a	n/a
THS	210 – 315 nm: > 0.4% @ 250 nm ⁸⁾	210 – 315 nm: > 0.8% @ 250 nm ⁸⁾	n/a	n/a
SHS, SHI	315 – 630 nm: > 1.2% @ 350 nm	315 – 630 nm: > 2.4% @ 350 nm	325 – 450 nm: > 1% @ 最高 600 – 650 nm: 0.5% @ 最高	n/a
DFG	2200 – 4200 nm: > 1.5% @ 3000 nm	2200 – 4200 nm: > 3% @ 3000 nm	n/a	4000 – 16 000 nm: > 0.3% @ 10 000 nm, 30 – 2000 µJ 泵浦 > 0.2% @ 10 000 nm, 12 – 30 µJ 泵浦
DFG	4000 – 16 000 nm: > 0.1% @ 10 000 nm	4000 – 16 000 nm: > 0.2% @ 10 000 nm	n/a
泵浦激光器要求
配置	CARBIDE 或 PHAROS	CARBIDE 或 PHAROS	CARBIDE 或 PHAROS	CARBIDE 或 PHAROS
配置	CARBIDE 或 PHAROS
中心波长	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm
中心波长	1030 ± 10 nm
最高泵浦功率	80 W	80 W	80 W	80 W
最高泵浦功率	80 W
最大重复频率	2 MHz	2 MHz	2 MHz	2 MHz
最大重复频率	2 MHz
泵浦单脉冲能量	8 – 20 µJ	20 – 400 µJ	10 – 400 µJ	12 – 400 µJ
脉宽 ¹⁰⁾	180 – 500 fs	180 – 500 fs	180 – 500 fs	180 – 500 fs
脉宽 ¹⁰⁾	180 – 500 fs
环境和使用要求
工作温度 ¹¹⁾	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)
工作温度 ¹¹⁾	19 – 25 ºC (建议使用空调)
相对湿度 ¹¹⁾	20 – 70% (非冷凝)	20 – 70% (非冷凝)	20 – 70% (非冷凝)	20 – 70% (非冷凝)
相对湿度 ¹¹⁾	20 – 70% (非冷凝)
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 1.4 A; 50 – 60 Hz
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz
额定功率	120 W	120 W	120 W	120 W
额定功率	120 W
功耗	待机时: 10 W, 波长调谐过程中的最大值: 100 W	待机时: 10 W, 波长调谐过程中的最大值: 100 W	待机时: 10 W, 波长调谐过程中的最大值: 100 W	待机时: 10 W, 波长调谐过程中的最大值: 100 W
功耗	待机时: 10 W, 波长调谐过程中的最大值: 100 W


型号	ORPHEUS	ORPHEUS	ORPHEUS-F	ORPHEUS-ONE
型号	ORPHEUS		ORPHEUS-F	ORPHEUS-ONE

提供双输出型号（-TWINS），可实现光学同步的同时输出。
长脉冲模式（可选配），提供 650–1010 nm（信号光）和 1050–2500 nm（闲频光）波长范围，脉宽<290 fs。
适用泵浦脉冲能量最高达 5 mJ，详情参考 ORPHEUS-HE。
指定为压缩前泵浦功率的百分比。信号光和闲频光的峰值转换效率等于10%。
脉冲压缩后。压缩前典型脉宽：120–250 fs，压缩后：650–920 nm 波段为 25–70 fs，1200–2000 nm 波段为 40–100 fs。
表示为 NRMSD (归一化均方根偏差)。
DUV转换效率规定为泵浦功率高达10 W和高达 200 kHz。在泵浦功率较高的情况下, 转换效率降低。最大输出功率为40 mW @ 200 nm。
适用于 > 15 μJ 泵浦脉冲能量。
FWHM (半高全宽)，假设为高斯脉冲波形。
规格保证在最大温度变化为±1℃和湿度变化为±10%的情况下有效。
