新一代光学参量放大器

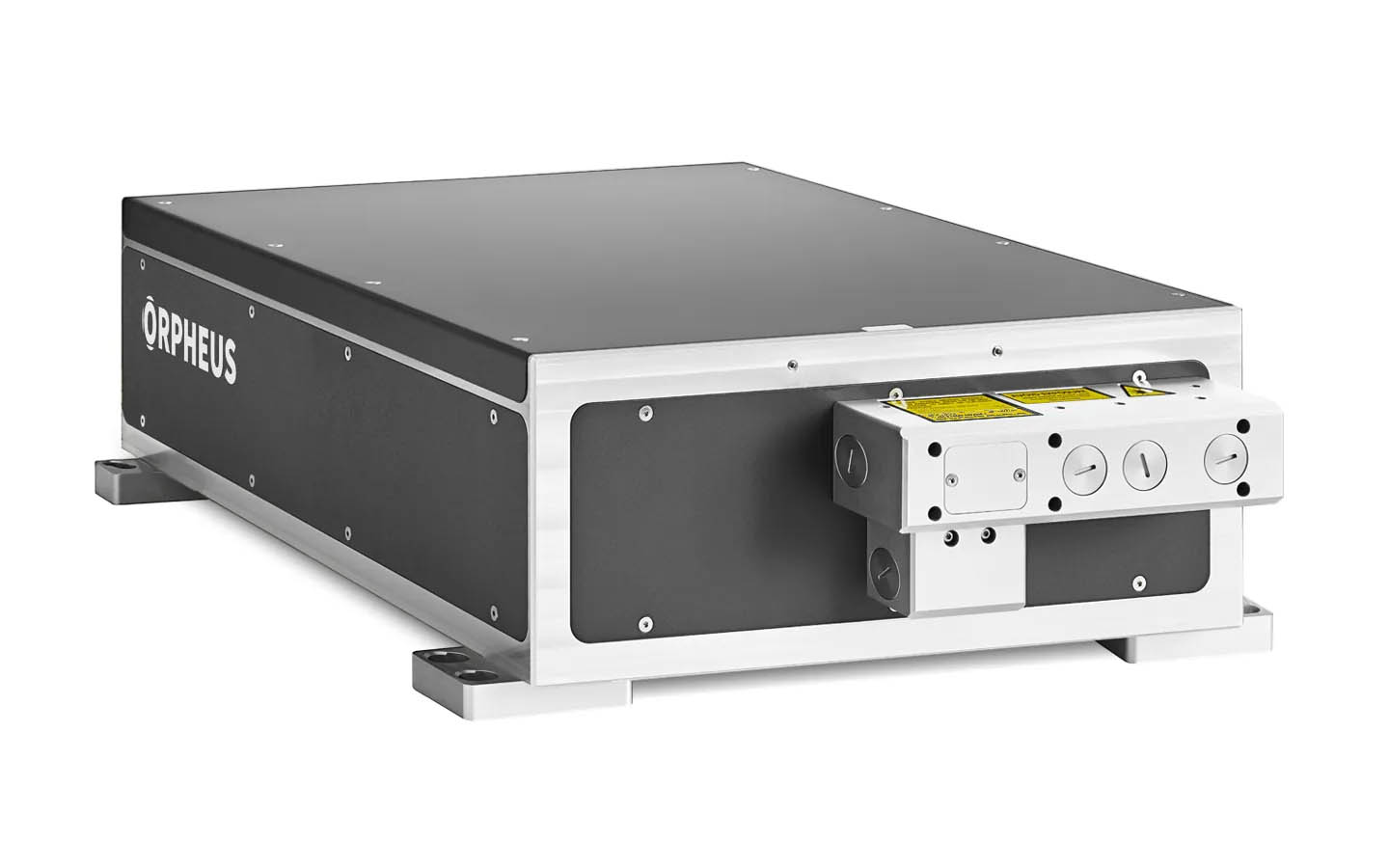

ORPHEUS-NEO 新一代光学参量放大器
  • 波长范围广，从紫外线到近红外，210 – 16 000 nm
  • 持续功率监测和诊断
  • 由 PHAROS-UP 泵浦的超短脉冲
  • 高达 80 W、800 μJ、2 MHz 频率的泵浦
  • 全集成的波长扩展模块
下载数据表
ORPHEUS-NEO 新一代光学参量放大器

ORPHEUS-NEO 是新一代光参量放大器 (OPA)。ORPHEUS-NEO 设计简洁、性能可靠，即使在要求最苛刻的科学应用中，也能成为不可多得的工具。

ORPHEUS-NEO 有多种配置可选，能在从紫外到中红外（210–16000 nm）的宽波长范围内提供高功率输出。它还可由脉冲宽度小于 100 fs的 PHAROS-UP 激光器泵浦，对应的配置包括 ORPHEUS-NEO-UP 和 ORPHEUS-NEO-ONE-UP。

ORPHEUS-NEO 采用坚固耐用的工业设计，在所有配置中都能确保出色的长期稳定性。ORPHEUS-NEO 配有多个用于泵光束位置跟踪和连续输出监控的探测器，可实现快速远程诊断和故障排除，最大限度地缩短停机时间，提高生产率。

ORPHEUS-NEO 专为满足最苛刻用户的需求而设计，为超快光谱分析和其他广泛科学应用的稳定性和多功能性树立了新的标杆。

规格参数
ORPHEUS-NEO
型号ORPHEUS-NEOORPHEUS-NEO-ONE
输出特性
配置ORPHEUSORPHEUS-ONE
泵浦功率Up to 80 WUp to 80 W
泵浦功率Up to 80 W
泵浦单脉冲能量20 – 800 µJ20 – 800 µJ
泵浦单脉冲能量20 – 800 µJ
重复频率Up to 2 MHzUp to 2 MHz
重复频率Up to 2 MHz
可调范围640 – 1000 nm (信号光)
1050 – 2600 nm (闲频光)		1400 – 2000 nm (信号光)
2100 – 4200 nm (闲频光)
转换效率
转换效率
40 – 800 μJ 泵浦能量; 高达 1 MHz> 7% @ 700 nm> 9% @ 1550 nm
20 – 40 μJ 泵浦能量; 高达 2 MHz> 3.5% @ 700 nm> 6% @ 1550 nm
光谱带宽60 – 220 cm‑1 @ 700 – 960 nm50 – 150 cm‑1 @ 1450 – 2000 nm
脉宽 1)120 – 400 fs100 – 400 fs
光束质量, M2< 1.3 @ 800 nm< 1.3 @ 1550 nm
光斑直径 2)2.1 ± 0.6 mm @ 800 nm2.1 ± 0.6 mm @ 1550 nm
光束发散角（全角）< 2 mrad @ 800 nm< 4 mrad @ 1550 nm
长期功率稳定性 (8小时) 3)< 1% @ 800 nm< 1% @ 1550 nm
单脉冲能量稳定性 (1分钟) 3)< 1% @ 800 nm< 1% @ 1550 nm
波长扩展选项;
转换效率		210 – 320 nm (THS)
> 0.4% @ 250 nm		640 – 1000 nm 和
1050 – 1350 nm (VIS–NIR)
> 1% @ 700 nm
320 – 500 nm (SHS) 和
525 – 640 nm (SHI)
> 1.2% @ 350 nm
2500 – 4200 nm (DFG1)
> 3% @ 3000 nm		4000 – 16 000 nm (DFG)
> 0.3% @ 10 000 nm (for > 40 µJ 泵浦能量)
4000 – 16 000 nm (DFG2)
> 0.2% @ 10 000 nm
泵浦激光器要求
环境和使用要求
型号ORPHEUS-NEOORPHEUS-NEO-ONE
  1. 输出脉宽取决于选定的波长和泵浦激光的脉宽。
  2. FW 1/e2，在激光输出端测量，使用最大单脉冲能量。
  3. 表示为 NRMSD (归一化均方根偏差)。
  4. 规格保证在最大温度变化为 ±1℃ 和湿度变化为 ±10% 的情况下有效。
ORPHEUS-NEO-UP
型号ORPHEUS-NEO-UPORPHEUS-NEO-ONE-UP
输出特性
配置ORPHEUSORPHEUS-ONE
泵浦功率Up to 20 WUp to 20 W
泵浦功率Up to 20 W
泵浦单脉冲能量20 – 400 µJ20 – 400 µJ
泵浦单脉冲能量20 – 400 µJ
重复频率Up to 1 MHzUp to 1 MHz
重复频率Up to 1 MHz
可调范围640 – 1000 nm (信号光)
1050 – 2600 nm (闲频光)		1450 – 2000 nm (信号光)
2100 – 4500 nm (闲频光)
转换效率> 7% @ 700 nm> 9% @ 1550 nm
光谱带宽120 – 300 cm‑1 @ 700 – 2600 nm150 – 300 cm‑1 @ 1500 – 1900 nm & 2200 – 3500 nm 1)
最小脉宽 2)< 100 fs @ 700 – 1000 nm
< 120 fs @ 1060 – 2000 nm		< 120 fs @ 1500 – 1900 nm
光束质量, M2< 1.3 @ 800 nm< 1.3 @ 1550 nm
光斑直径 2)2.1 ± 0.6 mm @ 800 nm2.1 ± 0.6 mm @ 1550 nm
光束发散角（全角）< 2 mrad @ 800 nm< 4 mrad @ 1550 nm
长期功率稳定性 (8小时) 4)< 1% @ 800 nm< 1% @ 1550 nm
单脉冲能量稳定性 (1分钟) 4)< 1% @ 800 nm< 1% @ 1550 nm
波长扩展选项;
转换效率		210 – 320 nm (THS)
0.2% @ 250 nm		640 – 1000 nm 和
1050 – 1450 nm (VIS–NIR)
1% @ 700 nm
320 – 500 nm (SHS) 和
525 – 640 nm (SHI)
1.2% @ 350 nm
2500 – 4500 nm (DFG1)
3% @ 3000 nm		4500 – 14 000 nm (DFG)
0.2% @ 10 000 nm
4500 – 14 000 nm (DFG2)
0.1% @ 10 000 nm
泵浦激光器的要求
环境和使用要求
型号ORPHEUS-NEO-UPORPHEUS-NEO-ONE-UP
  1. 频谱宽度等于150 – 250 cm‑1 @ 5000 – 12 000 nm。
  2. 输出脉宽取决于选定的波长和泵浦激光的脉宽。
  3. FW 1/e2，在激光输出端测量，使用最大单脉冲能量。
  4. 表示为 NRMSD (归一化均方根偏差)。
  5. 规格保证在最大温度变化为 ±1℃ 和湿度变化为 ±10% 的情况下有效。
性能
调谐曲线

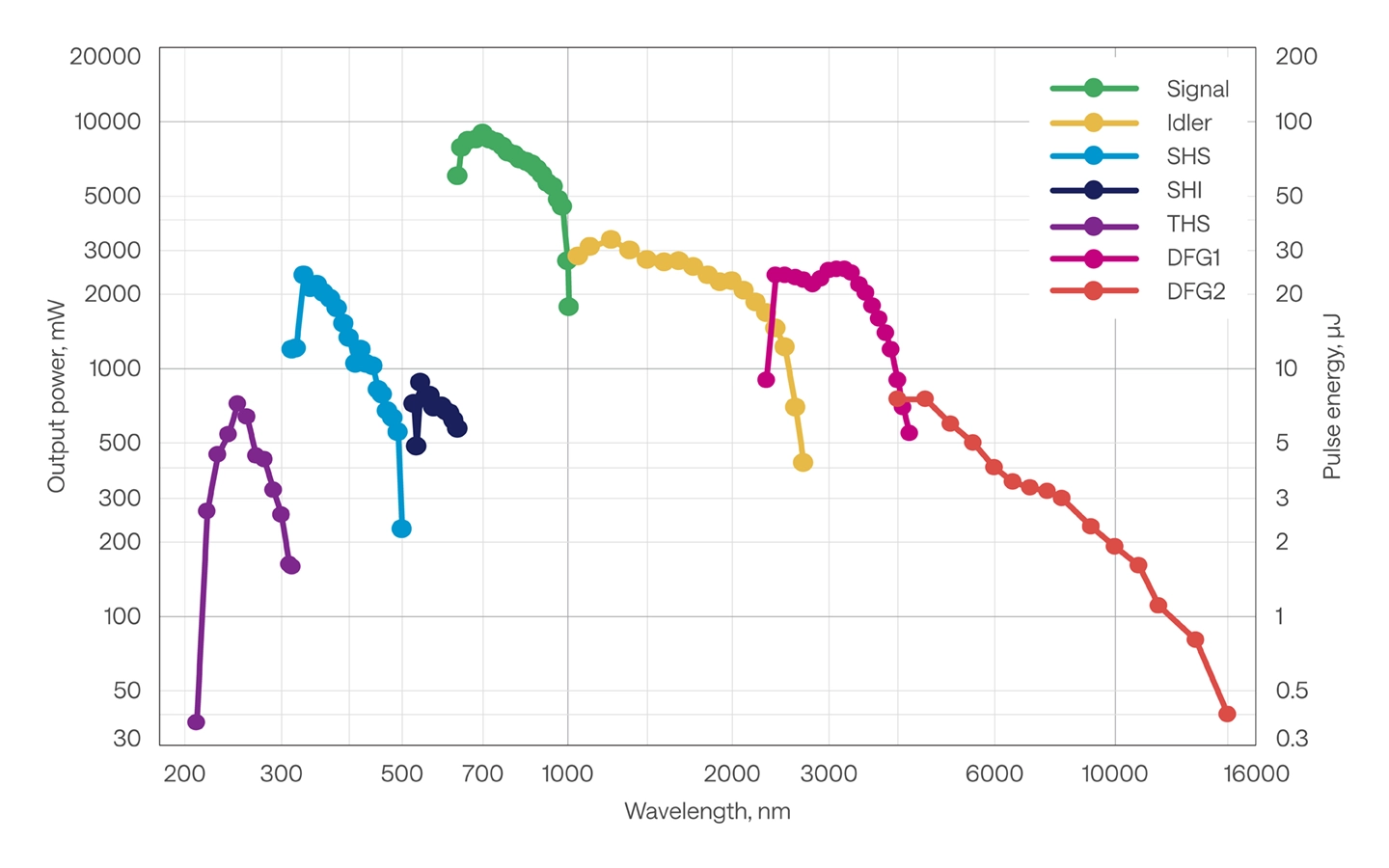

ORPHEUS-NEO 的典型调谐曲线

ORPHEUS-NEO 的典型调谐曲线

泵浦: 80 W, 800 µJ, 100 kHz

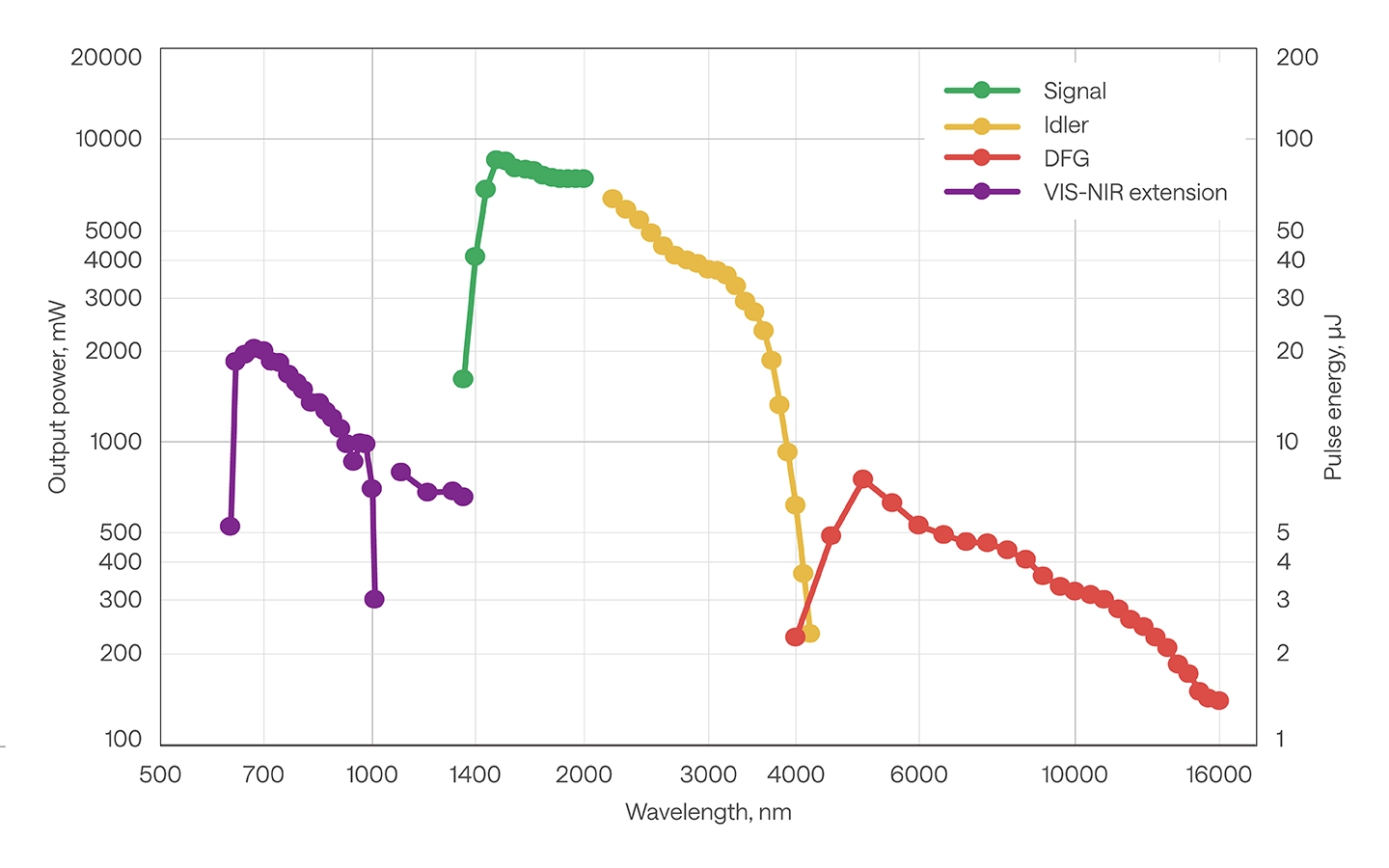

ORPHEUS-NEO-ONE 的典型调谐曲线

ORPHEUS-NEO-ONE 的典型调谐曲线

泵浦: 80 W, 800 µJ, 100 kHz

如需定制调谐曲线，请访问 Optics ToolBox.

稳定性

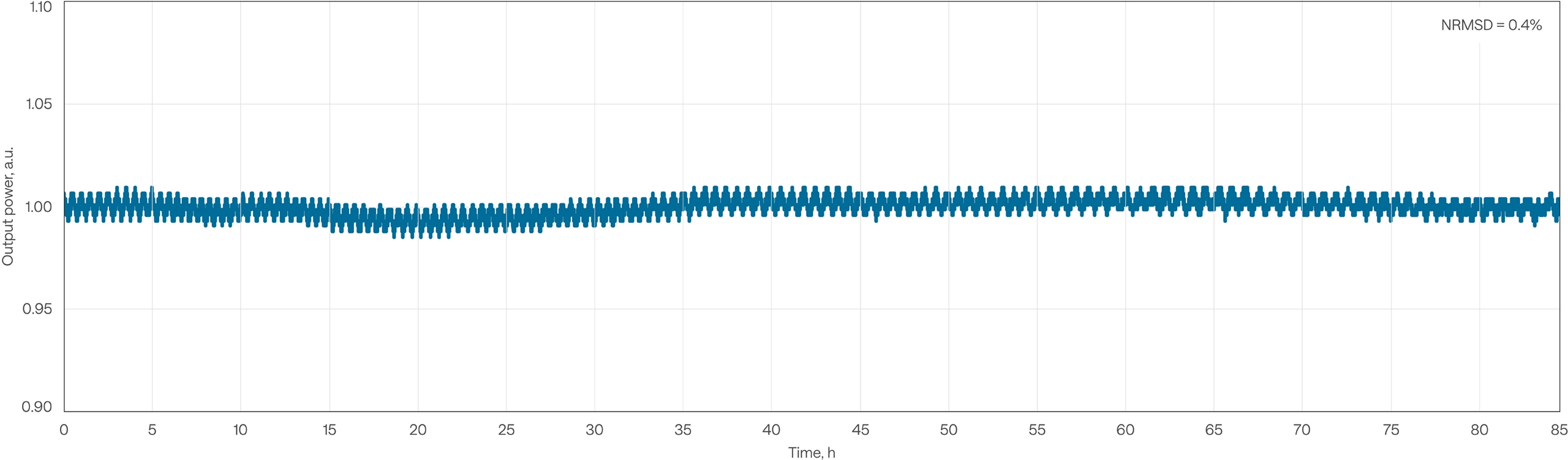

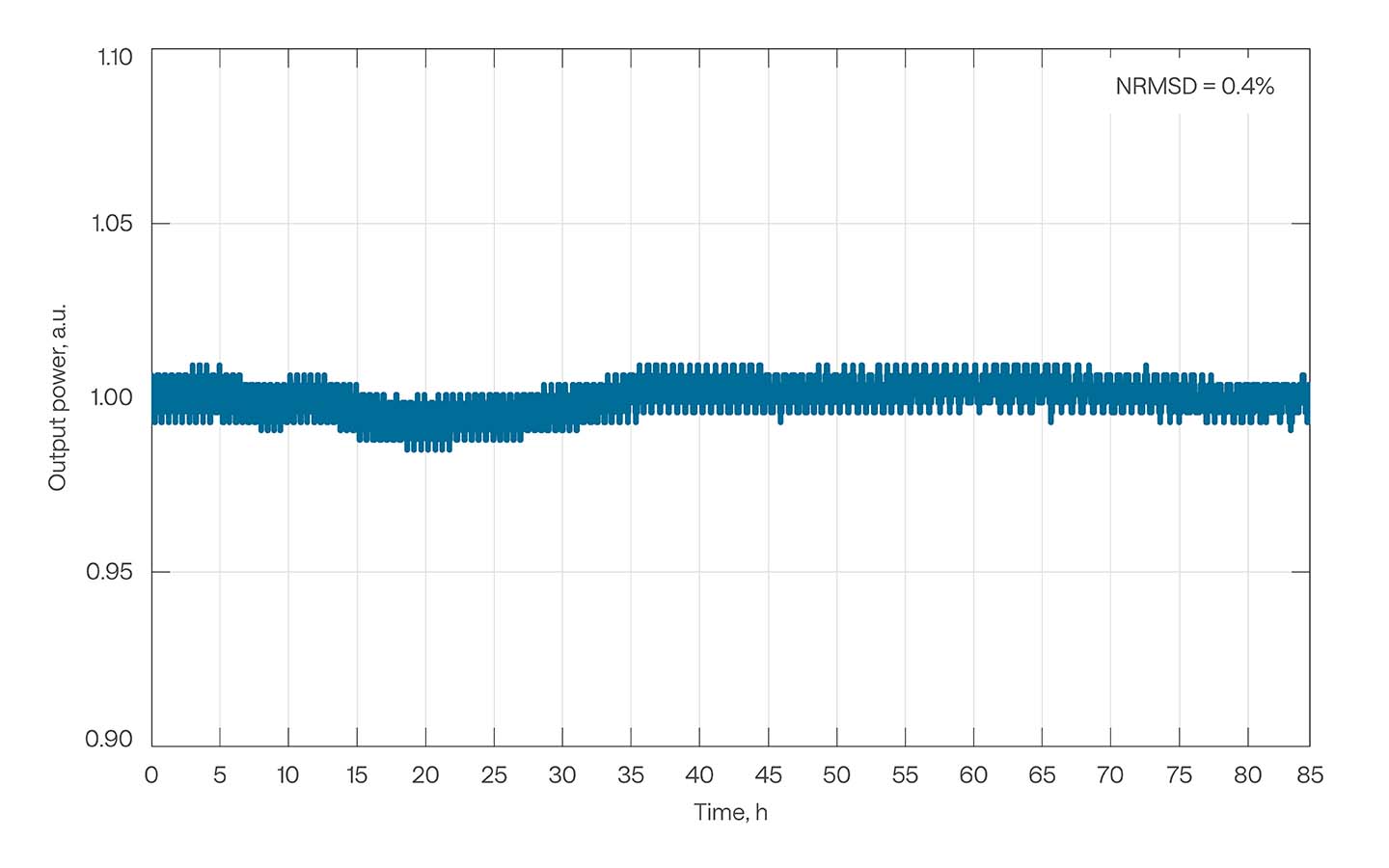

ORPHEUS-NEO 在 800 nm 下的典型长期功率稳定性

ORPHEUS-NEO 在 800 nm 下的典型长期功率稳定性

轮廓图

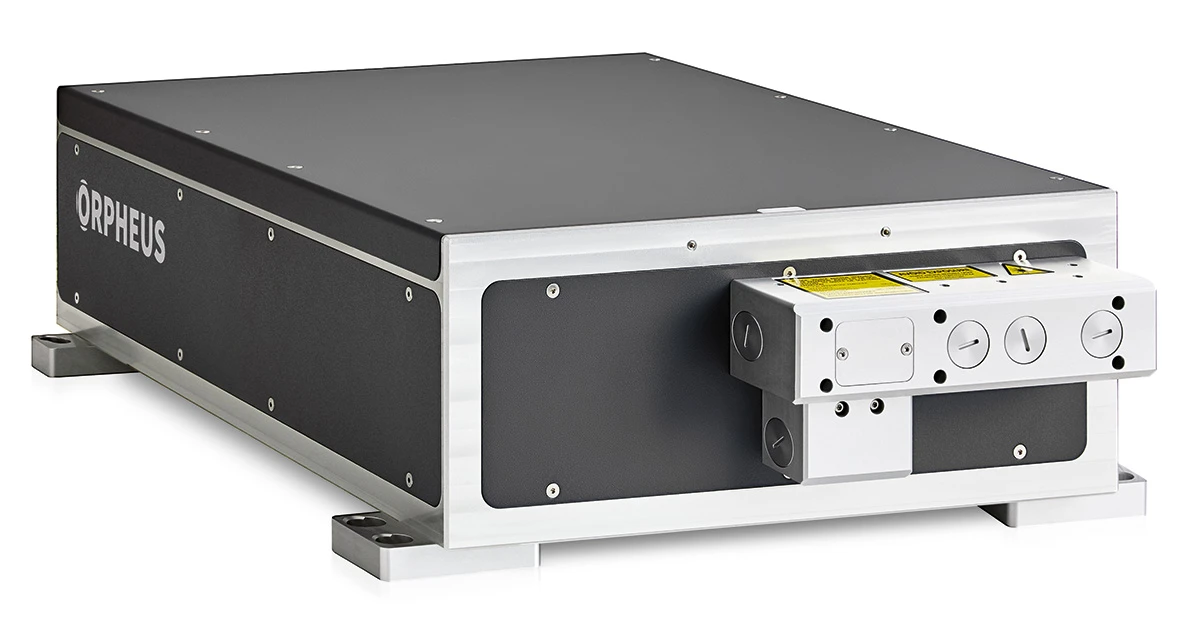

ORPHEUS-NEO 新一代光学参量放大器

ORPHEUS-NEO 新一代光学参量放大器

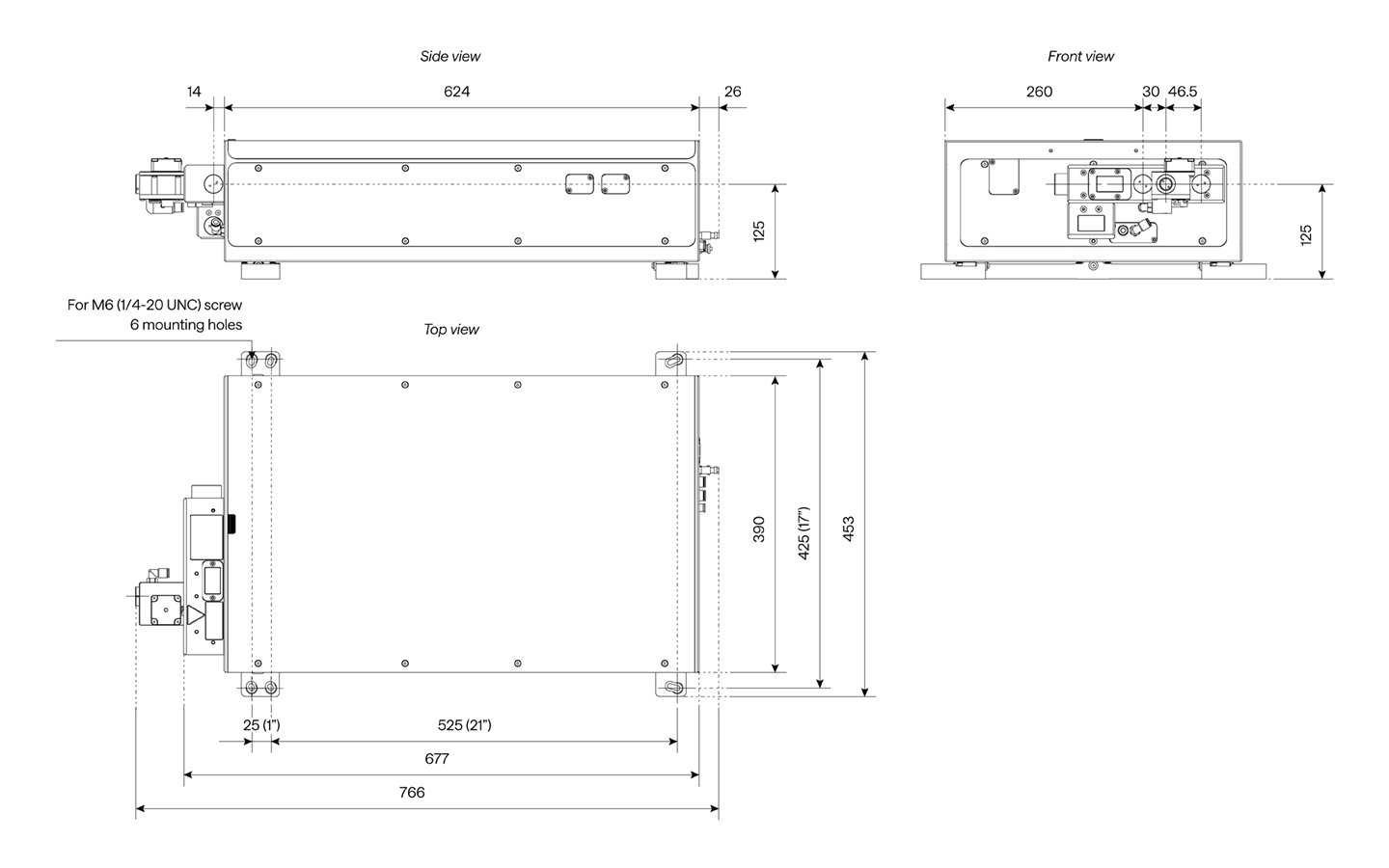

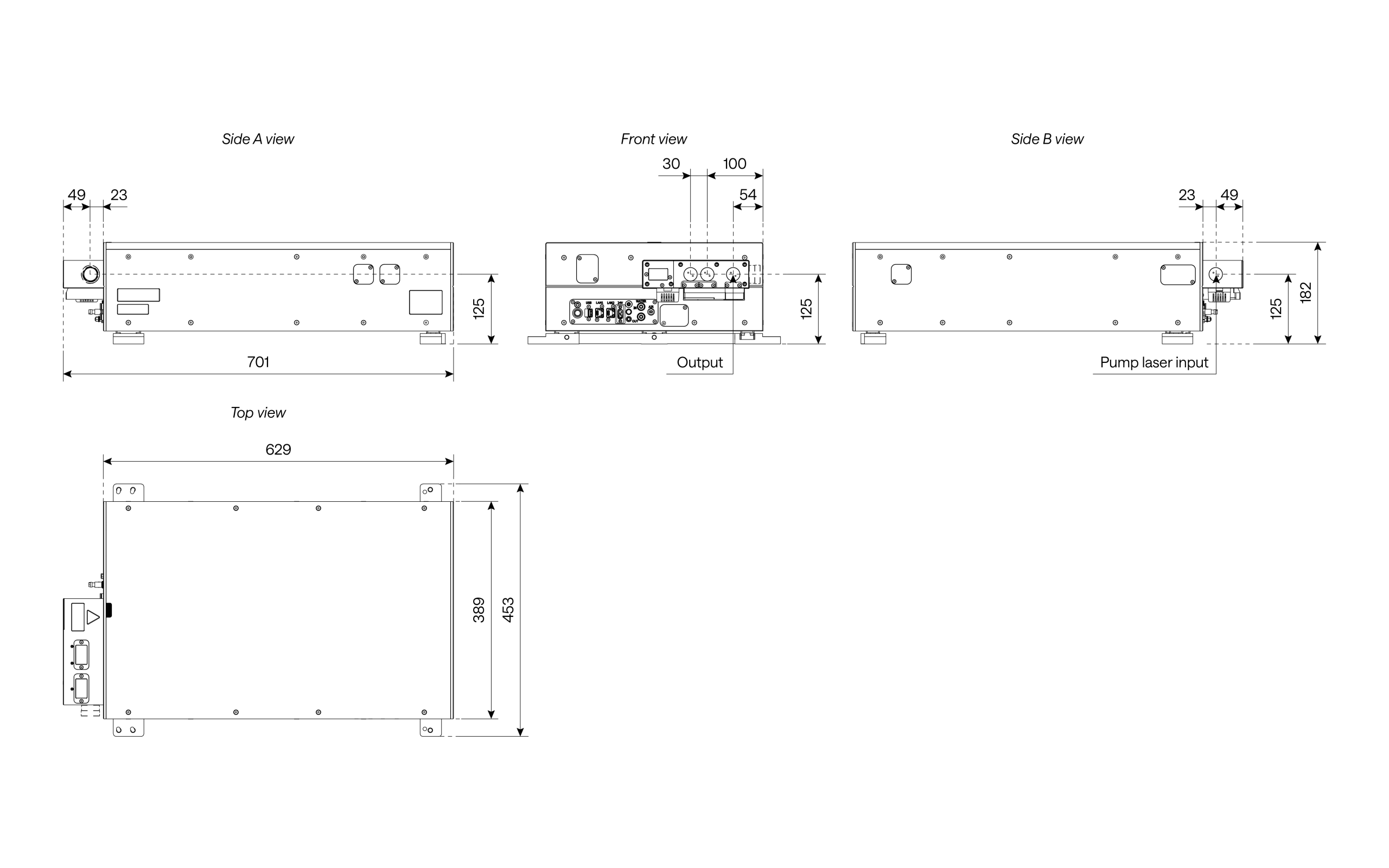

ORPHEUS-NEO / ORPHEUS-NEO-UP 轮廓图

ORPHEUS-NEO / ORPHEUS-NEO-UP 轮廓图
