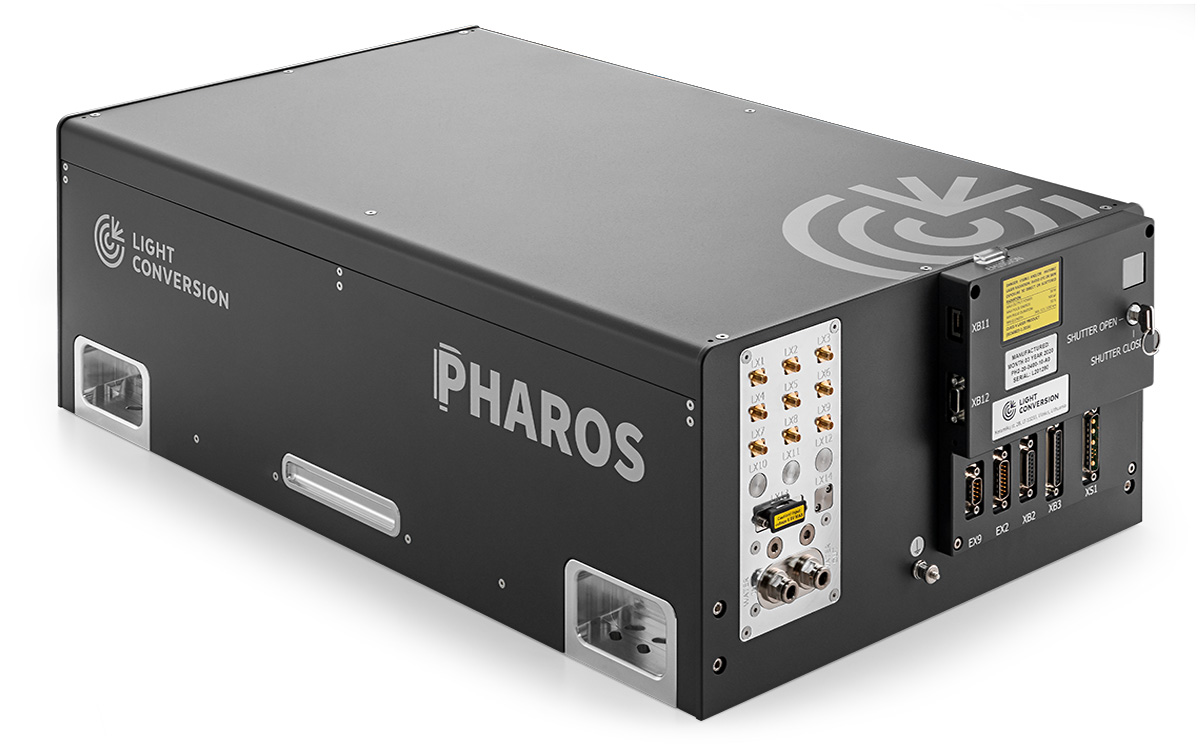

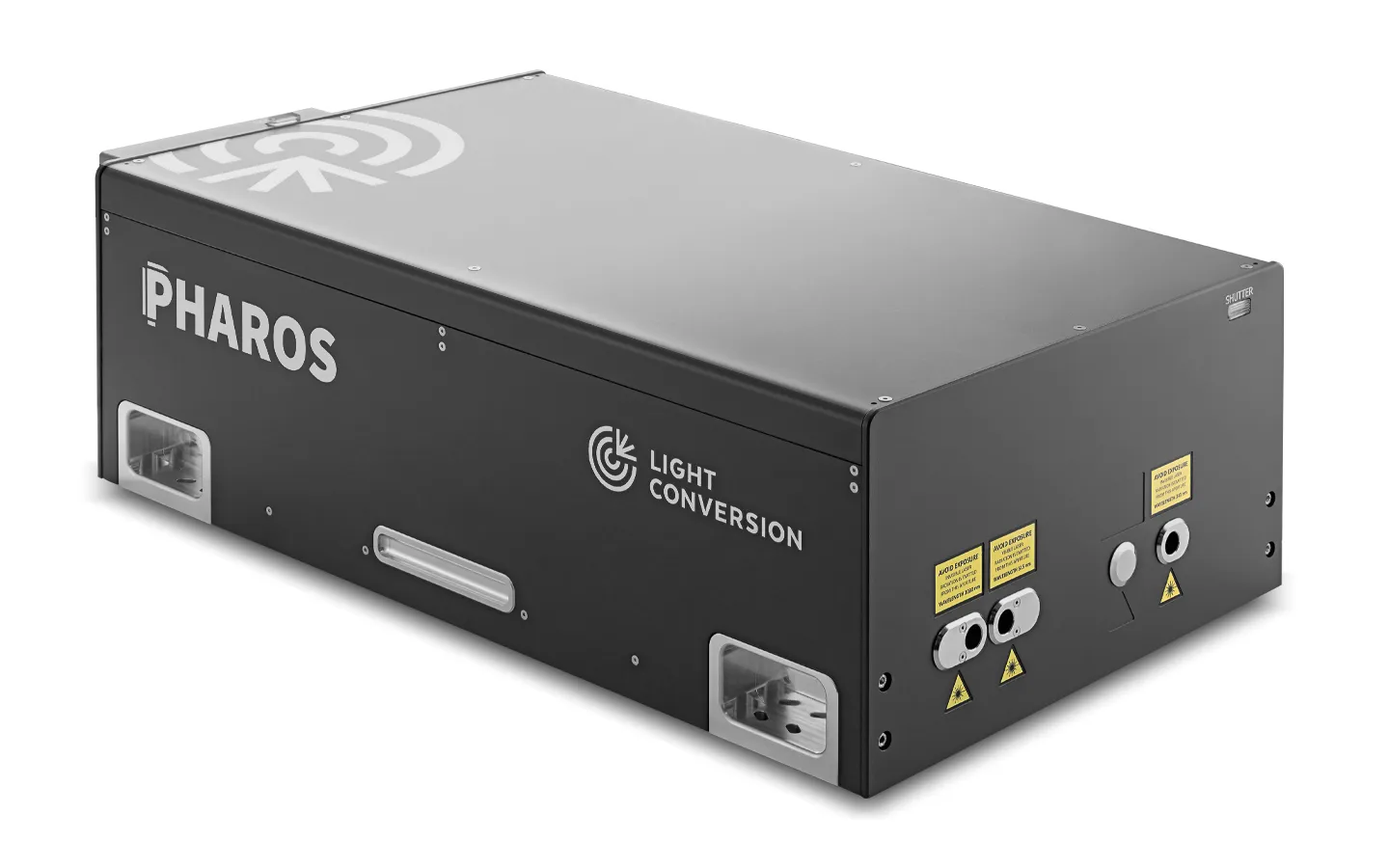

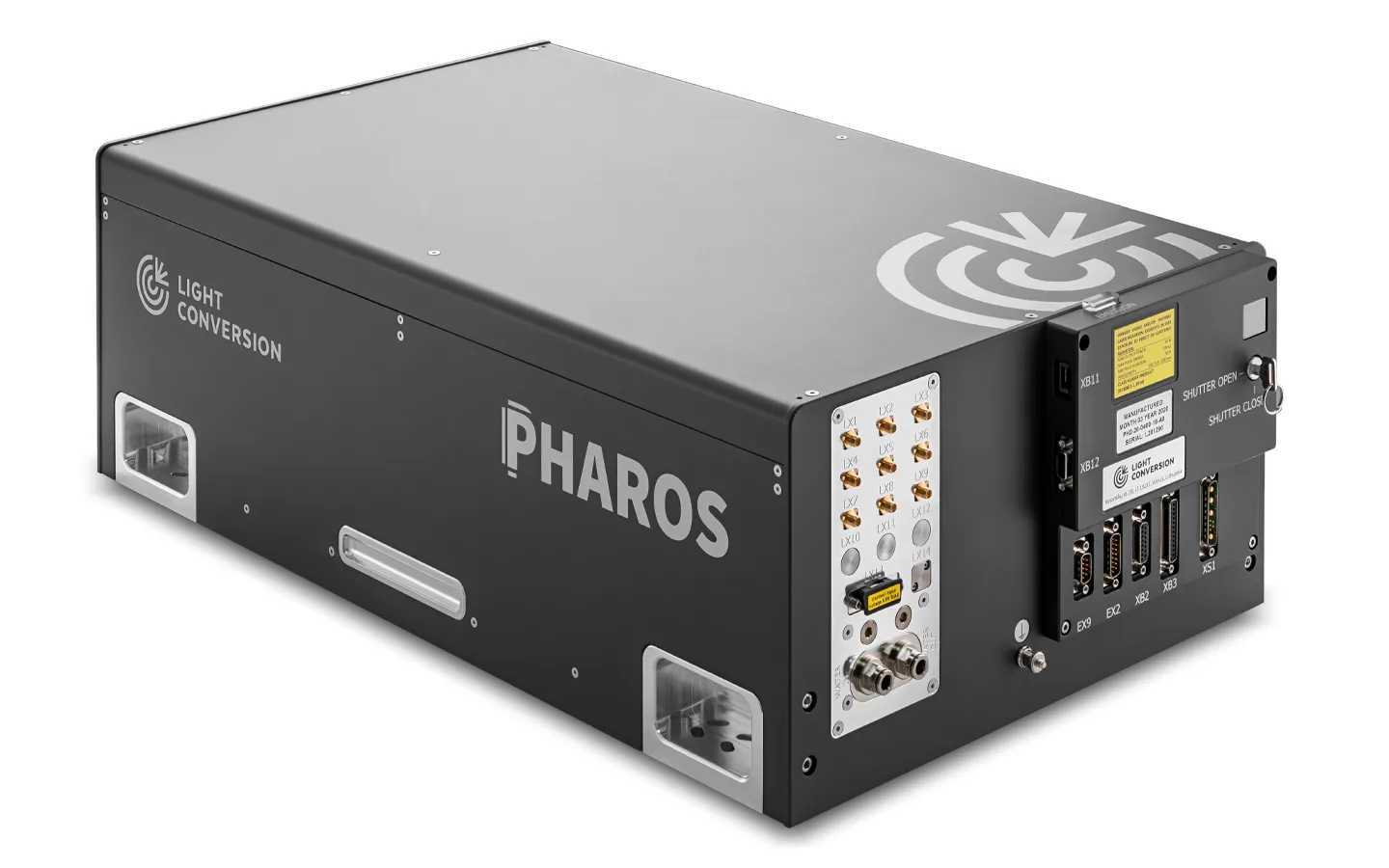

PHAROS 飞秒激光器 – LIGHT CONVERSION

用于工业及科研的模块化设计飞秒激光器

最大单脉冲能量 5 mJ
最小脉宽输出 < 100 fs
100 fs – 20 ps 连续可调脉宽
POD 和 BiBurst 功能
高达 5 次谐波或可调谐扩展
CEP 稳定或重复频率锁定

下载数据表

PHAROS 飞秒激光器兼具多毫焦脉冲能量与高平均功率，采用坚固的光机械设计，专为科研与工业应用而优化。其热稳定密封设计确保能无缝集成到各类光学装置和加工工作站中，不仅能提供超长的激光器使用寿命，还能在不同环境下保持稳定运行。

PHAROS 具有无与伦比的多功能性，可满足通常需要多个激光系统的应用。其主要可调参数包括脉冲持续时间（100 fs – 20 ps）、重复频率（单脉冲 – 1 MHz）、脉冲能量（高达 5 mJ）和平均功率（高达 20 W）。

内置的脉冲选择器支持脉冲按需输出模式，进一步提升了操作灵活性。此外，PHAROS 飞秒激光器的多功能性还可通过各种选件进一步扩展，包括载波包络相位（CEP）稳定、重复率锁定到外部源、自动谐波模块和光学参量放大器。

规格参数


型号	PH2-10W	PH2-20W-SP	PH2-20W-SP	PH2-20W-SP	PH2-5mJ	PH2-UP	PH2-UP
型号	PH2-10W	PH2-20W-SP			PH2-5mJ	PH2-UP
输出特性

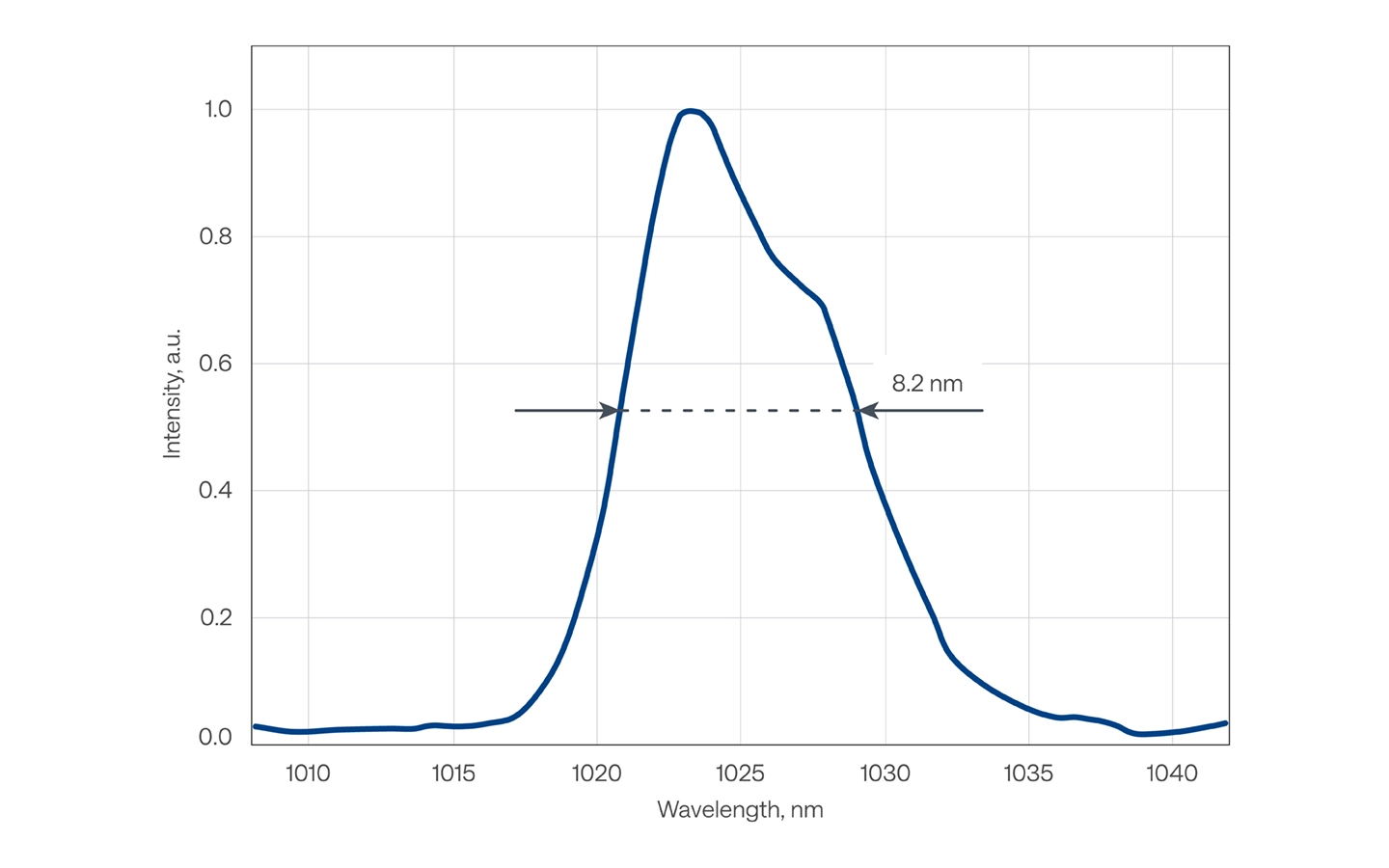

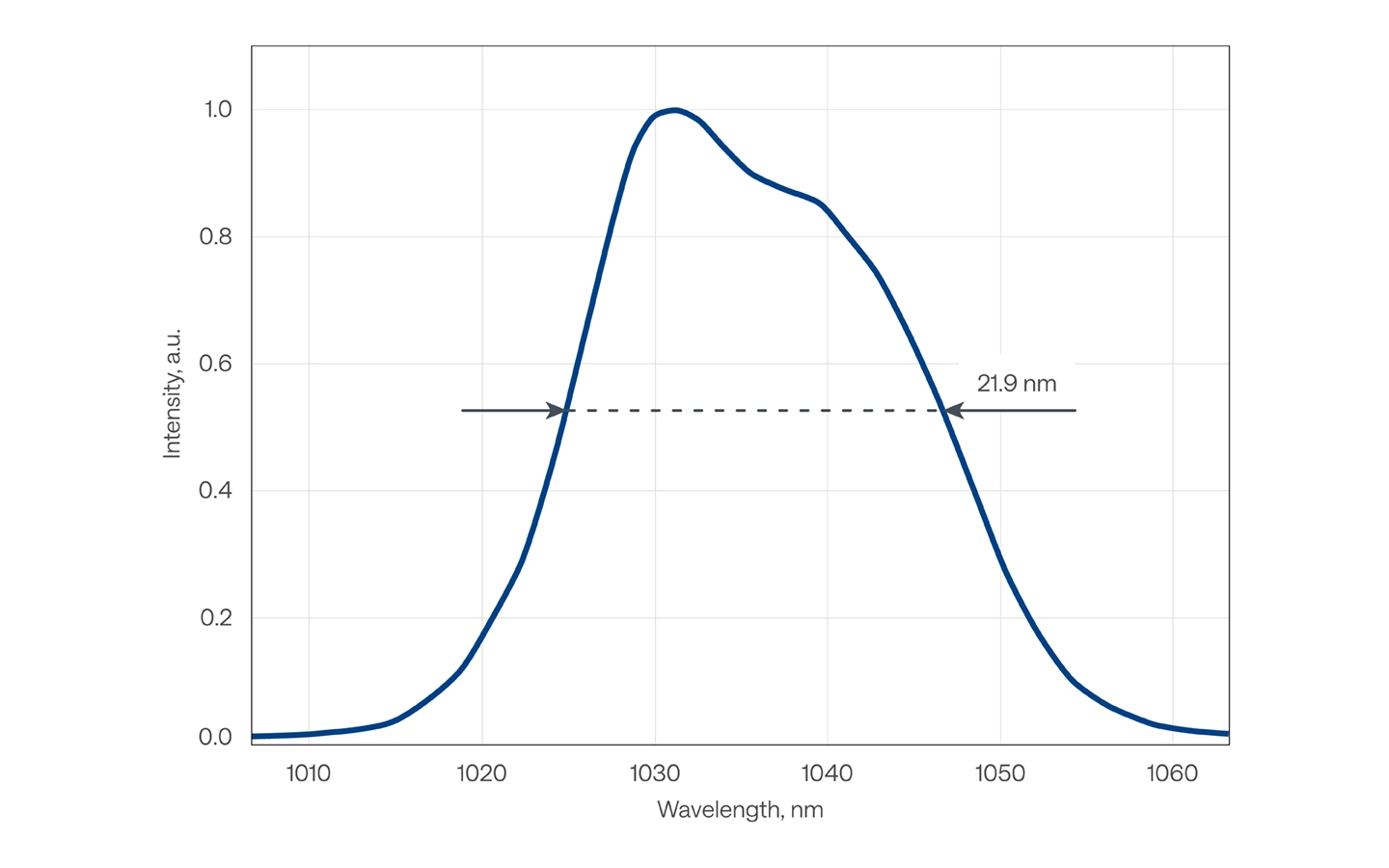

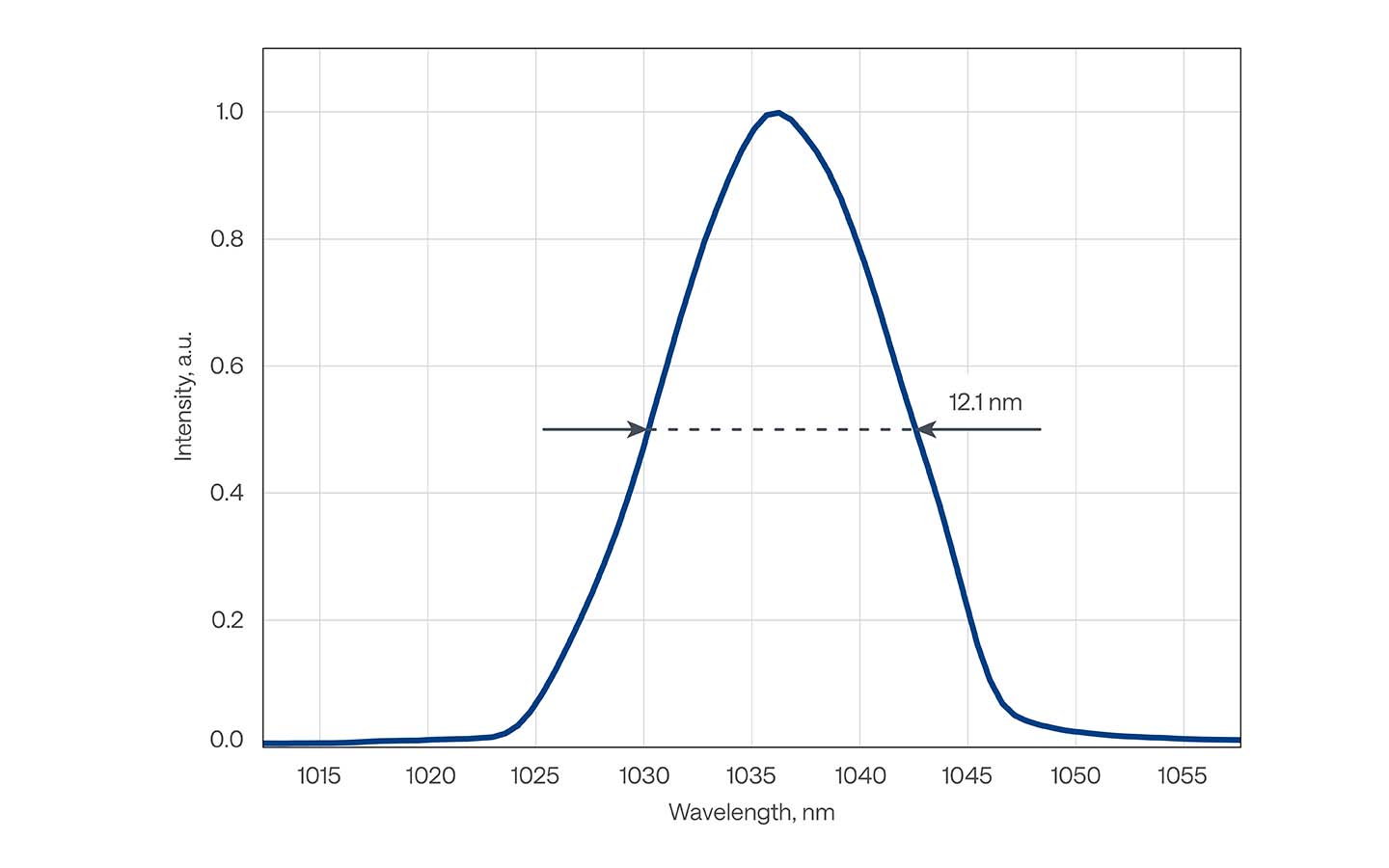

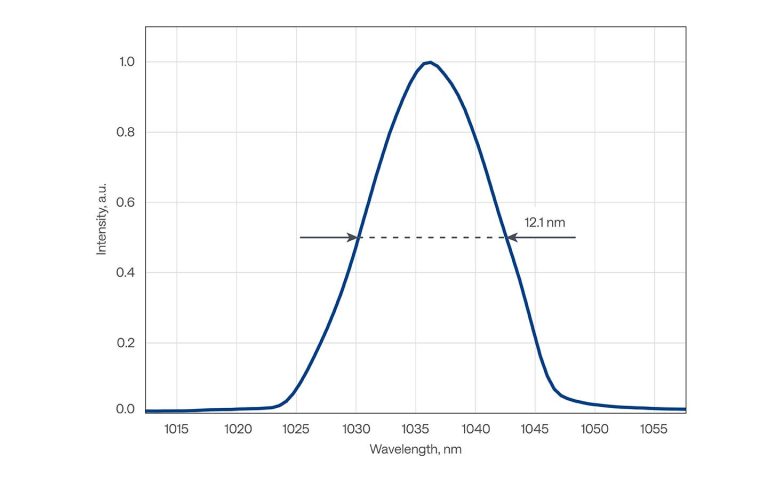

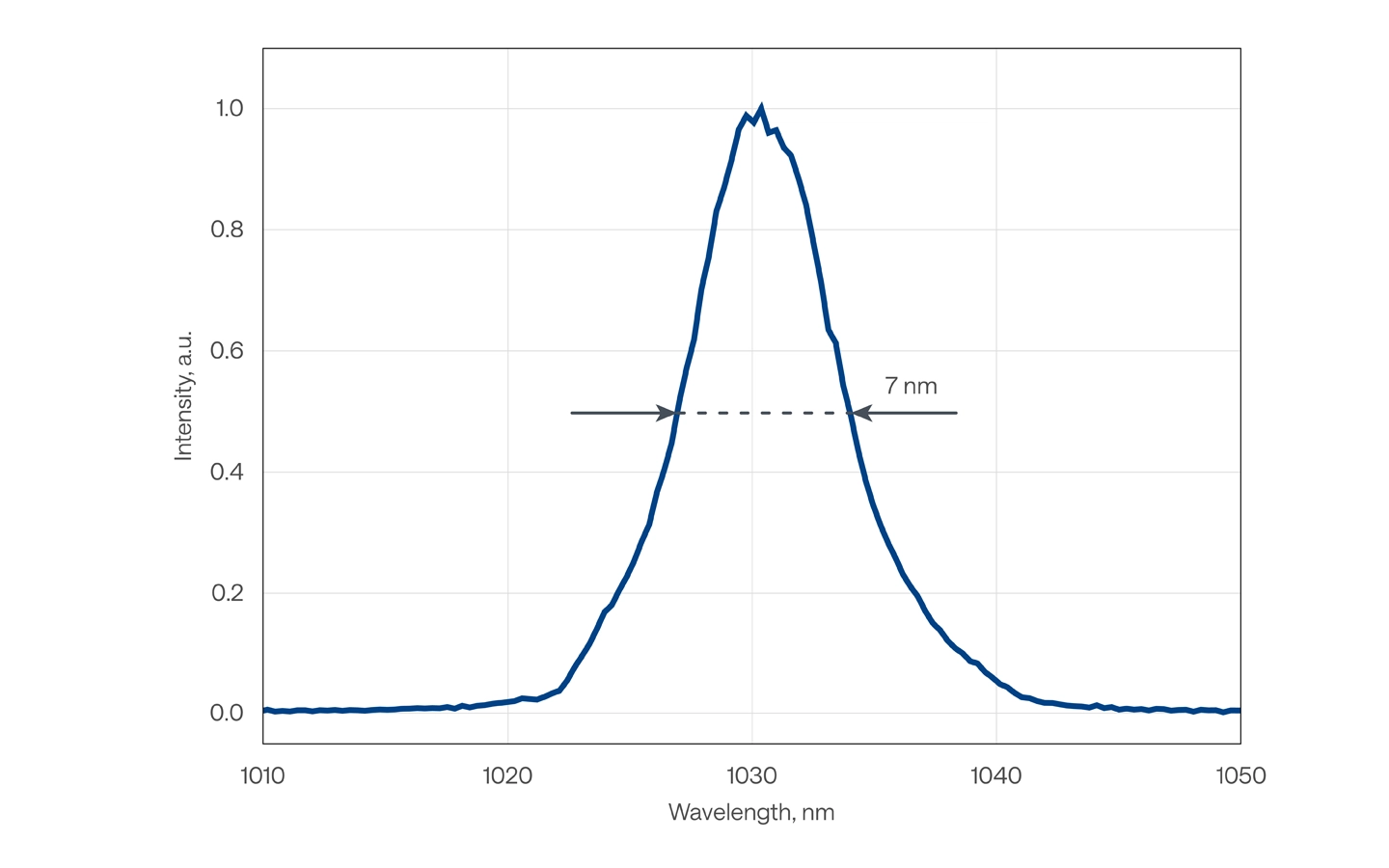

中心波长 ¹⁾	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm
中心波长 ¹⁾	1030 ± 10 nm
最大平均输出功率	10 W	20 W	20 W	20 W	20 W	20 W	20 W
最大平均输出功率	10 W	20 W

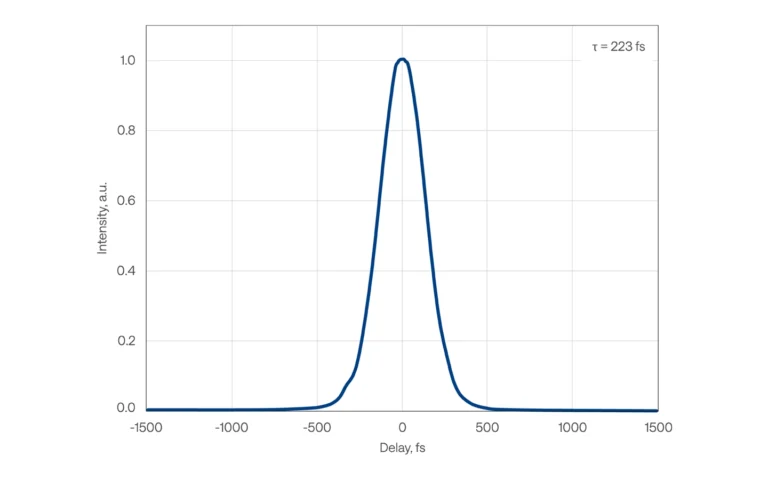

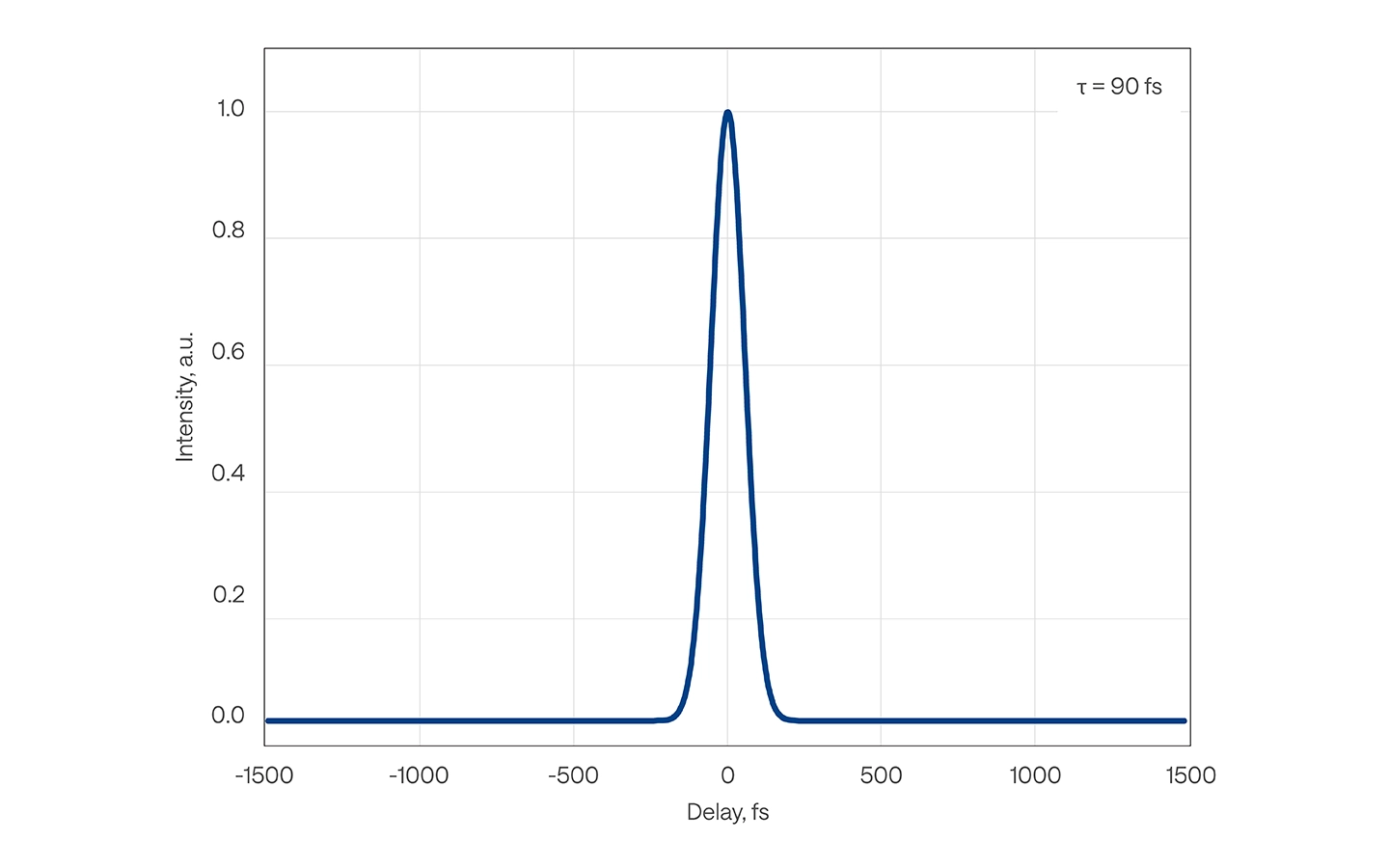

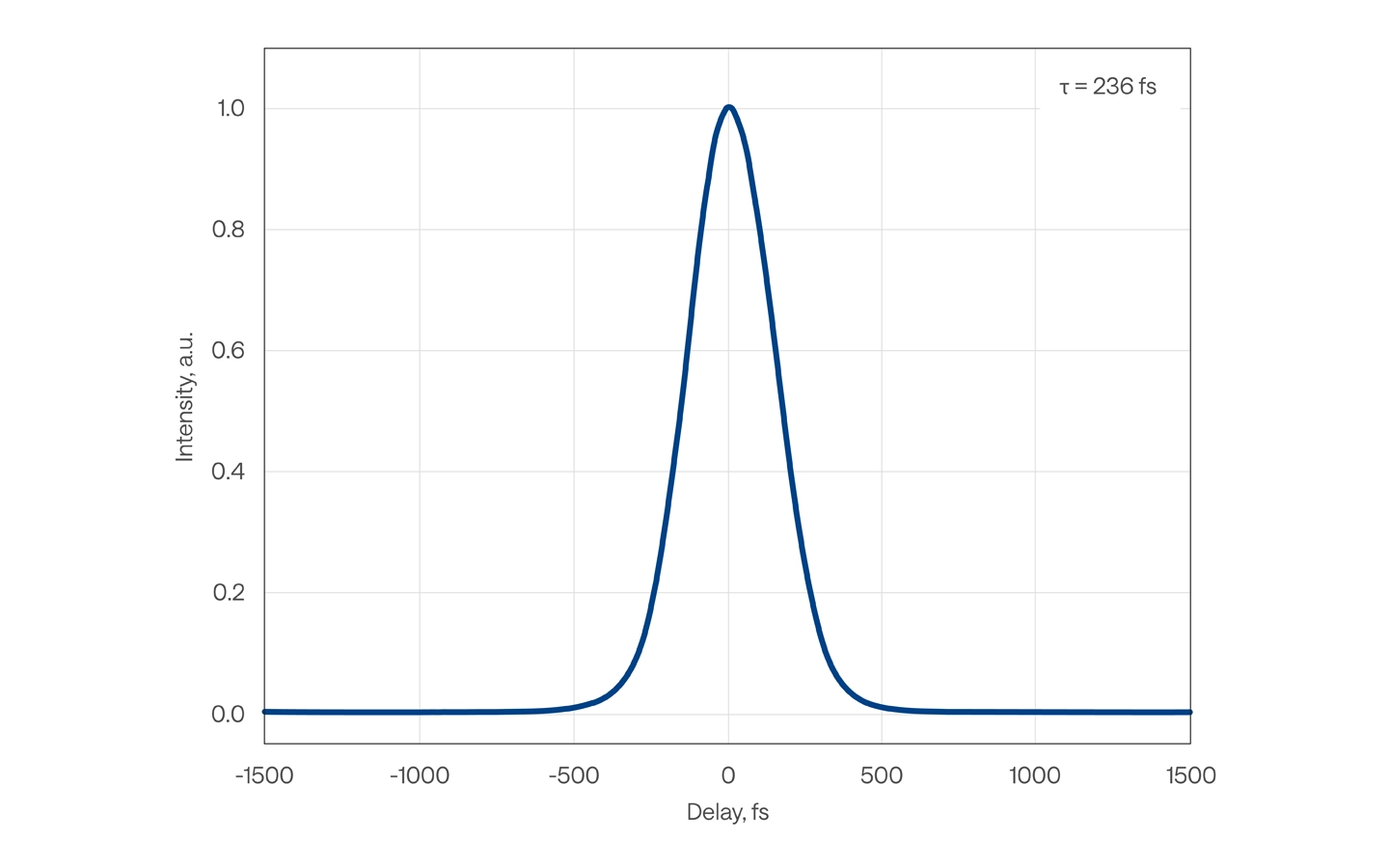

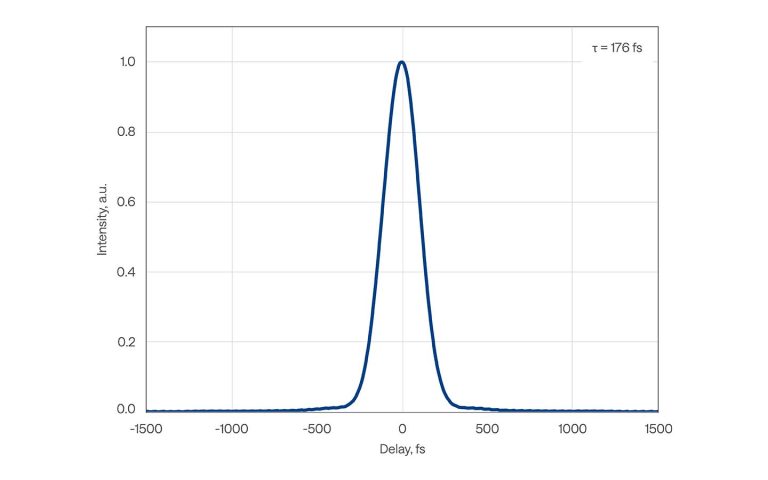

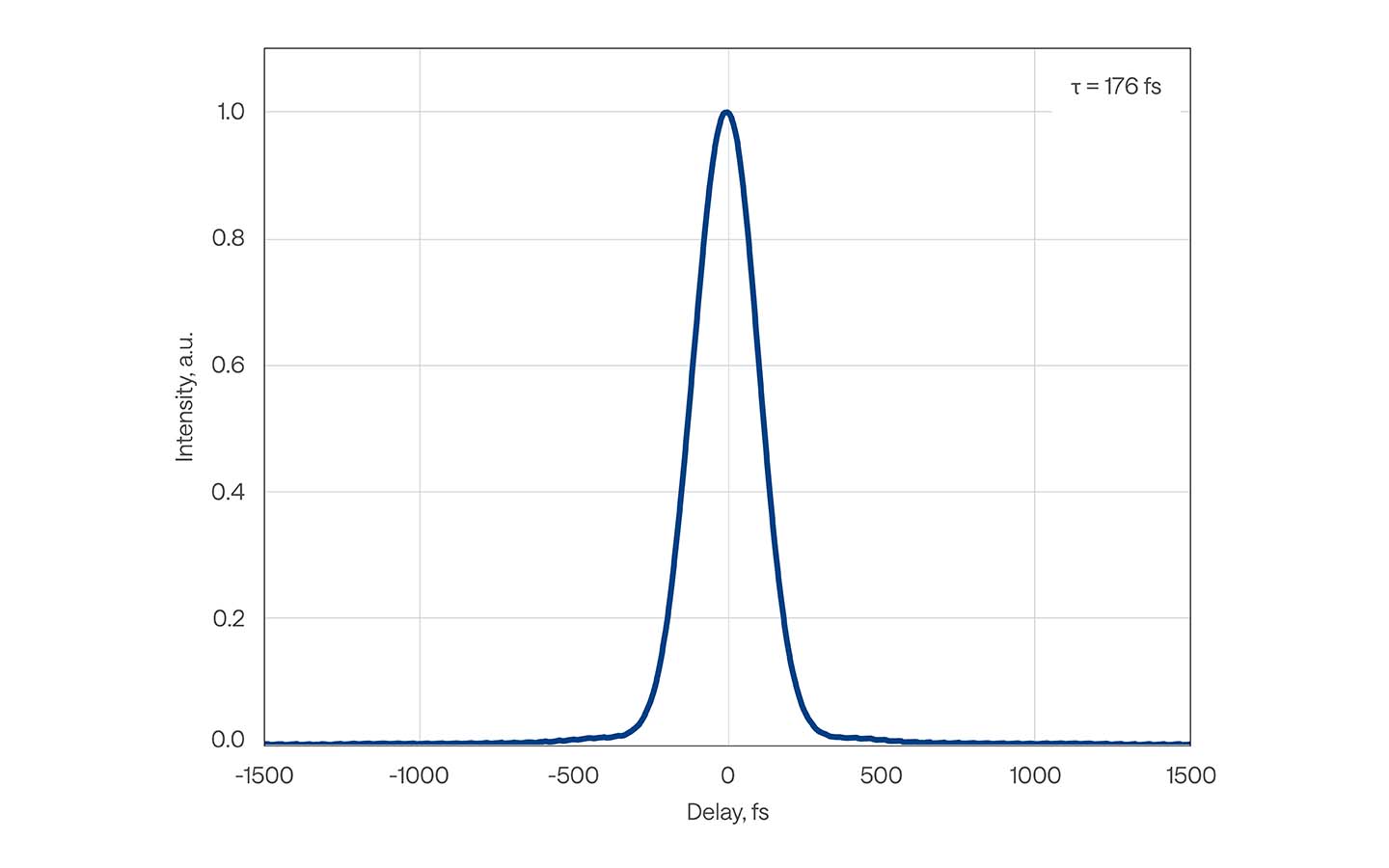

脉宽 ²⁾	< 290 fs	< 190 fs	< 190 fs	< 190 fs	< 250 fs	< 100 fs	< 100 fs
脉宽 ²⁾	< 290 fs	< 190 fs			< 250 fs	< 100 fs
脉宽调谐范围	290 fs – 10 ps (20 ps 可按需定制)	190 fs – 10 ps (20 ps 可按需定制)	190 fs – 10 ps (20 ps 可按需定制)	190 fs – 10 ps (20 ps 可按需定制)	n / a	100 fs – 10 ps	100 fs – 10 ps
脉宽调谐范围	290 fs – 10 ps (20 ps 可按需定制)	190 fs – 10 ps (20 ps 可按需定制)			n / a	100 fs – 10 ps

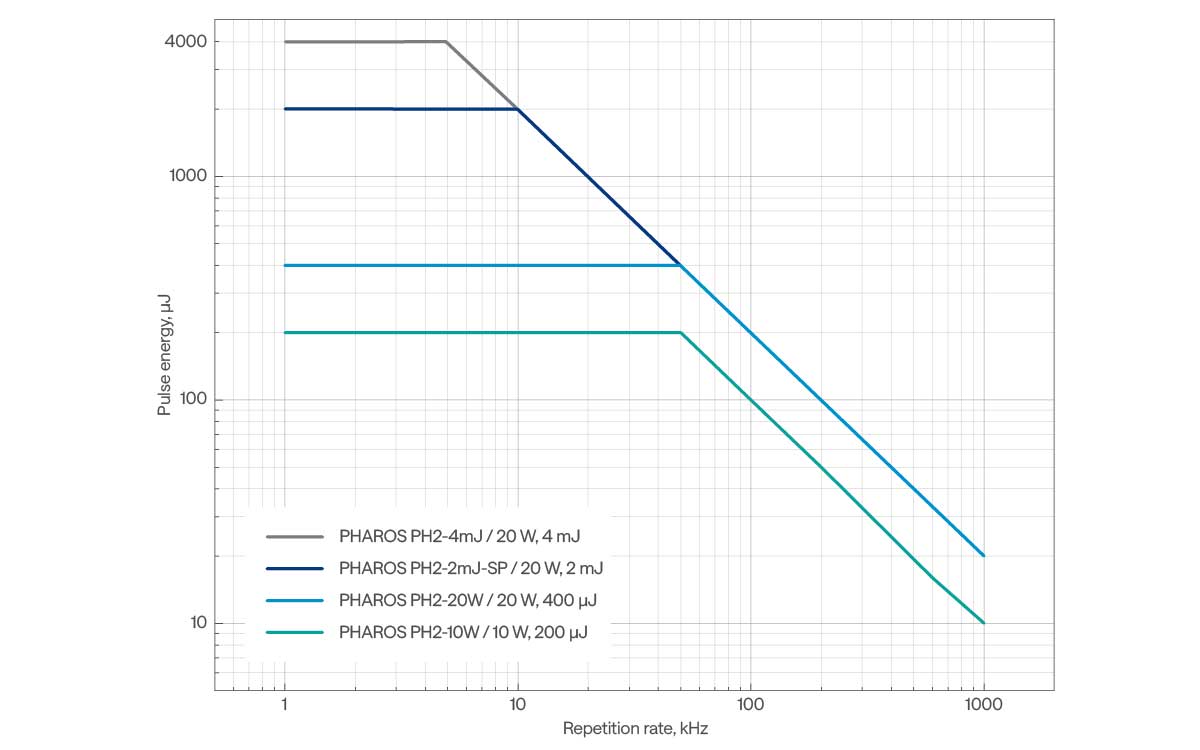

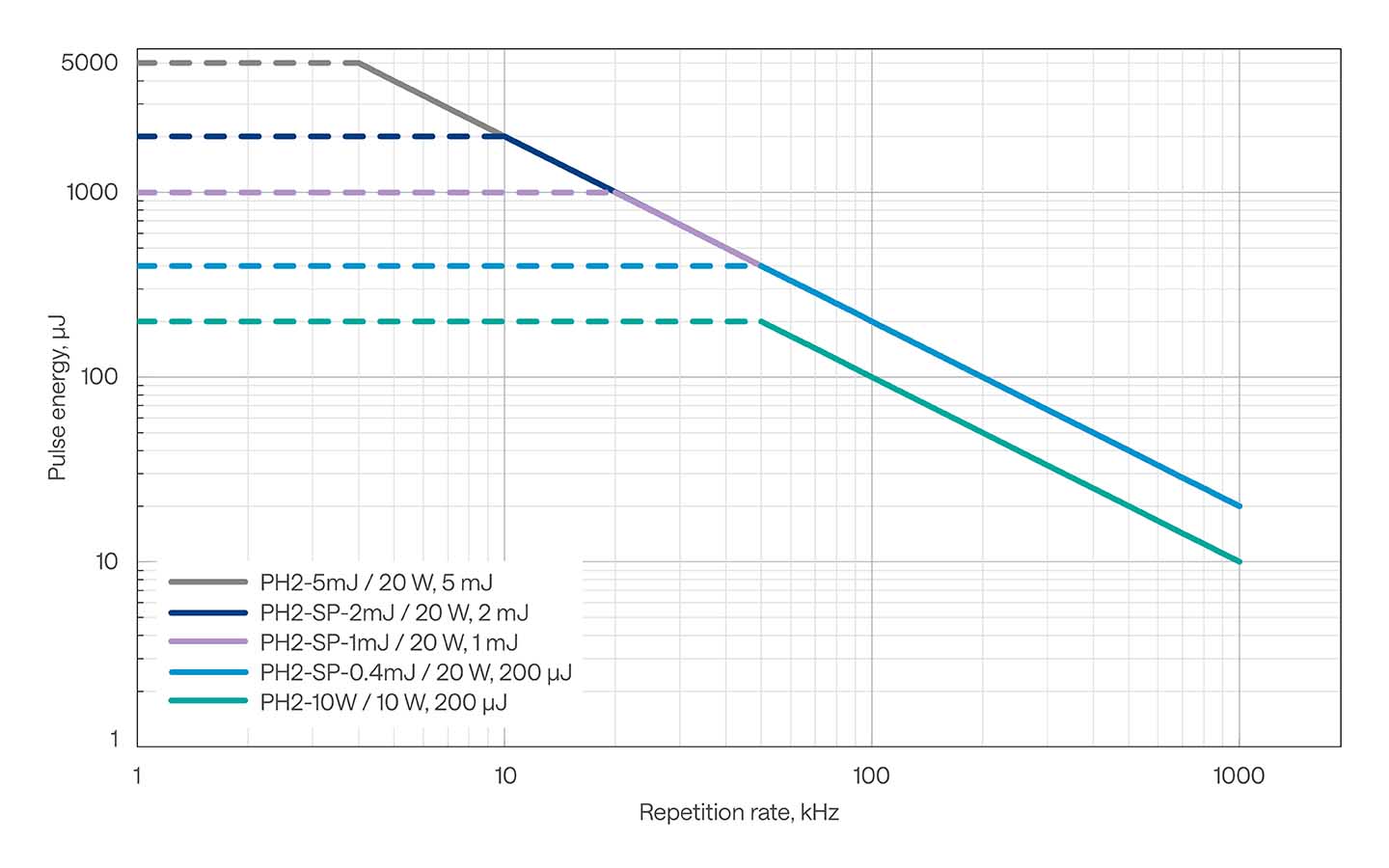

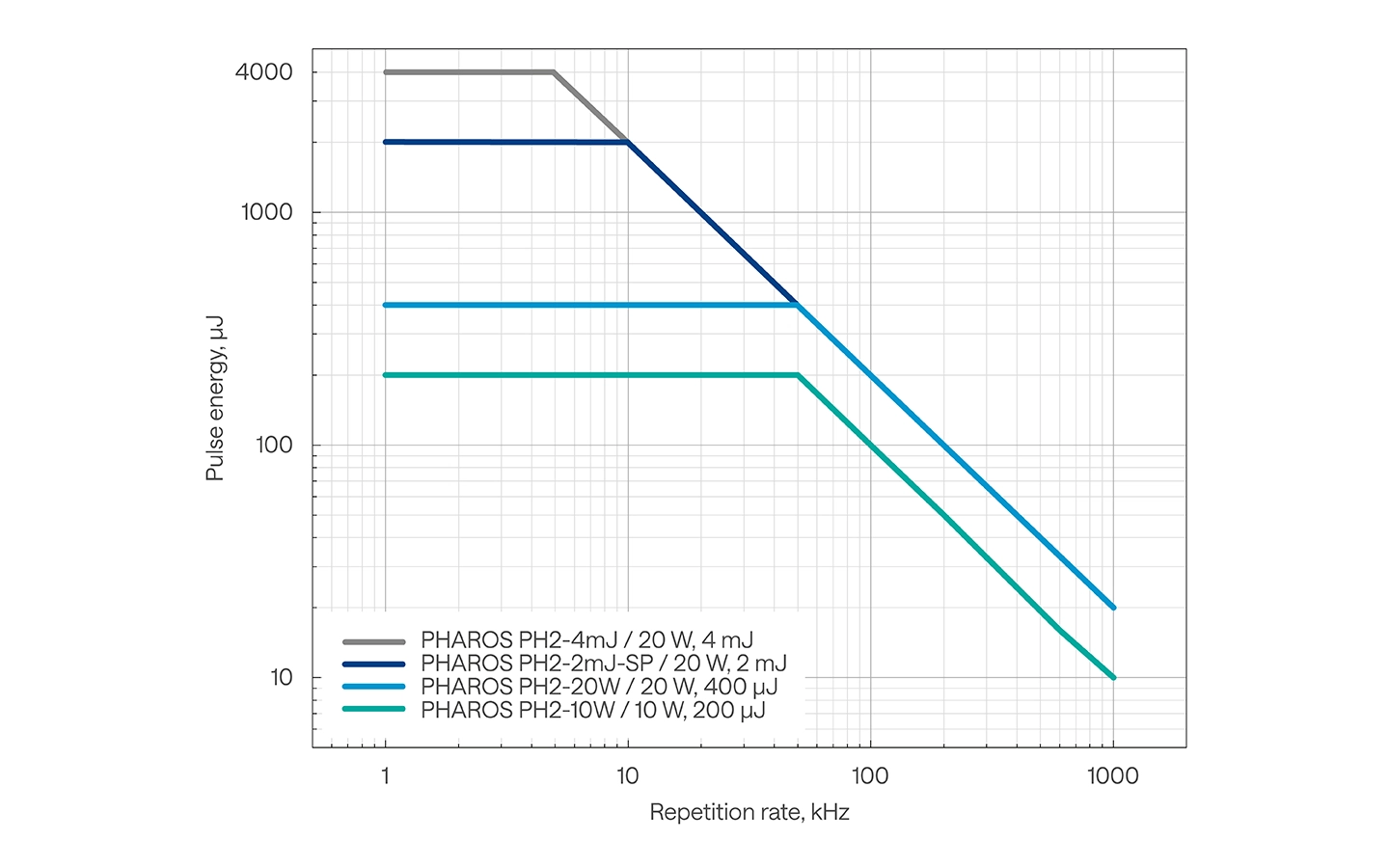

最大单脉冲能量	0.2 mJ	0.4 mJ	1 mJ	2 mJ	5 mJ	0.4 mJ	1 mJ
重复频率	单脉冲 – 1 MHz	单脉冲 – 1 MHz	单脉冲 – 1 MHz	单脉冲 – 1 MHz	单脉冲 – 1 MHz	单脉冲 – 1 MHz	单脉冲 – 1 MHz
重复频率	单脉冲 – 1 MHz
脉冲选择	单脉冲，按需脉冲，任意基础频率整除	单脉冲，按需脉冲，任意基础频率整除	单脉冲，按需脉冲，任意基础频率整除	单脉冲，按需脉冲，任意基础频率整除	单脉冲，按需脉冲，任意基础频率整除	单脉冲，按需脉冲，任意基础频率整除	单脉冲，按需脉冲，任意基础频率整除
脉冲选择	单脉冲，按需脉冲，任意基础频率整除
偏振	线偏振，水平方向	线偏振，水平方向	线偏振，水平方向	线偏振，水平方向	线偏振，水平方向	线偏振，水平方向	线偏振，水平方向
偏振	线偏振，水平方向

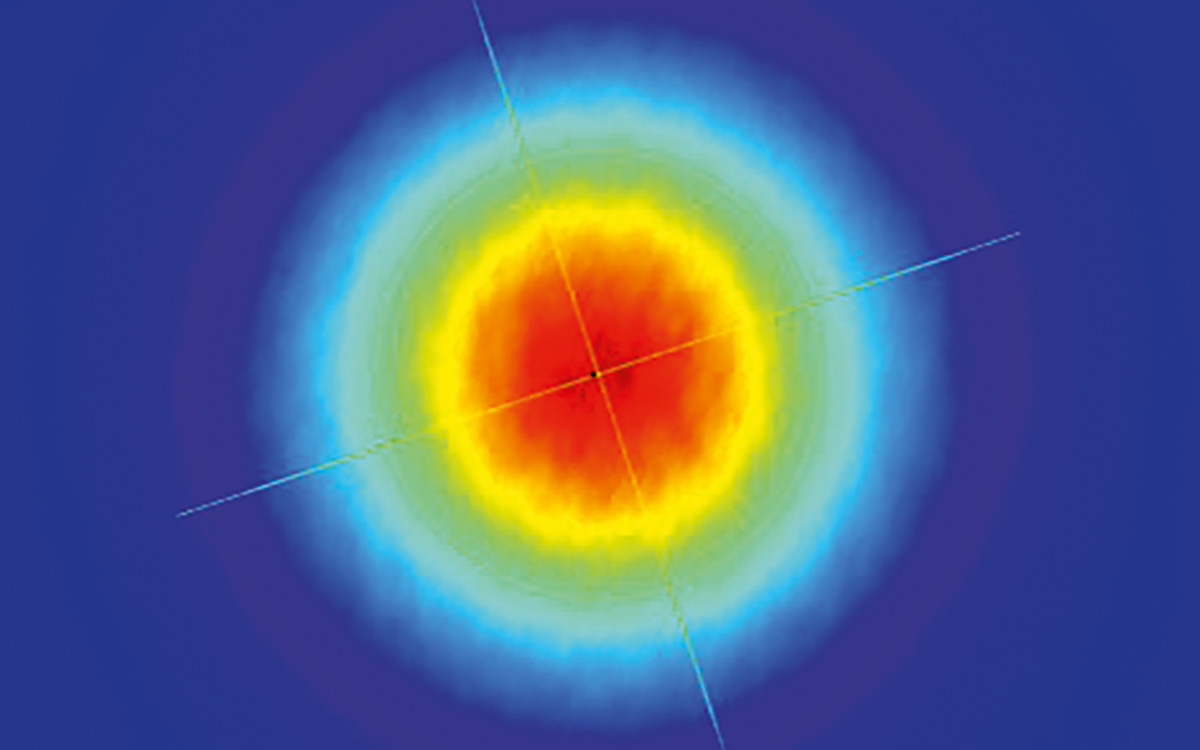

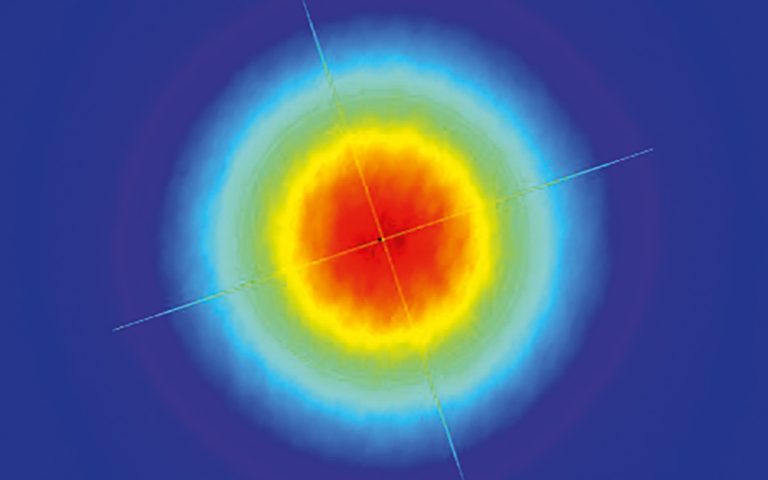

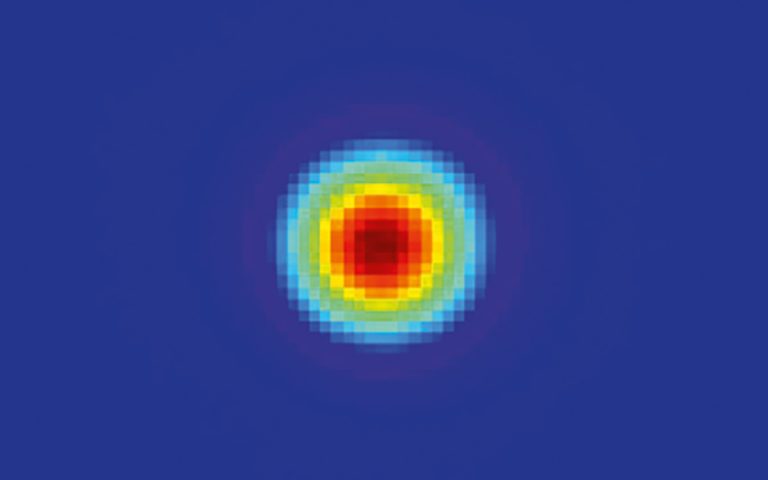

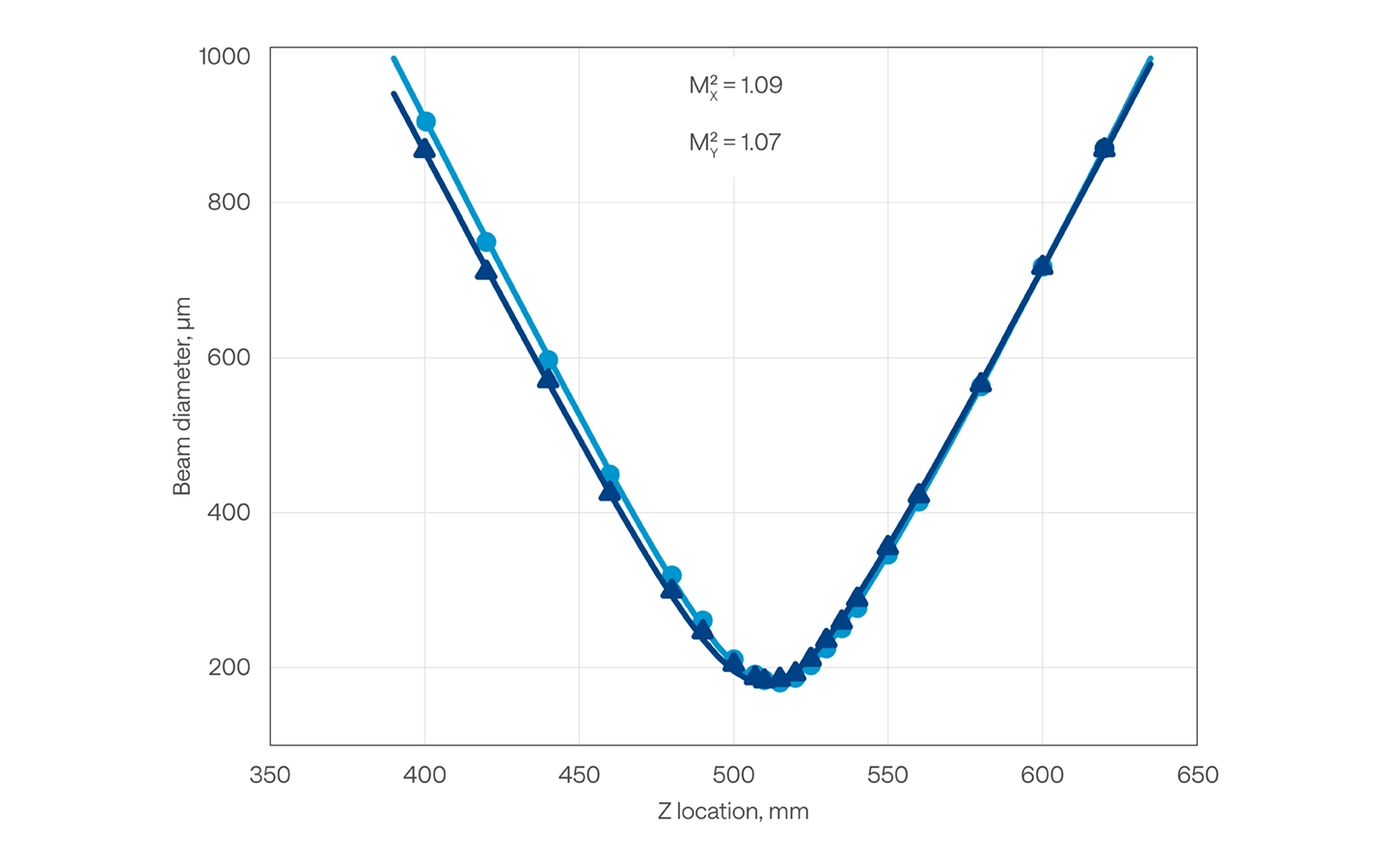

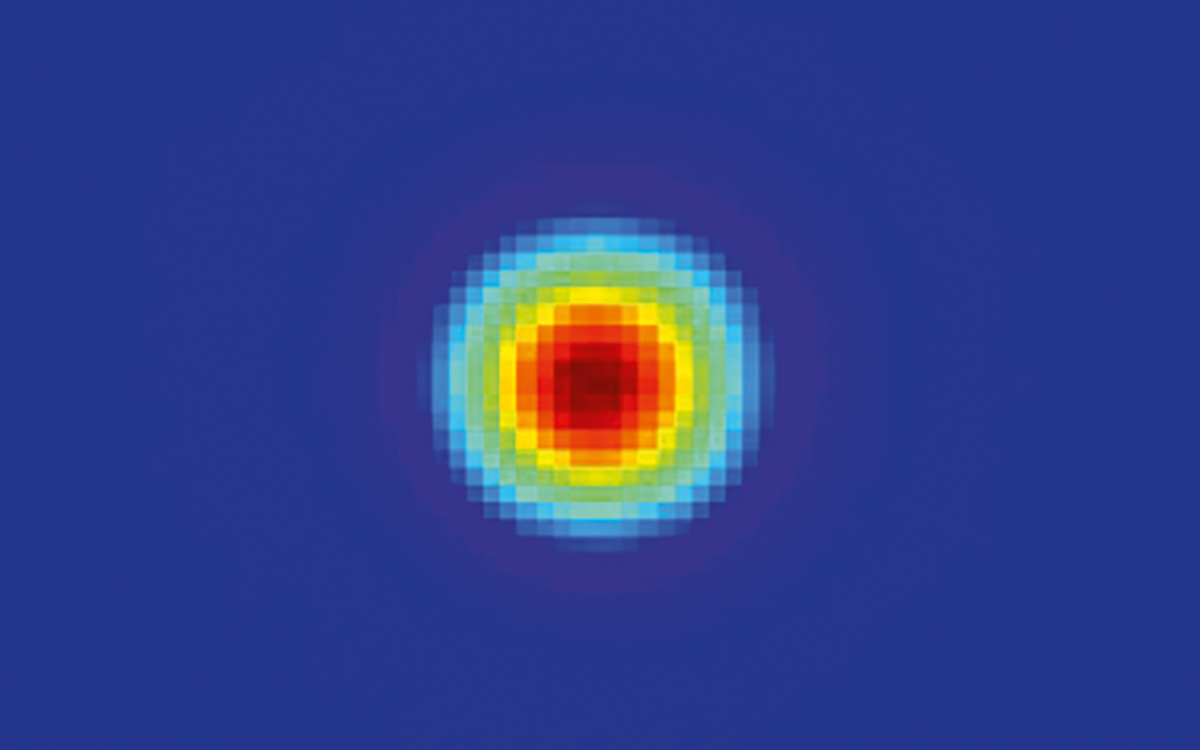

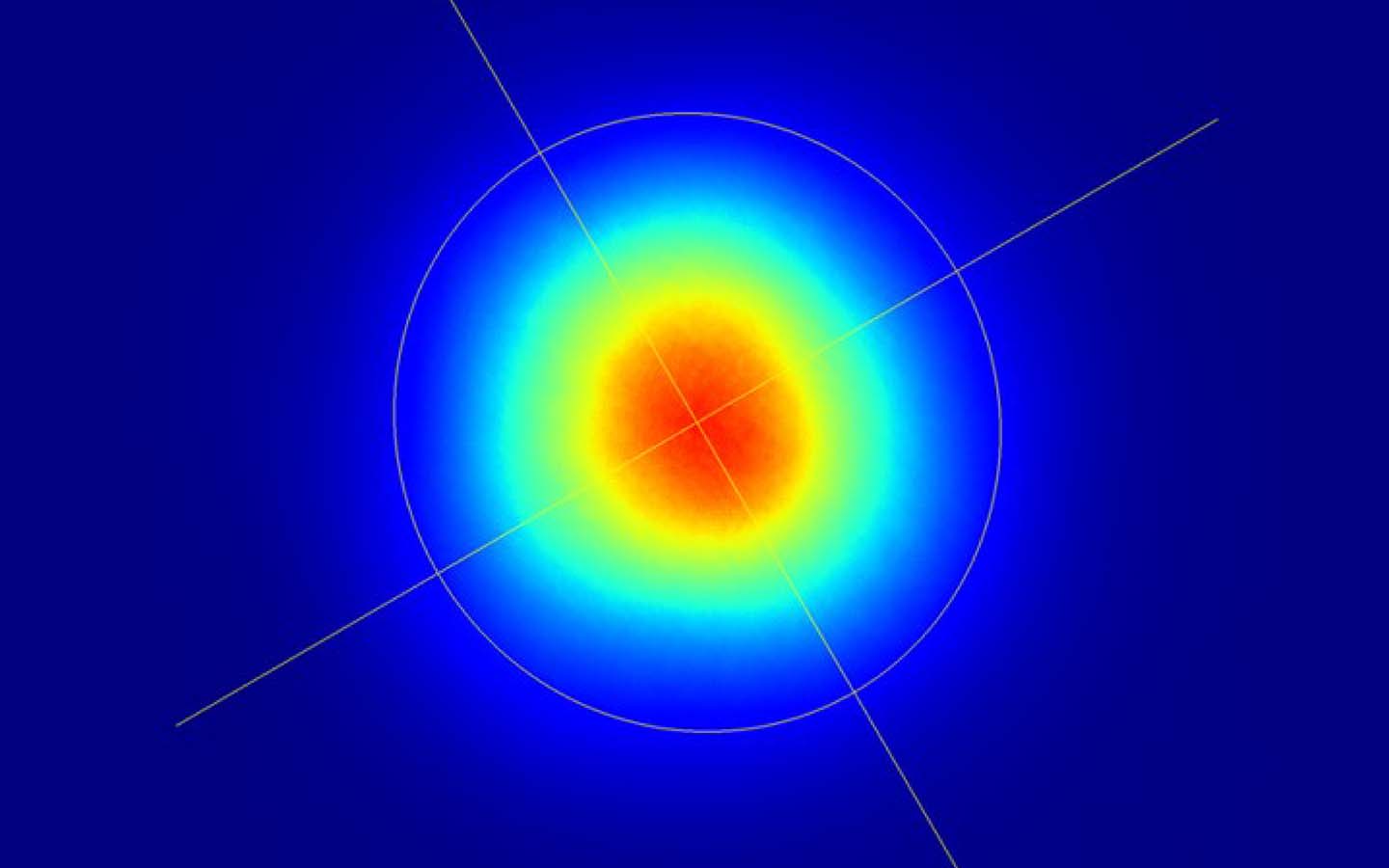

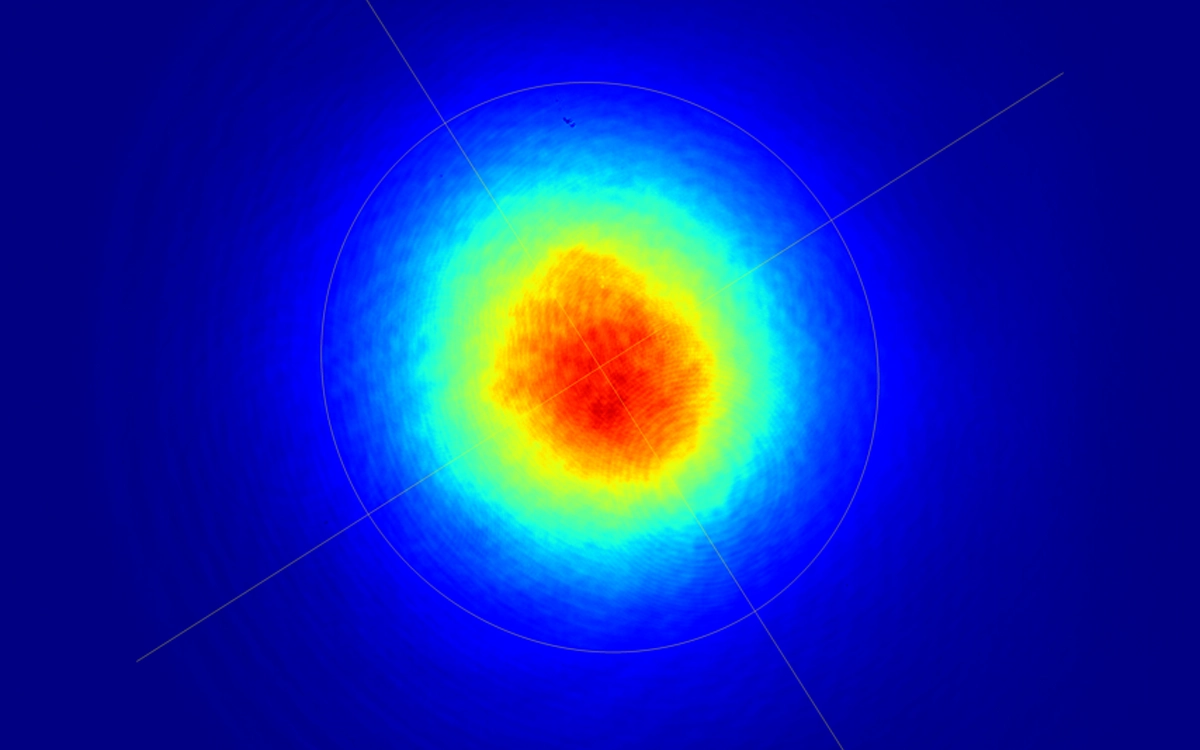

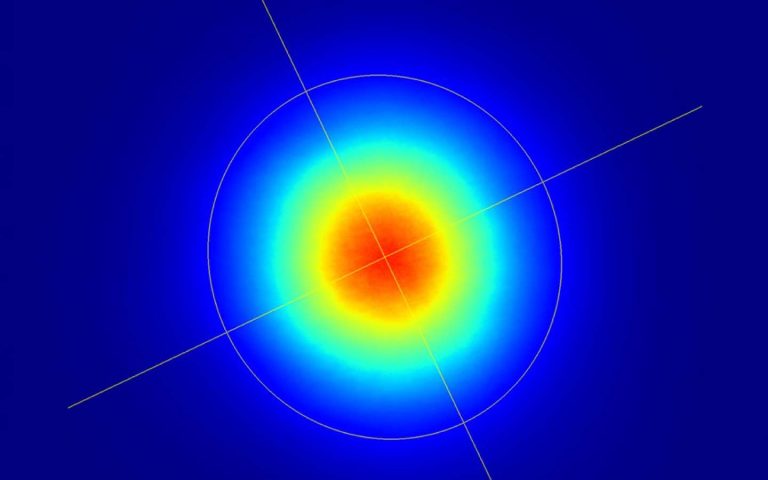

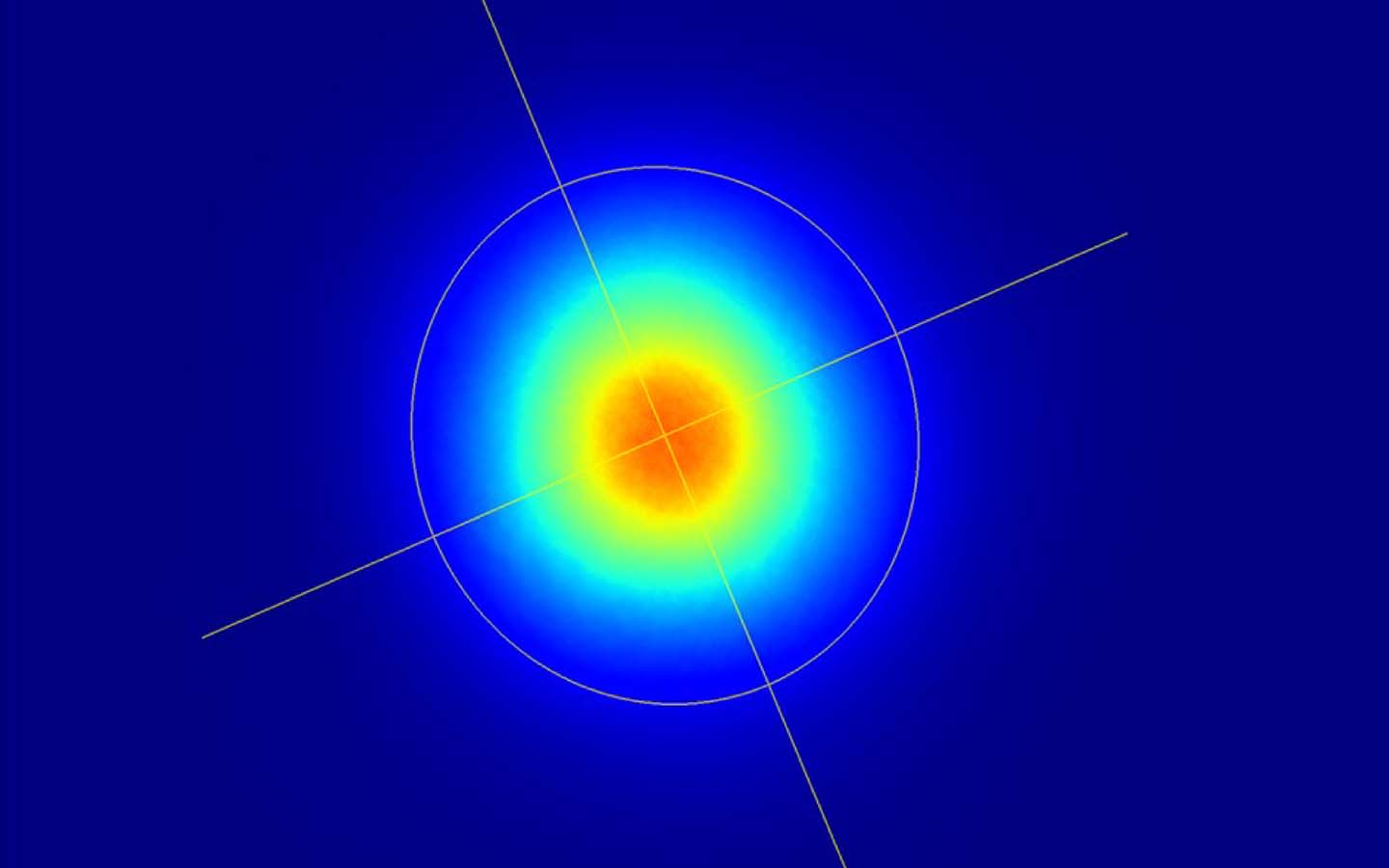

光束质量, M²	< 1.2	< 1.2	< 1.3	< 1.3	< 1.3	< 1.2	< 1.2
光束质量, M²	< 1.2		< 1.3			< 1.2

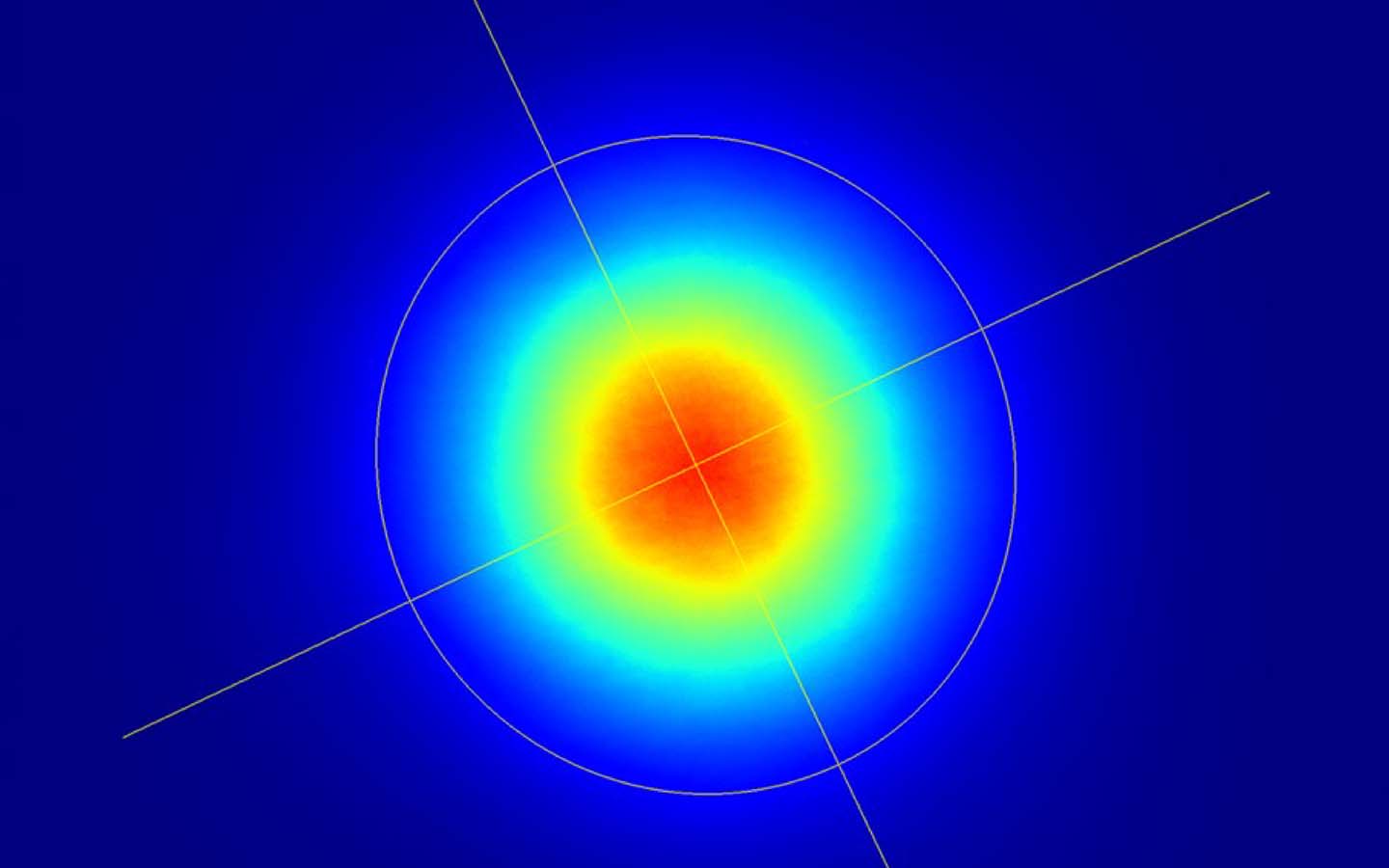

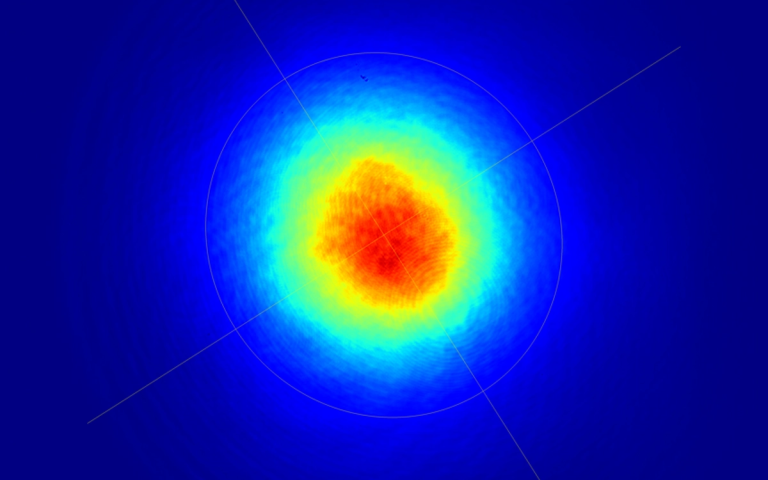

光斑直径 ³⁾	3.3 ± 0.5 mm	4.0 ± 0.5 mm	4.5 ± 0.5 mm	6.8 ± 0.7 mm	11 ± 0.5 mm	4.5 ± 0.5 mm	6.0 ± 0.5 mm
光束指向稳定性	< 20 µrad/°C	< 20 µrad/°C	< 20 µrad/°C	< 20 µrad/°C	< 20 µrad/°C	< 20 µrad/°C	< 20 µrad/°C
光束指向稳定性	< 20 µrad/°C
前脉冲对比度	< 1 : 1000	< 1 : 1000	< 1 : 1000	< 1 : 1000	< 1 : 1000	< 1 : 1000	< 1 : 1000
前脉冲对比度	< 1 : 1000
后脉冲对比度	< 1 : 200	< 1 : 200	< 1 : 200	< 1 : 200	< 1 : 200	< 1 : 200	< 1 : 200
后脉冲对比度	< 1 : 200

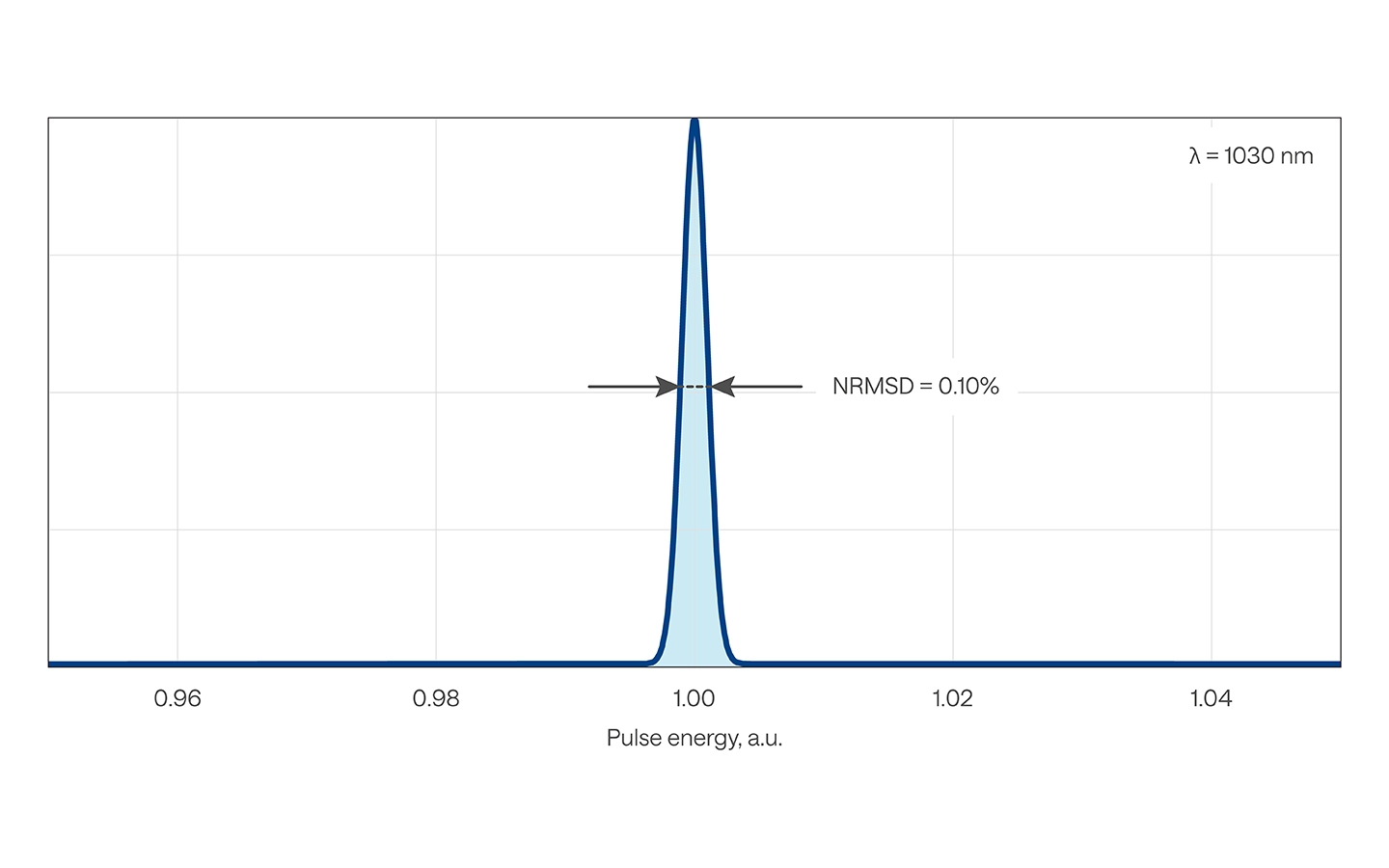

脉冲能量稳定性 (12小时) ⁴⁾	< 0.5%	< 0.5%	< 0.5%	< 0.5%	< 0.5%	< 0.5%	< 0.5%
脉冲能量稳定性 (12小时) ⁴⁾	< 0.5%

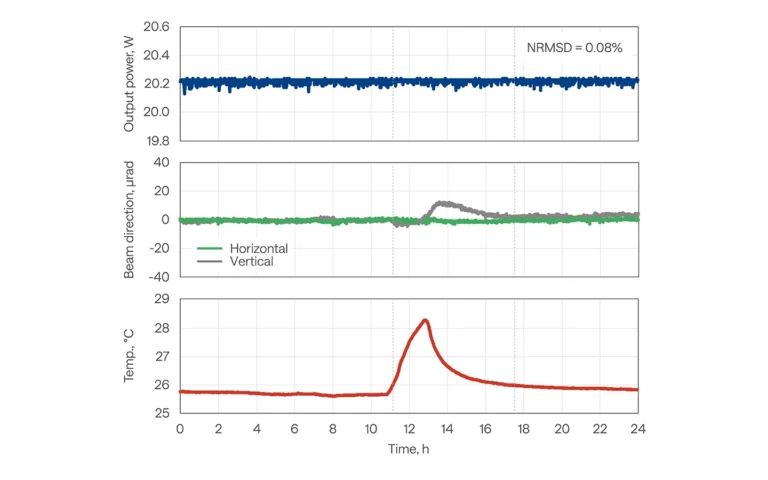

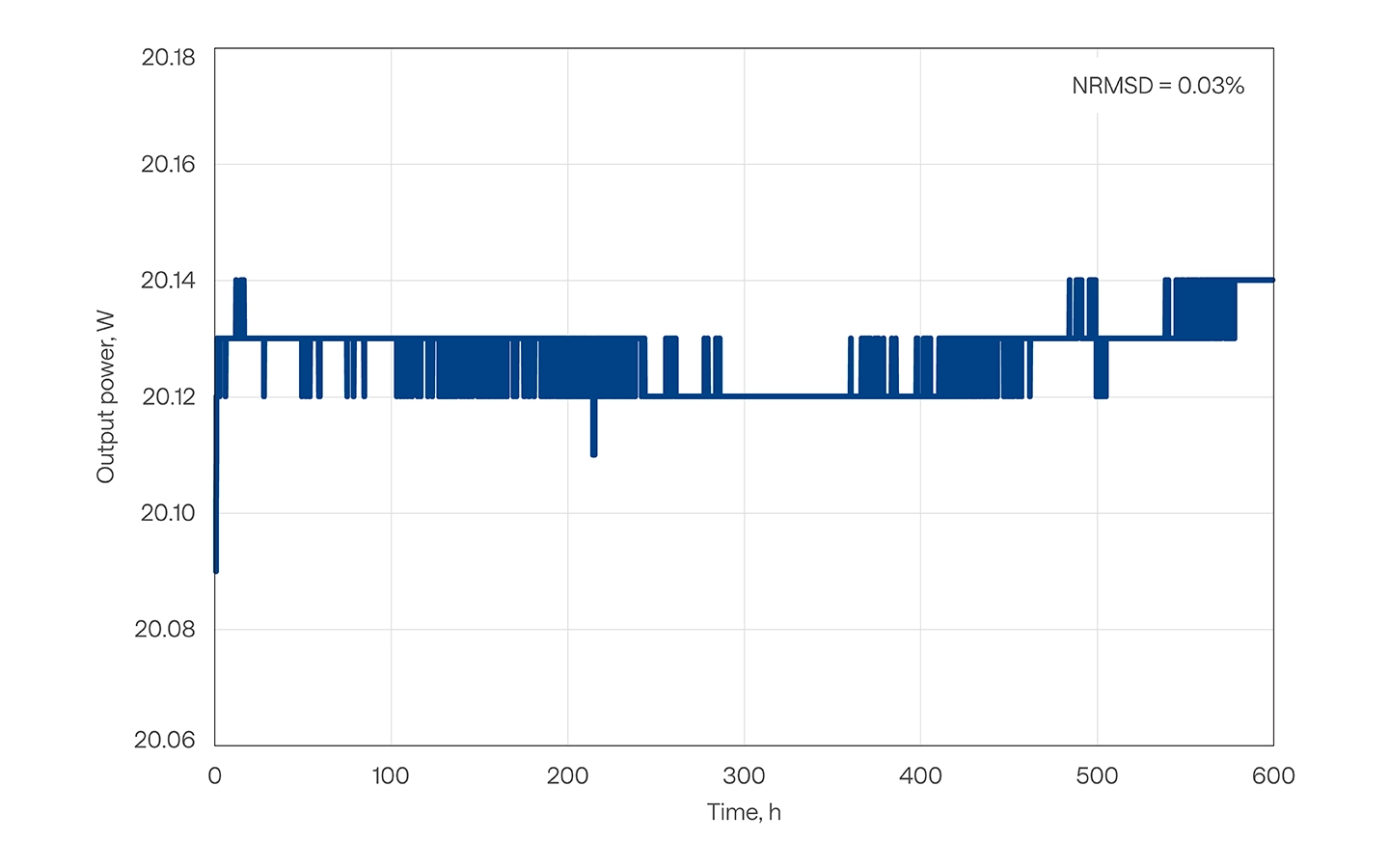

长期功率稳定性 (100小时) ⁴⁾	< 0.5%	< 0.5%	< 0.5%	< 0.5%	< 0.5%	< 0.5%	< 0.5%
长期功率稳定性 (100小时) ⁴⁾	< 0.5%
主要选项
振荡器输出 ⁵⁾	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz
振荡器输出 ⁵⁾	1 – 7 W, 50 – 250 fs, ≈ 1035 nm, ≈ 76 MHz

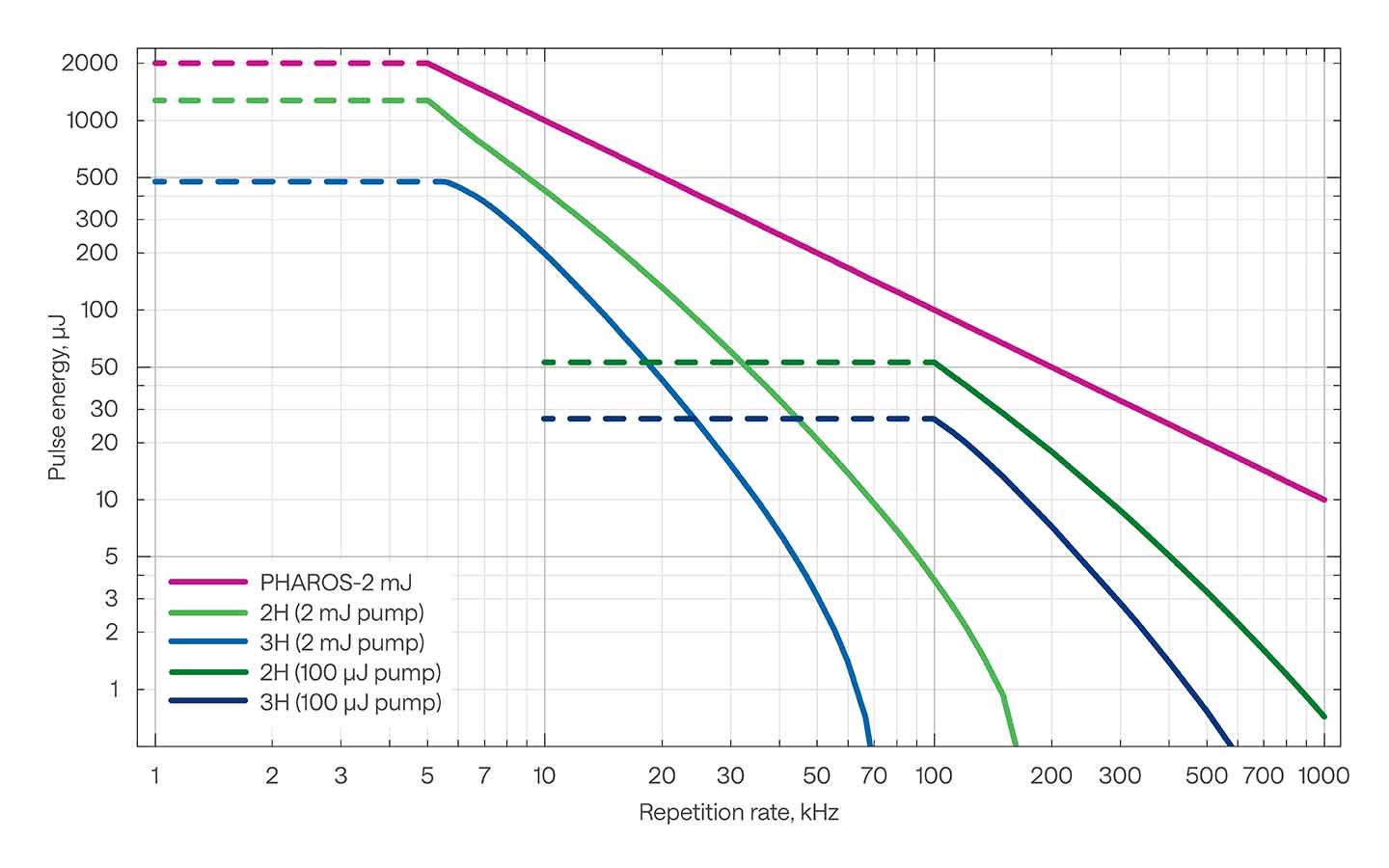

谐波发生器 ⁶⁾	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO
谐波发生器 ⁶⁾	515 nm, 343 nm, 257 nm, 或 206 nm; 参考PHAROS HG 或 HIRO
光学参量放大器 ⁷⁾	紫外光–中红外光；参考I-OPA 或 ORPHEUS	紫外光–中红外光；参考I-OPA 或 ORPHEUS	紫外光–中红外光；参考I-OPA 或 ORPHEUS	紫外光–中红外光；参考I-OPA 或 ORPHEUS	紫外光–中红外光；参考I-OPA 或 ORPHEUS	紫外光–中红外光；参考I-OPA 或 ORPHEUS	紫外光–中红外光；参考I-OPA 或 ORPHEUS
光学参量放大器 ⁷⁾	紫外光–中红外光；参考I-OPA 或 ORPHEUS
BiBurst 脉冲串功能	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst
BiBurst 脉冲串功能	可调谐 GHz 和 MHz 具有脉冲串内含子脉冲串功能; 参考BiBurst

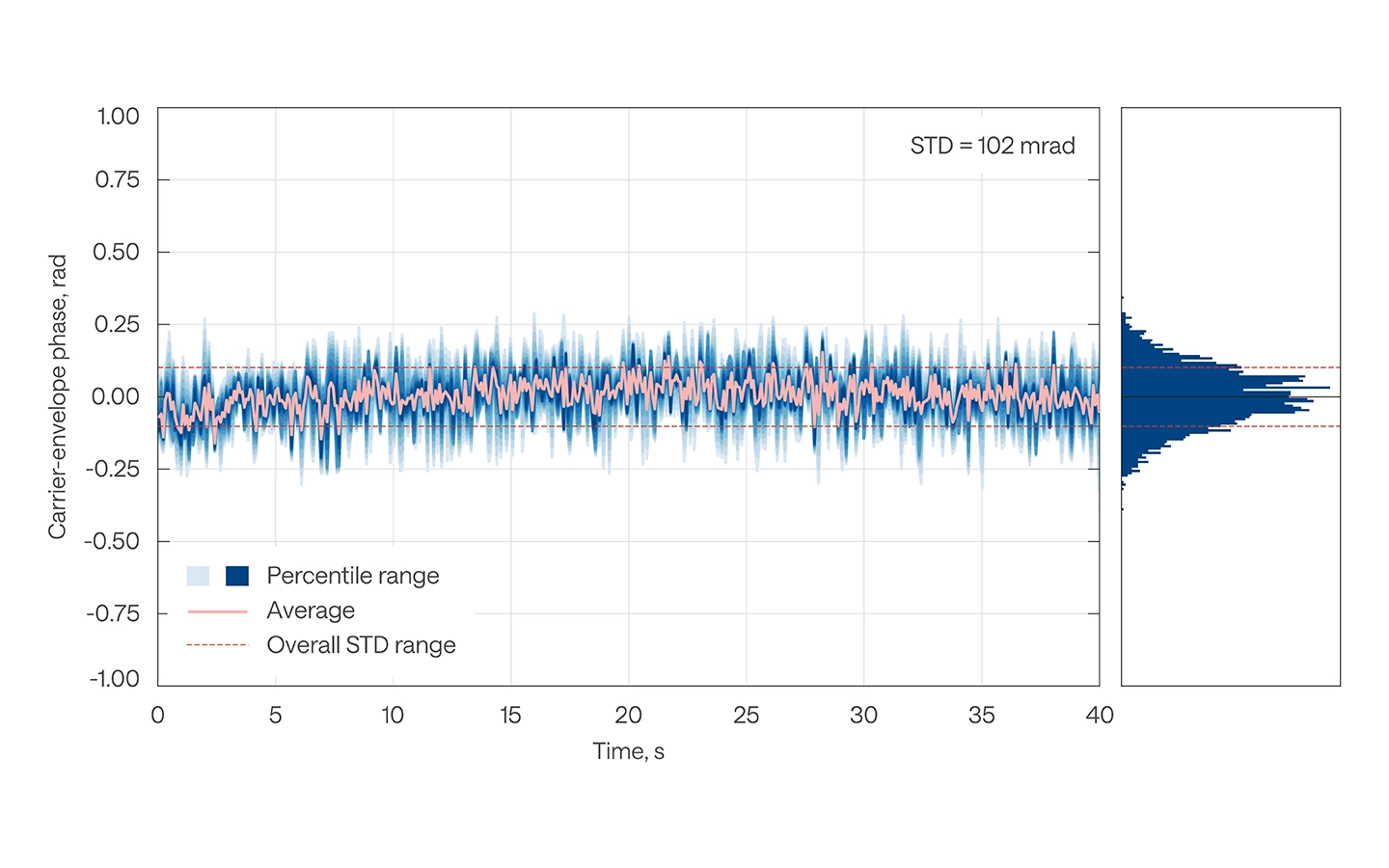

CEP 稳定系统	请参阅 PHAROS 的 CEP 稳定性	请参阅 PHAROS 的 CEP 稳定性	请参阅 PHAROS 的 CEP 稳定性	请参阅 PHAROS 的 CEP 稳定性	请参阅 PHAROS 的 CEP 稳定性	请参阅 PHAROS 的 CEP 稳定性	请参阅 PHAROS 的 CEP 稳定性
CEP 稳定系统	请参阅 PHAROS 的 CEP 稳定性

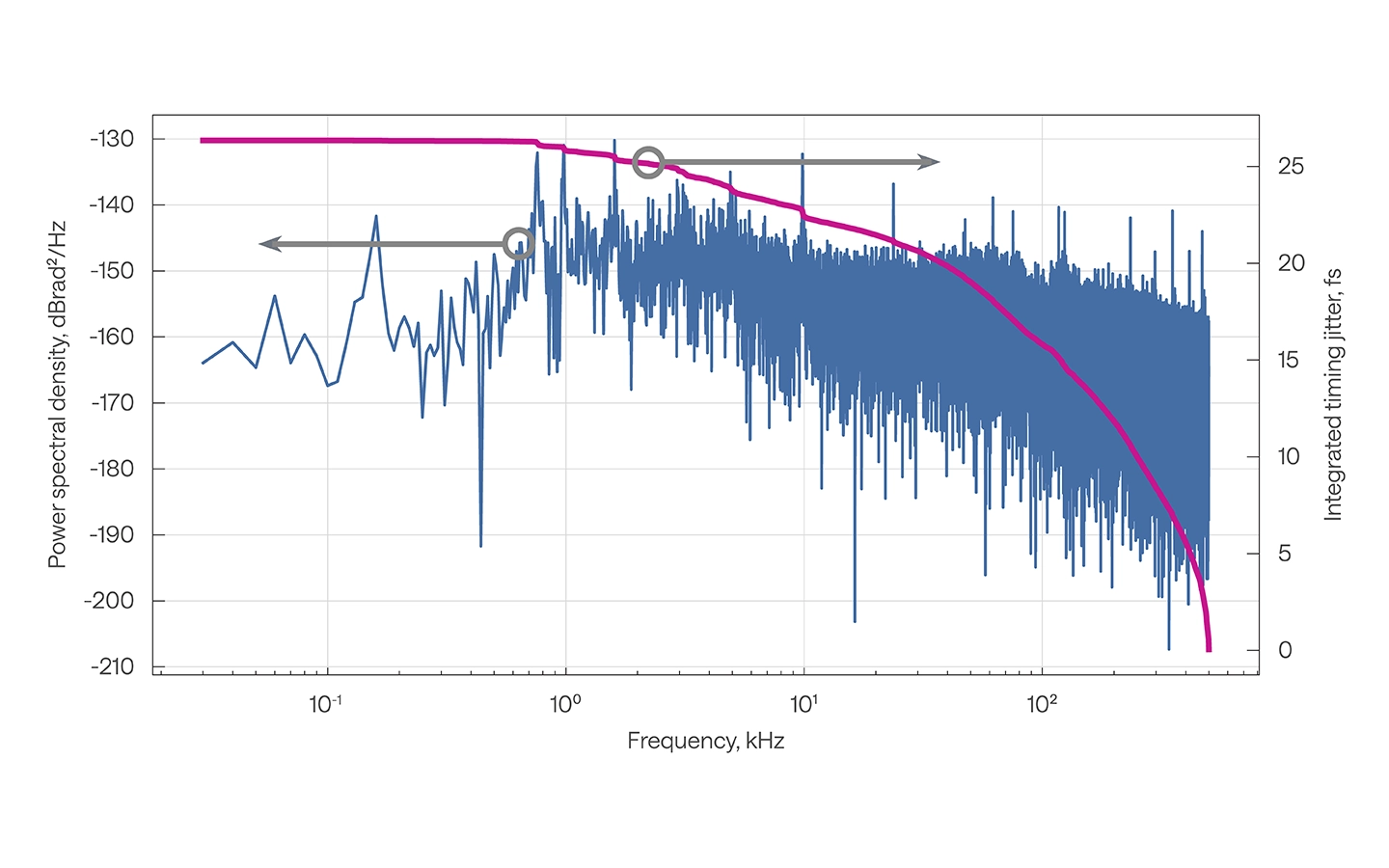

重复频率锁定	请参阅 PHAROS 的重复率锁定	请参阅 PHAROS 的重复率锁定	请参阅 PHAROS 的重复率锁定	请参阅 PHAROS 的重复率锁定	请参阅 PHAROS 的重复率锁定	请参阅 PHAROS 的重复率锁定	请参阅 PHAROS 的重复率锁定
重复频率锁定	请参阅 PHAROS 的重复率锁定
外形尺寸
激光器头 (长×宽×高)	730 × 419 × 230 mm	730 × 419 × 230 mm	730 × 419 × 230 mm	730 × 419 × 230 mm	827 × 492 × 250 mm	770 × 419 × 230 mm	770 × 419 × 230 mm
激光器头 (长×宽×高)	730 × 419 × 230 mm				827 × 492 × 250 mm	770 × 419 × 230 mm
水冷机 (长×宽×高)	590 × 484 × 267 mm	590 × 484 × 267 mm	590 × 484 × 267 mm	590 × 484 × 267 mm	590 × 484 × 267 mm	590 × 484 × 267 mm	590 × 484 × 267 mm
水冷机 (长×宽×高)	590 × 484 × 267 mm
24 V 直流电源 (长×宽×高) ⁸⁾	280 × 144 × 49 mm	280 × 144 × 49 mm	280 × 144 × 49 mm	280 × 144 × 49 mm	280 × 144 × 49 mm	280 × 144 × 49 mm	280 × 144 × 49 mm
24 V 直流电源 (长×宽×高) ⁸⁾	280 × 144 × 49 mm
环境和使用要求
工作温度	15 – 30 ºC (建议使用空调)	15 – 30 ºC (建议使用空调)	15 – 30 ºC (建议使用空调)	15 – 30 ºC (建议使用空调)	15 – 30 ºC (建议使用空调)	15 – 30 ºC (建议使用空调)	15 – 30 ºC (建议使用空调)
工作温度	15 – 30 ºC (建议使用空调)
相对湿度	< 80% (非冷凝)	< 80% (非冷凝)	< 80% (非冷凝)	< 80% (非冷凝)	< 80% (非冷凝)	< 80% (非冷凝)	< 80% (非冷凝)
相对湿度	< 80% (非冷凝)
激光器	激光器	激光器	激光器	激光器	激光器	激光器	激光器
激光器
电气要求	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz
电气要求	100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz
额定功率	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W
额定功率	1000 W
功耗	600 W	600 W	600 W	600 W	600 W	600 W	600 W
功耗	600 W
水冷机	水冷机	水冷机	水冷机	水冷机	水冷机	水冷机	水冷机
水冷机
电气要求	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz	100 – 230 V AC; 50 – 60 Hz
电气要求	100 – 230 V AC; 50 – 60 Hz
额定功率	1400 W	1400 W	1400 W	1400 W	1400 W	1400 W	1400 W
额定功率	1400 W
功耗	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W	1000 W
功耗	1000 W
