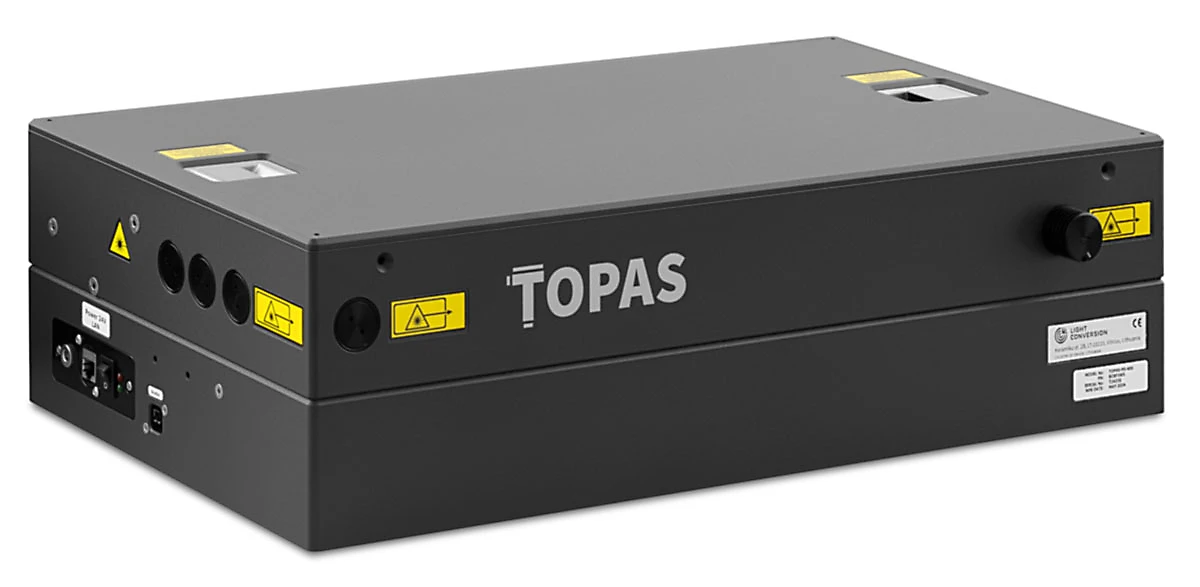

TOPAS-PS-800 是一款皮秒光学参量放大器。Ti:sapphire 皮秒激光放大器的基谐波泵浦,并连续覆盖波长范围 1160 至 2600 nm。
使用可选的混频器,范围可以扩展到 240 nm,并高达 20 μm。
规格说明
规格说明
TOPAS-PS-800 的输出特性是根据以下泵浦激光器的参数给出的:
- 波长: 800 nm
- 脉冲能量: 1 mJ
- 重复频率: 1 kHz
- 脉宽: 1 – 2 ps
- 高斯光束泵浦
Note 1: 泵浦脉宽和波长影响规格。如果波长或脉宽与上述值不同,请联系sales@lightcon.com。
Note 2: TOPAS-PS-800 输出能量可在 1 – 5 mJ 范围内线性增加,但设备需针对特定泵浦能量进行安装和优化(如果泵浦能量变化超过安装值的 ±10%,设备必须重新优化以获得最佳性能)。
泵浦激光器的要求
型号 | TOPAS-PS-800 |
---|---|
输入波长 | 770 – 830 nm |
泵浦脉宽(FWHM) | 1 – 2 ps |
泵浦单脉冲能量 | 0.2 – 5 mJ |
重复频率 | < 25 kHz |
最高泵浦功率 | 25 W 1) |
偏振 | 水平 |
光谱带宽 | < 1.2 × 倍转换极限 |
单脉冲能量稳定性 | < 1 % RMS 2) |
脉宽的稳定性 | < 1 % 脉间 3) |
脉冲前沿倾斜 | < 10% 的脉冲宽度 |
脉冲对比度 | < 1 : 20 |
光束质量, M2 | < 1.3 4) |
光束像散 | < 0.15 5) |
输入光束空间轮廓 | 高斯 – 超高斯 |
强度调制 | < 15%, 无热点 6) |
光束指向稳定性 | < 10 μrad 7) |
光束发散角 | < 1.2 × 倍衍射极限 |
光束高度(距光学平台) | 125 – 185 mm |
光斑直径, 1/e2 | < 7 mm 8) |
型号 | TOPAS-PS-800 |
---|
- 如需更高泵浦功率选项,请联系sales@lightcon.com。
- 平均脉冲能量归一化的均方根,NRMSD。
- 平均脉宽归一化的均方根,NRMSD。
- M2 规格适用于高斯光束。
- 归一化像散 – 光腰位置的差值除以瑞利长度。
- 归一化为高斯或超高斯拟合,NRMSD。
- NRMSD,全角。
- 可选购外置望远镜,光束尺寸为 7 – 28 mm.
主要输出 (1160 – 2600 nm)
型号 | TOPAS-PS-800 |
---|---|
可调范围 (信号光+闲频光) | 1160 – 2600 nm |
最高转换效率 (信号光+闲频光) | > 25% |
脉宽 | (0.7 – 1) × 倍泵浦脉冲宽度 |
光谱带宽 | < 2.5 × 泵浦脉冲的光谱带宽 |
偏振 | 垂直 (信号光) 水平 (闲频光) |
单脉冲能量稳定性 | < 5% RMS 1) |
型号 | TOPAS-PS-800 |
---|
- 平均脉冲能量归一化的均方根,NRMSD。
VIS 扩展 (475 – 1160 nm)
扩展 | 单独混合器级 |
---|---|
SHS (580 – 800 nm) | |
可调范围 | 580 – 800 nm |
最高转换效率 | > 5% |
脉宽 | < 3 × 倍泵浦脉冲宽度 |
偏振 | 水平 |
SHI (800 – 1160 nm) | |
可调范围 | 800 – 1160 nm |
最高转换效率 | > 5% |
脉宽 | < 3 × 倍泵浦脉冲宽度 |
偏振 | 垂直 |
SFS (475 – 533 nm) | |
新鲜泵浦选件 | 不可用 |
可调范围 | 475 – 533 nm |
最高转换效率 | > 9% |
脉宽 | < 3 × 倍泵浦脉冲宽度 |
偏振 | 垂直 |
SFI (533 – 600 nm) | |
新鲜泵浦选件 | 不可用 |
可调范围 | 533 – 600 nm |
最高转换效率 | > 6% |
脉宽 | < 3 × 倍泵浦脉冲宽度 |
偏振 | 垂直 |
扩展 | 单独混合器级 |
---|
UV 扩展 (240 – 480 nm)
扩展 | 单独混合器级 |
---|---|
FHS (290 – 400 nm) | |
可调范围 | 290 – 400 nm |
最高转换效率 | > 1.5% |
脉宽 | < 3.5 × 倍泵浦脉冲宽度 |
偏振 | 垂直 |
FHI (400 – 480 nm) | |
可调范围 | 400 – 480 nm |
最高转换效率 | > 0.6% |
脉宽 | < 3.5 × 倍泵浦脉冲宽度 |
偏振 | 水平 |
SFS二次谐波 (240 – 266 nm) | |
可调范围 | 240 – 266 nm |
最高转换效率 | > 1% |
脉宽 | < 3.5 × 倍泵浦脉冲宽度 |
偏振 | 水平 |
SFI二次谐波 (266 – 295 nm) | |
可调范围 | 266 – 295 nm |
最高转换效率 | > 1% |
脉宽 | < 3.5 × 倍泵浦脉冲宽度 |
偏振 | 水平 |
扩展 | 单独混合器级 |
---|
DFG 扩展 (2600 – 20000 nm)
扩展 | DFG1 | DFG2 |
---|---|---|
可调范围 | 2.6 – 11 μm | 4 – 20 μm |
最高转换效率 | > 0.7% | > 0.7% |
光谱宽度 | < 3.5 × 泵浦脉冲的光谱带宽 | < 3.5 × 泵浦脉冲的光谱带宽 |
光谱宽度 | < 3.5 × 泵浦脉冲的光谱带宽 | |
偏振 | 水平 | 水平 |
偏振 | 水平 |
扩展 | DFG1 | DFG2 |
---|
