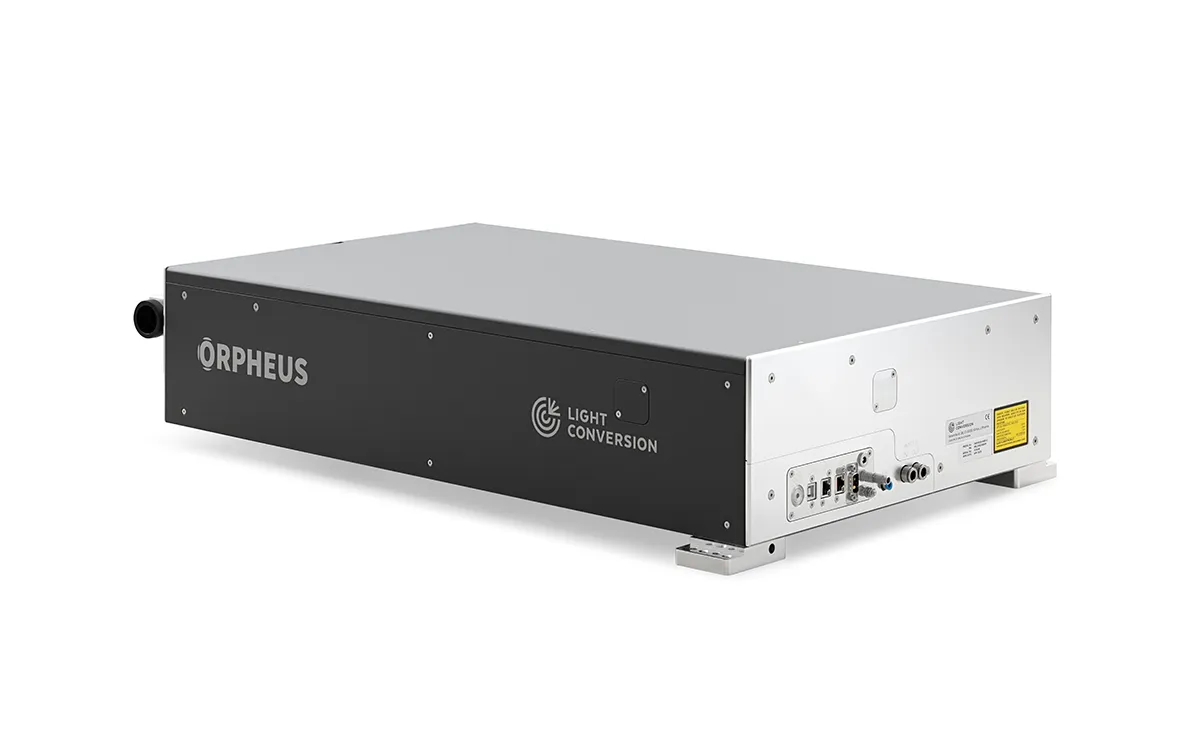

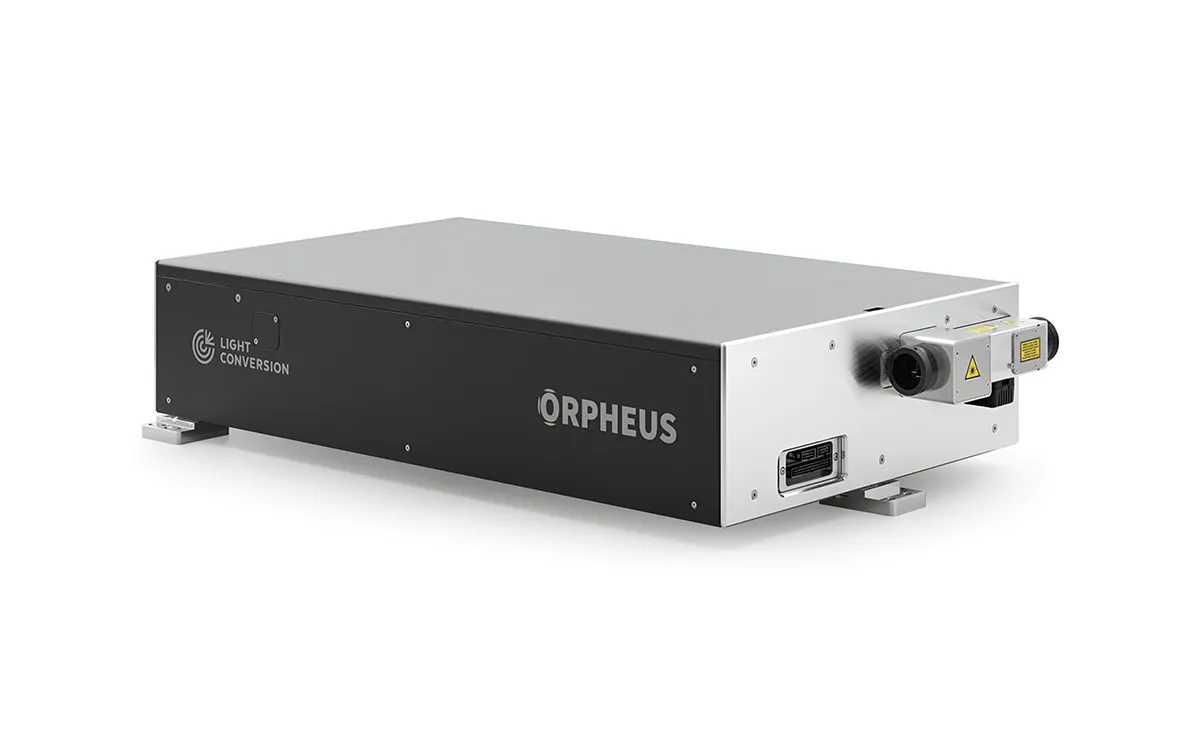

ORPHEUS-MIR 宽带宽中红外光学参量放大器

宽带宽中红外光学参量放大器

高重复频率下的宽带中红外脉冲

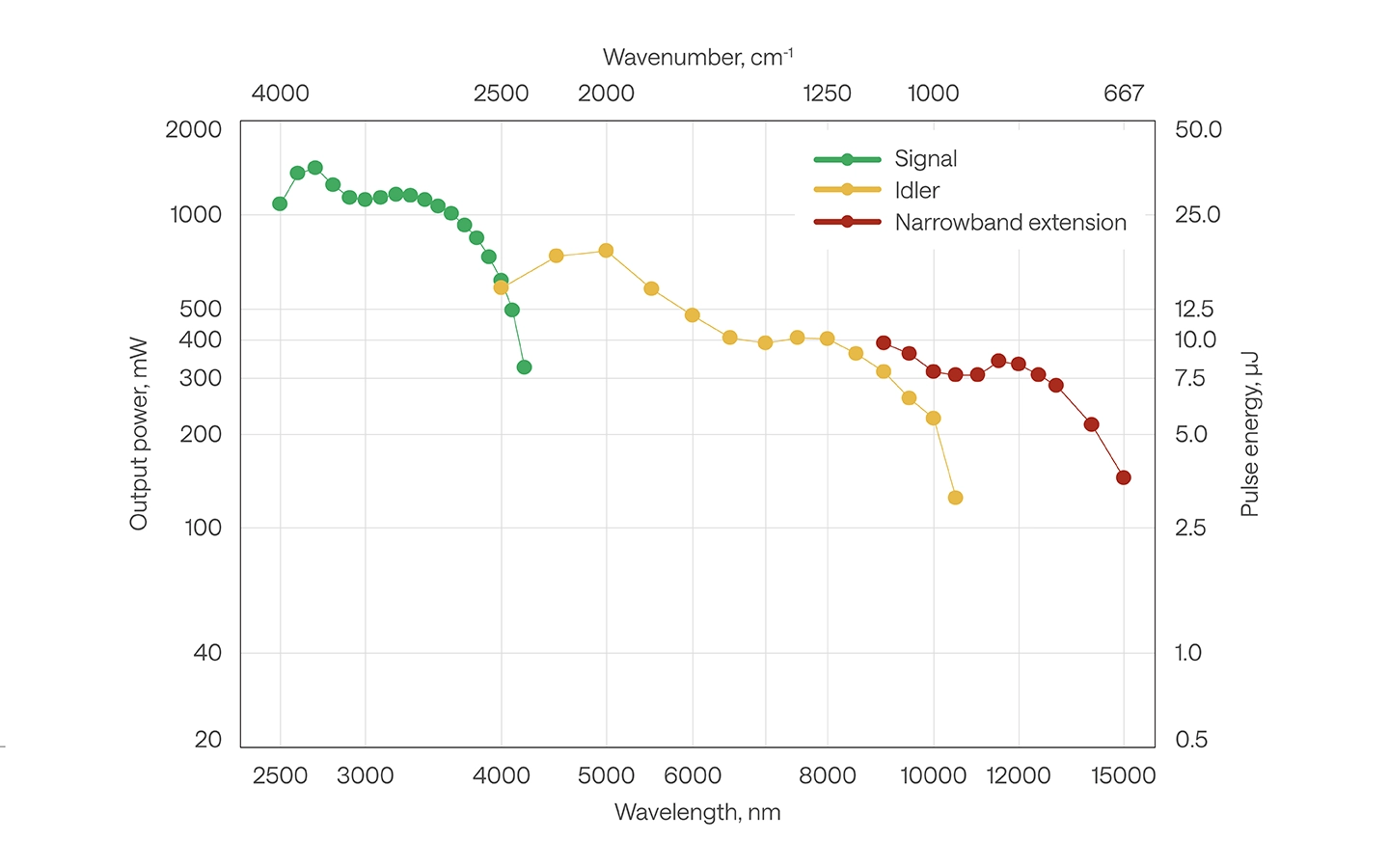

2500 – 15000 nm 连续可调
波长 2000 nm 短脉冲高能量输出
工业级激光器泵浦，稳定性高
可选配 CEP 稳定

下载数据表

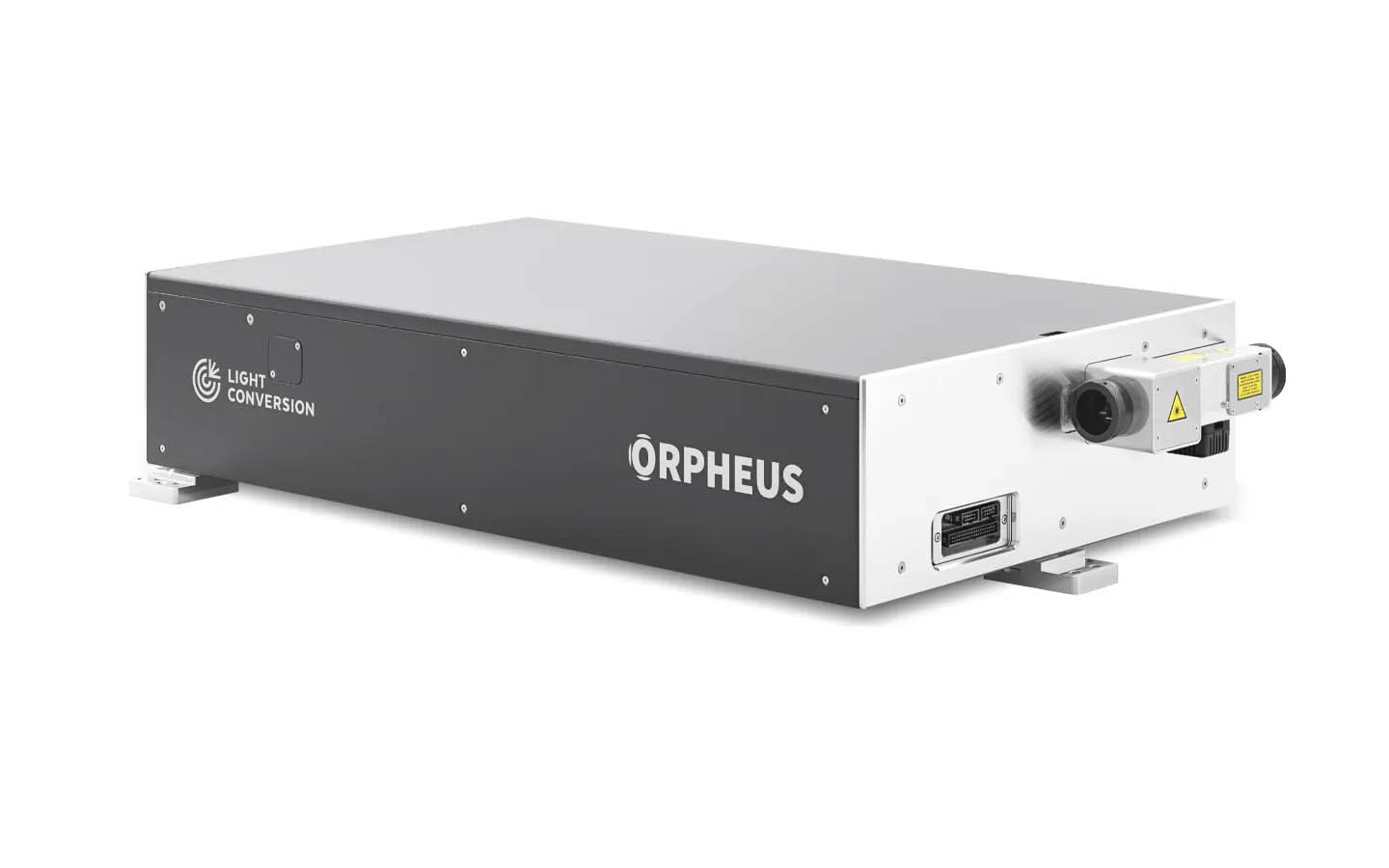

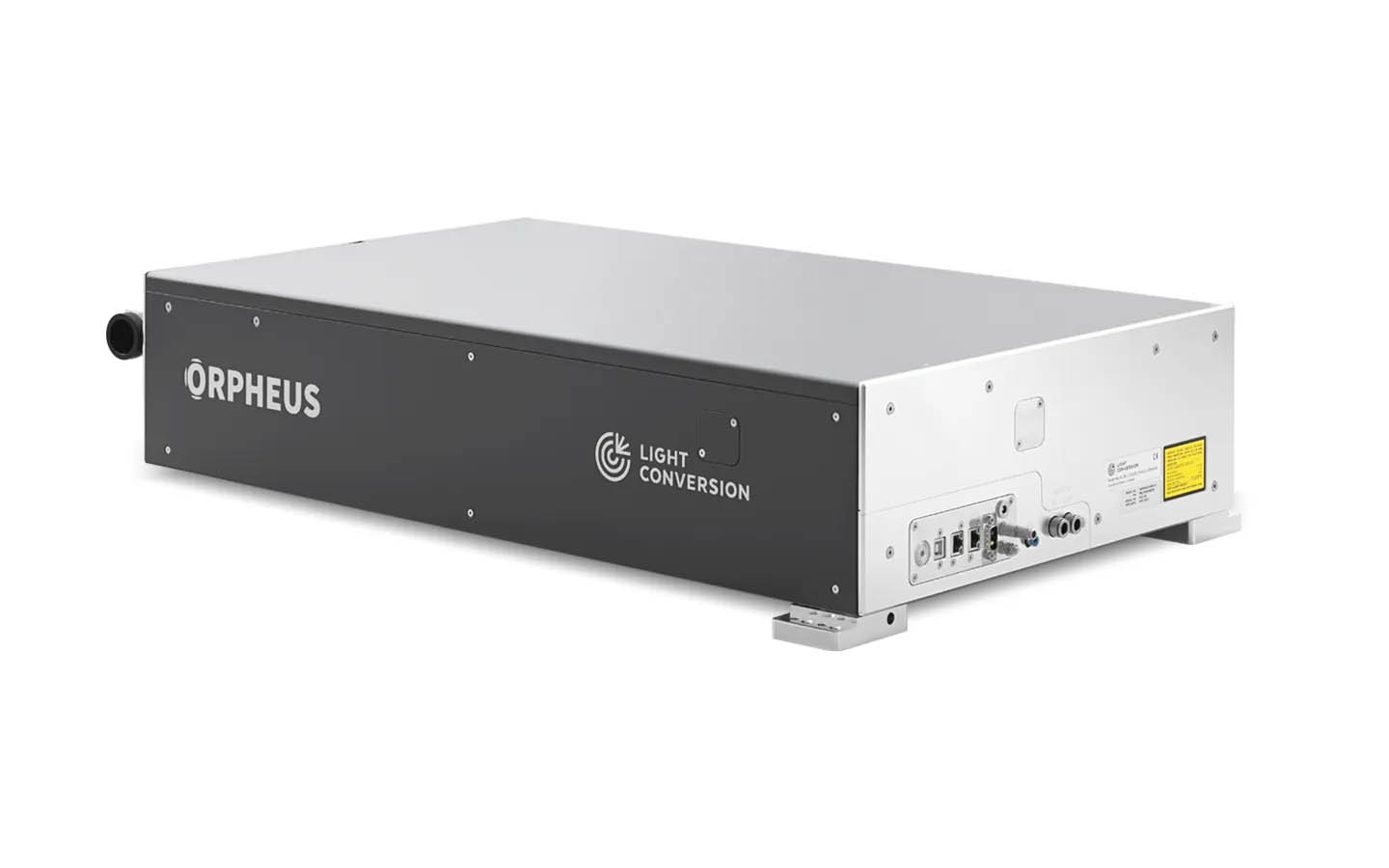

ORPHEUS-MIR 是一款光学参量放大器（OPA），专为高效产生宽带中红外脉冲而设计。该激光系统可输出调谐范围在 2.5–10 μm的超短脉冲，借助窄带扩展模块可将范围延伸至 15 μm。得益于其创新的系统设计，ORPHEUS-MIR 能直接在输出端提供脉冲宽度小于 100 fs的脉冲，同时可输出信号光和闲频光。该系统架构针对高能量、高功率的 CARBIDE 和 PHAROS 飞秒泵浦激光器进行了优化。

ORPHEUS-MIR是先进光谱应用的卓越高重复频率光源，包括二维红外（2D IR）和振动和频生成（SFG）光谱。当与SHBC的窄带输出结合时，它形成了一个紧凑的激光系统，用于SFG测量，可在单次脉冲中覆盖大部分中红外光谱，同时提供高光谱分辨率。其高输出稳定性确保了快速且高质量的SFG成像。

对于需要CEP稳定脉冲的中红外应用，ORPHEUS-MIR在整个2.5–15 μm范围内提供独特的CEP稳定选项。

应用

宽带振动和频生成（SFG）光谱
时间和角度分辨光电发射光谱（TR-ARPES）
二维红外光谱
固体中的高次谐波产生（HHG）
其他红外光谱学和高能物理学应用

规格参数


运行模式	非共线	共线 ¹⁾
主输出 (2500 – 10000 nm)

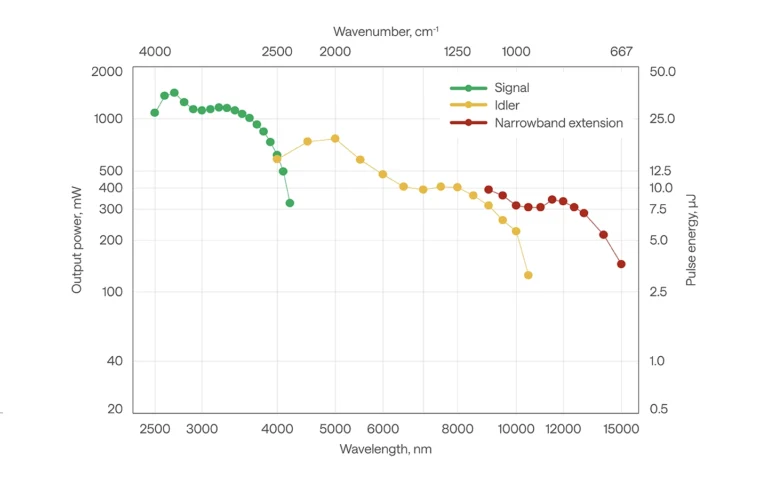

可调范围	2500 – 4000 nm (信号光) 4000 – 10000 nm (闲频光)	2500 – 4500 nm (信号光) 4500 – 10000 nm (闲频光)
最高泵浦功率	80 W	80 W
最高泵浦功率	80 W
泵浦单脉冲能量	200 µJ – 3 mJ	200 µJ – 3 mJ
泵浦单脉冲能量	200 µJ – 3 mJ
最大重复频率	100 kHz	100 kHz
最大重复频率	100 kHz

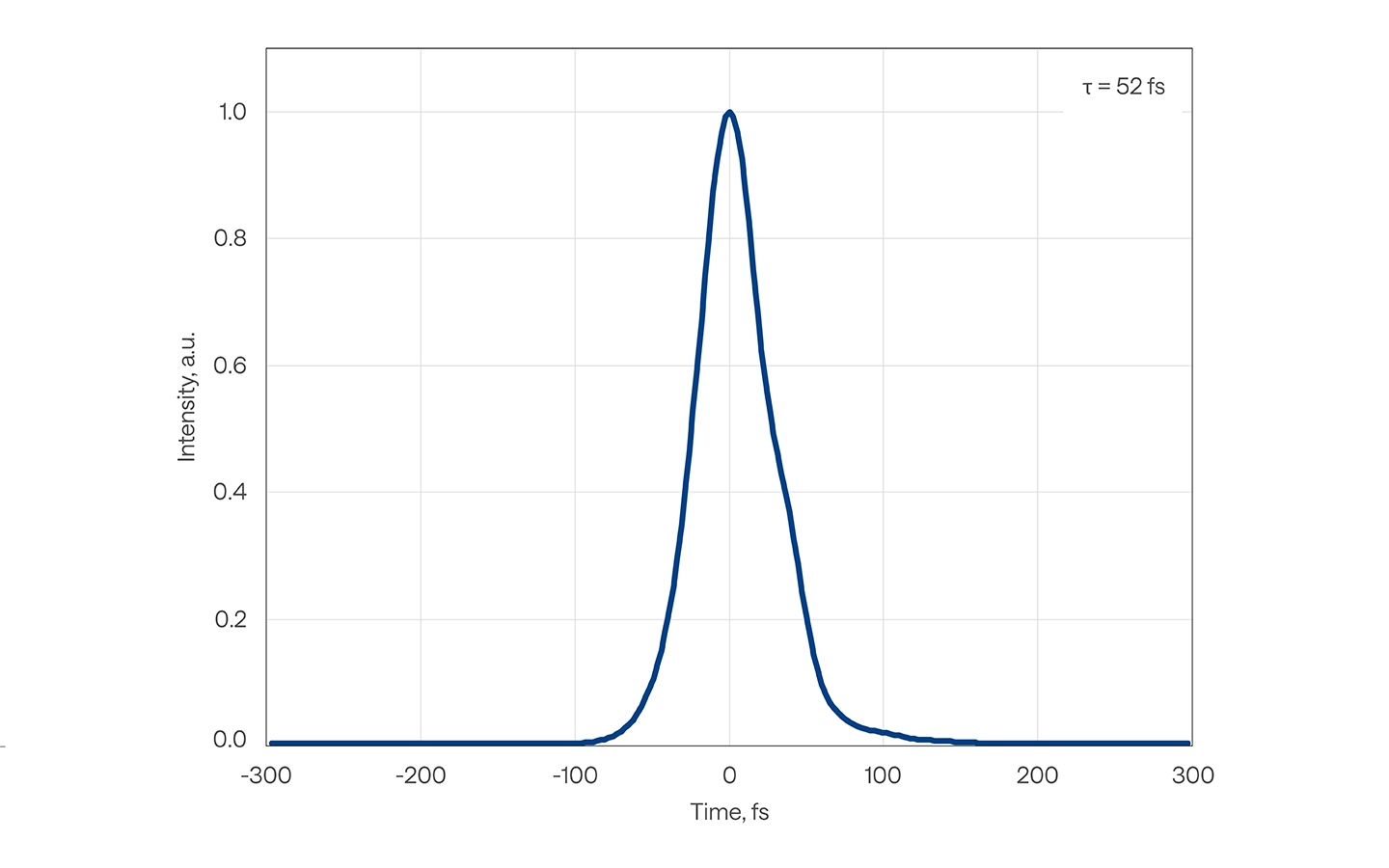

脉宽	< 100 fs	< 400 fs (具有色散补偿时< 100 fs) ¹⁾
转换效率 ²⁾	> 1.2% @ 3000 nm > 1.0% @ 3500 nm > 0.6% @ 5000 nm > 0.3% @ 9000 nm	> 1.2% @ 3000 nm > 1.0% @ 3500 nm > 0.6% @ 5000 nm > 0.3% @ 9000 nm
转换效率 ²⁾	> 1.2% @ 3000 nm > 1.0% @ 3500 nm > 0.6% @ 5000 nm > 0.3% @ 9000 nm

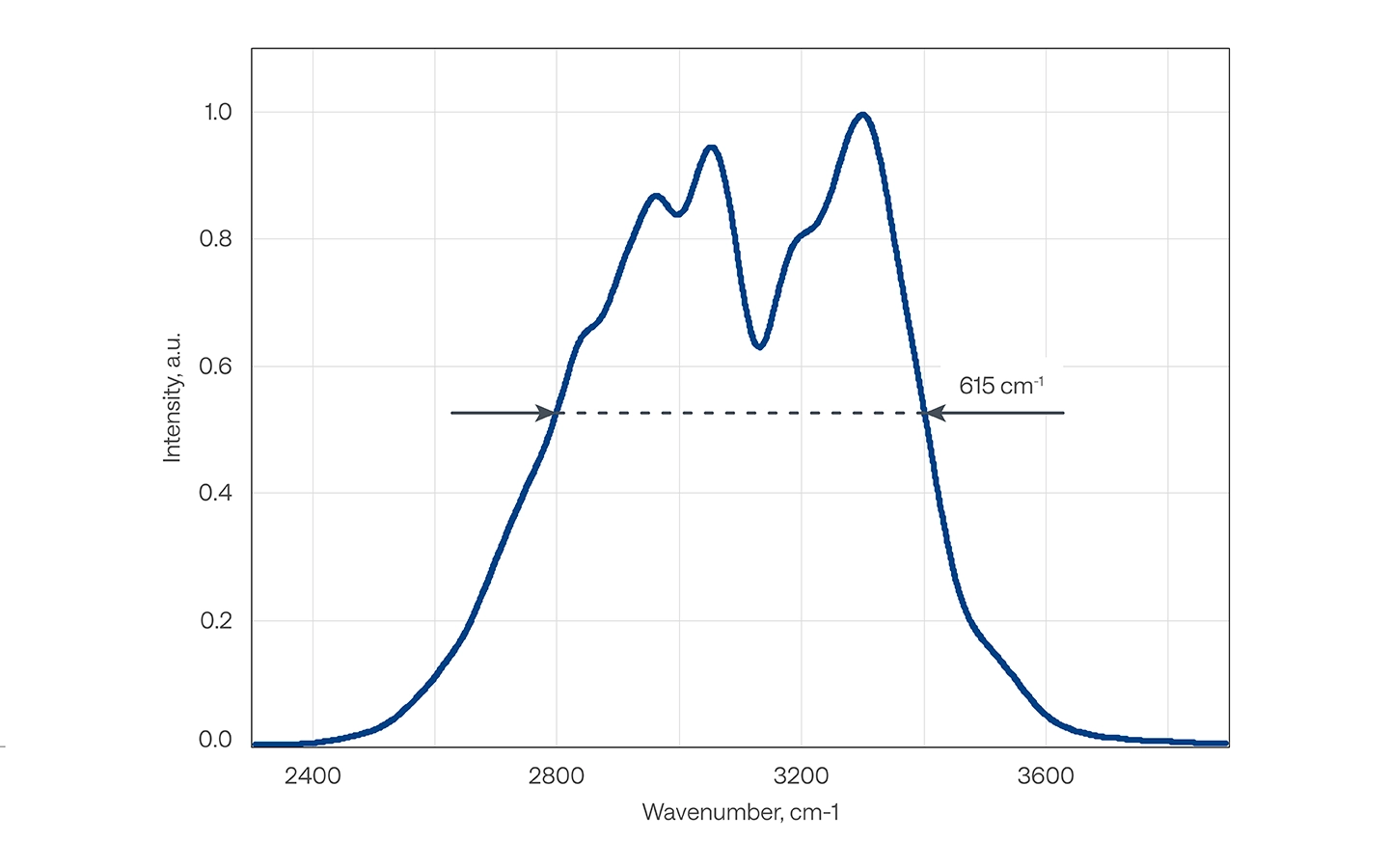

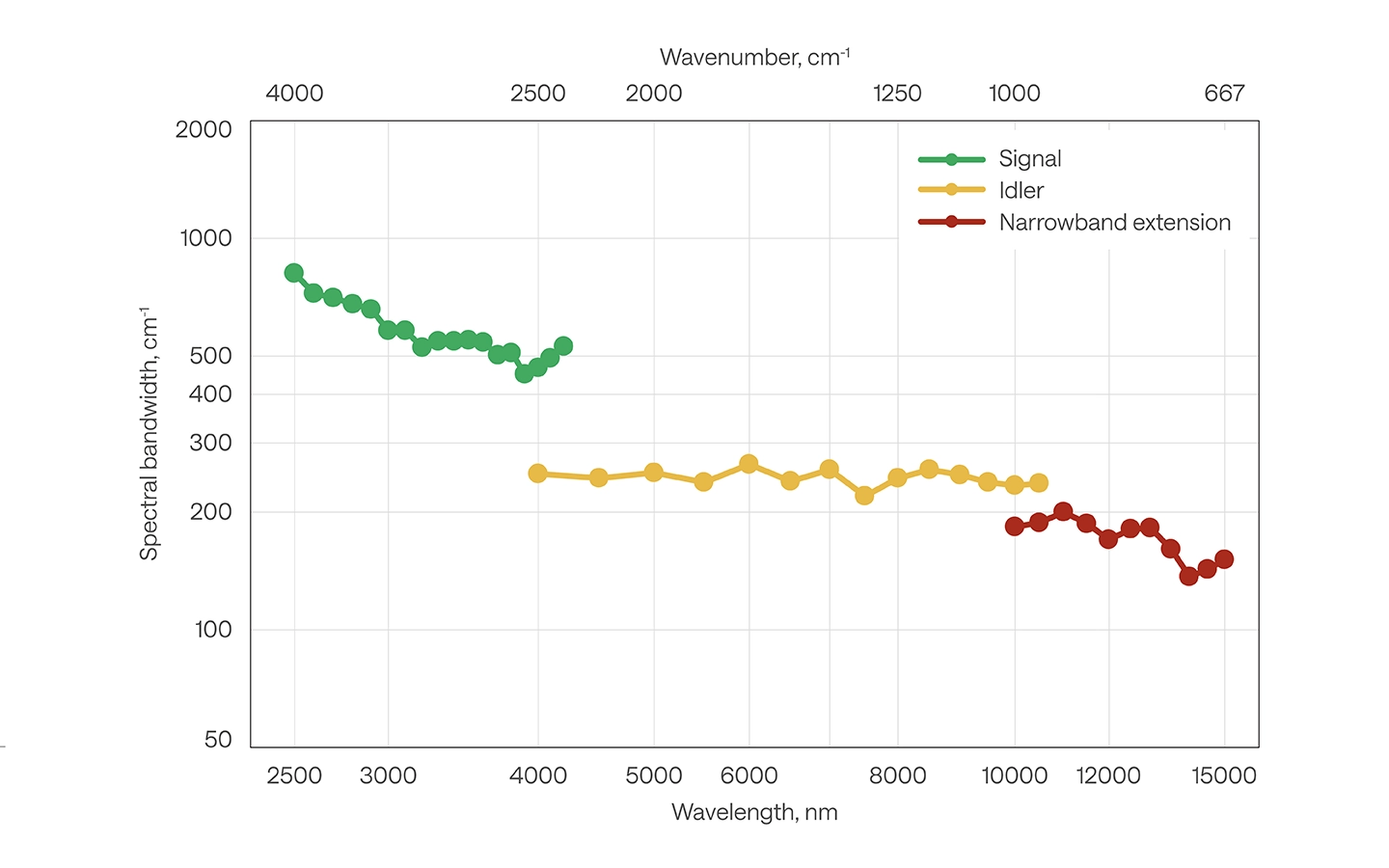

光谱带宽 ³⁾	> 300 cm^‑1 @ 3000 – 4000 nm > 200 cm^‑1 @ 4000 – 10000 nm	> 300 cm^‑1 @ 3000 – 4000 nm > 200 cm^‑1 @ 4000 – 10000 nm
光谱带宽 ³⁾	> 300 cm^‑1 @ 3000 – 4000 nm > 200 cm^‑1 @ 4000 – 10000 nm

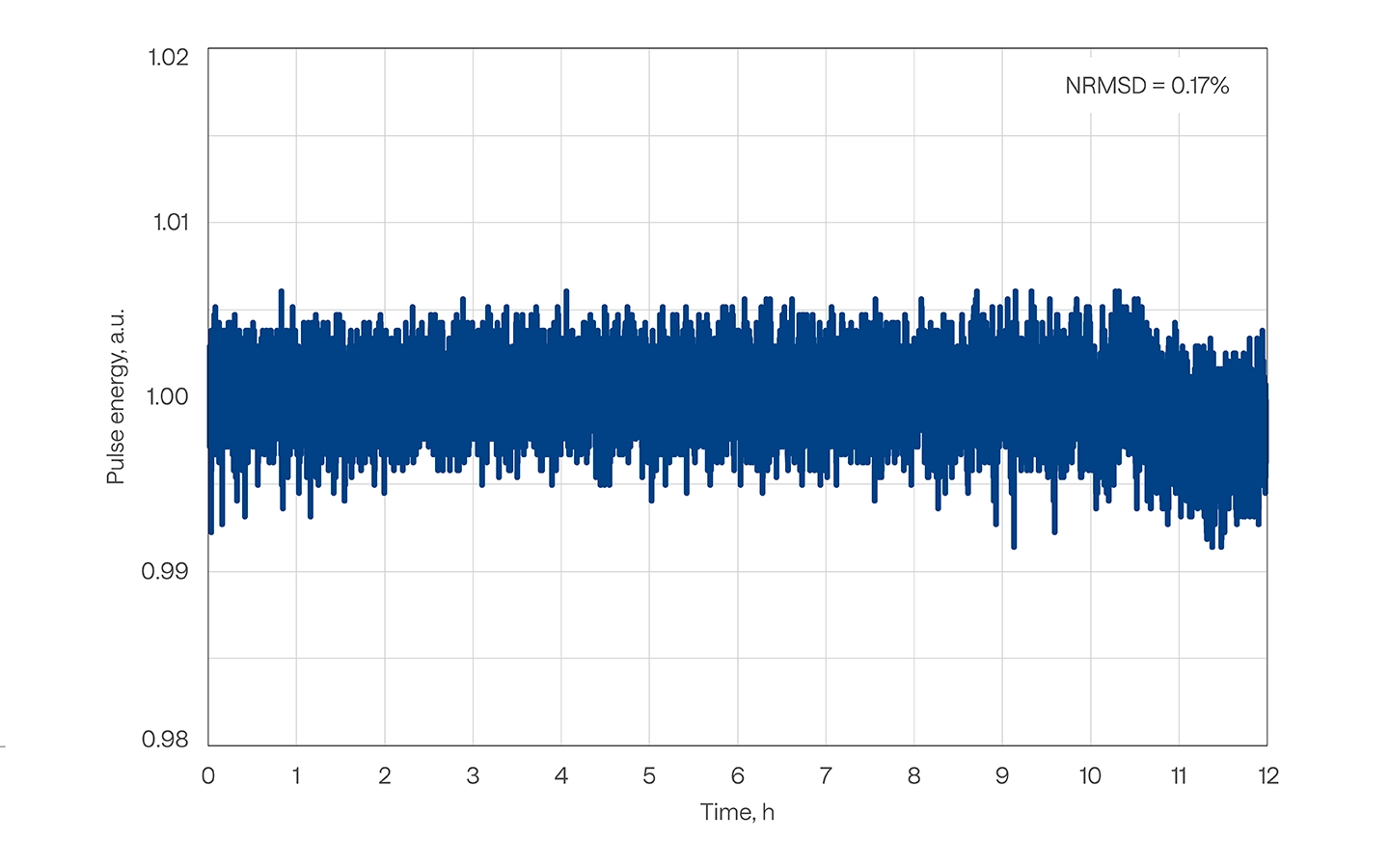

长期功率稳定性 (8小时) ⁴⁾	< 2% @ 5000 nm	< 2% @ 5000 nm
长期功率稳定性 (8小时) ⁴⁾	< 2% @ 5000 nm

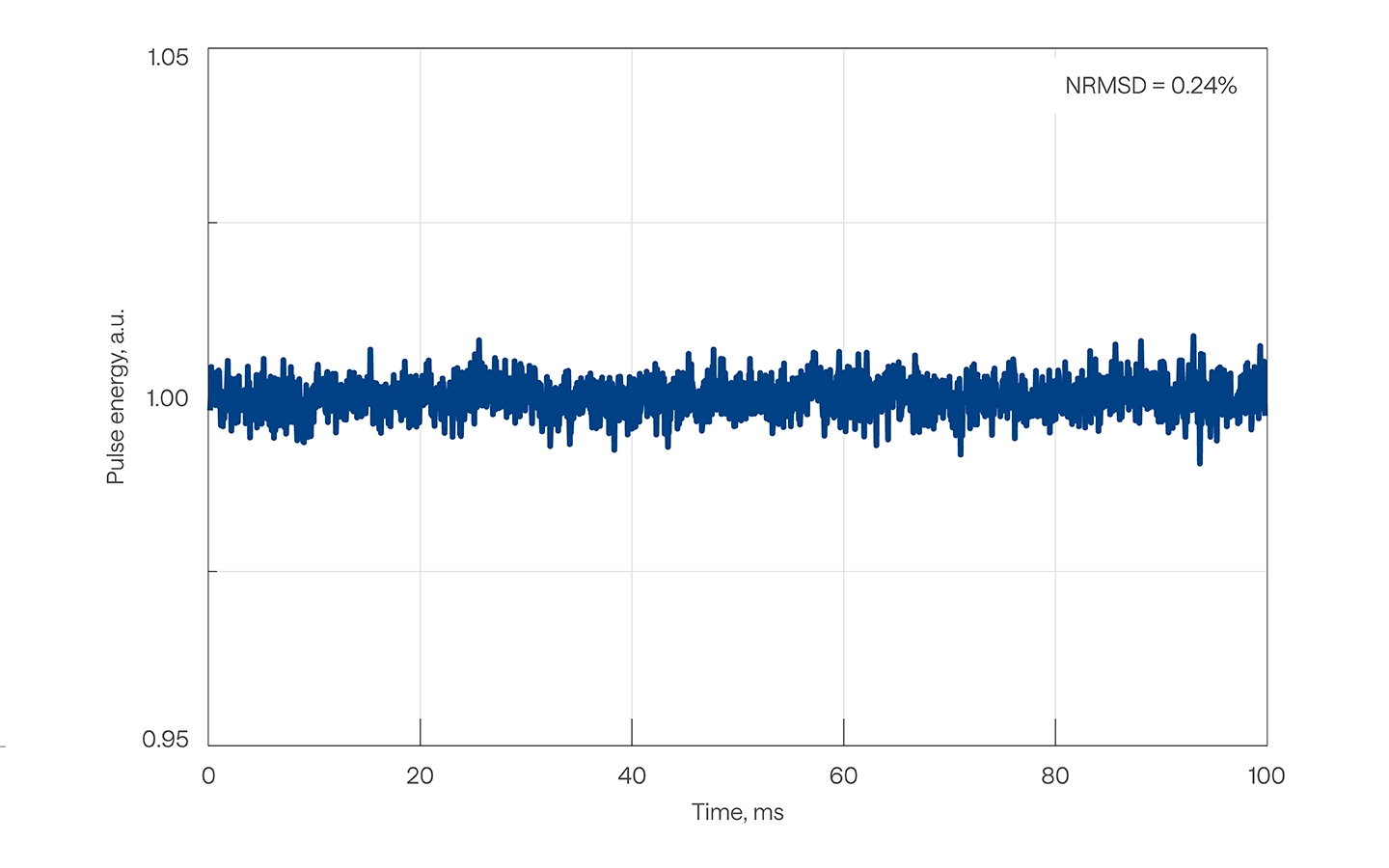

单脉冲能量稳定性 (1分钟) ⁴⁾	< 2% @ 5000 nm	< 2% @ 5000 nm
单脉冲能量稳定性 (1分钟) ⁴⁾	< 2% @ 5000 nm
附加输出 (2000 nm)
输出波长 ⁵⁾	2000 ± 100 nm	2000 ± 100 nm
输出波长 ⁵⁾	2000 ± 100 nm
脉宽	< 50 fs	< 50 fs
脉宽	< 50 fs
转换效率 ²⁾	> 8%	> 8%
转换效率 ²⁾	> 8%
光谱带宽	> 350 cm^‑1	> 350 cm^‑1
光谱带宽	> 350 cm^‑1
波长扩展选项 (10000 – 15000 nm)
可调范围	10000 – 15000 nm	n/a
转换效率 ²⁾	> 0.2% @ 12000 nm
光谱带宽	> 100 cm^‑1
泵浦激光器要求
配置	CARBIDE 或 PHAROS	CARBIDE 或 PHAROS
配置	CARBIDE 或 PHAROS
中心波长	1030 ± 10 nm	1030 ± 10 nm
中心波长	1030 ± 10 nm
最高泵浦功率	80 W	80 W
最高泵浦功率	80 W
重复频率	单脉冲 – 100 kHz	单脉冲 – 100 kHz
重复频率	单脉冲 – 100 kHz
泵浦单脉冲能量	200 µJ – 3 mJ	200 µJ – 3 mJ
泵浦单脉冲能量	200 µJ – 3 mJ
脉宽 ⁶⁾	180 – 500 fs	180 – 500 fs
脉宽 ⁶⁾	180 – 500 fs
环境和使用要求
工作温度 ⁷⁾	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)
工作温度 ⁷⁾	19 – 25 ºC (建议使用空调)
相对湿度 ⁷⁾ ⁸⁾	<70% (非冷凝) <40% (非冷凝) – 推荐	<70% (非冷凝) <40% (非冷凝) – 推荐
相对湿度 ⁷⁾ ⁸⁾	<70% (非冷凝) <40% (非冷凝) – 推荐
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 1.4 A; 50 – 60 Hz
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz
额定功率	120 W	120 W
额定功率	120 W
功耗	待机时: 10 W, 波长调谐过程中的最大值: 100 W	待机时: 10 W, 波长调谐过程中的最大值: 100 W
功耗	待机时: 10 W, 波长调谐过程中的最大值: 100 W
