ORPHEUS-HE – LIGHT CONVERSION

高能量光学参量放大器

最大泵浦单脉冲能量 5 mJ
210 – 16 000 nm 可调波长
最高泵浦功率 80 W
单脉冲 – 200 kHz 重复频率

下载数据表

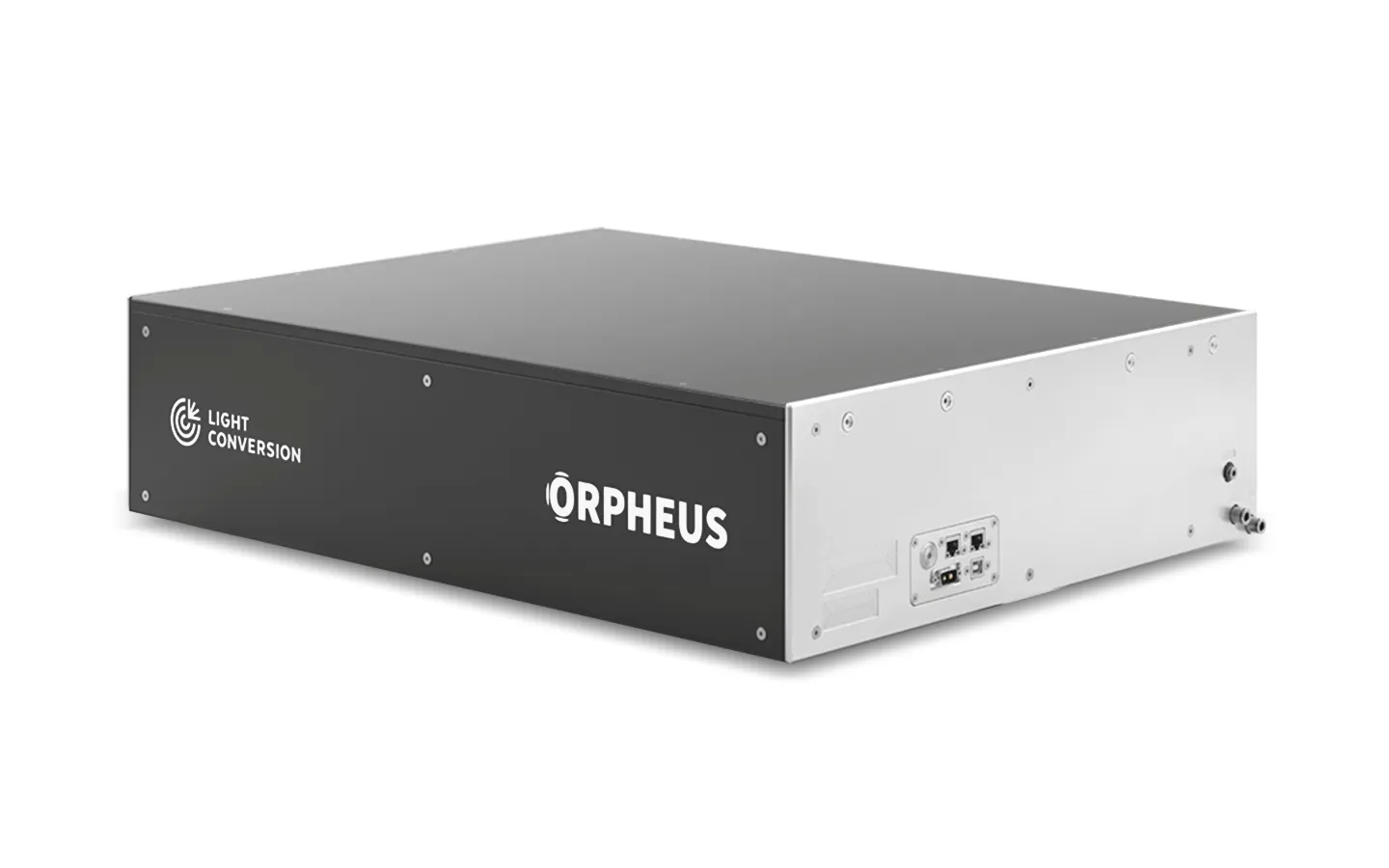

ORPHEUS-HE 是一款高能量共线光学参量放大器，专为与 CARBIDE 或 PHAROS 飞秒激光器无缝集成而设计。
可接收 0.4 至 5 mJ 的泵浦脉冲能量，泵浦功率最高可达 80 W。
ORPHEUS-HE 能输出从紫外到中红外波段的飞秒脉冲，是为高要求的超快光谱学与非线性光学应用优化的设备。

ORPHEUS-HE 高能量光学参量放大器提供多种配置，以满足不同的实验需求：

ORPHEUS‑HE: 调谐范围宽，覆盖 630 至 2600 nm；配备集成在热稳定外壳中的可选波长扩展模块后，
调谐范围可拓展至 210 至 16000 nm。自动化波长调谐与光束分离功能，确保操作便捷、无需手动干预。

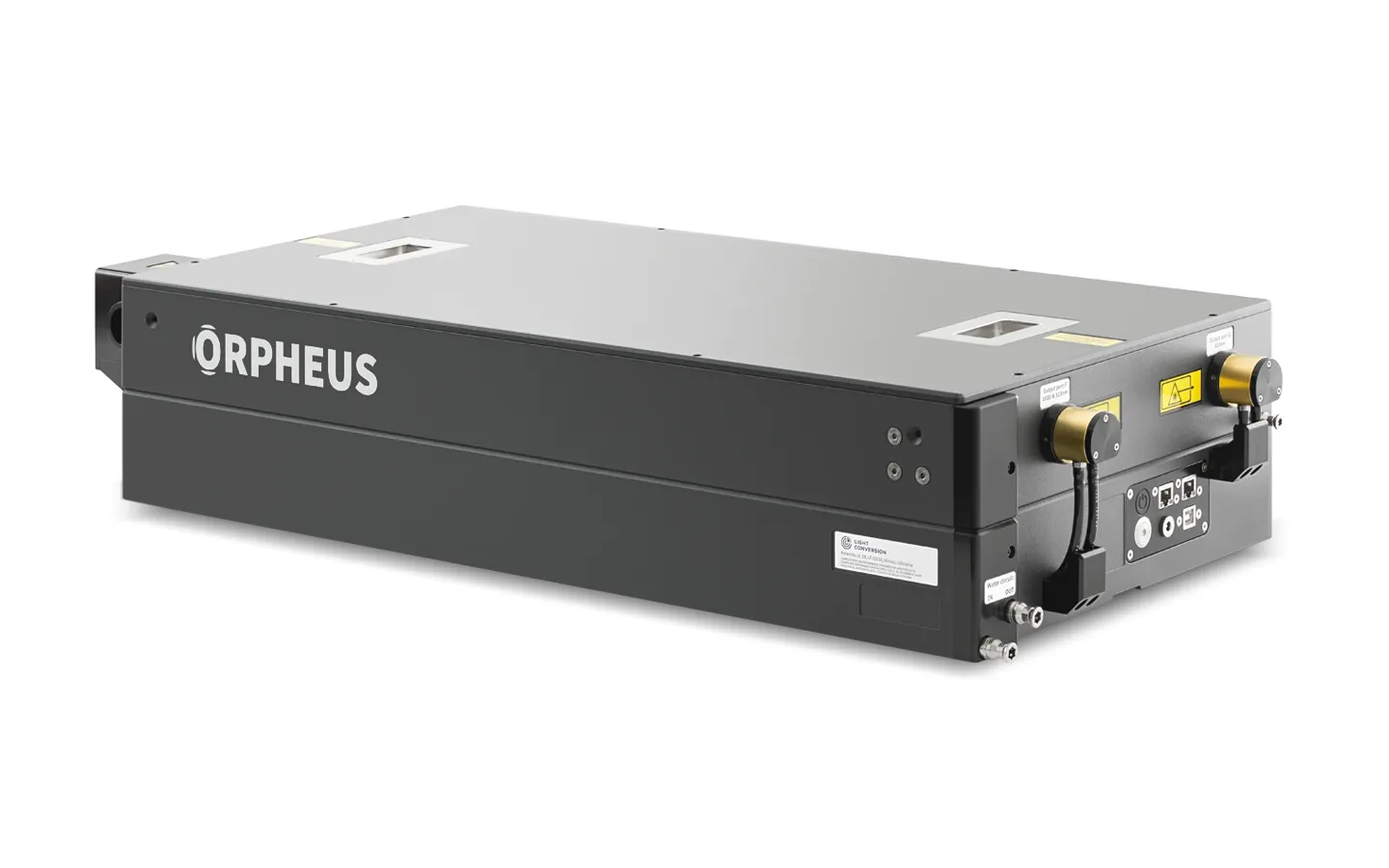

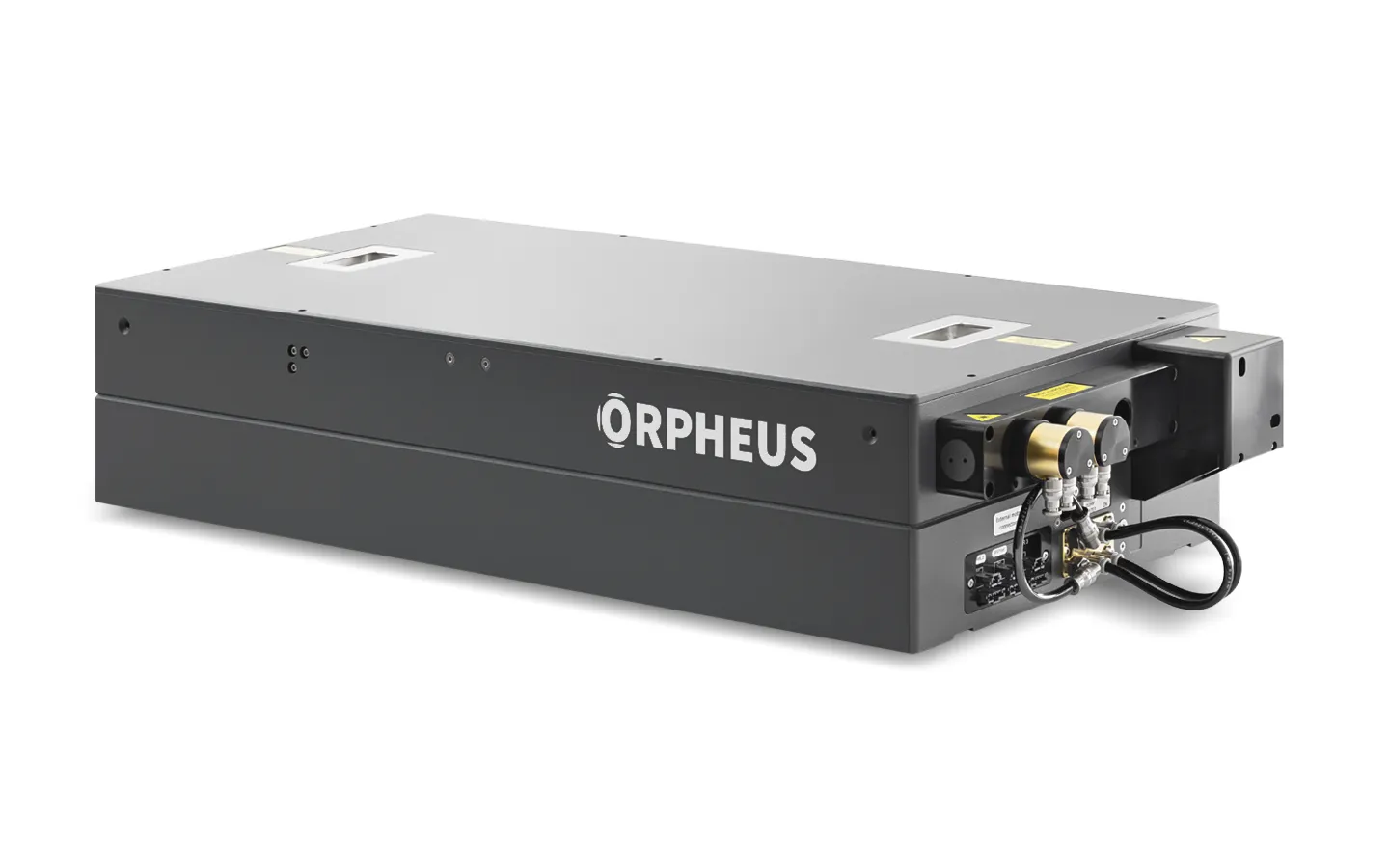

ORPHEUS-ONE-HE: 专为中红外产生优化，调谐范围为 1400 至 4200 nm，脉冲宽度可低至 100 fs，
且调谐范围可拓展至 16 000 nm。

两种配置均具备高能选项：当与 PHAROS-PH2-5mJ 飞秒激光器搭配使用时，可接收最高 5 mJ 的泵浦脉冲能量。

若需满足较低的泵浦脉冲能量需求，可参考 I-OPA、ORPHEUS 或 ORPHEUS-NEO 系列平台。

规格参数


型号	ORPHEUS-HE	ORPHEUS-HE-5mJ ¹⁾	ORPHEUS-ONE-HE	ORPHEUS-ONE-HE-5mJ ¹⁾
主输出
泵浦能量 ²⁾	0.4 – 2 mJ	2 – 5 mJ	0.4 – 2 mJ	2 – 5 mJ
泵浦功率	高达80 W	高达20 W	高达80 W	高达20 W

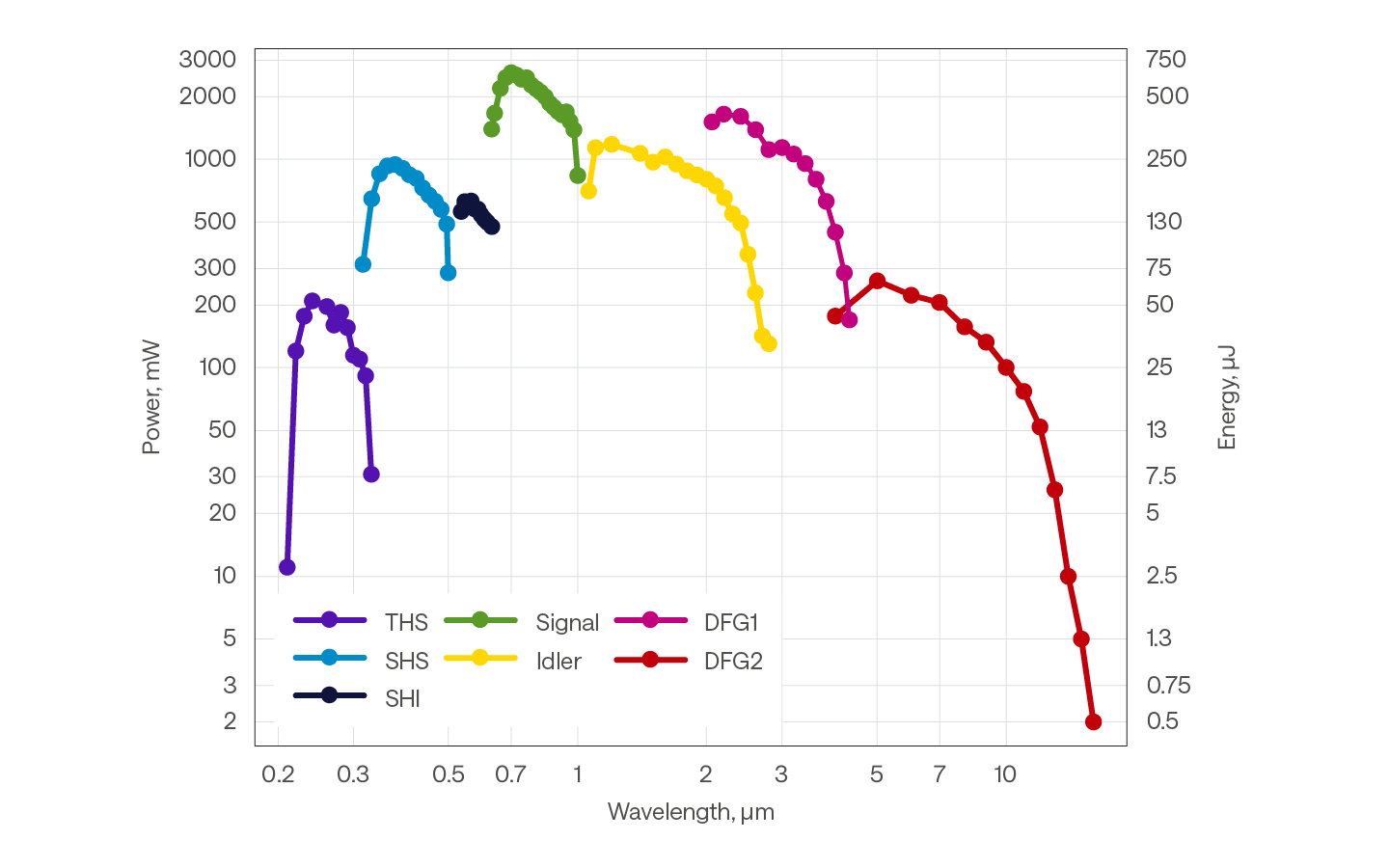

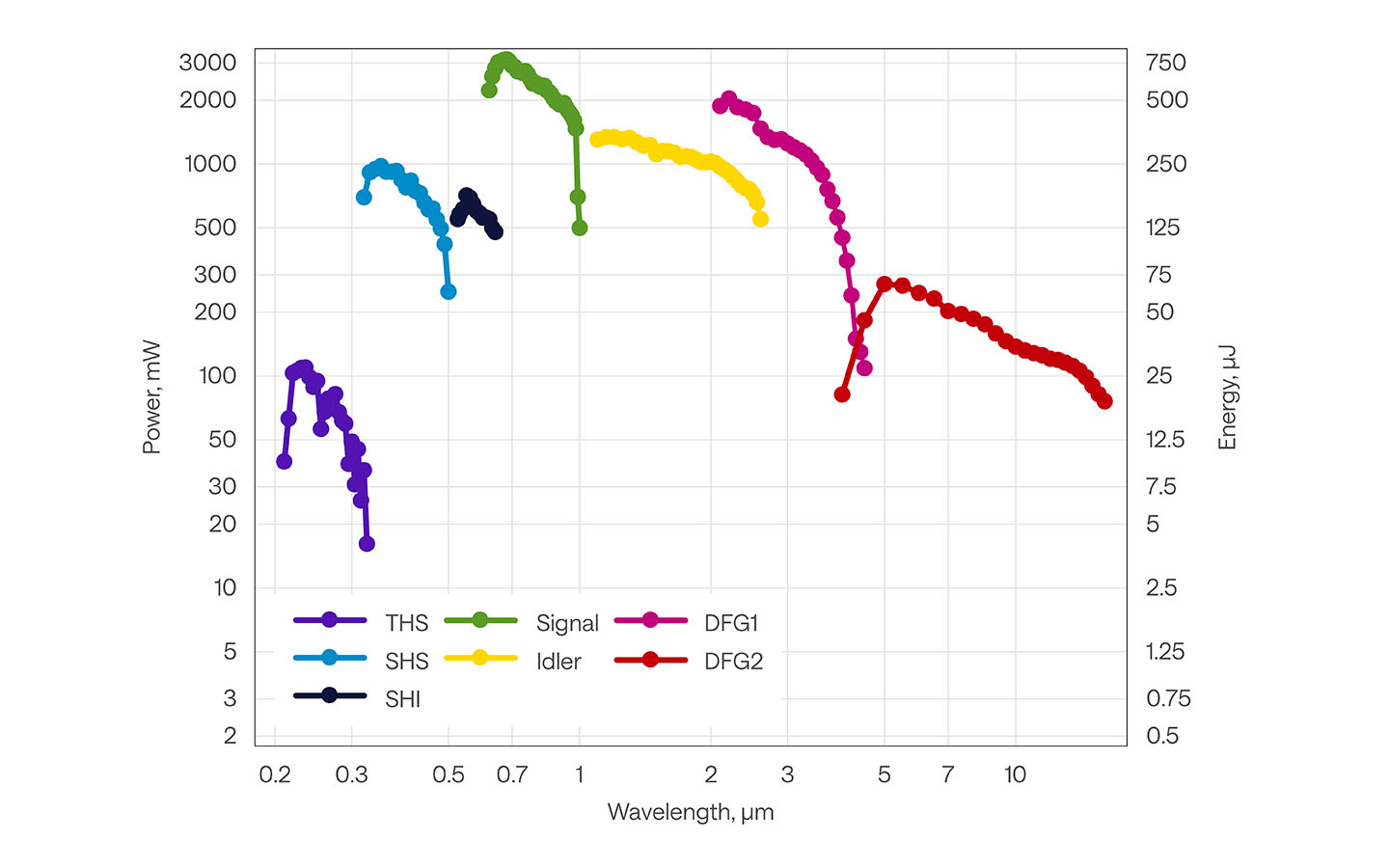

可调范围	630 –1030 nm (信号光) 1030 – 2600 nm (闲频光)	630 – 1000 nm (信号光) 1050 – 2600 nm (闲频光)	1400 – 2000 nm (信号光) 2100 – 4200 nm (闲频光)	1400 – 2000 nm (信号光) 2100 – 4500 nm (闲频光)
转换效率	> 8% @ 700 nm	> 8% @ 700 nm	> 9% @ 1550 nm	> 9% @ 1550 nm
光谱带宽	60 – 220 cm^‑1 @ 700 – 960 nm	60 – 220 cm^‑1 @ 700 – 960 nm	50 – 150 cm^‑1 @ 1450 – 2000 nm	50 – 150 cm^‑1 @ 1450 – 2000 nm
光谱带宽	60 – 220 cm^‑1 @ 700 – 960 nm		50 – 150 cm^‑1 @ 1450 – 2000 nm
脉宽	120 – 400 fs	120 – 400 fs	100 – 400 fs	100 – 400 fs
脉宽	120 – 400 fs		100 – 400 fs

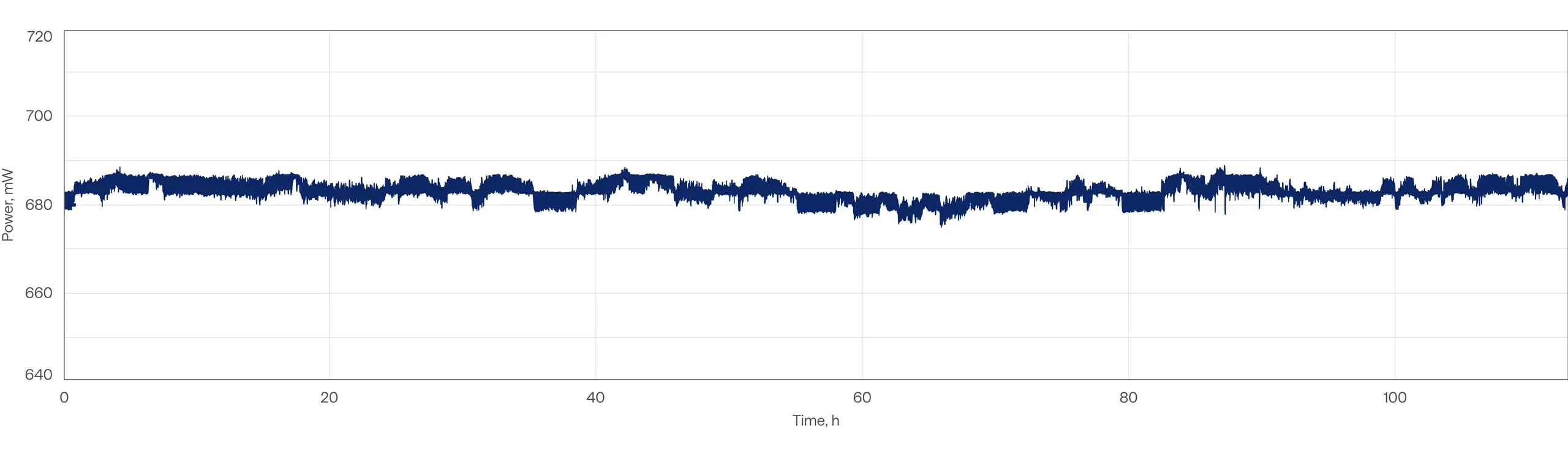

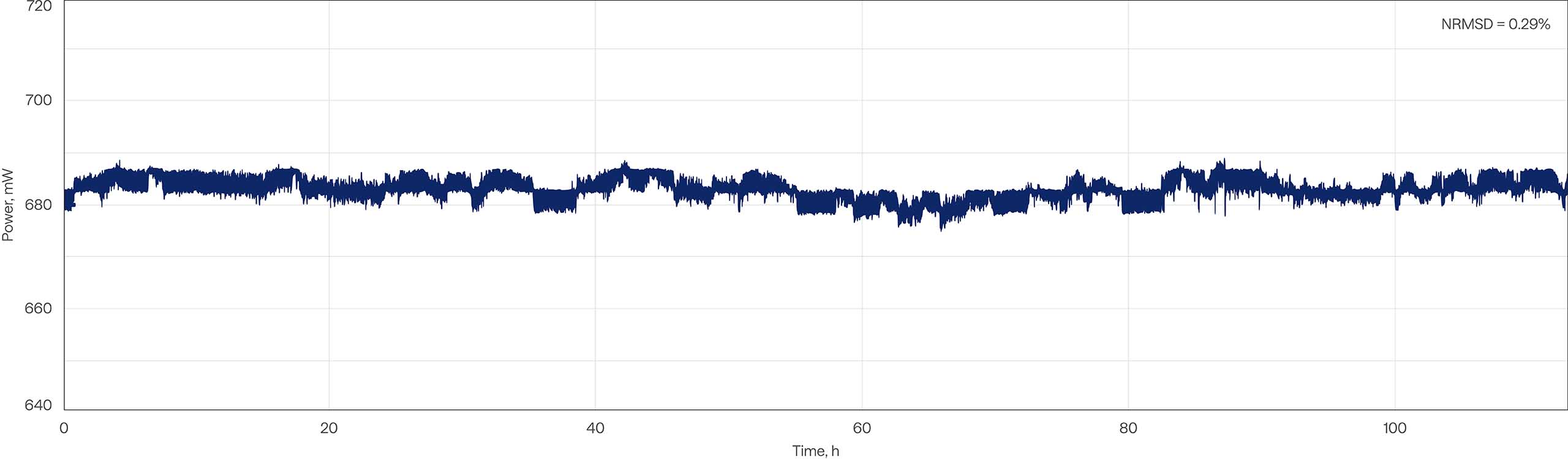

长期功率稳定性 (8小时) ³⁾	< 2% @ 800 nm	< 1% @ 800 nm	< 2% @ 1550 nm	< 1% @ 1550 nm
单脉冲能量稳定性 (1分钟) ³⁾	< 2% @ 800 nm	< 1% @ 800 nm	< 2% @ 1550 nm	< 1% @ 1550 nm
波长扩展输出
THS	210 – 315 nm: > 0.8% @ 250 nm ⁴⁾	210 – 320 nm: > 0.4% @ 250 nm ⁴⁾	n/a	n/a
THS	210 – 315 nm: > 0.8% @ 250 nm ⁴⁾	210 – 320 nm: > 0.4% @ 250 nm ⁴⁾	n/a	n/a	n/a
SHS, SHI	315 – 630 nm: > 2.4% @ 350 nm	320 – 500 nm, 525 – 640 nm: > 2.4% @ 350 nm			n/a
DFG	2200 – 4200 nm (DFG1): > 3% @ 3000 nm	2500 – 4200 nm (DFG1): > 3% @ 3000 nm	4000 – 16 000 nm: > 0.3 % @ 10 000 nm	4000 – 16 000 nm: > 0.3 % @ 10 000 nm
DFG	DFG	2200 – 4200 nm (DFG1): > 3% @ 3000 nm	4000 – 16 000 nm: > 0.3 % @ 10 000 nm	4000 – 16 000 nm: > 0.3 % @ 10 000 nm	2500 – 4200 nm (DFG1): > 3% @ 3000 nm	4000 – 16 000 nm: > 0.3 % @ 10 000 nm
4000 – 16 000 nm (DFG2): > 0.2% @ 10 000 nm	DFG	4000 – 16 000 nm (DFG2): > 0.2% @ 10 000 nm				4000 – 16 000 nm: > 0.3 % @ 10 000 nm
泵浦激光器要求
配置	CARBIDE 或 PHAROS	PHAROS-PH2-5mJ	CARBIDE 或 PHAROS	PHAROS-PH2-5mJ
中心波长	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm	1030 ± 10 nm
中心波长	1030 ± 10 nm		1030 ± 10 nm
最高泵浦功率	80 W	20 W	80 W	20 W
最大重复频率	200 kHz	10 kHz	200 kHz	10 kHz
泵浦单脉冲能量 ²⁾	0.4 – 2 mJ	2 – 5 mJ	0.4 – 2 mJ	2 – 5 mJ
脉宽 ^{5) 6)}	180 – 500 fs	180 – 500 fs	180 – 500 fs	180 – 500 fs
脉宽 ^{5) 6)}	180 – 500 fs		180 – 500 fs
环境和使用要求
工作温度 ⁷⁾	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)	19 – 25 ºC (建议使用空调)
工作温度 ⁷⁾	19 – 25 ºC (建议使用空调)
相对湿度 ⁷⁾	20 – 70% (非冷凝)	20 – 70% (非冷凝)	20 – 70% (非冷凝)	20 – 70% (非冷凝)
相对湿度 ⁷⁾	20 – 70% (非冷凝)
电气要求	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 4.5 A; 50 – 60 Hz	100 – 240 V AC, 1.4 A; 50 – 60 Hz	100 – 240 V AC, 4.5 A; 50 – 60 Hz
额定功率	120 W	280 W	120 W	280 W
功耗	待机时: 10 W 波长调谐过程中的最大值: 100 W	待机时: 20 W, 波长调谐过程中的最大值: 200 W	待机时: 10 W, 波长调谐过程中的最大值: 100 W	待机时: 20 W, 波长调谐过程中的最大值: 200 W
