适用于工业及科研的整体化设计飞秒激光器 CARBIDE激光器

  • 190 fs – 20 ps 连续可调脉宽
  • 最大单脉冲能量 2 mJ
  • 最大输出功率 80 W
  • 单脉冲 – 2 MHz 重复频率
  • 脉冲选择器功能,可按需输出脉冲
  • BiBurst 脉冲串模式
  • 风冷型号
  • 自动谐波发生器
  • 科研接口模块

特性

  • 190 fs – 20 ps 连续可调脉宽
  • 最大单脉冲能量 2 mJ
  • 最大输出功率 80 W
  • 单脉冲 – 2 MHz 重复频率
  • 脉冲选择器功能,可按需输出脉冲
  • BiBurst 脉冲串模式
  • 风冷型号
  • 自动谐波发生器
  • 科研接口模块

CARBIDE 是一系列的飞秒激光器,具有高平均功率和出色的功率稳定性。CARBIDE 有着行业领先的输出参数,且不影响光束质量和稳定性。紧凑而坚固的 CARBIDE 光机设计使其适用于顶级研究中心以及显示器、汽车、LED、医疗和其他行业里各种应用。CARBIDE 的可靠性已由数百个在工业环境中全天候稳定运行的系统所证明。

CARBIDE 的可调性助力用户发掘更加高效的制造工艺。可调参数包括:脉宽 (190 fs – 20 ps)、重复频率 (单脉冲 – 2 MHz)、单脉冲能量 (高达 2 mJ) 及平均功率 (高达 80 W)。内置脉冲选择器可实现按需脉冲模式。CARBIDE 激光器也可选配多种工业级功能模块,包含并不限于高功率谐波发生器。

型号 CB3-20W CB3-40W CB3-80W CB5 CB5-SP
冷却方式 水冷 风冷 1)
最大平均输出功率 20 W 40 W 80 W 6 W 5 W 5 W
最小脉宽 2) < 250 fs < 350 fs 3) < 290 fs < 190 fs
脉宽协调范围 250 fs – 10 ps 350 fs – 10 ps 290 fs – 20 ps 190 fs – 20 ps
最大单脉冲能量 0.4 mJ 0.8 mJ 2 mJ 100 µJ 83 µJ 100 µJ
重复频率 单脉冲 – 1 MHz 单脉冲 – 1 MHz
(2 MHz 可按需定制)
单脉冲 – 2 MHz 单脉冲 – 1 MHz
脉冲选择 单脉冲,按需脉冲,任意基础频率整除
中心波长 4) 1030 ± 10 nm
偏振态 线偏振,竖直方向; 1 : 1000
光束质量, M2 < 1.2
光斑直径 5) 3.9 ± 0.4 mm 4.2 ± 0.4 mm 5.1 ± 0.7 mm 2.1 ± 0.4 mm
光束指向稳定性 < 20 µrad/°C
脉冲选择器 FEC 6) 包含 包含7) 包含
漏光功率比 < 0.5 % < 2 % < 0.1 % < 2 %

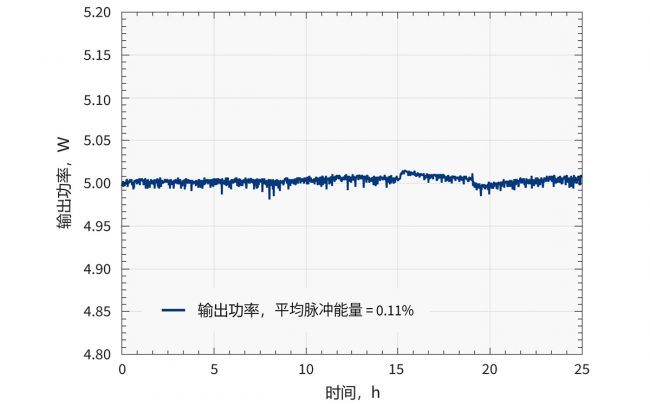

输出脉冲稳定性 8) 均方根偏差 9) < 0.5% 检测 24 小时以上

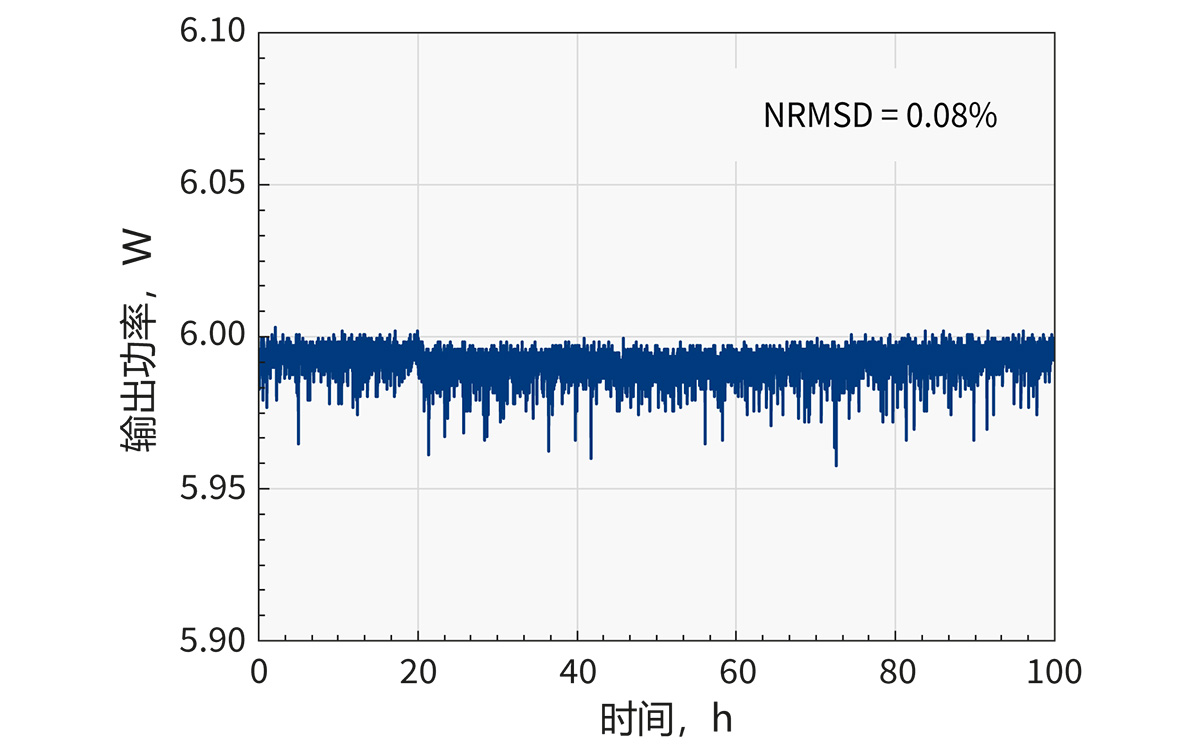

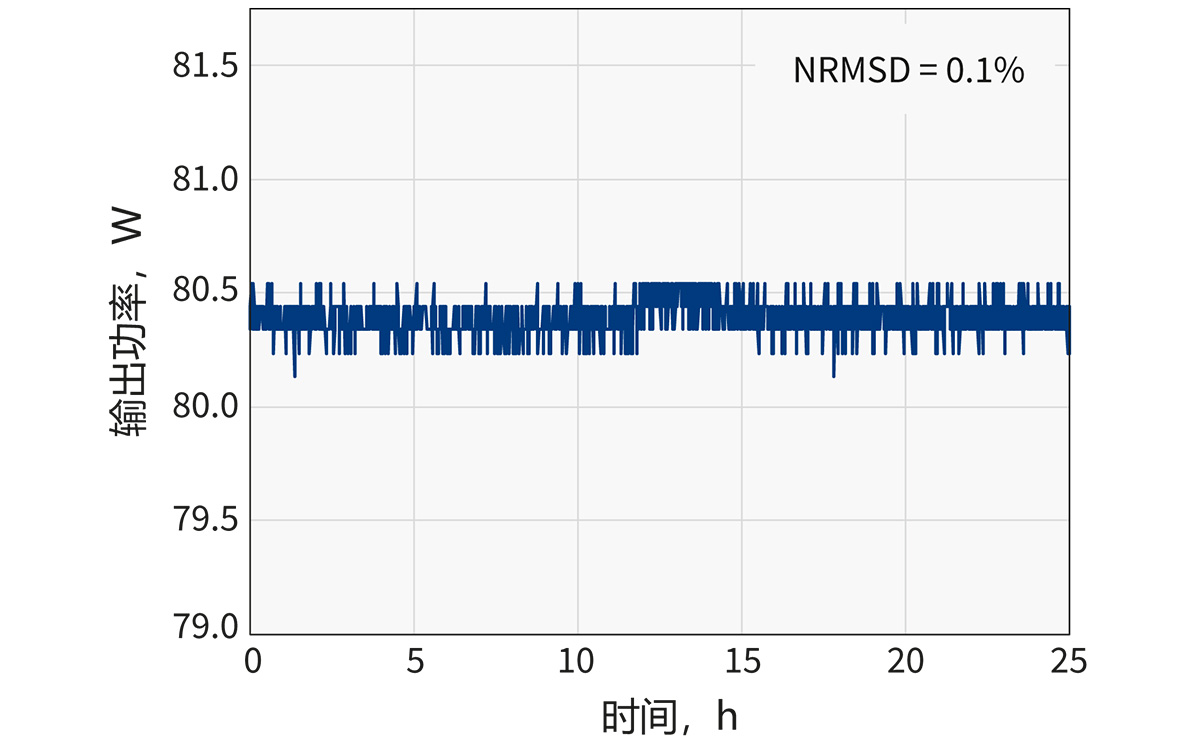

输出功率稳定性 8) 均方根偏差 9) < 0.5% 检测 100 小时以上
  1. 可根据要求提供水冷版本。
  2. 高斯脉冲形状。
  3. 如果客户设置允许脉冲峰值强度 > 50 GW/cm2, 则脉宽可减少至 < 250 fs。
  4. 可根据要求提供特定型号的精确中心波长。
  5. FW 1/e2,在出光口测量,使用最大脉冲能量。
  6. 提供快速的能量控制; 外部模拟控制输入可用。响应时间为下一个可用的 RA 脉冲。
  7. 增强对比度 AOM。提供输出脉冲的快速能量控制。
  8. 在稳定的环境条件下。
  9. 统一为平均脉冲能量的正规化的均方根。
型号 CB3-20W CB3-40W CB3-80W CB5 CB5-SP
最大单脉冲能量 0.4 mJ 0.8 mJ 2 mJ 100 µJ 83 µJ 100 µJ
谐波发生器 集成,可选
输出波长 515 nm, 343 nm, 和 257 nm
光参量放大器 集成,可选
调谐范围 320 – 10 000 nm
BiBurst 模式 可调 GHz 和 MHz 脉冲串含子脉冲串功能,可选 n/a
GHz-Burst 脉冲串
脉冲串内脉冲间隔 1) 440 ± 40 ps
脉冲个数, P 2) 1 – 10
MHz-Burst 脉冲串
脉冲串内脉冲间隔 ≈ 15 ns
脉冲个数, N 1 – 10
  1. 根据要求定制脉冲间隔。
  2. 脉冲串内的脉冲最大个数取决于激光器的重复频率。可定制自定义脉冲数。
型号 CB3-20W CB3-40W CB3-80W CB5 CB5-SP

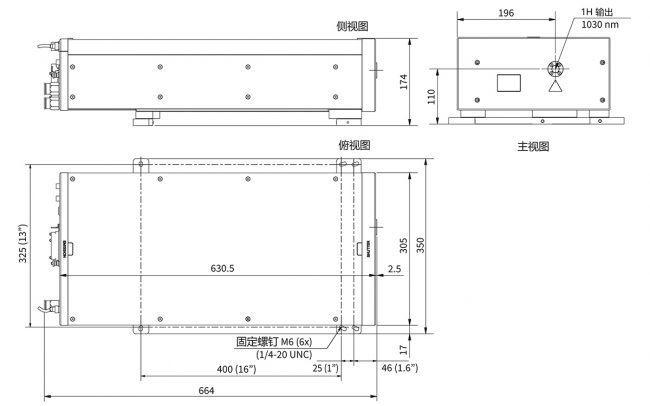

激光器头 (长×宽× 高) 632 × 305 × 173 mm 631 × 324 × 167 mm
冷水机 (长×宽× 高) 680 × 484 × 307 mm 无水冷机
24 V 直流电源 (长×宽× 高) 280 × 144 × 49 mm 320 × 200 × 75 mm 220 × 95 × 46 mm
型号 CB3-20W CB3-40W CB3-80W CB5 CB5-SP
工作温度 15 – 30 °C (59 – 86 °F) 17 – 27 °C (62 – 80 °F)
相对湿度 < 80% (非冷凝)
电力要求 100 V AC, 7 A – 240 V AC, 3 A; 50 – 60 Hz 100 V AC, 12 A – 240 V AC, 5 A; 50 – 60 Hz 100 V AC, 3 A – 240 V AC, 1.3 A; 50 – 60 Hz
额定功率 600 W 1000 W 300 W
额定功耗 500 W 700 W 150 W
电气要求 (冷水机) 100 – 230 V AC; 50 – 60 Hz 200 – 230 V AC; 50 – 60 Hz 无水冷机
额定功率 (冷水机) 1400 W 2000 W
额定功耗 (冷水机) 1000 W 1300 W

CARBIDE-CB3 可以选配 BiBurst 脉冲串功能,即有可调的 GHz 脉冲串和 MHz 脉冲串,具有脉冲串内包含子脉冲串的功能。在普通脉冲模式下,脉冲以固定的频率发射。在 BiBurst 模式下输出的是一系列的脉冲串而不是单个脉冲,每个脉冲串包括确定数量等间距的脉冲。MHz 脉冲串中包含 N 个纳秒间距的脉冲,GHz 脉冲串中包含 P 个皮秒间距的脉冲。如果同时使用两个脉冲串,即可获得相等间距的脉冲串中包含子脉冲串 (脉冲串包含子脉冲串,BiBurst)。

CARBIDE 激光器可以安装自动谐波发生器,用过软件控制波长,可提供基频光 (1030 nm)、二次谐波 (515 nm)、三次谐波 (343 nm) 或四次谐波 (257 nm)。谐波发生器非常适合需要单独波长输出的工业应用。该模块可直接安装在激光器输出端并完全集成为一体。

工业级光学参量放大器 I-OPA 系列标志着波长可调飞秒光源世界的极简新时代。基于 10 多年生产 ORPHEUS 系列光学参量放大器的经验,该解决方案将波长的可调性与可靠的工业级设计结合在一起。 I-OPA 是可搭载在 CARBIDE 激光器上的坚固模块,可提供与工业级谐波发生器相同的长期稳定性。

CARBIDE 科研接口模块扩展了工业级激光器的多功能性,使其对科研应用更有吸引力。模块内还包含多种选配功能,例如同步或单独的振荡器输出,第二束压缩或未压缩激光输出,以及外部振荡器作为种子源的功能。例如 CARBIDE 激光器可以由另一个 CARBIDE 激光器的振荡器输出作为种子源,从而实现两台激光器精确的光学同步。上述所有的输出端都可配备自动化功率衰减器,并且多种功能之间彼此兼容。

Deep tissue multi-photon imaging using adaptive optics with direct focus sensing and shaping

Z. Qin, Z. She, C. Chen, W. Wu, J. K. Y. Lau, N. Y. Ip, and J. Y. Qu, Nature Biotechnology (2022).

Electron–Hole Binding Governs Carrier Transport in Halide Perovskite Nanocrystal Thin Films

M. F. Lichtenegger, J. Drewniok, A. Bornschlegl, C. Lampe, A. Singldinger, N. A. Henke, and A. S. Urban, ACS Nano (2022).

All-optical sampling of few-cycle infrared pulses using tunneling in a solid

Y. Liu, S. Gholam‑Mirzaei, J. E. Beetar, J. Nesper, A. Yousif, M. Nrisimhamurty, and M. Chini, Photonics Research 6 (9), 929 (2021).

An Improved Transwell Design for Microelectrode Ion-Flux Measurements

B. Buchroithner, P. Spurný, S. Mayr, J. Heitz, D. Sivun, J. Jacak, and J. Ludwig, Micromachines 3 (12), 273 (2021).

Circular cross section waveguides processed by multi-foci-shaped femtosecond pulses

Z. Li, X. Li, F. Yu, Q. Chen, Z. Tian, and H. Sun, Optics Letters 3 (46), 520 (2021).

Direct focus sensing and shaping for high-resolution multi-photon imaging in deep tissue

Z. Qin, Z. She, C. Chen, W. Wu, J. K. Y. Lau, N. Y. Ip, and J. Y. Qu, (2021).

Dual Channel Microfluidics for Mimicking the Blood–Brain Barrier

B. Buchroithner, S. Mayr, F. Hauser, E. Priglinger, H. Stangl, A. R. Santa‑Maria, M. A. Deli, A. Der, T. A. Klar, M. Axmann et al., 2 (15), 2984-2993 (2021).

Focal spot optimization through scattering media in multiphoton lithography

B. Buchegger, A. Haghofer, D. Höglinger, J. Jacak, S. Winkler, and A. Hochreiner, Optics and Lasers in Engineering 142, 106607 (2021).

Functional surface formation by efficient laser ablation using single-pulse and burst-modes

A. Žemaitis, M. Gaidys, J. Mikšys, P. Gečys, and M. Gedvilas, in Laser Applications in Microelectronic and Optoelectronic Manufacturing (LAMOM) XXVI, C. Molpeceres, A. Narazaki et al., eds. (SPIE, 2021).
